Лада приора: предохранитель бензонасоса и его особенности

Проблемы со стартером

Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.

Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.

В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.

Достаточно сильно изнашиваются на стартере также и графитовые щетки, и подшипники с втулками. На все эти части действуют сильные нагрузки. Их меняют на новые.

Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск

Важно убедиться, что шум исходит не от тягового реле

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Замена бензонасоса

Процесс замены бензонасоса является несложной задачей если следовать инструкции приведенной ниже. Для более быстрого и легкого завершения работы необходимо подготовить инструмент для проведения работы.

Инструмент:

  • Рожковый ключ на 10мм;
  • Трещотка с головкой на 10мм;
  • Отвертка крестовая;
  • Ветошь;

Так же следует подготовить расходники, которые необходимо заменить вместе с топливным насосом.

Расходники:

  • Сеточка бензонасоса;
  • Топливный фильтр;
  • Гофрированный топливный шланг;
  • Уплотнительное резиновое кольцо (по состоянию);

Пошаговая инструкция:

Снимаем задний диван в автомобилях с кузовом седан, в кузовах хэтчбэк и универсал достаточно откинуть правую часть дивана.

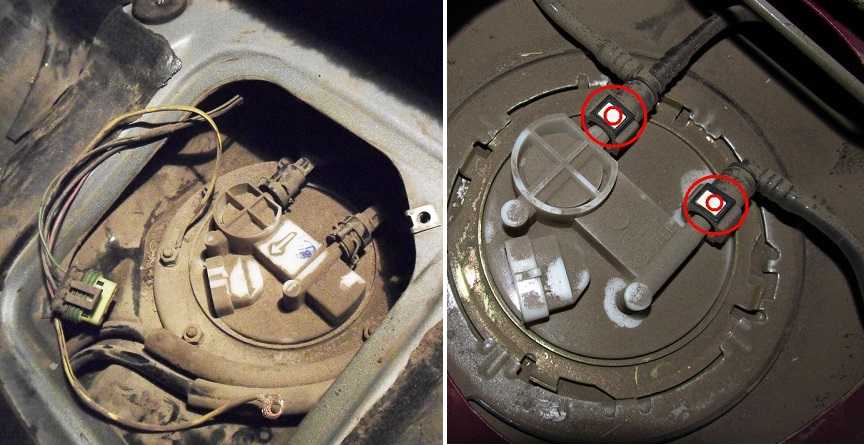

Откручиваем два шурупа крепления крышки и демонтируем ее. Продуваем или сметаем пыль образовавшуюся вокруг стакана. Необходимо для защиты от попадания грязи в топливный бак.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

  • главный блок;
  • монтажный блок;
  • дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя Расчетная сила тока, А Цвет корпуса Электрическая цепь
F-1 30 Зеленый Электронный контроллер двигателя
F-2 60 Синий Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3 60 Синий Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4 60 Синий Электрогенератор
F-5 50 Красный Электроусилитель руля (ЭУР)
F-6 60 Синий Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение Расчетный ток, А Назначение защиты
К-1 Реле зажигания (главное реле)
К-2 Реле топливного насоса
F-1 15 Электроцепи блокировки стартера и главного реле
F-2 7,5 Электроцепь контроллера двигателя
F-3 15 Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Предохранитель бензонасоса и его функции

Предохранитель топливного насоса Приора практически полностью определяет работоспособность системы подачи топлива. Он отвечает за систему впрыска горючего по инжекторному типу подачи бензина. Топливо подается с помощью бензонасоса, работающего под напряжением 12В. Если вышел из строя предохранитель Приора на бензонасос, машину завести невозможно.

Функция бензонасоса Приора состоит во всасывании бензина из бака и в подаче его по системе к впускному коллектору инжектора. Если подача топлива не работает, то, очевидно, просто нет возможности завести двигатель. Если у вас возникли проблемы с движком, первым делом надо проверять предохранитель на бензонасос Приора.

Работоспособность бензонасоса полностью зависит от электронной системы управления автомобилем. При включении зажигания подается электросигнал на бензонасос, который приходит в движение и создает необходимое давление для постоянной подачи топлива к двигателю. После поворота ключа зажигания в положение «старт» бензонасос начинает подавать бензин.

Если ключ не переводится в стартовое положение, бензонасос выключается через 2 секунды. Очевидно, на Приора предохранитель на бензонасос является буфером, который принимает на себя всю мощь несанкционированного электроразряда при ненормативной работе.

Остановимся на принципе работы предохранителя бензонасоса. Конструкция данного элемента состоит из двух алюминиевых контактов и устойчивой к возгоранию пластиковой крышки. При выходе из строя при высоком напряжении оболочка плавится, что считается определенным маркером замены предохранителя.

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Назначение и общее устройство топливной системы

Топливная система автомобиля (или система подачи топлива) — система, предназначенная для подачи топлива (бензина или дизельного топлива) из топливного бака в двигатель (точнее – в карбюратор или форсунки). Также эта система обеспечивает хранение топлива и его очистку перед подачей в двигатель.

Независимо от типа, любая топливная система содержит несколько основных компонентов:

– Топливный бак;

– Система топливопроводов;

– Топливный насос;

– Топливный фильтр (или фильтры);

– Устройство образования топливно-воздушной смеси или устройства впрыска топлива в цилиндры.

Топливный бак. Это резервуар для хранения топлива. Бак современных автомобилей — это довольно сложная система, которая содержит несколько компонентов: непосредственно резервуар, горловина для заливки топлива, датчик уровня топлива, топливный насос (однако во многих системах насос устанавливается в моторном отсеке) и другие. С баком также сообщается система улавливания паров топлива, которая содержит сепаратор, топливопроводы, адсорбер и несколько клапанов.

Топливопроводы. Это трубки, которые осуществляют подачу топлива от одних компонентов к другим. Подача топлива из бака осуществляется подающим топливопроводом, а возврат излишков топлива из карбюратора, форсунок или ТНВД (в дизельном двигателе) производится через сливные трубопроводы.

Топливный насос. Это устройство, которое подает топливо из бака к двигателю. В системах впрыска топлива насос создает высокое давление. В дизельных моторах два насоса — низкого и высокого давления (подкачивающий насос может быть и в инжекторных двигателях). Сегодня чаще всего применяются электрические насосы, однако в дизелях используются традиционные механические плунжерные ТНВД.

Топливные фильтры. Обычно их два — грубой и тонкой очистки. Фильтр грубой очистки — это просто несколько тонких металлических сеточек, установленных в топливном баке. Фильтр тонкой очистки устроен более сложно, он устанавливается перед карбюратором, рампой или ТНВД. Фильтры обеспечивают очистку топлива от разнообразных загрязнений, пыли и посторонних твердых частиц.

Устройство образования топливно-воздушной смеси — это карбюратор, в который подается бензин и воздух, где они смешиваются и через дроссельную заслонку подаются во впускной коллектор двигателя. В инжекторных и дизельных двигателях воздух подается отдельным дроссельным узлом, а образование горючей смеси происходит непосредственно в цилиндре.

Устройства впрыска топлива. Это форсунки в дизельных и инжекторных бензиновых двигателях. Однако в дизельных моторах (а также и в инжекторах с непосредственным впрыском) форсунки установлены непосредственно в головках цилиндров, а в инжекторных моторах — во впускных коллекторах.

Также в топливную систему современных автомобилей входит блок управления, который осуществляет управление подачей топлива, образованием топливно-воздушной смеси и изменением режимов работы двигателя в зависимости от нагрузки и других условий. Блок управления работает на основе показаний от многочисленных датчиков, установленных в различных узлах двигателя и других систем автомобиля.

На сегодняшний день существует два основных типа топливных систем — бензиновых и дизельных двигателей. О каждой из них нужно рассказать более подробно.

Блок реле и предохранителей Лада Приора

Если речь идет о выходе из строя какого-то элемента электрооборудования системы, осмотр и ремонт автомобиля начинают с диагностики блока реле и предохранителей. Этот блок у Приоры делится на три функциональных части, которые можно обнаружить в следующих местах автомобиля:

  • главный монтажный блок расположен с левой стороны возле ноги водителя. Ящик открывается с помощью поворота на 90 градусов трех фиксаторов;
  • еще один блок предохранителей находится возле расширительного бачка под капотом;
  • дополнительный блок находится со стороны пассажира у его левой ноги.

Предохранитель бензонасоса Приора расположен в дополнительном монтажном блоке со стороны пассажира, на схемах блока предохранителей и реле его можно найти под обозначением F3 (15 А). К2 маркируется место, где находится реле бензонасоса. Итак, Приора предохранитель бензонасоса где находится, разобрались. Теперь рассмотрим его функции.

Особенности топливных фильтров автомобиля «Лада Приора»

Топливные фильтры ВАЗ 2170 имеют свои особенности.

  1. Фильтр грубой очистки (ФГО) — это мелкая сеточка, изготовленная из бензостойкого пластика и способная задерживать твёрдые примеси и грязь размером более 80 микрон. Он выполнен в форме сплюснутого мешочка с патрубком посередине, прикреплённого к бензонасосу с помощью фиксатора на штуцере.

    Мелкая сеточка очищает бензин до попадания в насос

  2. Фильтр тонкой очистки (ФТО) состоит из пористой бумаги, собранной в «гармошку» в цилиндрическом корпусе из металла или полиамида. Он задерживает частицы примесей размером 50 микрон и меньше. Для подключения к топливной системе корпус фильтра имеет входной и выходной штуцер с выступами под фиксаторы.

    Фильтр тонкой очистки задерживает мелкие частицы примесей

При покупке фильтра грубой очистки ошибиться довольно сложно — он унифицирован для всего семейства переднеприводных моделей ВАЗ. Оригинальное изделие стоит около 50 руб.

Не следует приобретать сетку в сомнительных торговых точках. Подделка может быстро выйти из строя, засорив при этом фильтр тонкой очистки.

При покупке ФТО следует принимать во внимание ряд моментов

  • необходимо убедиться, что размер фильтра соответствует размерам корпуса и патрубков — в некоторых иномарках используются очень похожие фильтры;
  • на штуцерах должны быть выступы для фиксации топливных шлангов;
  • предпочтение следует отдавать знакомым брендам, избегая китайских производителей.


Размер корпуса фильтра тонкой очистки унифицирован для всех инжекторных автомобилей ВАЗ

Корпус ФТО может быть выполнен из металла или чёрной пластмассы. На автомобили ВАЗ производитель устанавливает оба вида фильтров — большого значения это не имеет.

На постсоветском пространстве хорошо себя зарекомендовали следующие производители топливных фильтров:

  • FILTRON (Польша);
  • BOSCH (Германия);
  • SCT Germany;
  • «Салют», г. Самара, Россия;
  • UFI (Италия).


Корпус фильтра может быть выполнен из металла или чёрной пластмассы

В ряду недорогих продуктов, изготавливаемых в РФ, можно выделить .

Название компании –

производителя

Цены ФТО актуальны на сентябрь 2021 года.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

  1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
  2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
  3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
  4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Во внутрисалонном блоке расположение предохранителей следующее:

  1. F1 – Электрический вентилятор обдува радиатора (25 А).
  2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
  3. F3 – Правая фара (свет дальний) (10 А).
  4. F4 – Левая фара (свет дальний) (10 А).
  5. F5 – Сигнал (10 А).
  6. F6 – Левая фара (свет ближний) (7,5 А).
  7. F7 – Правая фара (свет ближний) (7,5 А).
  8. F8 – Сигнал «аварийные огни» (10 А).
  9. F9 – Мотор вентилятора печки (25 А).
  10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
  11. F11 – «Дворники», нагрев стекла заднего (20 А).
  12. F12 – 15-я клемма (вывод) приборной панели.
  13. F13 – Предохранитель прикуривателя (15 А).
  14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
  15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
  16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
  17. F19 – Обогрев сидений (15 А).
  18. F20 – Питание иммобилайзера (5 А).
  19. F21 – Противотуманный фонарь задний (7,5 А).
  20. F22-F30, F32 – Резерв (для возможности расширения).
  21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Ответы на распространенные вопросы связанные с заменой реле и предохранителей на Ладе Приора

И так, теперь бы хотелось ответить на распространенные вопросы, которые связаны с заменой предохранителей на Ладе Приора:

Какой предохранитель идет на дворники в автомобиле Лада Приора?

В монтажном блоке предохранитель F11 отвечает за работу дворников (стеклоочистителей), кроме того в случае возникновения неисправности рекомендую вам проверить реле К6 оно отвечает за омыватель и очиститель лобового стекла (дворники)

Какой предохранитель на Приоре идет на ближний свет?

В случае если вам необходимо заменить предохранитель, идущий на ближний свет, то для этого откройте монтажный блок и обратите внимание на предохранитель F6 и F7 они отвечают за работу ближнего света фар с левой и правой стороны соответственно

Какой предохранитель идет/отвечает за стеклоподъемники на Лада Приора

За функциональность стеклоподъёмников и электропакета отвечает предохранитель F31, находится он в монтажном блоке управления

Проверка предохранителя топливного насоса

Перед началом проверки желательно изучить расположение предохранителей в блоках различных авто. Сделать это можно при помощи инструкции по эксплуатации конкретного ТС, на профильных автофорумах и т.д. Определившись с тем, какой предохранитель отвечает за бензонасос и где находится указанный элемент, можно начинать искать проблему.

  1. Чтобы самому проверить и заменить предохранитель бензонасоса потребуется наличие специального зажима или пинцета. Сначала нужно снять крышку с блока предохранителей, которая обычно крепится на защелках. Далее находим сам элемент, отвечающий за работу бензонасоса. Например, в Приоре решение обозначено F13 и пропускает ток в 15А.
  2. Теперь извлекаем элемент при помощи зажима, щипцов или пинцета. Если предохранитель сгорел, тогда следует произвести углубленную диагностику состояния проводки и проверить контакты на самом бензонасосе, после чего неисправный элемент в цепи насоса меняется на новый.

Если же предохранитель топливного насоса целый, тогда проверяется реле насоса и сам бензонасос. Клеммы имеют свойство со временем окисляться, реле насоса залипает, могут происходить обрывы электроцепи и т.д.

Отметим, что на ВАЗ 2110 и Приора предохранитель насоса находится рядом с реле. По самому реле бывает достаточно слегка постучать, что нередко позволяет восстановить его работоспособность.

Вводное слово о защитных элементах

Электрические цепи на Приоре нуждаются в защите, функции которых выполняют предохранители. Эти элементы оснащены плавкими вставками. Они рассчитаны на максимальный показатель силы тока, который для каждого предохранителя различный. Размещаются эти защитные элементы в специальном блоке с левой стороны от водителя, внизу панели приборов. Предохранитель печки Приора, равно как и другие защитные элементы, имеет штырьковую форму, внутри которой имеется плавкая вставка. Именно эта вставка имеет свойство перегорать в тот момент, когда сила тока превышает допустимое значение.

В структуре электромонтажной схемы присутствуют ещё одни защитные элементы: реле. Они устанавливаются на самых мощных потребителях тока. К ним относится нагревательная система на заднем стекле, мотор вентилятора отопителя, охлаждающий вентилятор двигателя, автомобильный сигнал. Такие защитные детали также размещаются в общем блоке. Реле отопителя Приора необходимы для снижения токовой нагрузки, которая оказывается на контакты переключателей. С такой системой защиты контактные пары не перегорают.

В случае возникновения неисправностей с отопителем, необходимо обращать внимание на реле также

Теперь, когда мы выяснили где находится предохранитель печки Приора, можно идти дальше и знакомиться с другими аспектами замены этого важного элемента

Блок реле и предохранителей Лада Приора

В зависимости от типа панели приборов в машине, можно определить месторасположение искомого элемента:

  • высокая и большая – возле переднего сидения у ног пассажира;
  • европанель с кондиционером – под регулировкой печки.

Вот мы его нашли и проверили. Здесь получается два варианта:

  1. Не сгорел. Проблема может быть в проводке, потому что клеммы часто окисляются, и возникает нарушение целостности цепи. Провода способны оборваться, тогда придется искать сам участок разрыва. Еще проблема может быть в сломанном реле бензонасоса. Потому не стоит сразу грешить на предохранитель.
  2. Сгорел. Каждый элемент блока предохранителей имеет маркировку «F», которая означает отношение к цепи с малым уровнем мощности. Ток, который сможет пережить предохранитель рассчитывается так: делим мощность устройства на 220. Потому лучше ставить отечественные, потому что китайские менее живучие и быстро сгорают.

Если речь идет о выходе из строя какого-то элемента электрооборудования системы, осмотр и ремонт автомобиля начинают с диагностики блока реле и предохранителей. Этот блок у Приоры делится на три функциональных части, которые можно обнаружить в следующих местах автомобиля:

  • главный монтажный блок расположен с левой стороны возле ноги водителя. Ящик открывается с помощью поворота на 90 градусов трех фиксаторов;
  • еще один блок предохранителей находится возле расширительного бачка под капотом;
  • дополнительный блок находится со стороны пассажира у его левой ноги.

Предохранитель бензонасоса Приора расположен в дополнительном монтажном блоке со стороны пассажира, на схемах блока предохранителей и реле его можно найти под обозначением F3 (15 А). К2 маркируется место, где находится реле бензонасоса. Итак, Приора предохранитель бензонасоса где находится, разобрались. Теперь рассмотрим его функции.

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

  1. Главный монтажный блок Приоры закрыт крышкой и расположен у левой ноги водителя. Чтобы открыть его потребуется поверните на 90° три фиксатора и отщелкнуть крышку.
  2. Блок предохранителей под капотом, который находится возле расширительного бачка.
  3. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Далее описание каждого блока предохранителей и реле по порядку.

Предохранитель бензонасоса автомобиля Приора находится так: если убрать под левой ногой пассажира, защитный щиток, там они прикреплены на плате справа. Как ниже на рисунке. Его номер – F3 (15). Реле бензонасоса – К2.

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

  • главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
  • второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
  • найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
