Как влияет датчик холостого хода на работу двигателя калина

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

трудности с запуском агрегата;
во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Калина 2 или Приора

Замена переднего ступичного подшипника Калина

Замена троса ручника Калина видео

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Замена датчика на ВАЗ

Выполнить демонтаж и установить новый прибор не так уж сложно, главное, точно определить, где он располагается.

Чтобы снять, понадобится выполнить следующие действия:

демонтировать экран двигателя и отключить разъемы кабелей на дроссельном блоке и регуляторе;
слить антифриз и отключить патрубки обогрева;
с помощью крестообразной отвертки открутить крепления и снять устройство;
отключить патрубок от системы вентиляции картера, ослабив хомуты и сдвинув их в сторону;
провести аналогичную операцию с патрубками, по которым подводится хладагент, и с продувками абсорбера;
открутить крепления и снять дроссельный блок.

Необходимо внимательно изучить прокладку, если на ней есть повреждения, требуется ее сменить, чтобы в систему впуска не попадал нежелательный воздух.

Демонтированный датчик стоит осмотреть. Если шток (игла) выходит из корпуса на 2.3 см, то прибор работоспособен. Измерения рекомендуется проводить штангенциркулем. Если на РХХ заметен нагар, но механических повреждений нет, то он требует промывки очистителем для карбюратора. После высыхания он будет полностью функционален.

Установка нового датчика выполняется аналогичным образом в обратном порядке.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Как проверить датчик холостого хода своими руками дома?

Датчик холостого хода достаточно прост и его диагностику можно провести своими руками дома, не обращаясь на СТО. Это сэкономит ваши деньги и время. Ничего сложного в диагностике этого устройства нет я подробно опишу и расскажу что необходимо сделать, даже если у вас минимальные знания и опыт в без труда справитесь с этим.

Проверка электрической цепи датчика холостого хода

После того как место установки датчика обнаружено необходимо убедиться в том что на него поступает электрический ток. Для этого берём мультимитр выставляем на нём измерение постоянного тока и два более тонких провода которые нужно по очереди подключить сначала в пин 1 и 2 затем 3 и 4 и замерить напряжение.

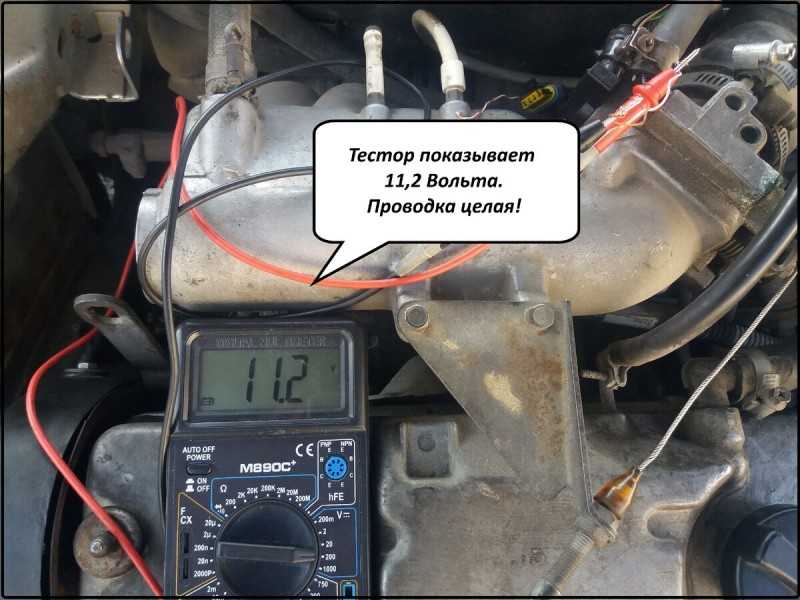

Проверка электрической цепи регулятора холостого хода.

При проверке целостности проводов зажигание автомобиля должно быть включено (заводить автомобиль не требуется), а мультиметр должен показывать 12 Вольт. Если напряжения нет значит где то есть обрыв провода или другая поломка. Если напряжение есть переходим ко второму шагу и проверяем сам датчик холостого хода.

11,2 говорит о том что ток к датчику подходит

Проверка самого регулятора холостого хода

Если у вас есть фишка коннектор при помощи которой можно подключиться к РХХ, то снимать регулятор не нужно если такой фишки нет то необходимо демонтировать датчик холостого хода с двигателя открутив два болта под крестовую отвёртку.

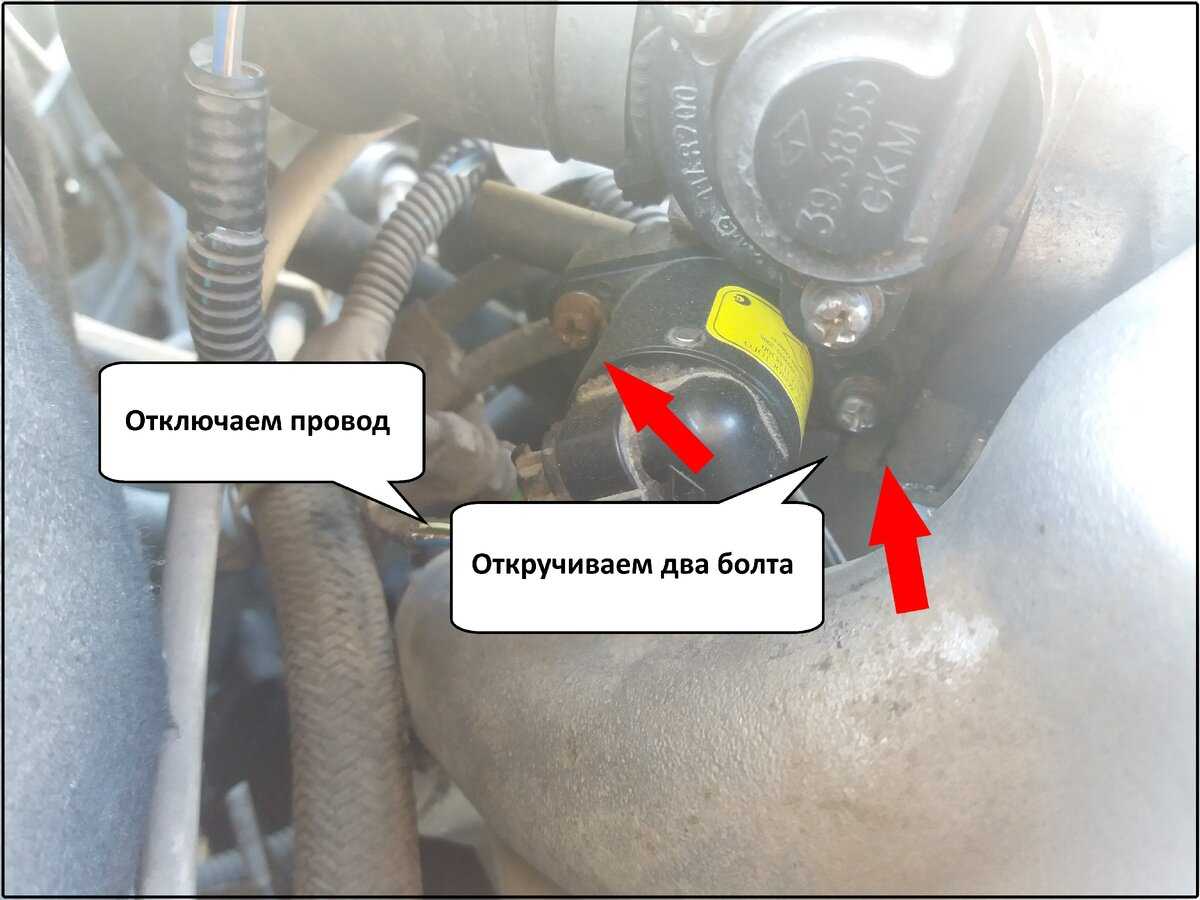

Фото крепления болтов регулятора холостых оборотов

После того как датчик демонтирован мультиметр переводим в режим измерения сопротивления и измеряем сопротивление с начало на одной обмотке это выводы 1 и 2 затем на второй это выводы 3 и 4, сопротивление должно составлять около 52 Ом. Так же если мультиметр переключить в режим прозвона то озвученные выше выводы должны между собой перезваниваться. Если этого не происходит значит иметься обрыв и регулятор не работает, если показания сопротивления отличные от 52 Ом, то это означает что РХХ также не рабочий.

Выводы регулятора холостого хода на прозвонке мультиметром

Как видно на фото ниже показания мультиметра говорят о том что датчик холостого хода полностью исправен.

Проверка датчика холостых оборотов РХХ

Сам датчик и место установки рекомендуется очистить, промыть, так как там могут скапливаться различные загрязнители в виде пыли, масла и др. После тестирования и возможной замены, датчик холостых оборотов необходимо установить на место.

Однако не спешите его закручивать шток нового датчика может быть чуть длиннее посадочного места. Не пытайтесь руками засунуть этот шток обратно, этим вы сломаете датчик холостых оборотов. Нужно выполнить следующие шаги.

Установите регулятор холостого хода на его место и закрутите болты, но не прилагая ни какого усилия на сколько это возможно оставив щель между датчиком и двигателем.
Включите зажигание на 5 секунд и затем выключите его. Шток датчика выдвинется до конца, а затем отъедет немного назад освободив место.
Закручивайте болты крепления датчика холостого хода до конца

Простые советы по профилактике

Чтобы маленький датчик не доставил вам больших хлопот, а срок его службы увеличился, необходимо соблюдать несколько основных правил:

Следить, чтобы в зону дроссельной заслонки не попадала жидкость, чтобы там не накапливалась влага и грязь
Поскольку РХХ является «контролёром» поступления воздуха, то необходимо не забывать вовремя менять все воздушные фильтры.
Оставлять машину на улице зимой категорически запрещено, всем это известно, но не у всех есть возможность найти для своего авто крытое, отапливаемое помещение. Поэтому, если ваша машина зимует на улице, и на ней практически не ездят, то хотя бы время от времени заводите ее, прогревайте двигатель, производите перегазовки. Для чего? Чтобы регулятор холостого хода «приходил в чувства» разрабатывался. Иначе весной, при первой же попытке завестись, его заклинит.

Очень важно содержать в порядке салон и внешний вид машины. Но еще важнее следить за исправностью ее внутренних деталей, а особенно двигателя

Ведь он для машины – как сердце для человека. В нем нет неважных деталей. Каждая мелочь «железного сердца» вносит вклад в его оптимальную работу. Одной из них является и регулятор холостого хода, привести который в порядок не так и сложно.

Проверка

3 популярных способа диагностики причин неисправности

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Признаки поломки

Симптомы неисправности РХХ:

двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
двигатель троит на холостом ходу;
не происходит компенсация возросшей нагрузки на двигатель;
затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
автомобиль глохнет на холостых, при сбросе газа, смене передач.

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

Поломки

Основные неисправности регулятора холостого хода:

обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
некорректный ход штока вследствие загрязнений;
поломка электродвигателя;
разрушение уплотнительного кольца;
износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Диагностика

Существуют три вида системы стабилизации холостого хода:

соленоидный (в разъеме всего 2 контакта);
роторный (в разъеме 3 контакта);
шаговый (в разъеме 4 контакта).

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.

на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.

Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.

Очистка РХХ

Работа по устранению неисправностей регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого нужно следовать инструкции:

отсоединить фишку проводов от датчика;
выкрутить два крепёжных винта небольшой фигурной отвёрткой и извлечь датчик из посадочного гнезда;
с помощью WD-40 или очистителя для карбюратора промыть конус иглы.

Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.

Дроссельная заслонка

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Многие автолюбители сталкивались с понятием плавающих оборотов на холостом ходу двигателя. Для Лады Калины, как показывает практика – это частая неисправность, которую можно устранить своими руками, но иногда потребуется задействовать автосервис.

Плавают обороты на холостом ходу

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

Неисправность в топливной системе .
Неисправность элементов топливной системы
Проблемы в зажигании .
Проблемы с замком зажигания или проводкой
Ошибки ЭБУ .
Устранение ошибок ЭБУ
Некачественное топливо .
Некачественный бензин влияет напрямую на работу силового агрегата

Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.

Методы лечения

Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси.

Чистка снятой форсунки

В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.

Чистая сеточка бензонасоса

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра . При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

Чистим блок дроссельной заслонки

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а .

Снятый дроссель до и после чистки

Проблемы с зажиганием

Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с , а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Снятый с автомобиля ЭБУ

Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.

Некачественное топливо

Во многих случаях, плохое качество заливаемого может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

Плавают обороты — бортжурнал Лада Калина Универсал 2010 года на DRIVE2

Я езжу на Лада Калина Универсал Краснодар, Россия

Пару недель назад заметил, что иногда в пробках машина может несколько раз подряд быстро набрать и сбросить обороты в интервале 500-1500 об/мин в момент перехода на нейтралку или после остановки. А как температура стала опускаться ниже 0, так при запуске секунд 5-7 обороты прыгали как будто подгазовывал кто-то.Сразу возникло предположение, что дело в ДПДЗ, но решил не горячиться с выводами, тем более, что адаптер для диагностики имеется.

Итак вскрытие показало

1. На незаведенном двигателе напряжение на ДМРВ и ДПДЗ выше нормы

2. На работающем двигателе расход воздуха выше нормы

На ДПДЗ хоть и повышенное напряжение, но угол открытия дросельной заслонки стоит на нуле и если нажать и отпустить педаль газа — всегда в 0 возвращается, без каких-либо колебаний. Завтра попробую отыскать и воткнуть старый ДПДЗ — посмотреть как изменятся показания. Ну а с ДМРВ все ясно — он умирает. Теперь вот думаю — менять его сразу и не морочить себе голову или все-таки устроить танцы с бубном в попытках отсрочить неизбежное путем промывки?

Цена вопроса: 0 ₽ Пробег: 98500 км

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

регулировка оптимальной массы воздуха;
участие в прогреве мотора 8 клапанов;
определение и корректировка числа оборотов.

Плавают обороты на холостом ходу Лада Калина: фото, причины, видео

Возможные неисправности

Плавают обороты на холостом ходу

Пообщавшись с владельцами автомобиля, а также с мастерами в автосервисе можно сделать вывод, что плавающие обороты двигателя на автомобиле довольно распространенный эффект. В результате этого автомобиль может начать дёргаться при трогании. Большинство автолюбителей заверяют, что эта неисправность появляется еще при гарантийном обслуживании.

Связано это может быть со многими факторами.

Рассмотрим, основные причины возникновения плавающих оборотов двигателя:

Неисправность в топливной системе.Неисправность элементов топливной системы
Проблемы в зажигании.Проблемы с замком зажигания или проводкой
Ошибки ЭБУ.
Некачественное топливо.Некачественный бензин влияет напрямую на работу силового агрегата

Методы лечения

Прежде чем перейти к исправлению проблемы, стоит отметить, что плавающее обороты – это только начало, поскольку несвоевременное устранение неисправности может привести к тому, что появится эффект «пуск-заглох».

Топливная система

Чистая сеточка бензонасоса

Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра. При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.

Чистим блок дроссельной заслонки

Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.

Снятый дроссель до и после чистки

Проблемы с зажиганием

Ошибки ЭБУ

Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.

Некачественное топливо

Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.

https://www.youtube.com/watch?v=nfg_O5KOhsk

Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность

Выводы

Плавающие обороты на холостом ходу двигателя Лады Калины, могут послужить появлению других, более серьезных проблем. Так, при возникновении такого эффекта необходимо найти причину и устранить ее. Если не получается сделать это своими руками, нужно обратиться на автосервис, где быстро найдут и устранят проблему. Неоднократно, из-за постоянного эффекта плавающих оборотов, автовладельцам приходилось меня электронный блок управления.

Плавают обороты на калине 8 клапанов причины

Возможность реализации обратной связи – преимущество систем электронного впрыска топлива и их кардинальное отличие от других систем питания двигателей внутреннего сгорания. При этом речь идет об управлении составом смеси и о прямом регулировании самого режима работы мотора – ЭБУ впрыска может либо корректировать обороты в некотором диапазоне (автомобили с «механическим» дросселем), либо ими управляет («электронный» дроссель).

Однако возможны ситуации, когда ЭСУД не способна поддержать нужный режим. Один из характерных симптомов этого – «плавание» оборотов, их постоянное изменение с четко выраженной периодичностью.

Замена регулятора холостого хода

Конструкция РХХ такова, что при любых неполадках механической или электрической части, регулятор необходимо заменить. Попытки ремонта помогают на некоторое время устранить проблему, но через 1 – 3 недели она возвращается вновь. При покупке регулятора учитывайте, что модели для различных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может допустить ошибку), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора трудностей не вызывает. Снимите старый РХХ, как описано выше, затем установите новый и подключите колодку проводов.

Проверка датчика холостого хода на ВАЗ-2110: признаки неисправности

Любой инжекторный двигатель очень чувствителен к работоспособности электроники и датчиков. Достаточно выйти из строя самому, казалось бы, малозначимому компоненту, как режим работы двигателя нарушается, мощность падает, а расход топлива растёт. Одним из таких элементов на двигателях ВАЗ-2110 есть датчик холостого хода. Как проверить, заменить, выбрать его, разберёмся сегодня вместе.

Датчик холостого хода на ВАЗ-2110

Регулятор холостого хода.

Для начала определимся с каталожным номером и ценой узла. С конвейера на автомобили с 1,5 и 1,6-литровыми инжекторными моторами устанавливали датчик холостого хода с оригинальным каталожным номером 2112-1148300. Его цена на 2021 год — порядка 500-550 рублей в зависимости от жадности продавца.

К слову, точно такой же регулятор устанавливается и на все Приоры и Калины, на Таврию, Нанос и Сенс.

Осторожно, не перепутайте датчик, необходимый нам снизу

Как работает и как не работает?

Датчик, или регулятор холостого хода, предназначен для дозированной подачи воздуха во впускной коллектор в то время, когда дроссельная заслонка закрыта.

Датчик холостого хода в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик на дроссельном узле.

Попросту, регулятор-датчик холостого хода — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности датчика

А не работает он в тех случаях, когда:

двигатель не держит холостые, обороты плавают;
мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Проверяем датчик своими руками

Датчик расположен в корпусе дросселя и чтобы его снять для проверки, необходимо всего лишь открутить два винта.

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.

Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.
