Ваз 2109: ремонт сцепления в домашних условиях

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

  • При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
  • При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления. Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

  • ключи на 8, 10, 13, 17 мм;
  • динамометрический ключ, торцовая головка на 8 мм;
  • домкрат;
  • ёмкость для слива масла;
  • смотровая яма или подъёмник.
  • отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

  • Pilenga PC-P 2108 — 360 руб.
  • Luk 500 0439 20 — 1156 руб.
  • Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

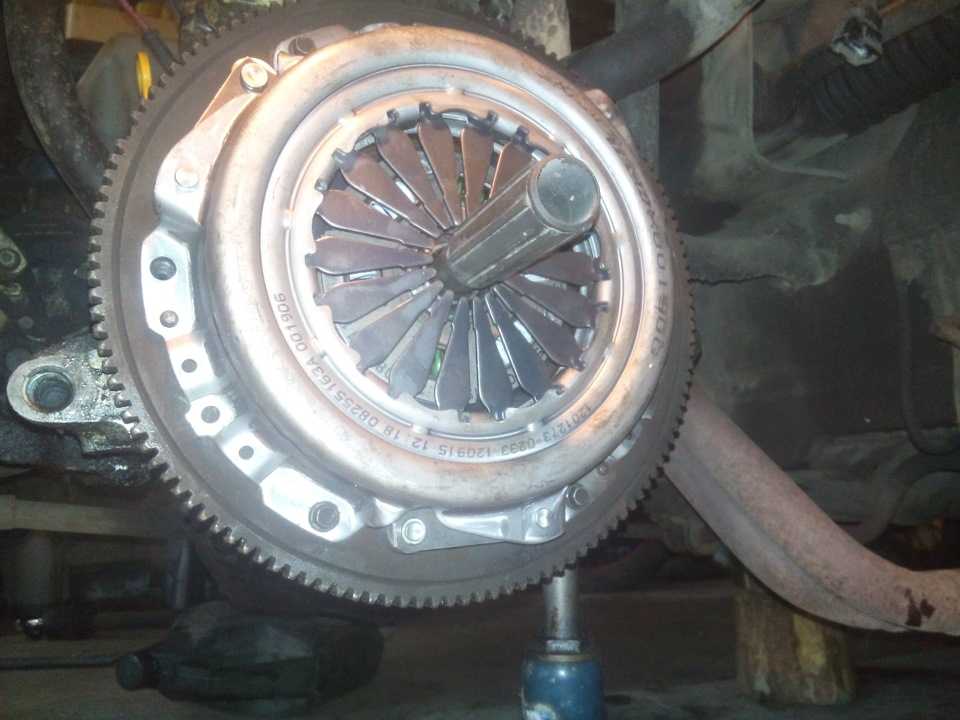

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Как делается замена диска сцепления ВАЗ-2109 без снятия коробки

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания. Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

  1. Сцепление «ведет». Мощность мотора падает.
  2. Наблюдается пробуксовка узла или происходит неполное включение.
  3. При переключениях передач слышны щелчки.
  4. Происходит самостоятельное выключение сцепления.
  5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

  1. Демонтируйте колеса и уберите подальше от машины.
  2. Демонтируйте рулевые наконечники, освободите стойки.
  3. Отвинтите болты крепления шаровой опоры.
  4. Снимите защиту двигателя посредством троса.
  5. Следующим шагом необходимо слить масло с коробки.
  6. Ослабьте гайку кулисы, снимите ее.
  7. На двух подушках выкрутите гайки.
  8. Под двигатель подведите домкрат или соорудите иную опору.
  9. Отключите датчик заднего хода.
  10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
  11. На защите маховика и вилке выкрутите гайки.
  12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
  13. Выкрутите болты фиксации к блоку коробки передач.
  14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины.

Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099


Сцепление автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 во включенном состоянии (при отпущенной педали) не должно «пробуксовывать», без потерь передавать крутящий момент от двигателя к трансмиссии. Если нажать педаль сцепления, то оно должно полностью отключать трансмиссию от двигателя. Включение сцепления при трогании и переключении передач должно быть плавным без рывков и дерганья. Сцепление автомобилей ВАЗ 2108, 2109, 21099 и их модификаций довольно надежное. В процессе эксплуатации особых проблем не создает. Его обслуживание сводится к периодической проверке и регулировке тросового привода (раз в 15.000 км пробега), замене ведомого диска и выжимного подшипника (на пробеге около 100.000 км). Конечно, манера езды и тяжелые режимы эксплуатации автомобиля могут сократить эти сроки в разы. О неисправности сцепления на автомобилях ВАЗ 2108, 2109, 21099 можно судить по явно ощутимым признакам. Рассмотрим основные неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099, их признаки и причины.

— Сцепление «ведет»

Водитель выключает сцепление нажатием на педаль, для включения-выключения передач. В этом случае нажимной подшипник воздействует на лепестки демпферной (нажимной) пружины «корзины» сцепления. В результате ведущий (нажимной) диск перестает прижимать ведомый диск к маховику. Передача крутящего момента от маховика двигателя на первичный вал коробки передач прерывается. Передачи при этом должны включаться легко, четко без затруднений. В противном случае (передачи переднего хода включаются с трудом, задняя с хрустом и треском) сцепление не полностью выключается («ведет»), ведомый диск остается немного зажатым между нажимным диском и маховиком. Причинами этой неисправности в большинстве случаев являются:

— не отрегулированный привод;

— износ или поломка ведущего диска и т. д.


Выключение сцепления

— Сцепление «буксует»

При отпущенной педали сцепление будет включено. То есть нажимной диск прижимает ведомый к маховику и крутящий момент передается от маховика на первичный вал коробки передач. Сцепление постоянно включено на холостом ходу, в движении с включенной передачей, при движении «накатом». Если по каким-то причинам ведущий диск не до конца прижимает ведомый к маховику, сцепление будет пробуксовывать («буксовать»), ведомый диск будет проскальзывать относительно маховика. Передача крутящего момента будет прерывистой и недостаточной. Особенно это заметно при движении в гору, когда водитель жмет на «газ», двигатель ревет, набирает обороты, но ускорение автомобиля слабое или с некоторой задержкой. Причины этой неисправности следующие:

— не отрегулирован привод сцепления;

— износ или замасливание ведомого диска;

— заедание троса привода и т. д.


Сцепление автомобилей ВАЗ 2108, 2109, 21099 включено (схема)

— Рывки или удары в трансмиссии при трогании автомобиля с места

Основными причинами рывков и стуков в трансмиссии автомобиля при трогании с места, связанными со сцеплением, являются:

— поломка ведомого диска сцепления (сильный износ накладок, ослабление их крепления, замасливание их поверхностей, износ или поломка демпферных пружин или окон под них);

— задиры на рабочих поверхностях маховика или нажимного диска;

— заедание троса привода сцепления;

— заедание ступицы ведомого диска на шлицах первичного вала коробки передач.


Заедание ведомого диска при перемещении по шлицам первичного вала коробки передач — одна из часто встречающихся причин рывков при работе сцепления

— Шум при выключении сцепления

Если при нажатии на педаль сцепления слышен негромкий шум или шелест, скорее всего, вышел из строя выжимной подшипник или срок окончания его эксплуатации уже близок. Желательно сразу поменять выжимной, так как при его заклинивании включение передач будет сильно затруднено, при этом износ лепестков нажимной пружины «корзины» сцепления в месте контакта с подшипником будет очень быстрым. Дешевле сразу поменять подшипник, чем потом и подшипник и «корзину».


Шумит выжимной подшипник так как постоянно прижат к нажимной пружине «корзины» и его подвижная часть вращается вместе с ней

— Шум при включении сцепления

Шум в районе коробки передач при отпускании педали сцепления чаще всего свидетельствует об износе или поломке ведомого диска (износ, деформация, ослабление крепления его накладок, поломка демпферных пружин) либо об ослаблении крепления коробки передач к двигателю.

Примечания и дополнения

— Помимо неисправного выжимного подшипника сцепления посторонний шум может издавать подшипник первичного вала в коробке передач. Он может прослушиваться на холостом ходу (педаль сцепления не нажата).

Как делается замена диска сцепления ВАЗ-2109 без снятия коробки

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания. Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

  1. Сцепление «ведет». Мощность мотора падает.
  2. Наблюдается пробуксовка узла или происходит неполное включение.
  3. При переключениях передач слышны щелчки.
  4. Происходит самостоятельное выключение сцепления.
  5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

  1. Демонтируйте колеса и уберите подальше от машины.
  2. Демонтируйте рулевые наконечники, освободите стойки.
  3. Отвинтите болты крепления шаровой опоры.
  4. Снимите защиту двигателя посредством троса.
  5. Следующим шагом необходимо слить масло с коробки.
  6. Ослабьте гайку кулисы, снимите ее.
  7. На двух подушках выкрутите гайки.
  8. Под двигатель подведите домкрат или соорудите иную опору.
  9. Отключите датчик заднего хода.
  10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
  11. На защите маховика и вилке выкрутите гайки.
  12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
  13. Выкрутите болты фиксации к блоку коробки передач.
  14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их также следует заменить

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

  1. Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
  2. Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
  3. Снимите колеса.
  4. Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
  5. Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
  6. Отключите трос спидометра и провод заднего хода.
  7. Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
  8. Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
  9. Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
  10. Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
  11. Сделайте опоры из брусков, кирпичей для коробки и двигателя.
  12. Снимите задние опоры.
  13. Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Снятие и проверка

  1. Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
  2. Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
  3. Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.

Следующий шаг — проверка состояние деталей.

Объект проверки Особенности
Выжимной подшипник Попробуйте его провернуть. При возникновении хрустов, посторонних звуков деталь идет под замену
Ведомый диск Проверьте его на наличие следов износа и повреждений на трущихся поверхностях. Также заклепки должны располагаться на глубине минимум 0,2 миллиметра, а пружины в гнездах — только цельные и плотно установленные. Иначе замена
Это же нажимной диск. Проверьте его на наличие повреждений, трещин на рабочей поверхности. Плюс проверяется состояние маховика
Диафрагменная пружина Если здесь есть трещины, болтаются лепестки или располагаются в разных плоскостях, деталь идет в утиль, а на ее место устанавливается новая

Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.

Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.

Сцепление – это достаточно важный элемент в конструкции трансмиссии машины. С его помощью трансмиссия отсоединяется от двигателя на небольшой промежуток времени и плавно соединяется для переключения передачи. Помимо этой главной функции оно необходимо для гашения колебания КП и для сохранности элементов трансмиссии от перегрузки. Если механизм по каким-либо причинам не работает на ВАЗ 2109, замена диска сцепления неизбежна. Замена диска сцепления ваз 2109 может быть спокойно проведена и своими силами.

Самостоятельная диагностика сцепления на ВАЗ 2114

Понять, что узлы сцепления износилось, и нуждаются в профилактическом осмотре, и, возможно, в ремонте, можно по следующим четырем признакам:

  1. Если у вас механическая КПП, и сцепление «хватает», когда педаль еще находится в верхней позиции. И чем раньше происходит схватывание, тем хуже оказывается состояние узла.
  2. Снизились скоростные характеристики машины. Диски сцепления проскальзывают, и от этого теряется мощность. Крутящий момент передается от ДВС на коробку передач и колеса не полностью. Первым признаком неполадки служит падение динамики при попытке отбуксировать буксировке какой-либо прицеп.
  3. Автомобиль резко, рывками начинает движение. Причина кроется в разрушениях поверхности феродо. Коробление диска происходит вследствие его перегрева, причиной которого является повышенным усилием на детали сцепления.
  4. Тяжело начинают переключаться некоторые скорости на КПП. При переходе с одной скорости на другую появляется неприятный скрежет. Если своевременно не начать ремонт, то вскоре все скорости перестанут переключаться. Это происходит от того, что ведомый и ведущий диски при выжимании педали полностью не расходятся, и сцепление «ведет».

Некоторые отработанные методы помогут удостовериться, что все названные признаки действительно говорят о неполадках в сцеплении. Для этого желательно выбрать ровный и по возможности безлюдный участок дороги. На 4-й передаче разогнать машину до 65 км в час и убрать ногу с педали газа. Машина будет медленно сбавлять обороты. Когда скорость дойдет до 40 км в час, или будет «захлебываться», прибавить газу. При этом внимательно проследить за показаниями спидометра и тахометра. При нормально работающем сцеплении стрелки обоих приборов начнут равномерно смещаться вправо. Если двигатель набирает мощность, а скорость при этом возрастать не тропится, налицо, изношенность дисков сцепления. И еще при изношенных дисках со стороны мотора может появиться характерный свист. При появлении нескольких признаков вышедшего из с троя сцепления необходимо ехать в автомастерскую на диагностику, которая выполняется с применением специального оборудования.

На снимке «убитое» сцепление

Процесс замены вилки сцепления

Вся система имеет достаточно важный механизм, это вилка сцепления. Ее задача передвигать пружину с муфты, тем самым выключая механизм. Если вилка выходит из строя ее нужно просто поменять, а сделать это не так уж и сложно. Суть в том, что разбирать коробку не надо, так как все происходит через люк.

В самом начале вам необходимо изначально приобрести

Подойдите к этому правильно, обращайте внимание на качество и на сточенность. Деталь должна быть изначально сточена для того чтобы, болты закручивались без особых усилий

Затем, ваша задача начать производить замену и делать эту нужно аккуратно, так как деталь можно повредить.

Решение данной проблемы делится на две части, в первой мы снимаем старую деталь. Необходимо снять возвратную пружину, после отогнуть цилиндр и наконец снять вилку. Но очень часто присутствует защитное покрытие, которые тоже необходимо снять.

Теперь нам нужно вставить новую деталь, но перед этим нужно пружину вставить в люк и аккуратно продвинуть его до конца. Теперь вставляем саму вилку и смотрим на то чтобы все прошло мимо пружины, муфты и подшипника не зацепив их. В конце вас встретит углубление с лепестками пружин, которые должны охватить новую деталь. При необходимости можно использовать молоток, но лучше с ним быть крайне аккуратным. Ну и наконец необходимо все собрать и хорошо закрутить, установив после обратно.

Замена Сцепления Ваз 2109 Без Снятия Коробки

Замена сцепления ВАЗ-2109 без снятия коробки

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы подниметесь до 100, сцепление изменится почти через час, но цена не поднимет вам настроение и, скорее всего, целый день, если не два, будет полезен для этой задачи. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепления: возможно ли произвести замену, не снимая коробку передач? Где бы вы ни находили ответ, смотрите видео или фото, единого ответа нет. В конце концов, возможно, что вы встретите чью-то рецензию, в которой говорится, что процедура вполне реальна. Кроме того, для вас даже примеры могут привести. Тогда вы все поймете. пора взяться за дело и поменять деталь своими руками.

READ Замена Ремня Грм Лифан Солано 1.6

Для начала нужно найти пару огромных пней, высота которых около 40 см, и несколько баров. Для обеспечения безопасности и предотвращения падения автомобиля во время ремонта необходимо установить два обычных колеса под днищем машины.

Даже находясь под автомобилем, вы можете колебаться, не снимая коробку передач, потому что, если коробка передач упадет на землю, ее будет очень трудно поднять, поскольку практически невозможно пролезть через днище машины. Во-первых, вам необходимо полностью отключить аккумулятор, отключив всю систему. Тогда весь процесс начинается. Следующий шаг разведение все лишние детали, а именно:

Замена сцепления

ивыходной подшипник ВАЗ 2114 (ВАЗ 2108,2109 )без снятия коробки , диски (гранаты) и канализация.

ВЫ 2110 ОТКРЫТЬ КРЫШКУ БЕЗ снимая коробку и слить масло, самостоятельно ремонтировать!

Получите льготы на ремонт, техническое обслуживание и ремонт ВАЗ

2110 (Лада 2110).

  • колеса. После удаления их следует свернуть и перевернуть так, чтобы ничто не мешало;
  • освободить полки. Для этого удалите рулевые наконечники;
  • откручиваем болты крепления шарикоподшипника;
  • тогда защита двигателя должна быть удалена с помощью кабеля;
  • слить все масло из коробки;
  • на крыльях ослабьте гайку и затем удалите ее;
  • откручиваем все гайки на обеих подушках;
  • Теперь домкрат или другая опора должны быть установлены под двигателем;
  • отключить датчик заднего хода;
  • стартер должен быть аккуратно отсоединен, отвинчен и удален;
  • открутить гайки маховика и заглушки;
  • Далее очень важный момент. Необходимо снять сустав CV, но только с правой стороны, не нужно прикасаться к левому;
  • отвинтить к коробке передач.
  • последний шаг. избавиться от гайки над правым шовным суставом.

READ Рав 4 Омыватель Фар Как Включить

Изменить сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

ВАЗ- введена замена сцепления2109. Это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть

Затем очень осторожно начинаем проталкивать входной вал на шлицы диска

Имейте в виду, что лепестки корзины этого автомобиля имеют небольшую выходную мощность. Это вполне нормально, поскольку подшипник находится в постоянном контакте с ними. Так что, если вы заметили такую ​​деталь, не отчаивайтесь. Это не принесет вам неприятных сюрпризов, если корзина будет заменена вовремя.

READ Плавают Обороты Skoda Octavia Тур 1 6

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
