Регулировка сцепления ваз-2107


Сцепление – один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно сцепление обеспечивает своевременно разъединение, а затем и плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и начале движения двигателя. По сути, сцепление играет роль «выключателя» крутящего момента.

Состав и особенности

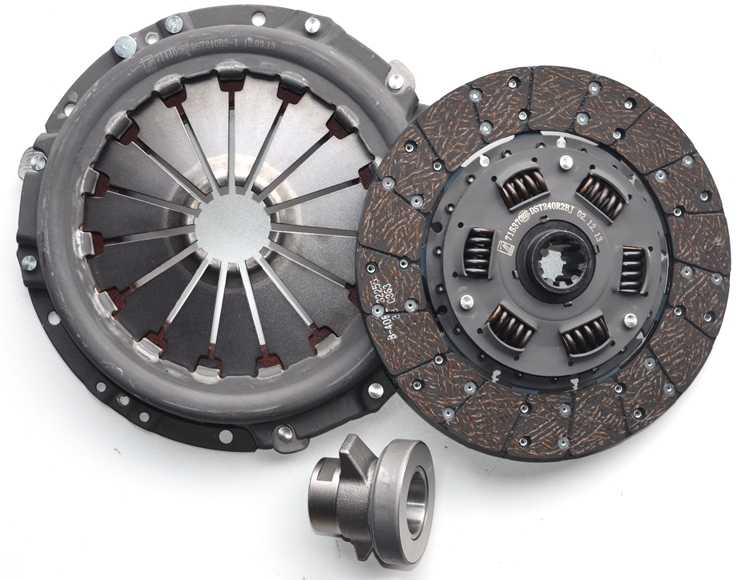

В большинстве автомобилей (в том числе и отечественной «классике») сцепление состоит из нескольких основных элементов:

— выжимного подшипника. Он находится не первичном валу, который немного выступает из КПП. При этом крепление подшипника производится не на самой оси (как считают многие), а на защитном кожухе. Именно благодаря подшипнику в действие приводится вилка привода. По своим конструктивным особенностям выжимной подшипник бывает оттягивающего или нажимного действия;

— фрикционных накладок. Для изготовления этих комплектующих применяется углеродный композитный материал, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

— ведомого диска сцепления. Этот узел отличается своей круглой формой. Его основное назначение – подсоединение первичного вала КПП. В составе диска есть демпферные пружины (необходимы для снижения вибраций), шлицевая муфта, лучевое основание и накладки;

— «корзина» (нажимной диск) имеет оригинальную выпуклую форму. Диаметр «корзины» практически сопоставим с размером маховика. Диск идеально отшлифован с одной из сторон и плотно скреплен с маховиком.

Управление механизмом сцепления производится из салона автомобиля, путем нажатия на педаль сцепления. Принцип ее работы очень прост. В обычном положении (когда педаль отжата), выжимные пружины сдавливают между собой два диска – прижимной и сцепления. При этом оба они плотно прижаты к маховику. Как следствие, первичный вал находится в шлицевой муфте и осуществляет передачу момента вращения.

Как только водитель за рулем авто утапливает педаль сцепления в пол, выжимной подшипник приступает к своей работе. Он давит на выжимные пружины и отодвигает нажимной диски от диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Каких-то особых требований к регулировке сцепления по пробегу не существует. Автолюбитель должен сам следить за эффективностью работы рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь всем узлам сцепления приходится выдерживать большую нагрузку. Часто потребность в регулировке возникает при злоупотреблении сцеплением, когда водитель выжимает сцепление и долго удерживает его в таком положении.

Бывают ситуации, когда при прошлой регулировке были допущены серьезные ошибки. В этом случае приходится переделывать всю работу заново. Если же проигнорировать проблему и продолжать эксплуатировать авто с не отрегулированным сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

Да и какой смысл затягивать с регулировкой, если эту работу можно выполнить в течение 30-40 минут своими силами.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс регулировочных работ не составит проблем даже новичку. Главное – действовать строго по заданному алгоритму:

  1. Загоняйте машину на эстакаду. Если в гараже есть яма, то это только плюс. Остается только организовать качественное освещение.
  2. Начинайте работу с салона автомобиля. В первую очередь убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. При этом измерения проводятся от точки верней позиции педали до момента упора непосредственно в поршень цилиндра. Если все нормально – продолжаем дальше. Если нет – производим регулировку:

— находите стопорную гайку, ограничивающую ход сцепления) и откручивайте ее с помощью ключа на «10»;

— крутите ограничитель (он расположен под стопорной гайкой), измеряя попутно зазор. Как только удается попасть в указанный выше диапазон, затягивайте верхнюю гайку.

  1. Снимайте грязезащитный кожух (для автомобилей с инжектором).
  2. Хорошенько вычищайте толкатель от мусора и обработайте его проникающей смазкой.

Осуществление замены сцепления на «классике»

Итак, если причиной нетипичного поведения стало неисправное сцепление, понятно, что его нужно заменить. Большинство автовладельцев занимаются этим самостоятельно, хотя, конечно же, можно воспользоваться и услугами автосервиса. Безусловно, владельцы ВАЗ 2107 ремонт карбюратора, например, все же должны доверять профессионалам. Однако несложные манипуляции вполне под силу даже неопытным автомобильным «механикам». Что касается ремонтных работ в «гаражных» условиях, то замена цилиндра сцепления на ВАЗ 2107 как раз и относится к таким доступным для самостоятельного выполнения операциям.

Итак, описание последовательности действий при замене сцепления.

Вначале следует отсоединить клеммы от аккумулятора. Это поможет вам избежать короткого замыкания при работе.

Необходимо убрать все коврики и прочие напольные покрытия около ручки КПП. Затем рычаг переключения передач отсоединяется от трансмиссии. Чтобы это сделать, нужно слегка надавить его вниз и с помощью тонкой отвертки извлечь пластмассовую белую втулку. После этого следует «перебазироваться» под авто. Поскольку все дальнейшие работы будут выполняться снизу, намного проще будет воспользоваться эстакадой или подъемником.

В процессе работы следует внимательно осматривать снимаемые узлы на предмет износа или наличия повреждений. Вполне может оказаться, что понадобится замена главного цилиндра сцепления, а может — только замена тросика сцепления.

Отсоединяется выхлопная труба от резонатора. Затем откручивается от кожуха КПП рабочий цилиндр сцепления. Конечно, можно просто отсоединить от него шланг подачи жидкости, но в этом случае в систему обязательно попадет воздух, а значит, без прокачки не обойтись.

Отсоединяется от КПП кардан. Делается это путем откручивания соответствующих болтов и гаек. Также необходимо отсоединить имеющиеся провода.

Отпускаются две нижние гайки, осуществляющие крепление трансмиссии к блоку двигателя. После этого отвинчиваются болты, крепящие стартер к корпусу коробки передач.

Следующим этапом является снятие коробки передач

Это достаточно трудоемкий процесс, желательно воспользоваться чьей-нибудь помощью.Следует осторожно вытянуть коробку передач, после чего можно приступать к снятию корзины сцепления

Если планируется замена диска сцепления, то текущий момент очень важен
Ведь после снятия корзины из-под нее упадет диск сцепления, и очень важно при последующей установке не перепутать, какой стороной его устанавливать

Понятно, что на этапе, когда все разобрано, производится замена главного цилиндра сцепления на ВАЗ 2107 и замена прочих комплектующих, в частности, замена вилки сцепления

Для установления потребности в замене зачастую достаточно визуального осмотра
С его помощью можно легко установить степень износа диска, корзины и прочих деталей.

Возможной неисправностью может стать поломка усиков на корзине. В этом случае узел подлежит ремонту — можно приклепать новые усики. Износ корзины проверяется с внутренней стороны. Износ диска проверяется по геометрическим размерам. Все эти параметры без труда отыщутся в руководстве по эксплуатации вашего авто. В частности, замена рабочего цилиндра сцепления, выжимного подшипника и стакана, а также выжимной пятки также производится, если при осмотре возникли сомнения в работоспособности детали.

Сборка производится в обратном порядке. При закручивании болтов и гаек их рекомендуется смазывать трансмиссионным маслом или нигролом. «Обычное» масло в данном случае категорически не рекомендуется, поскольку оно «выгорит» и откручивание крепежей станет невозможным.

Источники

  • http://ladaservice.info/lada-granta/transmissiya/zamena-trosa-stsepleniya-na-lada-granta/
  • http://avtovx.ru/sceplenie-kpp/zamena-scepleniya-vaz-2107-96/
  • http://autoremka.ru/transmissiya/zamena-scepleniya-vaz-2107-svoimi-rukami.html

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

  • во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
  • во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота

Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

  • заведите мотор и оставьте его немного поработать на холостых оборотах;
  • переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
  • затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
  • разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

(2 оценок, среднее: 4,00 из 5)

Устройство механизма сцепления на ВАЗ 2107

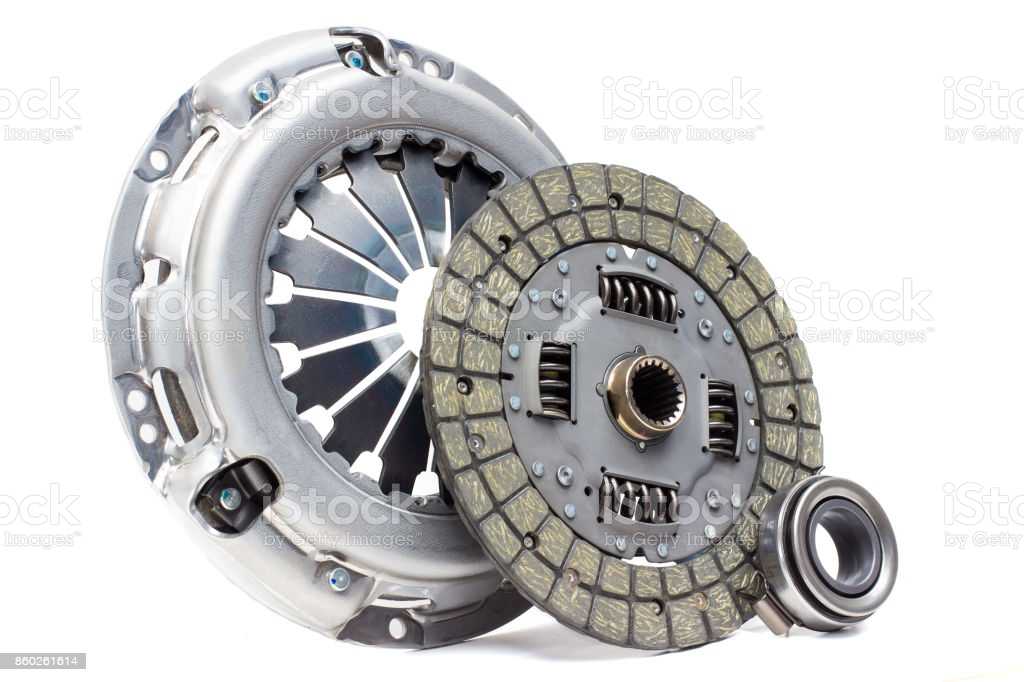

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

  1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
  2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

  • Главный и рабочий цилиндры.
  • Вилки включения и выключения.
  • Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

  1. Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
  2. На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
  3. На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка сцепления ВАЗ 2106

Несмотря на тот факт, что данная модель автомобиля «Жигули» достаточно давно снята с производства, вопросы ее эксплуатации и особенно ремонта не потеряли своей актуальности, поскольку огромное количество «шестерок» продолжают колесить по российским (и не только) дорогам.

Простота конструкции «ВАЗ 2106» и сравнительно высокая эксплуатационная надежность механизмов, узлов и агрегатов предполагает достаточно продолжительный срок ее использования. Эти же качества позволяют владельцу «шестерки» выполнять ремонтно-восстановительные и регулировочные работы без применения специального, а, следовательно, дорогостоящего, оборудования и инструмента. Кроме того, данный процесс не требует от автолюбителя и обладания специфическими знаниями и навыками.

↑ Отличия сцепления на автомобилях ВАЗ-2112

На автомобилях с двигателем ВАЗ-2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Диск ВАЗ-2112 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

Замена рабочего цилиндра на ВАЗ 2101

Рабочий цилиндр сцепления — не все люди знают что это такое, но всё же время от времени его приходиться заменять, но как же его заменять если не все знают что это такое? Вкратце. В автомобиле мы на данный момент рассматриваем классику, присутствует два цилиндра сцепления один из которых главный а другой рабочий. Выполняют они практически одну и ту же функцию, при нажатии на педаль сцепления поршень (Указан зелёной стрелкой) который находиться внутри главного цилиндра сцепления смещается и тем самым выталкивает тормозную жидкость дальше.

В это время тормозная жидкость продолжает свой путь и тем самым упирается в тот же самый поршень (Указан синей стрелкой) только который уже располагается в рабочем цилиндре сцепления, и после того как тормозная жидкость упрётся она начнёт выталкивает поршень в связи с чем он перемещается в перёд и там уже нажатием на вилку, сцепление в автомобиле выключается.

В общем мы поняли что в обоих цилиндра должна быть постоянно тормозная жидкость, но зачем же она нужно некоторые из вас спросят? Всё дело в том что тормозная жидкость не сжимаема, и поэтому её используют как в тормозной системе так и в приводе сцепления, в общем давайте вернёмся ближе к теме. Для замены рабочего цилиндра сцепления на новый, вам нужно будет запастись: Основным набором гаечных ключей, а так же пассатижами и возможно вам ещё понадобиться новая тормозная жидкость около 1-го, 2-х литров!

Где находиться рабочий цилиндр сцепления?

Он располагается рядом с коробкой, а если быть более точнее то он закреплён при помощи двух болтов на самом картере сцепления коробки, поэтому увидеть его беспрепятственно вам лишь удастся только если вы будете находиться под днищем автомобиля, или если вы будете смотреть глубоко в подкапотное пространство, более подробное его местонахождение смотрите на фото чуть ниже, он указан стрелкой:

Когда нужно менять рабочий цилиндр сцепления?

Как мы уже поняли, внутри рабочего цилиндра находиться тормозная жидкость за счёт которой сцепление и выключается у автомобиля, но бывает такое что со временем данный цилиндр приходит в негодность и в его корпусе начинают появляться щели и тем самым из него понемногу начинает выходить жидкость которая в нём находиться, это очень легко понять если вы визуально поглядите на него, а так же это можно и понять не смотря на него вовсе, а как это сделать спросите вы?

Всё дело в том что если цилиндр приходит в негодность и из него начинает выходит тормозная жидкость, то первое что произойдёт с педалью сцепления, так это то что она станет очень легко нажиматься, то есть система будет не герметична так сказать, а если система будет не герметична, то и сцепление работать практически не будет, то есть вы нажимаете на педаль, она нажимается очень легко а сцепление при этом не включается, вот пожалуй эта одна из самым распространённых проблем которая случается при выходе рабочего цилиндра сцепления из строя.

Снятие

1) Для снятия сперва вам нужно будет запастись гаечным ключом и при помощи ключа, ослабить гайку которая крепит шланг к цилиндру.

2) Затем отложите гаечный ключ в сторону, и после чего при помощи пассатижей, оттяните а затем полностью снимите оттяжную пружину с цилиндра.

3) Следом не убирая пассатижи, разогните и после чего извлеките шплинт из отверстия которое находится в кончике толкателя данного цилиндра.

4) Далее при помощи ключа выверните два болта которые крепят цилиндр к картеру сцепления коробки передач.

5) Теперь отсоедините скобу от цилиндра которая так же закреплялась болтами вместе с самим цилиндром и которая служит для крепления оттяжной пружины.

6) Затем ухватившись рукой за рабочий цилиндр, аккуратно снимите его вынув при этом толкатель который указан стрелкой из отверстия которое находиться в вилке.

7) И после чего полностью отверните гайку, которая крепит шланг к цилиндру, и затем полностью снимите цилиндр с автомобиля.

Как происходит замена сцепления на ВАЗ 2101

Снятие КПП

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

  • Набор ключей и головок (включая ключи на 10, 14, 17, 19);
  • Отвертки (тонкая плоская, крестообразная, ударная);
  • WD-40;
  • Отрезок первичного вала коробки;
  • Длинный деревянный брус;
  • Ветоши;
  • Маркер;
  • Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем

Обращаем Ваше внимание!!! Для снятия КПП потребуется смотровая яма

Последовательность снятия такая:

  1. Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
  2. Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
  3. Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
  4. Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
  5. Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
  6. Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
  7. Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
  8. Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
  9. Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
  10. Откручиваем 4 болта крепления крышки картера сцепления;
  11. Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
  12. Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
  13. Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
  14. Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
  15. Выкручиваем болты крепления коробки передач к силовой установке;
  16. Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
  17. Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Если предполагается ремонт КПП, то дальше уже производится разборка коробки передач ВАЗ-2101 с последующей заменой изношенных элементов, а затем сборка и установка узла на место.

Снятие сцепления

После того как коробка будет снята, возьмите в руки оправку (фото.1) для центрирования диска сцепления, и после чего установите её в центральное отверстие как показано на фото.

3) Затем чтобы маховик не проворачивался, заверните один толстый болт который указан под буквой «Б» в левый нижний бок блока, и после чего отверткой зафиксировав маховик от проворачивания «А», отверните все болты которые крепят кожух и сам нажимной диск сцепления.

4) Следом снимите нажимной диск сцепления совместно с кожухом, но при снятии держа его при этом обеими руками за его кожух.

5) После снятия нажимного диска сцепления вместе с его кожухом, перейдите к снятию ведомого диска, для этого возьмите установленный диск в руки и после чего снимите его вместе с оправкой с того места где он установлен.

Установка нового сцепления происходит в обратном порядке снятию.

Какие комплекты сцепления популярнее — VALEO или Luk?

В декабре 2020 года на PartReview комплекты сцепления VALEO в целом оказались популярнее чем Luk.

По соотношению голосов комплекты сцепления VALEO превзошли Luk:

  • У VALEO соотношение положительных голосов (218) к отрицательным (73) составило 145 голосов.
  • У Luk соотношение позитивных голосов (121) к негативным (34) составило 87 голосов.

По количеству отзывов комплекты сцепления VALEO превзошли Luk:

  • На комплекты сцепления VALEO написано 93 отзыва: 65 положительных, 11 нейтральных, 17 отрицательных.
  • На комплекты сцепления Luk написано 48 отзывов: 34 положительных, 9 нейтральных, 5 отрицательных.

7.1.2 Особенности устройства / ВАЗ 2101

Сцепление в сборе

1 – штуцер для прокачки;
2 – нажимная пружина сцепления;
3 – ступенчатая заклепка нажимной пружины;
4 – нажимной диск;
5 – ведомый диск;
6 – маховик;
7 – картер сцепления;
8 – болт крепления кожуха сцепления к маховику;
9 – первичный вал коробки передач;
10 – муфта подшипника выключения сцепления;
11 – вилка выключения сцепления;
12 – шаровая опора вилки выключения сцепления;
13 – подшипник выключения сцепления;
14 – упорный фланец нажимной пружины;
15 – чехол вилки выключения сцепления;
16 – пружина вилки;
17 – опорное кольцо нажимной пружины;
18 – кожух сцепления;
19 – толкатель вилки выключения сцепления;
20 – регулировочная гайка;
21 – контргайка;
22 – защитный колпачок;
23 – цилиндр привода выключения сцепления (рабочий цилиндр);
24 – оттяжная пружина вилки;
25 – скоба оттяжной пружины

Педаль и главный цилиндр привода сцепления

1 – пробка;
2 – корпус главного цилиндра;
3 – перепускное (компенсационное) отверстие;
4 – прокладка штуцера;
5 – штуцер;
6 – стопорная пружинная шайба;
7 – поршень главного цилиндра;
8 – уплотнительное кольцо;
9 – поршень толкателя;
10 – крючок;
11 – кронштейн педалей сцепления и тормоза;
12 – пружина сервопривода педали сцепления;
13 – оттяжная пружина педали сцепления;
14 – ограничитель хода педали сцепления;
15 – педаль сцепления;
16 – толкатель поршня;
17 – защитный колпачок;
18 – стопорное кольцо;
19 – впускное отверстие;
20 – уплотнительное кольцо (кольцевой клапан);
21 – перепускное отверстие поршня;
22 – рабочая полость цилиндра;
23 – пружина;
24 – прокладка

Рабочий цилиндр и вилка выключения сцепления

1 – подшипник выключения сцепления;
2 – шаровая опора;
3 – вилка выключения сцепления;
4 – толкатель;
5 – регулировочная гайка;
6 – контргайка;
7 – оттяжная пружина;
8 – пробка корпуса;
9 – штуцер для прокачки;
10 – корпус цилиндра;
11 – уплотнительное кольцо;
12 – защитный колпачок;
13 – поршень;
14 – уплотнитель;
15 – тарелка;
16 – пружина;
17 – опорная шайба;
18 – стопорное кольцо

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление, с центральной нажимной диафрагменной пружиной и гасителем крутильных колебаний на ведомом диске.
Ведущая часть сцепления – неразборный узел, включает в себя кожух 18 (см. рис. Сцепление в сборе) сцепления, нажимный диск 4 и диафрагменную нажимную пружину 2. Кожух сцепления крепится к маховику 6 установочными штифтами и болтами 8. Нажимный диск 4 соединен с кожухом 18 тремя парами стальных пластин, каждая из которых одним концом приклепана к кожуху, а другим – к нажимному диску. Через фиксаторы нажимный диск соединяется с наружной кромкой диафрагменной пружины 2, которая опирается на два кольца 17 круглого сечения, неподвижно закрепленных на кожухе ступенчатыми заклепками 3.
Ведомый диск 5 – стальной, имеет радиальные прорези, которые делят его на двенадцать секторов, отогнутых в разные стороны. К секторам диска, независимо друг от друга, крепятся заклепками фрикционные накладки. Для гашения крутильных колебаний ведомый диск соединен со ступицей при помощи гасителя крутильных колебаний (демпфера).
Привод выключения сцепления гидравлический. Он состоит из главного цилиндра 2 (см. рис. Педаль и главный цилиндр привода сцепления), цилиндра выключения сцепления 10 (см. рис. Рабочий цилиндр и вилка выключения сцепления), вилки 3 и подшипника 1 выключения сцепления, резервного бачка и педали сцепления с сервопружиной. Бачок и цилиндры привода соединены между собой трубопроводами.
С июня 1972 г. по ноябрь 1978 г. на описываемых автомобилях устанавливался кронштейн педалей сцепления и тормоза, выпускаемый специально для этих моделей. С декабря 1978 г. устанавливается кронштейн, унифицированный по месту крепления, для автомобилей с вакуумным усилителем и без него. На унифицированных кронштейнах устанавливается педаль сцепления с автомобиля ВАЗ 2103.

ВАЗ 21011 — 1982 г.в. после полной реставрации /жигули СССР — ВАЗ 2101 (011)

ВАЗ 2101- 2107 -2121 СЦЕПЛЕНИЕ СЛОМАЛОСЬ.

Замена сцепления ВАЗ 2101 / Как поменять сцепление на Лада 2101 — САНЯ МЕХАНИК

Инструкция по замене главного цилиндра сцепления ! На ваз 2101-07!

Регулировка сцепления ваз 2107

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
