Не работают стоп-сигналы на автомобилях ваз 2105, 2107

Не горят габариты ВАЗ 2104, 2105, 2107

На автомобилях ВАЗ 2104, 2105, 2107 установлено 4 габаритных огня (габаритов): по одному в передних блок-фарах и по одному в задних фонарях. Отказ какого-либо из них работать — довольно распространенное явление. Разберем причины этой неисправности — «почему не горят габариты на автомобилях ВАЗ 2104, 2105, 2107».

Признаки неисправности «не горят габариты ВАЗ 2104, 2105, 2107»

Не работать может один габарит, два габарита (спереди или сзади, с правого либо левого борта, крест-накрест) или вообще все.

Перегорела лампочка габаритного огня

Самая распространенная причина. Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты лампочки в патроне

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Пропала «масса» к фарам или задним фонарям

Нарушение контакта с «массой» приводит к отказу работать не только одного габарита, но и целой блок-фары или заднего фонаря.

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2104, 2105, 2107 крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

Нарушен контакт в соединительной колодке фары или заднего фонаря

Либо окислился, либо колодка присоединена неплотно. В такой ситуации может не гореть либо одна лампа габарита либо фара целиком. Несколько раз надеваем-снимаем колодку чтобы восстановить контакт.

Осыпалась дорожка в плате заднего фонаря

При длительной эксплуатации автомобиля, или если установлена деталь низкого качества возможно осыпание (перегорание) дорожки к патрону лампы габаритного света в задних фонарях.

Нарушен контакт в соединительных колодках монтажного блока реле и предохранителей

Проверьте колодки Ш12 (Х12), Ш13 (Х13), Ш9 (Х9), Ш6 (Х6) монтажного блока. Или Ш2 (Х2) — выводы 1 и 3 в случае если не горят все габариты.

Перегорел предохранитель в монтажном блоке

Если перегорел предохранитель №14 (F14), не будут гореть габаритные огни в передней левой блок-фаре и в заднем правом фонаре. Если №15 (F15), то не будет гореть габарит в передней правой фаре и заднем левом фонаре, то есть крест-накрест.

Предохранители нужно заменить исправными и в дальнейшем установить причину их перегорания. Возможно в электрической цепи имеется короткое замыкание.

Неисправен выключатель наружного освещения на панели приборов

Не будут гореть все габариты. Извлеките выключатель, снимите с него колодку проводов. Соедините отрезком провода выводы черного и желто-красного провода. Включите зажигание. Если габариты загорелись — выключатель неисправен и подлежит замене.

«Обрыв» в электрической цепи подключения габаритных огней

Необходимо по схеме подключения проверить участки цепи отвечающие за не горящий габарит. Подробнее: «Как найти обрыв в электрической цепи автомобиля».

Схема включения наружного освещения автомобиля ВАЗ 2105

Схема включения габаритов 2107.

Схема подключения габаритов (наружного освещения) автомобиля ВАЗ 2107, 21074

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начинаем с Классики

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите картер КПП от грязи, чтобы было легче найти датчик, и чтобы в масло не попала грязь.

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

Расположение датчика на Классике

  • Если провода оборваны, то ищите по торчащим контактам.
  • Если же провода все еще на датчике, то отсоедините их.
  • Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
  • Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

Обратите внимание! Картер КПП очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка

  • После чего зачистите посадочное место от грязи при помощи ножа.
  • Вместе с грязью удалите металлическую шайбу и замените ее на новую.

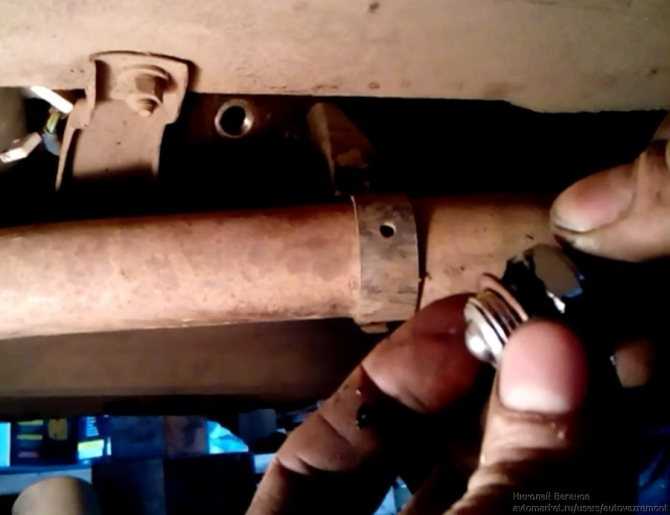

  • Вставьте датчик и закрутите его при помощи того же ключа до упора.
  • Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 2109

ВАЗ 21099 замена датчик заднего хода

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
  • По ходу движения автомобиля датчик находится с левой стороны.
  • Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
  • Опять же – к датчику подходят провода электропроводки.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и вороток.
  • При помощи головки снимаем датчик.

ВАЗ 2109 замена датчика заднего хода

Помните! Замена датчика заднего хода на автомобиле, имеющем передний привод, характеризуется небольшими подтеками масла из картера КПП.

  • Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Как можно быстрее вставьте новый датчик.
  • Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
  • Подключите провода электропроводки.
  • Долейте необходимое количество масла.

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

  • Суть процесса такая же.
  • Поднимите автомобиль при помощи домкрата.
  • При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
  • Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
  • Отсоедините разъем электропроводки от датчика.
  • При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
  • Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

Примечание. Лучше всего делается замена датчика на холодном автомобиле, так как меньше вытечет масла. Хотя это и не принципиально.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Закрутите датчик при помощи ключа или головки.
  • Протрите картер КПП от масляных следов.
  • Подключите провода.
  • Долейте уровень масла в коробке передач до необходимого.
  • Установите обратно защиту двигателя (при необходимости).

Почему подсветка приборной панели выключена

Я приведу пример из моей жизни. Летом я ездил на рыбалку с другом на автомобиле ВАЗ 2115. По дороге к месту прибытия освещение приборной панели выключилось. Неисправность может показаться незначительной для дня, но вечером и ночью водитель в этой ситуации не может сосредоточиться на показаниях приборов, а значит, необходимо было устранить неисправность.

Что делать в этой ситуации, где нужно искать причину неисправности? Запасные лампочки были в наличии, предохранителей нет. А может причина не в предохранителях, а в зазоре или отсутствии контакта? Сразу вообще не поймешь с чего начать. То есть мы задали себе одно мнение: как тогда определить вину в этом случае?

1.9 Замена лампочек

Сервисное обслуживание и эксплуатация

Руководства → ВАЗ → 2101 (Жигули)

Лампочки ближнего и дальнего света Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять кожух с задней части фары, поворачивая его против часовой стрелки.
2. Отсоединить разъем электрических проводов (В).
3. Снять пружину крепления лампочки (А).
4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары.
5. Заменить лампочку.
6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо.
7. Установить пружину крепления и разъем проводов.
8. Проверить правильность функционирования лампочки.
9. Закрепить кожух на задней части фары.
Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять кожух с задней части фары.
2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света).
3. Заменить лампочку.
4. Вставить держатель в гнездо.
5. Убедиться в том, что патрон лампочки хорошо закреплен.
6. Проверить установку и функционирование лампочки.
7. Закрепить кожух на задней части фары.

Лампочки фар дальнего света Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять скобу (А) крепления крышки и снять крышку фары.
2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С).
3. Отсоединить разъем проводов.
4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару.
5. Установить пружину крепления лампочки.
6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С задней стороны бампера отодвинуть наружу зажим крепления.
2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки.
3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его.
4. Нажать на лампочку, повернуть ее влево и извлечь.
5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ
АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН
1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла.
2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления.
АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ
1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря.
2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере.
2. Повернуть влево и извлечь держатель лампочки.
3

Заменить лампочку, которая вдавливается в держатель.

4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.

Освещение багажника В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

1

При помощи отвертки осторожно снять плафон лампочки.
2. Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установив переключатель в среднее положение (лампа выключена).
2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку.

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

  1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
  2. Зондируйте каждый провод по всей его длине.
  3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
  4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
  5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины

Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля

Блок-фары

Здесь находятся лампочки поворотников, габариты, ближний и дальний свет. Чтобы добраться до габаритных огней и лампы ближнего и дальнего освещения, нужно:

Снять защитный колпак. Проворачиваем его против часовой стрелки, указатели нанесены на нем. Он не имеет резьбы, а снимается поворотом на 180 градусов. Во внутренней его части имеются «усики», которыми он фиксируется в корпусе блока фары.

Снимаем проволочный фиксатор. Он фиксирует лампы ближнего освещения в корпусе отражателя. Этот фиксатор изготовлен из упругого металла, поэтому снимать его нужно аккуратно. Верхние его концы вынимаем из пазов и опускаем вниз, освобождая гнездо лампочки дальнего и ближнего света.

Вынимаем лампу из отражателя, держа за цоколь, снимаем штекер.

Меняем лампочку габаритов

Вынимаем ее из корпуса отражателя вместе с гнездом. Если долго не делали этого, то вытащить ее будет проблематично. Для этого снимаем блок ближнего и дальнего света. В отверстие отражателя вставляем палец, нащупываем лампочку габаритов и выталкиваем ее с небольшим усилием.

Чтобы заменить, нужно слегка надавить на лампочку и провернуть ее вполоборота. Она выйдет из фиксаторов цоколя и с легкостью вынимается. Вставляем новую в обратной последовательности.

Видео, инструкция по замене лампочек в фарах и габаритах ВАЗ «Семерка»:

Указатели поворотов

Проворачиваем патрон поворотника против часовой стрелки на пол оборота в корпусе блока фары.

Вынимаем его. Лампа, аналогично габаритам, фиксируется в патроне двумя «усиками». Поэтому, слегка надавили на нее, провернули и вынули ее. Патрон сделан в виде единой пластины с прорезью с одной стороны. Поэтому лампочку нужно вытаскивать из него с небольшим усилием, потому что контакты ее будут цепляться за патрон.

Видео о доработке указателя поворотов в блоке фары ВАЗ 2105-07, снятие и замена лампы в нем:

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме

Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога. Он может перетереться или перегореть при проведении сварочных работ

Он может перетереться или перегореть при проведении сварочных работ.

схема электрических соединений стоп-сигналов ВАЗ 2105 электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Комплектующие для модернизации задних фар

Для такой массовой модели, как ВАЗ 2107, множество небольших отечественных и зарубежных компаний выпускают множество вариантов светотехники для тюнинга, которая легко монтируется на штатные места и не требуют переделки конструкции кузова. Альтернативные задние фонари ВАЗ 2107 могут быть сделаны как на основе ламп накаливания, так и светодиодов. Последние стоят дороже, но имеют ряд преимуществ:

  • Меньшее энергопотребление. Светодиоды потребляют в 10 раз меньше энергии, чем лампы накаливания аналогичной яркости.
  • Быстрое срабатывание. Лампы накаливания загораются не сразу, им требуется время на разогрев спирали, светодиоды же начинают светиться в полную силу сразу после подачи напряжения.
  • Более высокая информативность сигналов, достигаемая за счет оригинального расположения световых индикаторов.
  • Повышенная яркость в сравнении со штатными приборами.

Задние фары для тюнинга ВАЗ 2107 представлены на рынке в обширной номенклатуре. Условно их можно разбить на пять групп:

  • Спортивный вариант, отличающийся четырьмя круглыми и двумя прямоугольными световыми указателями. Они могут быть скомпонованы отдельно и помещены в пластиковый корпус, окрашиваемый в цвет кузова авто.
  • Фонари Skylain с тремя круглыми указателями и двумя прямоугольными указателями поворота и стоп-сигнала, расположенными над ними. Корпуса фонарей изготавливают из прозрачного пластика с хромовым покрытием.
  • Задние фонари «реснички» – отличаются оригинальной формой и светодиодными указателями поворотов, которые отлично видны даже при ярком солнечном свете.
  • Тонированные задние фонари, разработанные специально для тех, кто любит необычные световые решения. Более мощные лампы, устанавливаемые в них, обеспечивают хорошую заметность сигналов даже при ярком свете.
  • Светодиодные фонари классического дизайна, индикаторы в которых расположены аналогично штатным. Пользуются популярностью за счет быстрого срабатывания и высокой яркости сигналов.

Для монтажа тюнингованных задних фар достаточно снять штатные задние фонари ВАЗ 2107 и установить на их место новые. Процедура снятия и установки описана выше, в разделе «Тонировка задних фар ВАЗ 2107».

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.

На ВАЗ 2105 тюнинг возможен в таких вариантах:

  • приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
  • бюджетным вариантом является подсветка приборов светодиодами разного цвета;
  • более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Почему не горят задние стоп-сигналы

Для того чтобы найти причину неисправности, нужно действовать методом исключения. Начинать можно с самых простых неисправностей, постепенно двигаясь к самым сложным и трудоемким.

В первую очередь, необходимо отыскать электрическую схему конкретной модели машины именно этого года выпуска. Потому что они могут различаться.

На модели ВАЗ 2110 задний стоп-сигнал горят благодаря следующим элементам: монтажный блок предохранителей, концевые включения, лампы. Именно их работу и надо проверить.

Задний стоп-сигнал на ВАЗ 2110

Огни горят только при включенном зажигании. Провода идут от монтажного блока к концу стоп-сигналов. Когда он замыкает контакты, ток идет к лампам.

Не горят задние стоп-сигналы по следующим причинам:

      1. Нарушен контакт разъемов.
      2. Перегорели лампы. Они подключены параллельно, это значит что если лампа перегорит, она будет не работать в гордом одиночестве.
      3. Плохой контакт в месте вывода фонарей. В данном случае проблема может не ограничиться только задними стоп-сигналами.
      4. Неисправен концевик стоп-сигналов.
      5. Оборвалась проводка.
      6. Окислились или загрязнились контакты.
      7. Перегорел предохранитель.

В первую очередь следует проверить состояние предохранителя стоп-сигналов. Если новый предохранитель перегорел сразу – в проводке присутствует короткое замыкание во избежание пожара необходимо проверить состояние всей проводки.

Если контакты окислились или на них есть грязь – нужно или заменить или очистить.

Для того чтобы проверить питание на плюсовом проводе, нужно включить зажигание и зафиксировать педаль тормоза в активном состоянии.

Устройство и характерные неисправности задних фонарей ВАЗ-2107

Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:

  • левого и правого рассеивателей;
  • левого и правого токопроводников;
  • двух ламп мощностью 4 Вт и двух патронов к ним;
  • шести ламп мощностью 21 Вт и шести патронов к ним;
  • четырёх гаек М5.

Задний фонарь ВАЗ-2107 состоит из рассивателей, токопроводников, ламп и патронов

Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:

  • отсутствие массы на фонаре;
  • перегорание лампы;
  • окисление контактов;
  • обрыв или перетирание проводки;
  • выход из строя контактов разъёма и др.

Нет массы

Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:

  • стоп-сигнала (красный);
  • габаритных огней (коричневый);
  • противотуманных ламп (оранжево-чёрный);
  • лампы заднего хода (зелёный);
  • указателя поворотов (чёрно-голубой).

Провода на разъёме идут в определённой последовательности и имеют свою расцветку

Перегорела лампа

Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:

  1. Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;

  2. Ключом на 10 открутить 4 гайки, на которых крепится фонарь;

  3. Отсоединить разъём электропитания;

  4. Извлечь блок-фару и заменить перегоревшую лампу.

В фонарях заднего хода ВАЗ-2107 используются лампы мощностью 4 Вт и 21 Вт

Окислились контакты

Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.

Обрыв проводки

Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.

Выход из строя контактов разъёма

Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.

Схема подключения

На разъёме платы дорожки, ведущие к патронам разных ламп, обозначены цифрами:

  • 1 — масса;
  • 2 — стоп-сигнал;
  • 3 — габаритные огни;
  • 4 — противотуманные огни;
  • 5 — фонарь заднего хода;
  • 6 — указатель поворотов.

Дорожки, ведущие к патронам разных ламп, обозначены определёнными цифрами

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
