Основы правильного выбора герметического состава для коробки передач

Для чего нужна прокладка между ГБЦ и клапанной крышкой

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

  • Обеспечивает плотность установки крышки к фланцу ГБЦ;
  • Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Как снять крышку клапанов на ВАЗ-2112 16 клапанов: фото, видео

Хэтчбеки семейства 2112 выпускались с разными 16-клапанными двигателями – 21124 и 21120. Перед тем, как снять крышку клапанов, на ВАЗ-2112 надо будет разобрать крепление впускного модуля, а также снять все кронштейны, закреплённые на крышке сверху. Также отключают высоковольтные провода, а с двигателя 21120 удаляют модуль зажигания. Рассмотрим все шаги подробнее.

Дальше на видео показано, как выглядит деталь, которую требуется снять.


Крышка головки блока цилиндров ВАЗ 2112, плоская клубтурбо

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

  1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов. Что нужно отключать от ресивера
  2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
  3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить. Долой ресивер!

От крышки ГБЦ отсоединяют шланг вентиляции картера.

Последний штрих перед демонтажём

На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

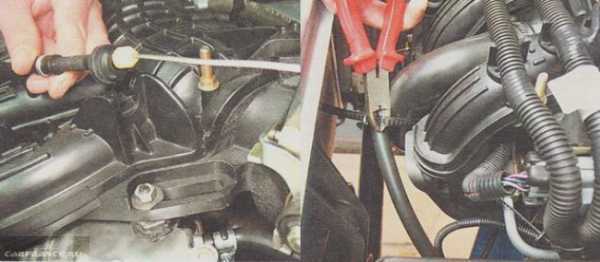

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

Освобождаем все патрубки

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

Точки крепления пластиковой детали:

  • Ключ «на 10»: две гайки 1;
  • Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Крепление модуля впуска

Демонтаж, основная операция

Ключом «на 10» отворачиваем болты на кронштейнах: один из них крепит кабели форсунок, второй – это крепление проводов дроссельного узла.

Два «лишние» кронштейна

Оба кронштейна удаляют. Торцовым ключом «на 8» откручивают 14 или 15 винтов на крышке. На этом демонтаж завершается, но крышка может удерживаться герметиком.

Финальное действие

При монтаже герметик наносят на нижнюю кромку детали. А рекомендуемый момент затяжки винтов – 2,0-4,6 Н*м.

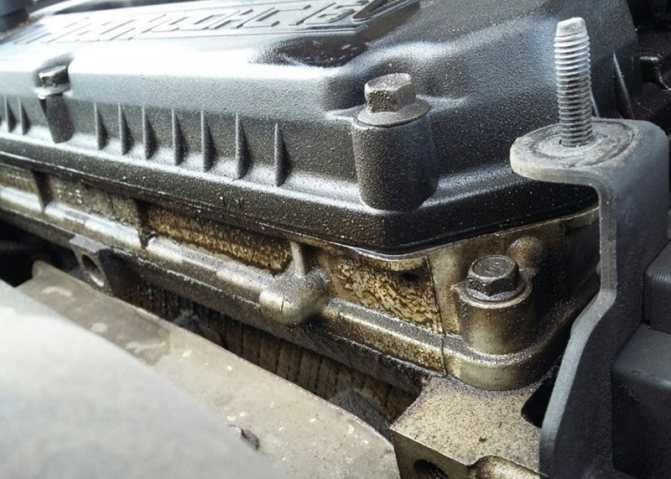

Устранение утечки масла, с крышки клапанов! ваз 21112

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

Точки крепления пластиковой детали:

  • Ключ «на 10»: две гайки 1;
  • Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Диагностика проблемы

Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.

Автомобиль Ваз 2110

На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы

Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации

Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы, нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:

  • Появились проблемы с включением первой передачи. В частности, рычаг КПП невозможно будет включить, а иногда и переключиться с первой скорости на вторую.
  • Вместо первой передачи включается задняя. Представьте: вы собираетесь тронуться с места и включаете первую скорость, но вместо этого ваше транспортное средство начинает двигаться назад. Возможно, после перехода на «нейтралку» проблема исчезнет, но со временем она может повториться вновь. В этом случае в 98% проблема заключается именно в карданчике кулисы, то есть к рычагу скоростей это никак не относится.
  • Возможны проблемы с включением первой и пятой скорости. Одновременно все передачи будут работать нормально.

Новый компонент трансмиссионной системы ВАЗ 2110

Появился большой люфт селектора КПП, то есть при переключении рычага вы заметили, что появился зазор. По всей видимости, в вашем транспортном средстве из строя вышла кулиса и ее регулировка уже не поможет: придется производить ремонт механизма.
Появился новый сторонний шум, нехарактерный для КПП вашего ВАЗ 2110. В частности, кулиса начала звенеть, то есть из-под агрегата вы чувствуете отчетливый звон. Эту проблему можно назвать болезнью ВАЗ 2110, поскольку с ней сталкивались многие автолюбители. В данном случае причиной поломки может стать неточность, допущенная при сборке автомобиля на предприятии либо ошибки, которые допустил автовладелец или мастер на СТО при регулировке механизма. Также стоит отметить, что зачастую звон проявляется после того, как производились работы по ремонту ходовой части.
Скорость может попросту выскакивать. То есть вы включили какую-либо передачу, но при разгоне автомобиль сразу же теряет мощность, поскольку рычаг КПП самовольно включает нейтральную скорость. Здесь потребуется произвести точную регулировку.
Вибрации рычага КПП. Если кулиса неисправна, то водитель может почувствовать повышенную вибрацию селектора коробки передач. Зачастую это свидетельствует о появлении небольшого зазора в шарнирах агрегата КПП.

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Практические рекомендации

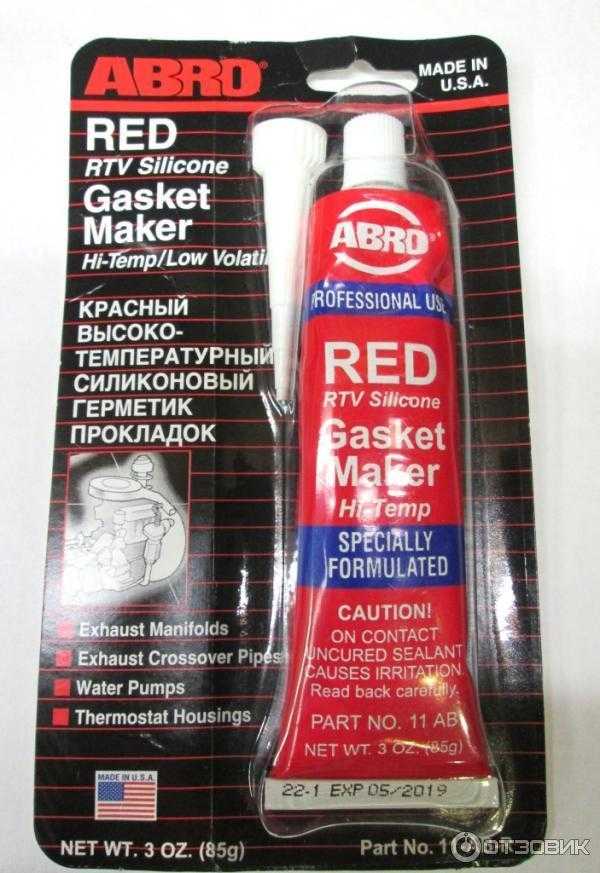

Независимо от того, на герметик какой марки вы выбрали существуют общие правила применения таких материалов при герметизации клапанной крышки.

Полная полимеризация материала происходит через несколько часов. Более точная информация о времени вулканизации указана в инструкции или на упаковке. Таким образом, до полного высыхания герметика эксплуатация и запуск двигателя недопустимы. В противном случае герметик не будет работать.

Перед нанесением материала поверхности следует очищать от загрязнений и следов старых уплотнителей, а также обезжиривать. Главное не использовать наждачную бумагу или другие абразивные методы, так как это повредит поверхности.

При сборке клапанной крышки рекомендуется использовать динамометрический ключ. Сама затяжка выполняется в два этапа: сначала предварительная, потом полная. Момент затяжки крепления клапанной крышки для каждой модели автомобиля различается, и его следует строго соблюдать. В противном случае произойдет перекос крышки, и она быстро потеряет герметичность.

Количество герметика должно быть средним. Это обусловлено тем, что при меньших количествах материала эффективность герметизации практически никакая, а если герметика много, то он может попасть в двигатель, что приведет к поломке. Помимо этого нельзя покрывать герметиком всю прокладку. Рекомендуемая толщина слоя – 3-4 мм.

Герметик укладывается в паз крышки. Затем нужно выждать 10 минут, и лишь затем можно установить процедуру. Это делается для того, чтобы обеспечить более эффективную герметизацию.

Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада Приора [ править ]

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

1. Отсоедините провод клеммы «минус» аккумуляторной батареи.

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле Лада Приора»).

5. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров на автомобиле Лада Приора»).

7. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров на автомобиле Лада Приора»).

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…

11. Выньте распределительные валы из опор головки блока цилиндров.

13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением
