Ваз 21099 - неисправности и ремонт электростеклоподъемника

Установка и подключение стеклоподъемников с электроприводом на ВАЗ 2109

В период популярности «девяток», монтаж электростеклоподъемников производился далеко не на всех автомобилях ВАЗ 2109. Наличие таких устройств в автомобиле было скорее роскошью, чем обычным атрибутом машины. С течением времени, вкусы автовладельцев изменились, а сама опция стала более доступной.

На современном этапе, электрические стеклоподъемники являются неизменной составляющей автомобилей. Этому способствуют и отечественные производители, которые выпускают механизмы для различных моделей, в том числе, ВАЗ 2109. И если изначально автомобиль не был оборудован столь полезным устройством, то его можно поставить самостоятельно. Как производится установка стеклоподъемников и их подключение? Что учесть при выполнении работы? Рассмотрим эти моменты ниже.

Виды электрических стеклоподъемников, и что лучше всего подойдет для «девятки»?

Сегодня устанавливается три типа электростеклоподъемников:

Реечные. Их особенность заключается в слабости конструкции и необходимости периодической смазки.
Тросиковые. Эти механизмы не отличаются надежностью и скоростью перемещения стекла. Преимущества заключаются в низкой цене и возможности замены мотора, в случае его повреждения.
Шарнирно-рычажные. Такие устройства отличаются быстрым движением стекла, небольшой шумностью, достаточной мощностью и способностью двигать даже примерзшее, стеклянное полотно.

В нашей статье рассмотрим процесс установки и подключения стеклоподъемников модели «Гранат». В комплекте к модели идет все необходимое для монтажа — кнопки, провода, заглушки, необходимое крепление, а также манжеты, для протяжки проводов из стойки в полость двери. Неплохие отзывы имеют модели «Беркут» и «Катран», но установка стеклоподъемников этого типа немного сложнее.

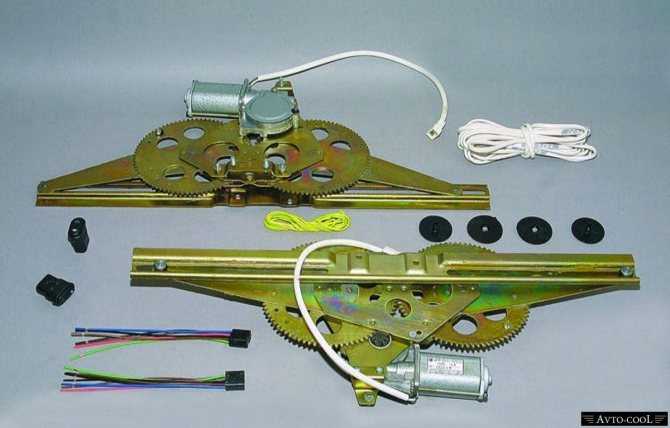

Электростеклоподъемники Гранат на ВАЗ 2109

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

Виды электростеклоподъёмников и какие из них лучше для ВАЗ 2109

ЭСП бывают различных типов.

тросиковые (слабые и очень неторопливые, плюс в дешевизне и возможности заменить отдельно мотор, если тот вдруг сгорит);
реечные (слабоваты, по опыту эксплуатации — требуют регулярной смазки);
шарнирно-рычажные (работают быстро, шумят негромко, достаточно мощные: легко справляются с примерзшими стеклами).

Останавливаем свой выбор на последних, под названием «Гранат». Тем более, что в комплект у этих ЭСП входит все необходимое для установки – электропроводка, кнопки, заглушки, весь необходимый крепеж, резиновые манжеты для протягивания проводки из стойки внутрь двери.

Также есть «Катран» и «Беркут», у них немного другое устройство и установка чуть сложнее, но по отзывам тоже неплохие.

Разновидности электрических стеклоподъемников для ВАЗ-2109

Прежде, чем браться за установку ЭСП в автомобиль, необходимо ознакомиться с представленными на рынке вариантами механизмов, оценить их конструкцию и выяснить, какой тип наиболее точно подходит для установки на ВАЗ-2109.

Различают следующие виды электростеклоподъемников:

Тросиковые. Данный вид ЭСП выгодно отличается от конкурентов низкой ценой и возможностью отдельно поменять электромоторчик в случае, если он выходит из строя. При этом на деле они проявляют себя как слабый механизм. К тому же, эти стеклоподъемники медленно работают.
Реечные ЭСП. Как и в предыдущем варианте – слабый механизм, который требует тщательного обслуживания, то есть частой смазки деталей.
Шарнирно-рычажные. В процессе эксплуатация проявляют себя с лучшей стороны: быстро поднимают и опускают стекла, при этом издают мало шума и не испытывают проблем в работе в зимний период, когда стекла примерзают к элементами кузова.

Очевидными выбором, если хотите получить комфорт при использовании ЭСП, являются именно шарнирно-рычажные механизмы. Предлагаем использовать в своем автомобиле ЭСП под названием “Гранат”. Также большим плюсов этой модели является то, что в наборе вы получаете все нужные для подключения компоненты: кнопки, заглушки, полный набор крепежных элементов, проводка, а также манжеты, необходимые для прокладывания проводов внутрь двери.

Конечно, на выбор есть и другие ЭСП этого рода: “Катран”, “Беркут”, но они имеют чуть более иное строение и для их установки придется приложить больше усилий. Впрочем, отказываться от них только по этим критериям не совсем верно, поскольку автовладельцы хорошо отзываются об их эксплуатации.

Видео-обзор установки электростеклоподъемников на ВАЗ 2109:

Отсутствует масса

Также причиной неработающего стеклоподъемника может служить масса. Место подключения у нее не самое лучшее, она находится в ногах у водителя слева у двери. Зачастую там происходят окисления, из-за чего теряется контакт и механизм перестает работать.

На один контакт приходит как масса центрального замка, так и стеклоподъемника. Поэтому диагностировать проблему можно и по отказу в работе охранной системы, но лучше зрительно оценить контакт на образование окислений и ржавчины.

Если обнаружили, что масса в ненадлежащем состоянии, стоит очистить место контакта и сами клеммы наждачной бумагой, после собрать и обработать специальным составом, который предотвратит появление различных примесей и защитит метал.

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Лада 2114 › Бортжурнал › Проблема с неработающим пассажирским стеклоподъемником решена

Всем доброго времени суток.Практически сразу после того, как пересел на 2114, столкнулся с проблемой временами не работающего стеклоподъемника с пассажирской стороны. Виделось это примерно так:Из-за того, что это случалось в основном после мойки. стал грешить на то, что дверь каким-то чудесным образом заливает. Завожу машину- стеклоподъемник не работает, проедусь, нажимаю… чудеса просто.Поиск по гуглу/драйву выдал несколько возможных причин:1. Обрыв провода либо замыкание на массу в месте перехода проводов из салона в дверь,2. Выход из строя моторчика стеклоподъемника/износ шестерни на механизме.3. Неисправность кнопкиПерегоревший предохранитель отмел сразу же- со стороны водителя ведь все исправно.Вчера выдался свободный вечер, стал разбирать обшивку. Осмотрел все возможные провода в двери и уже готов был смотреть дальше, в гофре, но.В двери есть два провода, соединенные через разъем белого цвета(сами провода белого и голубого цвета, на фото видно как они выглядят.

Было обнаржено, что один из проводов с одной стороны вылез из фишки, таким образом, видимо, прыгая на кочках контакт то появлялся, то пропадал.Поэтому, если столкнетесь с проблемой подобного рода- сперва проверяйте все соединения, таким образом можно обойтись малой кровью)__________________На 2113 стояла тюнинх решетка радиатора. Так вышло, что перед продажей я установил купленную на разборке заводскую, а эта оставалась пылиться+ была не в отличном состоянии, со сломанными креплениями.Принялся из нее делать глухую решетку(а возможно с дырками, а возможно с сеткой).Растянул по вертикали. чтобы придать более ровную форму.обтянул тканью и облил эпоксидкой. Посмотрим что из этого выйдет.Всем мир.

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Что делать если не работает стеклоподъемник ваз-2114

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Демонтаж престарелых стеклоподъемников

Отсоедините «минус» на АКБ либо воспользуйтесь кнопкой отключения «массы».
Дальше аккуратно снимите обивку двери. Крепится она пластмассовыми пистонами, так что проблем возникнуть не надлежит: поддеваем край возле пистона и тянем. В крайнем случае после замените сломавшиеся крепежи новыми (стоят копейки).
Перед тем как снимать стеклоподъемный механизм, введёте стекло в положение, при котором к крепежным болтам будет свободный доступ черед техническое дыра двери, и зафиксируйте его обычным скотчем.
Открутите болты, которыми фиксируется стекло.
Внизу двери открутите гайку направляющей.
Возле ручки стеклоподъемника открутите еще 3 гайки. После этого можно вынимать механизм из полости двери сквозь самый большой проем (тянем наверх).

Как заменить стеклоподъемник на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва с той двери автомобиля на которой вы собираетесь производить работу, снимите обшивку. (Как снять обшивку, вы сможете найти в статье: «Замена обшивки двери на новую»)

2) Теперь снимите боковое стекло с двери автомобиля, воспользовавшись для этого статьей, по «Замене стекла на боковой двери автомобиля».

3) Затем с помощью удлинителя с накидной головкой, отверните две гайки которые крепят среднюю часть направляющей механизма.

4) Следом отверните ещё одну гайку нижнего крепления.

5) А после чего выверните гайку верхнего крепления.

6) Теперь при помощи всё того же удлинителя с накидной головкой, выверните полностью три гайки, которые крепят сам механизм стеклоподъемника.

7) И в завершение операции, через отверстие во внутренней части двери извлеките стеклоподъемник.

Установка: 1) В начале установите новый стеклоподъемник на свое место. А после установки закрутите все болты и все гайки которые его крепят.

Примечание! К болтам и гайкам крепления стеклоподъемника относятся: 1. Три гайки крепления механизма стеклоподъемника. 2. А так же гайка верхнего крепления направляющей. 3. Гайка нижнего крепления. 4. И две гайки среднего крепления направляющей механизма. 5. И последние болты которые крепят стекло к механизму.

2) Когда стеклоподъемник будет установлен, перейдите к завершающей установки стекла и обшивки двери на свое место.

Дополнительные видео-материалы: Более подробную инструкцию по замене стеклоподъемника, вы сможете найти в видео-ролике, который размещен чуть ниже:

Примечание! Из видео ролика вы узнаете: Как снять и установить обшивку с двери автомобиля, а так же в нем будет подробное снятие и установка стекла и ко всему этому будет производится замена самого стеклоподъемника на новый!

Пошаговая инструкция

Выполняется замена тросика

Рассмотрим процедуру подробно. Первоначально отключают питание от аккумуляторной батареи. В противном случае рекомендуется удалить предохранители цепи прикуривателя и освещения транспортного средства. Затем демонтируется обивка двери. Этот процесс выполняется легко. Новичкам рекомендуется использовать универсальный съемник крепежных пистонов. Чтобы снять штатный механизм поднятия стекла, потребуется зафиксировать стекло в определенном положении.

Для этого используют подручные материалы, в том числе и скотч. Следующий шаг предусматривает демонтаж резиновых заглушек из отверстий под кабельные выводы и боковых обивок под приборами панели. При необходимости боковая обивка не снимается. Получить доступ можно и через специальные отверстия. В этом случае применяется протяжка. Она вставляется в канал стойки.

Затем к кронштейну стекла с помощью болтов М6 присоединяется регулировочная пластина. Предварительно понадобится установить ее в наклонный паз. Перед тем как подключить стеклоподъемники на ВАЗ 21099, потребуется в верхнее отверстие вставить механизм в сложенном виде. Он фиксируется с помощью 3-х гаек М6 и стопорных шайб. Винт устанавливается в среднее отверстие.

Затем потребуется демонтировать 2 декоративные заглушки, находящиеся на передней панели. Для этого отсоединяется провод от прикуривателя. Через отверстия в дверях и их стойках протягивается кабель. Необходимо учесть, что эти провода и те, которые идут к электродвигателю, не должны соприкасаться с подвижными частями системы. Проводка крепится с помощью изоленты или скотча.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Пошаговая инструкция

Выполняется замена тросика

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Какое средство лучше для раскоксовки поршневых колец

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.
