Ваз 2109 21099 2108

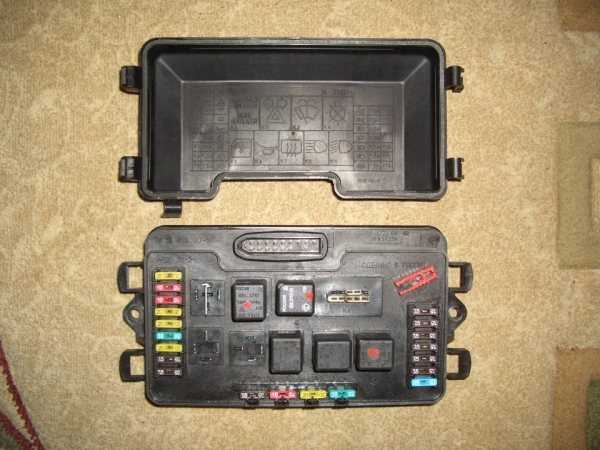

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя	Номинальный ток	Электрическая цепь, за которую отвечает
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Как обнаружить короткое замыкание

Иногда все исследования и принятые меры не достигают нужного результата – стоп-сигналы ВАЗ 21099 по-прежнему не горят. Тогда вероятней всего в проводке автомобиля случилось короткое замыкание. Постоянная замена предохранителя, вероятно, свидетельствует о коротком замыкании. Изредка износостойкость предохранителя – не показатель, однако ток из-за касания положительной и отрицательной клемм все равно будет вытекать. Заметить это можно по вечно севшему аккумулятору.

Чтобы найти причину, необходимо открепить участок соединения от предполагаемой утечки тока. Для этого надо расстыковать все его соединительные колодки, но сам поврежденный провод не трогать, согласно правилам техники безопасности. Дотронуться одним краем прибора *Мультиметр*, а другой конец к *массе* машины (это может быть любой край железного кузова). Прибор обнаружит короткое замыкание и зазвенит, показывая соответствующий параметр.

Нужный участок провода следует внимательно изучить, определяя потертости, окисления и возможные заломы. Места провода, соприкасающиеся с кузовом, или имеющие повышенное натяжение, вероятней всего есть причиной короткое замыкание. Поврежденный кабель нужно поменять или хотя бы, как временная мера, заизолировать. Воспользоваться мультиметром снова проверив сомнительный участок цепи, если *звонок* отсутствует, значит цепь исправна.

Зачастую причиной короткого замыкания служит чрезмерное окисление проводов в наконечниках. В таком случае помочь может шлифовальная бумага для зачистки от имеющейся коррозии или окисления. Если под рукой отсутствует мультиметр можно использовать обычную лампочку, она будет загораться при коротком замыкании.

Применяя методы обследования электроцепи, реально в своем гараже заняться починкой подфарников, добиваясь почти профессионального мастерства. Автолюбитель воспользуется советами, экономя семейный бюджет.

Как проверить датчик заднего хода

Чтобы убедиться, что в системе вышел из строя датчик заднего хода, необходимо отключить контактную фишку с детали, замкнуть контакты и включить зажигание. Если задний свет включился, ДЗХ неисправен.

Второй способ диагностики — замер сопротивления на регуляторе. Потребуется мультиметр, прибор переводят в режим измерения сопротивления. С датчика снимается колодка, щупы омметра присоединяются к выводам датчика, включается зажигание, рычаг переводится на задний ход.

Исправный элемент покажет сопротивление равное нулю, при этом сработает зуммер тестера. Если датчик неисправен сопротивление на дисплее будет стремиться к бесконечности, звуковой сигнал не поступит.

Не работает «печка» на автомобилях ВАЗ 2108, 2109, 21099, причины

Многим владельцам автомобилей ВАЗ 2108, 2109, 21099 знакома ситуация, когда после включения электродвигателя вентилятора отопителя («печки») он не работает или работает, но только на самой большой, или на самой маленькой скорости. Рассмотрим от чего так бывает и, что делать в такой ситуации.

Причины отказа электродвигателя вентилятора отопителя — «печки»

— Неисправен переключатель скоростей отопителя

Самое простое — отошла от вибрации его задняя часть (круглая фишка с несколькими контактами), либо в ней или на самом переключателе окислились контакты. Следует восстановить соединение переключателя, контакты зачистить. Для этого придется разобрать часть передней панели.

— Пропала «масса» в электрической цепи включения электродвигателя «печки»

На ВАЗ 2108, 2109, 21099 минусовой провод отходит от самого электродвигателя и крепится рядом с ним к кузову автомобиля. Зачищаем контакт для восстановления «массы».

— Неисправна проводка электрической цепи включения электродвигателя вентилятора

Возможно просто отошла соединительная колодка или окислились соединения. В худшем случае произошел «обрыв» в каком-либо проводе. По схеме находим проблемное место.

— Неисправен сам электродвигатель

В первую очередь под подозрением щетки электродвигателя и его коллектор (к которому они прижимаются). Щетки могут быть изношены или разрушены, могут зависнуть. Коллектор изнашивается или загрязняется. В любом случае необходимо снять электродвигатель отопителя, разобрать его и проверить наличие неисправности.

Во вторую очередь, в электродвигателе может произойти межвитковое замыкание обмотки якоря. В таком случае будет гореть предохранитель «печки» (4-й или F7 в блоке 2114). Электродвигатель под замену.

Причины работы электродвигателя вентилятора отопителя только на малой скорости

— Неисправен переключатель скоростей отопителя

Окислились контакты или вышел из строя сам переключатель.

— Загрязнен или окислен коллектор якоря электродвигателя

Необходимо снять электродвигатель, разобрать и зачистить коллектор.

— Вал якоря заклинивает в подшипниках

Со стороны электродвигателя возможны посторонние звуки (скрежет, визг, скрип). Может перегорать предохранитель. Заменяем электродвигатель.

Причины работы электродвигателя отопителя только на большой скорости

— Неисправен переключатель скоростей отопителя

— Сгорел дополнительный резистор электродвигателя вентилятора отопителя

Примечания и дополнения

— Электродвигатель вентилятора отопителя («печки») может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Еще статьи по обогреву и вентиляции салона автомобилей ВАЗ 2108, 2109, 21099

— Не греет печка, причины

— Двигатель не прогревается, причины

— Двигатель перегревается, причины

— Удаление воздушной пробки из системы охлаждения двигателя автомобиля

— Схема: кран отопителя («печки») ВАЗ 2108, 2109, 21099

Где искать сгоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, и напряжение на его контактах отсутствует? Начните диагностику с проверки предохранителя. Для этого ничего не придется разбирать, а из инструментов потребуется лишь мультиметр в режиме тестера либо же самодельный тестер из лампы и двух проводов.

Естественный вопрос, возникающий в ситуации, когда не работает прикуриватель ВАЗ-2114: “Какой предохранитель нужно проверять и где его искать? “

В «Самарах» четырнадцатой модели этот элемент защиты расположен в монтажном блоке, находящемся в моторном отсеке автомобиля. Откройте капот, и в дальнем правом углу (если смотреть на лобовое стекло) вы увидите черный пластиковый бокс. Это и есть монтажный блок автомобиля.

Предохранитель прикуривателя, в зависимости от модификации авто, может быть обозначен как F4 или F7. Он рассчитан на максимальный ток в 30 А (в некоторых модификациях его номинал может составлять 20 А).

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

• Снимите минусовую клемму аккумулятора.
• Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
• Приподнимите блок насколько возможно и вытащите все разъемы снизу.
• Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
• Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
• После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Перегорает предохранитель при включении задней передачи

Сегодня столкнулся с неприятной ситуацией. На парковке включил заднюю и в один момент погасла приборная панель и не включилась камера заднего вида. Заменил предохранитель, который перегорел, но при включении задней — ситуация вновь повторилась. У кого-то было что-то подобное? Где могло закоротить, какие в проводке «слабые» места?

UPD: Проблема заключалась в том, что сотрудники СТО, на котором готовили машину к прохождению сертификации, очень коряво спаяли провода когда подключали задние противотуманные фонари. Проблему обнаружили, качественно и быстро устранили.

1. всем привет. может кто подскажет, почему перегорает предохранитель при включении задней передачи на ваз 2110? Вопрос от: Андрей Романчук 2. Добрый день! У меня ваз 2107, сильно запотевают все стекла. в чем может быть проблема? Вопрос от: Олег Третьяков.Перегорает предохранитель при включении задней передачи.

Где находится блок предохранителей ВАЗ-21099 карбюратор и его схема

В транспортных средствах отечественного производства часто встречается такая проблема, как поломка одного из электроприборов. Для начала необходимо проверить исправность всех предохранителей, которые установлены в машине. Блок предохранителей ВАЗ-21099 карбюратор имеет вид небольшой коробочки, расположенной около лобового стекла с левой стороны. В случае если в автомобиле предусмотрено два блока, еще одна коробка расположена в салоне около рулевой колонки снизу. Проверено, что расположение под капотом транспортного средства является крайне неудобным. Ведь именно за счет такого размещения, он так часто и выходит из строя. Под капот легко попадают капли дождя, что приводит к намоканию блока. Практически все электрические цепи защищены плавкими приборами.

Тюнинг ВАЗ-21099 своими руками

Блок реле и предохранителей: функции

Почти все участки электрических цепей объединены благодаря монтажному блоку. Данный блок также обеспечивает все важные участки нужными предохранителями и реле.

Монтажный блок позволяет осуществлять ремонт и сборку цепей намного быстрее и легче за счет близкого расположения проводов и реле друг к другу.

В случае неисправности электрики, сила тока в узле увеличивается, поэтому случается короткое замыкание.

Нередко сегодня встречаются на автомобилях такие приборы, которые подходят для многоразового употребления. Во время нагревания они разгибаются и размыкают контакт, а при возвращении к исходной температуре – принимают первоначальный внешний вид.

За счет этого эксплуатационный срок предохранителя значительно повышается, что дает возможность после каждого замыкания не приобретать новый.

Бывает и так, что данные предохранители не принимают начальный вид, поэтому водителю машины необходимо самостоятельно исправить ситуацию и надавить на кнопку после того, как будут найдены истоки проблемы короткого замыкания.

Какой расход топлива ВАЗ-2109 (инжектор, карбюратор)

Символом F обозначены предохранители с порядковым номером, буквой К – сами приборы. Схема обозначения следующая:

• F1 – омывает фары (10 А);
• F2 – обеспечивает аварийку, а также их реле-прерыватель (10 А);
• F3 – отвечает за свет в салоне и задние фары (10 А);
• F4 – отвечает за обогрев заднего стекла (20 А);
• F5 – обеспечивает охлаждение за счет вентилятора, а также за сигнал клаксона (20 А);
• F6 – отвечает за подъем стекол (30 А);
• F7 – обеспечивает в бардачке освещение, а также насос для омывателя (30 А);
• F8 и F9 – свечение противотуманных фар (7,5 А);
• F10 – отвечает за габаритный свет (7,5 А);
• F11 – отвечает за заднюю правую фару (7,5 А);
• F12 и 13 – обеспечивает свет ближнего света и правой фары (7,5 А);
• F14 и 15 – отвечает за свет левой фары дальнего света (7,5 А).

Предохранитель F16 (15 А) выполняет много функций:

1. Указатель поворотов.
2. Контроль за уровнем тормозной жидкости.
3. Контроль за датчиком масла.
4. Контроль за датчиком охлаждения.
5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Для того чтобы менять предохранители, необходимо запомнить их расположение. Схема, которая должна быть указана на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен находиться пинцет, который предусмотрен для замены предохранителей. С его помощью доставать и цеплять мелкие детали становится намного легче.

Чтобы понять, какой предохранитель требует замены, стоит взглянуть на схему, представленную на крышке блока. При полной замене блока нужно полностью отвинтить старую коробку и убрать из нее кроншейны. При этом нужно изучить, где и как соединены провода, чтобы потом их также присоединить к новому прибору.

Как производится замена троса ручного тормоза ВАЗ-2110

Старый и новый тип блока предохранителей ВАЗ-21099

Есть несколько видов предохранителей. Они могут быть старых или новых образцов. Отличаются данные природы своим расположением и формой. При замене старого блока на новый может появиться небольшая проблема. Вентилятор охлаждения двигателя начинает работать в непрерывном режиме. Такую ситуацию можно исправить самостоятельно. Нужно достать провод черного цвета, который выходит из питания вентилятора, и изолировать его. Кроме этого, необходимо сделать то же самое и с черно-белым проводом, который выходит от индикатора включения вентилятора. Клеммы, которые освободились, необходимо соединить одним проводом, после чего прикрепить к ним аккумуляторную клемму.

Дополнительные советы

Гнездо прикуривателя в ВАЗ-2115, а также 14, 09 и других моделях предназначено для электропитания таких бытовых приборов:

• зарядного устройства телефона;
• планшета или ноутбука;
• насоса для автомобильных колес;
• автомобильного пылесоса и другой бытовой техники со специальным разъемом и возможностью питания от сети в 12 В.

При включении таких приборов на длительный срок или при движении происходит перегрев и подгорание контактов. Частая эксплуатация гнезда прикуривателя приводит к быстрому выходу его из строя и может спровоцировать перегорание общего с магнитолой предохранителя.

Замена этой вставки (№ 14) иногда быстро решает проблему. Чтобы предохранительная вставка стартера не сгорала, при производстве работ с использованием прикуривателя во время стоянки (например, накачивании колеса, чистке салона) или прослушивании магнитолы нужно завести автомобиль для работы на холостом ходу.

Нельзя заменять сгоревшие предохранители «жучками». Самодельные вставки неспособны вовремя расплавиться при неисправностях в электроцепи или приборах. Это может привести к возгоранию проводки.

При ремонте контактов не рекомендуется применять скручивание проводов. Этот способ вызывает местный нагрев контакта и тоже может привести к пожару. В автомобильных цепях нужно хорошо пропаивать все контакты или использовать специальные крепления-разъемы.

Вам также может понравиться.

Прикуриватель не относится к тем элементам, при неисправности которых дальнейшая эксплуатация машины невозможна. Его поломка не несет никаких угроз работе двигателя или других узлов автомобиля. Однако без него машина становится менее комфортной.

Давно уже прошли те времена, когда прикуриватель использовался по назначению. Сегодня, как правило, он нужен не для того, чтобы поджечь сигарету, а для обеспечения электропитания различных электронных и электрических приборов: видеорегистраторов, навигаторов, аудио- и видеопроигрывателей, пылесосов, компрессоров и т. п.

В этой статье мы рассмотрим основные неисправности, вследствие которых на ВАЗ-2114 прикуриватель не работает. Кроме этого, мы разберемся в их причинах и попытаемся устранить поломку собственными силами.

Конструктивные особенности

ДЗХ представляют собой коммутационные устройства кнопочного типа, на автомобилях Шевроле Лачетти датчики установлены в верхней части МКПП, заводской номер по каталогу GM — 96192077. Производитель разрешает при замене использовать аналогичные детали с других авто модельного ряда Шевроле. Датчик является неотъемлемой частью трех автомобильных систем.

• Трансмиссии, поскольку расположен в корпусе коробки и начинает работать при переключении рычага коробки в положение заднего хода. Элемент вписан в блок управление МКПП, интегрирован в систему контура трансмиссионной жидкости.
• Электроцепи заднего фонаря, деталь соединена с реле, которое регулирует сигнал питания. Через электрокабель датчик обеспечивается питанием для полноценной работы.
• Электроцепи звуковой или световой индикации, если в модели присутствует такая система. Элемент соединяется со звуковым зуммером и панелью приборов через проводку. Водитель информируется об активации фонаря заднего хода при переводе рычага коробки на 5 передачу.

Независимо от года выпуска авто и модернизации коробки, датчики для Лачетти имеют одинаковую конструкцию, и могут взаимозаменяться главные элементы:

• корпус;
• шестигранник под ключ, резьба в металлической части корпуса для герметичного соединения с МКПП;
• возвратная пружина в корпусе;
• выдвижной цилиндрический штекер или кнопка активации;
• фишка или разъем для подключения к электросети.

Внутренняя часть датчика состоит из двух неподвижных контактов и одного подвижного соединения на возвратной пружине. Для Лачетти используются датчики кнопочного типа, в неактивном положении кнопка всегда выступает из корпуса детали.

Конструктивно регуляторы для Шевроле Лачетти относятся к длиннохвостым конструкциям с цилиндрической кнопкой, при работе вынос кнопки происходит на значительное расстояние.

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

1. Откройте капот и отключите минусовую клемму аккумулятора.
2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Автомобильный прикуриватель – особенности

Еще несколько десятков лет назад рассматриваемый узел выполнял лишь свою основную и тогда единственную функцию – позволял прикурить сигарету. С тех времен многое изменилось, и теперь его гнездо используется чаще как универсальная розетка, позволяющая питать от бортовой сети:

• смартфоны;
• навигаторы;
• планшетные компьютеры;
• видеорегистраторы;
• пылесосы;
• компрессоры и пр.

Таким образом, функциональность прикуривателя (а точнее, его гнезда) существенно возросла. Проблемы рассматриваемого элемента проистекают из-за невысокой надежности соединения и передачи тока чрезмерно большой мощности. Розетка прикуривателя не слишком хорошо подходит для питания бытовых электроприборов и не способна обеспечить надлежащий контакт.

Вибрации, вес переходников и неосторожные движения – как водителя, так и пассажиров – часто приводят к тому, что соединение нарушается и возникает искрение. Также постепенно ослабляются фиксаторы гнезда. Все это способно привести к короткому замыканию, повреждающему как саму электрическую цепь ВАЗ, так и ее отдельные элементы.

Выводы

Итак, проблемы с задней скоростью на Калине диагностировать и устранить довольно легко, за исключением, если проблема в механической части самой КПП. Для этого потребуется разборка и определение неисправности, что не каждому по плечу. Поэтому, если автолюбитель не уверен в том, что справится с проблемой самостоятельно, рекомендуется поехать на автосервис.

Причин, по которым не включается задняя передача, есть не мало, поэтому иногда совсем не просто понять, что послужило причиной этой неисправности. Более того, в автомобилях «напичканых» электроникой и всевозможными датчиками именно проблема с электроникой или контактами становится причиной, по которой задняя скорость перестает включаться.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина.

Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.
