Проверка катушки зажигания и ее цепей

Замена свечей зажигания на приоре

Добро пожаловать! Свеча зажигания – очень важная хоть и небольшая по размерам вещь, которая нужна для воспламенения топливо воздушной смеси в цилиндре двигателя автомобиля, более простыми словами, благодаря ним автомобиль едет и если их выкрутить то вы его уже больше не заведёте, потому что смесь которую они поджигают не будут воспламеняться в связи с чем и двигатель не заведётся.

Примечание! Для того чтобы заменить свечи на приоре (А они находятся вообще в другим местах, в отличие от 8 клапанных двигателей), вам нужно будет запастись: Набором гаечных ключей, а так же самим свечным ключом который идёт специально для автомобиля и ко всему этому нужен будет щуп, которым вы будете проверять свечи на зазор который у них выставлен, вить если зазор у электродов свечи будет слишком мал (Бракованная свеча, но её можно сделать нормальной при помощи этого самого щупа) то вам нужно будет отрегулировать его и тем самым вернуть в правильный зазор, при котором двигатель будет работать нормально, уверенно и не глохнуть!

Где находятся свечи зажигания? Свеча зажигания в 16 клапанных двигателях в отличие от 8 клапанных находятся в кардинально другом месте, они всё так же продолжают быть ввёрнуты в головку блока цилиндров, но только в 16 клапанных автомобилях они сверху завёрнуты когда на 8 клапанных их прекрасно видно сбоку, для наглядности чуть ниже вы сможете поглядеть на фото, на котором указаны стрелками четыре модуля зажигания под которыми и находятся свечи.

Примечание! Но такую картинку как выше, вы на своём автомобиле не увидите, так как двигатель 16 клапанного автомобиля закрывается всегда сверху так называемым экраном (Указан красной стрелкой), данный экран вам придётся снять и только после этого вы сможете добраться до модулей зажигания, а уже после модулей, до самих свечей! (О том как снять этот экран, вы узнаете чуть позже, по мере прочтения данной статьи)

Когда нужно менять свечи зажигания? Свечи подлежат замене если двигатель у автомобиля начал троить, то есть при троение, двигатель будет дёргаться, а так же плохо будет набирать скорость и вообще будет ощутимо хуже ехать, кроме того при неисправности свечи двигатель будет ещё хуже запускаться.

Это всё признаки, а что насчёт рекомендациях которые даёт завод изготовителя спросите вы? Разберём это по подробней! Согласно рекомендации завода, если свечи самые обычные и их электроды состоят из меди или иттрия, тогда их нужно менять с периодичность в 30.000 тыс. км.

, потому что они быстро выгорают, но если вы используете свечи электроды которых покрыты платиной или иридиевым покрытием, то такие свечи гораздо меньше вам придётся менять где то каждые 60.000 тыс. км.

, а всё потому платина более устойчива к высоким температурам и кроме того она обладает устойчивостью к коррозии электродов свечи, где она и применяется!

Как заменить свечи зажигания на ВАЗ 2170-ВАЗ 2172?

Примечание! Как ранее мы уже говорили, для того чтобы поменять свечу нужен будет специальный свечной ключ который идёт для 16 клапанных автомобилей, а специальный нужен лишь потому что он снаряжен магнитной вставкой которая будет удерживать свечу когда вы её выкрутите и будете вынимать из отверстия, соответственно без магнитной вставки свечу вам достать будет труднее!

Снятие: 1) В самом начале операции, снимите экран с двигателя чтобы он не мешал дальнейшей работе, так как он большую часть двигателя закрывает, а о том как его снять, читайте в статье называется которая: «Замена экрана двигателя автомобиля».

2) Затем от каждого модуля зажигания (Всего модулей четыре, каждый идёт по отдельности на каждую свечу зажигания, модули были ещё стрелками на втором фото сверху показаны) отсоедините колодки проводов (Для наглядности на фото ниже приведён только лишь один модуль зажигания, а его колодка указана красный стрелкой) которые к ним подсоединены, данные колодки держатся на фиксаторах отогнув которые, колодку можно будет отсоединить от модуля, а после этой операции возьмите в руки ключ и с его помощью выверните все гайки которые крепят модуль к двигателю автомобиля (Одна гайка, крепящая один модуль указана синей стрелкой).

Примечание! Когда гайка крепления будет отвёрнута, выньте модуль который указан синей стрелкой, из отверстия в котором он находится и после этого отложите его в сторонку и проследите за тем чтобы на него не попадала вода, а иначе он может быстро выйти из строя при подключении!

Порядок замены свечей зажигания

Хотя порядок замены довольно простой, все же хотелось обратить внимание на некоторые моменты, помогающие избежать ошибок в процессе замены

Отсоединение высоковольтных проводов от свечей зажигания

Для этого возьмитесь за резиновый наконечник высоковольтного провода и потяните на себя, чтобы отсоединить провод от свечи зажигания.

Каждый высоковольтный провод пронумерован и соответствует порядковому расположению цилиндров в двигателе.

Нумерация значительно облегчает обратную последовательность одевания высоковольтных проводов. Вы их уже не перепутаете.

Очистка пространства вокруг свечи

Для этого лучше использовать аэрозольный очиститель двигателя, которые продаются в каждом магазине запчастей. Напор струи достаточно сильный, поэтому любая грязь отлетает моментально.

Данная процедура не обязательная, но желательная, так как предотвращает случайное попадание грязи в цилиндр через свечное отверстие. Удалив грязь, можно приступать к выкручиванию свечей.

Выкручивание свечей зажигания

На 8 кл. двигателях используются свечи под ключ на 21. Часто такие ключи называются «свечными» и имеют форму трубки с профильным шестигранником на конце. Но все чаще в наборах инструментов начинают встречаться обычные удлиненные головки на 21, специально предназначенные для отворачивания свечей зажигания.

После того, как вы вывернули старую свечу, не торопитесь устанавливать новую.

Очистка свечного колодца

Перед тем, как ввернуть новую свечу зажигания, убедитесь в отсутствии грязи в свечном колодце. Если под рукой есть мощный пылесос, то эту грязь можно удалить с его помощью. Однако у подавляющего большинства его может не оказаться под рукой, поэтому берем отвертку, кусок тряпки и начинаем аккуратно удалять остатки грязи из колодца.

Очищенное углубление под свечу должно выглядеть примерно так.

Если на плоскости примыкания уплотнительного кольца и блока цилиндров будет грязь, то это поспособствует перекосу уплотнительного кольца (при затягивании свечи) и снижению герметичности.

Вворачивание новых свечей рукой

После того, как вы удалили всю грязь из свечного колодца, можно приступать к вворачиванию новых свечей зажигания. Для начала заверните все свечи до упора рукой. Да, именно рукой!

Впоследствии это поможет завернуть свечи с нужным моментом затяжки.

Затягивание свечей зажигания на ½ оборота

Когда мы закрутили свечи от руки, они вплотную коснулись головки блока цилиндров своим уплотнительным кольцом. Далее нам предстоит затянуть их с нужным моментом затяжки. При отсутствии динамометрического ключа, нужного момента затяжки можно достичь путем доворачивания свечи на ½ оборота или на 180 градусов, что мы и сделаем.

Обратите внимание, у меня на воротке-удлинителе одета головка с четырехгранником. Она послужит отличным ориентиром

Поворот головки с четырехгранником на 180 градусов будет говорить нам о том, что нужный момент затяжки достигнут. Затяните таким образом все четыре свечи зажигания.

ВАЖНО: 1/2 оборота новая свеча проделывает за счет сжатия уплотнительной шайбы. При повторном закручивании свечи, уплотнительная шайба уже замята

Поэтому «старую» свечу зажигания нужно затягивать не на 1/2 оборота, а на 1/12 оборота, что соответствует «5 минутам» на циферблате часов.

Последствия чрезмерной перетяжки свечей зажигания

Если закрутить свечи зажигания чрезмерно, то это может повлечь за собой следующие неисправности:

  • Срыв резьбы в головке блока цилиндров;
  • Повреждение керамического изолятора свечи;
  • Пробой свечи;
  • Пробой высоковольтного провода;
  • Пробой высоковольтной катушки зажигания;
  • Прогорание поршня.

Перечисленные выше неисправности, как правило, вытекают одна из другой. К примеру, если свечу «пробило», то следующей неисправностью (через какое-то время) будет «пробой» высоковольтного провода, а затем уже и «пробой» самой катушки. Ввиду нарушения изоляции (пробоя) искрообразование в свече зажигания будет неконтролируемым, как неконтролируемым будет и воспламенение горючей смеси в цилиндре двигателя. А это будет приводить к детонации и последующему прогоранию поршня. Казалось бы, просто перетянул свечу, а тут на тебе, – прогорел поршень. Конечно, все это произойдет не сразу и не вдруг, но зачем до этого доводить?

Финальным этапом в замене свечей зажигания будет одевание высоковольтных наконечников, каждого на свое место. Благодаря тому, что высоковольтные провода пронумерованы, вы их не перепутаете, когда будете устанавливать. Если вы все сделаете правильно, то двигатель ответит вам долгим сроком службы, а замену свечей зажигания в двигателе Лада Гранта, на этом, можно считать завершенной.

Как проверить исправность катушки зажигания

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки. Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

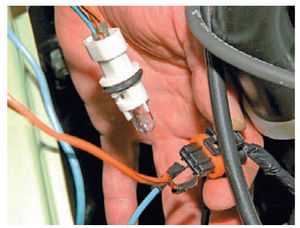

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от , на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

  • снижение мощности двигателя;
  • работа мотора с перебоями;
  • прерывистое движение на холостом ходу;
  • некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Что значит ошибка P0301?

P0301 (и другие коды P030X, такие как P0302, P0303 и т. д.) проще, чем можно было бы ожидать. Потому что ЭБУ уже определил, в каком цилиндре возникла проблема, избавив вас от диагностической головной боли.

Последняя цифра кода P030X обозначает номер пропускающего зажигания цилиндра. Код P0302 означает пропуски зажигания в цилиндре 2, P0303 — это цилиндр 3 и так далее.

Код P0300 обозначает случайные пропуски зажигания. Это означает, что несколько цилиндров пропускают зажигание случайно. Коды от P0300 до P0308 называются кодами пропуска зажигания.

Если у вас одна их этих ошибок, нужно как можно быстрее устранить неисправность. Если водить автомобиль в таком состоянии, вы нанесете вред каталитическому нейтрализатору.

Проверка катушки зажигания и ее цепей

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Покупка новых проводов

В данном разделе опишем, какие высоковольтные провода лучше на Калину приобрести в автомагазине. Штатные провода от универсальные детали от «АвтоВАЗ» обойдутся приблизительно в 500-600 рублей. В комплекте 4 штуки. Комплектующие для «Калин» ранних годов выпуска дешевле — около 400 рублей. Высоковольтные провода Калина 8 кл. на 50-70 рублей дешевле. В продаже имеются провода сторонних производителей, в том числе иностранных. Например, провода марки «HUCO» отличаются увеличенным изоляционным слоем и стоят, соответственно, дороже — около тысячи рублей. Полный жгут проводов зажигания на «Калину» стоит в онлайн-магазинах около пяти тысяч рублей.

В среде «калиноводов» популярны «высоковольтники» марки «SLON». Эти изделия отличаются пластичностью, стойкостью к изломам и, в целом, имеют больший ресурс в сравнении с заводскими комплектующими при конкурентной цене — около 700 рублей.

Проверка напряжения на выводе колодки проводов

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.

Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:

Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.

Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.

Существует несколько способов проверки функциональности проводки без использования измерительных приборов:

  1. Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
  2. Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.

Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.
