Устройство и конструкция системы вентиляции салона lada priora

Система рециркуляции воздуха салона

Справочная информация из Руководства по эксплуатации:

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Кнопка включения рециркуляции воздуха

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я. Сделаю.

В качестве доп. информации использовал статью с сайта лада2111.рф (Установка рециркуляции воздуха ВАЗ 2110)

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Меняем масло

Данная процедура не представляет особой сложности, вам не потребуется использовать какие-либо профессиональные инструменты и оборудование, а ее выполнение может занять от силы один час. Помните лишь о необходимости использования качественных расходных запчастей и смазывающих жидкостей, что и позволит избавить от каких-либо сложностей в последующем с эксплуатацией автомобиля.

Используемые инструменты

Для выполнения данной работы вам потребуется фильтр, моторное масло, чистая тряпка, емкость объемом не меньше 4 литров, ключ для снятия масляного фильтра, ключ на 17.

В том случае, если вручную открутить фильтр у вас не получится, можно пробить его корпус отверткой и использовать ее как рычаг, сняв таким образом фильтрующий элемент. Если вы используете отвертку для снятия фильтра, то пробивать его корпус необходимо у самого низа. Это позволит исключить повреждение штуцера.

Пошаговая инструкция

Выполнять замену масла в двигателе необходимо на горячем моторе. Для этого вам следует либо предварительно поездить на машине, либо завести мотор и дать двигателю поработать около 10 минут. Теплое масло будет с легкостью вытекать через нижнее отверстие, и вы сможете практически полностью слить его из картера силового агрегата.
Автомобиль для выполнения таких сервисных работ необходимо загнать на подъемник или смотровую яму. Открываем капот и выкручиваем пробку маслозаливной горловины. Открутить такую пробку можно с легкостью вручную.
Далее спускаемся под автомобиль и снимаем имеющуюся защиту двигателя. Под картер двигателя подставляем пластиковую емкость объемом не меньше 4 литров. Находим пробку сливного отверстия, расположенную на картере двигателя, после чего аккуратно ключом на 17 ослабляем затяжку.
Выкручивая пробку, действуйте максимально аккуратно, так как можно обжечься горячим маслом. Выкручиваем ее окончательно и дожидаемся полного вытекания масла. Обычно на это уходит около получаса.
В том случае, если автомобиль имеет солидный пробег, и давно не проводили замену масла, можно выполнить промывку двигателя . Для чего используется специальный промывочный состав. Его заливают в двигатель, предварительно скрутив сливную пробку. Заводим мотор и даем поработать около 15 минут. После этого сливаем такую промывочную жидкость и меняем фильтр.
Замена масляного фильтра не представляет особой сложности. Он посажен на резьбу и вам необходимо лишь открутить его, аккуратно слив старое масло

Новый фильтрующий элемент до половины заполняем свежей автосмазкой и аккуратно прикручиваем его на посадочную резьбу.
Обратите внимание на наличие прорезиненой прокладки, которая отвечает за герметизацию такого соединения. Фильтр необходимо закручивать вручную на три четверти оборота от момента соприкосновения фланца блока цилиндров и кольца.
Далее заливаем в двигатель приблизительно 3 литра автосмазки и проверяем уровень с помощью щупа. Уровень должен находиться посередине между минимальной и максимальной риской.
После чего закрываем маслозаливную горловину, заводим двигатель, и даем ему поработать на холостом ходу несколько минут.
После этого глушим мотор и дожидаемся его охлаждения, проверяем щупом уровень масла и, при необходимости, доливаем еще около 500 миллилитров

На этом все сервисные работы завершены.

Уровень должен находиться посередине между минимальной и максимальной риской.
После чего закрываем маслозаливную горловину, заводим двигатель, и даем ему поработать на холостом ходу несколько минут.
После этого глушим мотор и дожидаемся его охлаждения, проверяем щупом уровень масла и, при необходимости, доливаем еще около 500 миллилитров. На этом все сервисные работы завершены.

Сколько нужно лить масла и какое выбрать?

Чтобы узнать, сколько нужно лить масла, снова обращаемся к руководству Приоры – в систему следует лить от 3,2 до 3,4 л. Сначала заливается 3,2 литров нового масла. После этого силовая установка должна поработать около пяти минут. Далее необходимо узнать уровень при помощи щупа. Если отметка находится между значением MIN и MAX, значит уровень соблюден. При необходимости можно долить рабочую жидкость. Главное, чтобы масло не превысило уровень MAX. Вам необходимо приобрести 4 литра масла.

Замена осуществляется на ту же марку, что залита в системе. Мы знаем основную информацию о двигателе – это бензиновый агрегат на 16 клапанов. Для силовой установки Приоры подойдут образцы со следующими параметрами:

• 5W-30, рабочие температуры: от -30 до +25°С.
• 5W-40 – от -30 до +40°С.
• 10W-40 – от -25 до +40°С.
• 15W-40 – от -15 до 40°С.

Если вы проживаете в холодном регионе, то можно выбрать 0W. Этот вид смазочной жидкости не замерзает при -35°С. Также существуют варианты для летней эксплуатацию. Разумеется, они замерзнут даже в небольшой мороз. В паспорте Приоры указано, какое масло лучше лить и сколько его требуется.

Кондиционирование салона Лады-Приоры

В теплое время года для охлаждения салона автомобиля необходимо установить органы управления климатической системой в следующие положения:

• Регулятор включения вентилятора 5 устанавливается в одно из положений (Panasonic – 16 положений; Halla CCC – 4) «зоны сектора» или положение AUTO.
• Нажимается кнопка включения кондиционера 6.
• Регулятором направления воздушного потока 7 устанавливается нужное направление (рекомендовано положение ).
• Регулятором 9 устанавливается желаемая температура воздуха в салоне автомобиля (рекомендуется регуляторы 5 и 7 устанавливать в положение AUTO).

ВАЖНО!

Кондиционер работает только при работающем двигателе (при этом температура наружного воздуха должна быть не ниже -5°C) и при положении регулятора включения вентилятора 5 в любое положение, отличное от выключенного. Если регулятор направления воздуха установлен в положение , то хотя бы одно из сопел, подающих воздух в зону дыхания водителя и пассажиров (расположены в центральной части торпедо) или сопел, обдувающих боковые стекла, должно быть открытым, иначе испаритель может обледенеть и перекрыть подачу воздуха в салон автомобиля.

Чтобы ускорить процесс охлаждения воздуха в салоне автомобиля рекомендуется на несколько минут кнопкой 4 включать режим рециркуляции воздуха, при этом воздух из внешней среды поступать не будет. Не следует использовать длительное время режим рециркуляции, поскольку это станет причиной прекращения воздухообмена в салоне автомобиля с наружным воздухом и выноса избытка влаги – это будет способствовать запотеванию стекол и может вызвать сонливость водителя.

В начало страницы

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Какое масло выбрать и какой объем заливать

Моторное масло следует выбирать исходя из условий эксплуатации автомобиля, возраста и пробега. Лада Приора в разные годы выпускалась с разными моторами:

1. с 2007 года ставили 126 мотор 1,6л., 16кл., 106 л.с.
2. с 2011 года ставят 116 1,6л., 16кл., 98 л.с.
3. с 2013 года ставят 127 1,6л., 16кл., 106 л.с.

Для этих двигателей подойдут масла вязкостью:

5W-30, температура использования от минус 25-30°С до плюс 20-25°С

5W-40, температура использования от минус 25-30°С до плюс 35-40°С

10W-40, температура использования от минус 20-25°С до плюс 35-40°С

15W-40, температура использования от минус 10-15°С до плюс 35-40 °С

Не обязательно приобретать дорогое масло, можно купить как масло отечественных производителей, рекомендованных АвтоВАЗом, так и импортные масла.

Распределение воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Приора

1 — воздуховод бокового дефлектора; 2 — воздуховод обдува стекол; 3 — корпус воздухораспределителя; 4 — заслонка; 5 — мотор-редуктор заслонок; 6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей.

При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.

Контроль уровня и необходимый объем

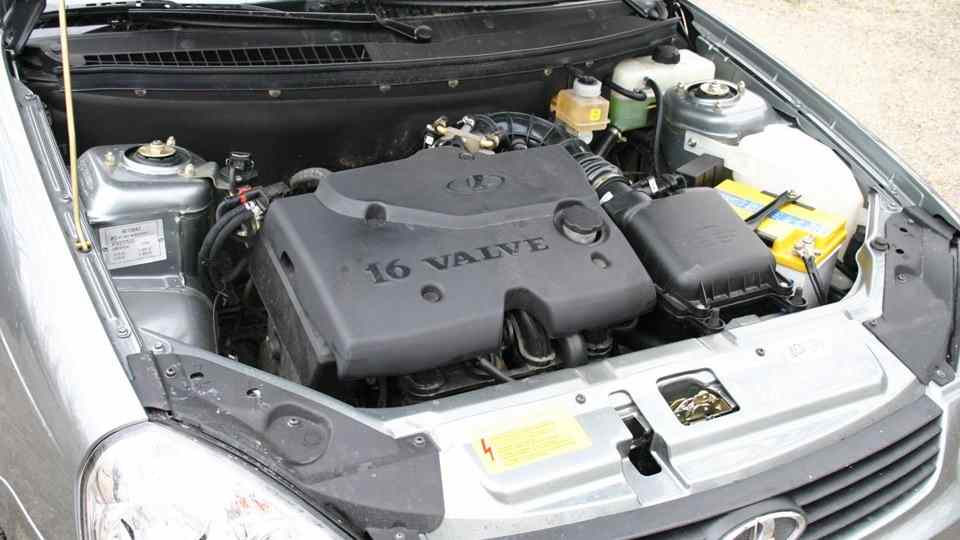

Теперь разберем, какое количество литров входит в 16 клапанный двигатель Лады Приоры. Рабочий объем смазки в норме составляет три с половиной литра, такое количество жидкости должно войти в агрегат.

Процедура контроля выполняется на холодном двигателе, чтобы масло полностью стекло по внутренним стенкам ДВС вниз.

Проверить, сколько масла в двигателе Приора, можно следующим образом:

1. Откройте капот машины.
2. Найдите измеритель уровня жидкости, он устанавливается в головку блока цилиндров.
3. Извлеките щуп из контрольного отверстия, его надо протереть тряпкой.
4. Установите измеритель обратно до упора и еще раз вытащите его. Уровень смазки должен быть между отметками MIN и МАХ на щупе.

Подробнее о том, как устранить причину быстрого расхода жидкости, вы можете узнать из видеоролика, снятого каналом Парабелум шилов.

Возможные причины расхода масла

Сколько смазки заливается в систему, мы разобрались, теперь рассмотрим основные причины быстрого расхода вещества:

1. Использование масла, не соответствующего стандарту двигателя. Если жидкость не предназначена для моторов отечественных авто или ее качество слишком низкое, часть смазки будет уходить на нагар.
2. Неполадки, связанные с неисправностью силового агрегата. К примеру, из строя могли выйти поршневые кольца, маслосъемные колпачки или другие компоненты двигателя машины.
3. Условия эксплуатации. Если водитель предпочитает агрессивный стиль вождения, часто ездит на большой скорости и любит быстро ускоряться, даже качественное масло будет уходить на нагар.
4. Не притираются стенки цилиндров двигателя, поршневые кольца или сами поршни. Такая проблема более актуальна для новых силовых агрегатов, а также моторов, которые подвергались капитальному ремонту.
5. Утечка жидкости. Если масло уходит из системы, автовладельцу необходимо периодически лить его в ДВС, чтобы восполнить объем. Нужно произвести диагностику системы смазки на предмет поврежденных уплотнителей и сальников.
6. Повышенное потребление смазочного вещества может быть связано с проблемой утечки жидкости в систему охлаждения. Это вызвано повреждением головки блока цилиндров или износом прокладки ГБЦ. Такую неисправность можно решить только путем демонтажа уплотнителя и его замены.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

• движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
• движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
• езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
• движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
• если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Новая Лада: Комплектация Лада Приора норма (фото, особенности и опции) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADAОтметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится.

С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Особенности регулировки света фар

На водительское сиденье желательно посадить помощника или положить груз весом около 75 кг. На автомобиле должны быть хорошо накачаны шины и заправлен бак хотя бы наполовину, чтобы приблизить его вес к весу, при котором он ежедневно эксплуатируется.

Регулировка осуществляется на вертикальной стене или стенде, на которые наносится разметка.Чтобы правильно отрегулировать оптику, должна быть возможность отъезжать от стены на расстояние 5-10 метров. Это дает возможность создать имитацию освещения на дороге.

Схема разметки на стену

Для нанесения разметки необходимо машину поставить ближе к стене и . Затем необходимо поочередно отметить центр следа от каждой фары и центры их симметрии. Соединив эти точки, получаем горизонтальную линию. Затем ниже следует нанести параллельно еще две линии. Вторую на расстоянии 5-12 см, а третью на расстоянии 22 см от первой. Кроме того, нужно провести вертикали через точки центра машины и фонарей.

После включения света необходимо добиться, чтобы на второй линии находилась верхняя точка света. Регулировка производится с помощью электрокорректора фар. Отрегулированный свет будет хорошо освещать дорогу, не будет слепить встречных водителей.

Как производить замену смазки для мотора Приоры

Сама процедура вовсе несложная, при наличии небольшого опыта. Заранее придется приготовить масло, новый масляный фильтр, а также несколько чистых тряпок для проведения замеров, вытирания рук и прочего. Как только Вы нашли сливной краник, подставьте в это место любую ненужную тару, чтобы в нее стекало масло. После того, как оно покинет систему, извлеките старый фильтр и установите на его место новый.

Если планируете пользоваться промывочной жидкостью, значит, самое время залить ее в систему. Мотору нужно дать поработать примерно с четверть часа, а затем удалить промывочную временную смазку. Теперь через горловину заливайте новое масло. Естественно, каждый владелец Приоры должен знать, сколько смазки требует двигатель его автомобиля. Этот объем составляет в диапазоне 3,2–3,4 литра, поэтому придется приобретать 4‑литровую канистру. Зато все, что останется, можно будет использовать для доливки, поскольку масло так или иначе будет постепенно уходить из системы.

Как понять, что она заполнена и больше не требуется смазки — спросите Вы? Совершенно логичный вопрос. Для этого дайте двигателю несколько минут поработать и заглушите его. После того, как он остынет, вытащите контрольный щуп из гнезда и оботрите его. Теперь замерьте, сколько масла в системе. Процедуру советуют проделать пару раз. Правильно, когда уровень смазки расположен между минимальной и максимальной отметкой на щупе.

В каких случаях необходима замена двигательной смазки

От характеристик смазки и ее качества будет зависеть работа силового агрегата и эксплуатация самого автомобиля. На Приору завод-изготовитель устанавливал несколько различных двигателей, начиная от 8‑клапанных 21114 и 21116 и заканчивая 21126–21128. У них уже 16 клапанов и они способны выдавать мощность до 120 л.с.

Согласно рекомендациям, которые предоставляет производитель, замену масла необходимо производить в строгом соответствии с регламентом. Для новых автомобилей, как и для тех, которые прошли капитальный ремонт мотора, делать это следует спустя 2,5 – 3 тысячи километров пробега. Когда менять смазку впоследствии? Тут все очень просто — в ходе дальнейшей эксплуатации придется проводить ее замену через каждые 15 тыс. километров или ежегодно, без привязки к пробегу.

Однако это далеко не все ситуации, которые влияют на потребление масла и необходимость его замены. Производители говорят о том, что двигатель может потреблять до 1 литра смазочной жидкости буквально на каждой 1000 пройденных километров. Это обычное явление, особенно для отечественных моторов, но более точная норма потребления зависит от характеристик масла, например, его вязкости, а также эксплуатационных условий. При движении на больших скоростях, частых ускорениях, а также при не обкатанном двигателе степень потребления будет на порядок выше.
