Как сделать развал схождение самостоятельно

Регулировка развала схождения на СТО

Работы по регулировке развала схождения на СТО выполняются с использованием специальных стендов, которые бывают:

  • оптическими;
  • лазерными;
  • компьютерными.

Оптические стенды работают следующим образом: к колёсам крепятся специальные трубки, направляющие луч света на плоскость с вертикальными и горизонтальными шкалами. Угол наклона определяется по положению точки света относительно той или иной шкалы. Такие стенды широко использовались в советский период и сегодня чаще применяются для регулировки развала схождения на автомобилях времён СССР. Стенды этого типа дают высокую погрешность измерений и позволяют определять развал только на одной паре колёс (передней или задней), поэтому выставить все колёса машины под одинаковым углом бывает довольно сложно.

Оптический стенд является наименее совершенным приспособлением для регулирования развала схождения колёс автомобиля

Лазерные стенды в техническом отношении являются следующей ступенью оптических, т. е. здесь тоже применяются законы оптики, но вместо светового используется лазерный луч. Для регулировки развала схождения:

  • на машину устанавливают специальные лазерные излучатели;
  • на колёса крепят зеркала параллельно плоскости вращения;
  • измерительная шкала монтируется напротив зеркала и лазерный луч, исходящий из нулевой точки шкалы, при правильных регулировках должен от зеркала вернуться на своё место.

Если луч возвращается в другую точку, требуется регулировка. Точность измерений на лазерном стенде гораздо выше, чем на оптическом.

Лазерный стенд в настоящее время используется на большинстве СТО

Наиболее совершенным приспособлением для регулировки развала схождения сегодня является компьютерный стенд. Существует несколько разновидностей таких стендов. Чаще всего компьютерный стенд определяет все необходимые величины с помощью специальных датчиков, установленных на колёсах автомобиля. Информация от датчиков передаётся в компьютер, где сравнивается с эталонными значениями параметров для данной марки авто, после чего происходит автоматическая балансировка колёс.

3D стенд способен формировать трёхмерную модель авто, используя при этом:

  • специальные камеры;
  • расположенные на стенде фотоэлементы;
  • процессор с базой данных.

Компьютерный стенд, как правило, помимо основной функции, способен выполнять множество других сопутствующих задач. Измерения, сделанные на таком стенде, являются максимально точными, а регулировки полностью соответствуют требованиям производителя.

Наиболее совершенным приспособлением для регулировки развала схождения сегодня является компьютерный стенд

Как осуществить регулировку схода-развала

Конечно же, каждый водитель знает о том, что наиболее эффективная проверка установки колес может производиться только у квалифицированных специалистов в специальной мастерской на определенном стенде. Но если водитель не хочет тратить лишние деньги или в скором времени предполагается замена других деталей, после которых и будет проведена регулировка развала схождения, то можно отрегулировать угол положения колеса, не пользуясь услугами специалистов.

У заднеприводных автомобилей колеса должны быть повернуты друг к другу, т.е. необходимо обеспечить положительное схождение, у переднеприводных — наоборот.

Особенности выполнения развала схождения ВАЗ 2107 своими руками

Развал схождение ВАЗ 2107 нужно проверять планово либо после аварии, при появлении первых признаков отклонения от нормы.

Лучше, чтобы регулировка производилась специалистами на сервисе, но эту процедуру можно выполнить и своими руками. Главное, делать все максимально аккуратно и внимательно.

Под описываемым определением понимают угол наклона колеса ВАЗ 2107 по вертикали. Если верхняя часть наклонена наружу, то имеет место положительный развал. Соответственно, если элемент наклонен внутрь, то такой угол имеет знак «-» и называется отрицательный развал.

Вторая часть формулировки «развал схождение» означает, что во время движения автомобиля, будет происходить схождение. На машинах с передним приводом он обычно отрицательный, а на авто с задними ведущими – положительный. Такое устройство гарантирует, что при движении произойдет выравнивание, а положение будут параллельным.

Когда необходима регулировка

Регулировка может понадобиться в том случае, если:

  • автомобиль уводит в сторону на ровной дороге;
  • отклонения углов колес на ВАЗ 2107 стали видны;
  • происходит преждевременный или неравномерный износ шин;
  • повышение расхода топлива оказалось выше;
  • подвеска была повреждена.

Если сход развал не соответствует норме, то машину будет постоянно «тянуть» в одну из сторон. Чтобы это определить, достаточно убрать руки с руля. Если регулировка выполнена некачественно, то покрышки авто будут очень быстро стираться, а также могут выйти из строя некоторые детали подвески.

Чтобы произвести развал схождение ВАЗ 2107 без помощи специалистов своими руками, необходимо иметь:

  • нитку с крючками с обоих концов;
  • обыкновенную нитку;
  • бруски толщиной 6 мм и 22 мм;
  • клещи типа «Кобра»;
  • набор гаечных ключей;
  • штангенциркуль.

Что необходимо для успешной регулировки

Для того чтобы регулировка была выполнена успешно, совсем необязательно пользоваться услугами специализированного сервиса. Как отрицательный развал, так и положительный можно привести в норму своими руками.

Перед проведением процедуры следует проверить состояние подвески. Все ее элементы необходимо проанализировать на предмет люфтов.

При их наличии сход развал на автомобиле ВАЗ 2107 выполнить проблематично, а иногда и просто невозможно.

Специалисты рекомендуют нагрузить автомобиль до того, как будет отрегулирован развал схождение своими руками. Необходим вес около 320 кг. Для этого можно воспользоваться какими-нибудь грузами или  посадить четыре человека средней комплекции. Также рекомендуется заправить авто до рекомендованной нормы. Это тоже нагрузка, которая должна быть учтена.

Последний этап подготовки — проверка шин ВАЗ 2107. Перед тем как выполнить развал схождение, следует убедиться, что давление соответствует норме. Для выполнения всей процедуры от проверки до установки необходимого угла требуется помощь. Самостоятельно выполнить весь процесс не представляется возможным.

Проверка и регулировка

В первую очередь необходимо убедиться, что рулевое колесо установлено ровно. После чего на передний и задний бамперы ВАЗ 2107 необходимо надавить с усилием до 50 кг.

Затем от верхней точки колеса нужно натянуть вертикально вниз нить. При помощи штангенциркуля узнать расстояние снизу и сверху. Если разница составит, например, 3 мм, то это означает, что угол примерно равен 30°.

При любых отклонениях нужно незамедлительно сделать сход развал.

Если развал схождение автомобиля в норме, то значение угла равно 0°5’+20′ без нагрузки и 4°30’+20′ с нагрузкой. Для проверки схождения нужно взять нить с крючками и прикрепить с одной стороны за конец заднего колеса, а с другой — за переднее.

Теперь под нить нужно поместить два бруска общей толщиной 28 мм. Если передний скат касается не в 2-х точках, то необходимо выполнить регулировку схождения передних колес. Чтобы это сделать, потребуется 2 гаечных ключа, при помощи которых производится ослабление хомутов на муфтах рулевой тяги.

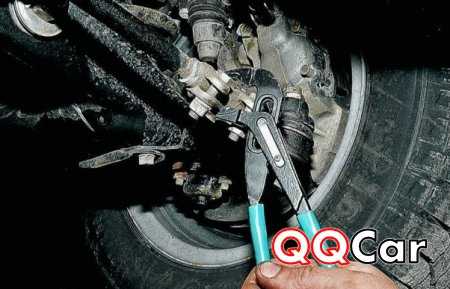

После можно взять клещи и своими руками пошевелить муфту до тех пор, пока нить не коснется колеса в 2-х точках. Сход развал требует точности, поэтому лучше проверять все измерения по несколько раз.

Отрегулировать развал схождение можно, если выполнить несложную процедуру с каждым колесом до получения желаемого результата. Чтобы сход развал соответствовал норме, иногда приходится затратить немало времени, поэтому нужно набраться терпения.

Самостоятельная регулировка

Сперва необходимо установить автомобиль на ровную поверхность, чтобы колеса стояли прямо. После этого нужно приготовить все инструменты и приспособления для выбранного способа выполнения процедуры.

С применением нити

В таком случае понадобится штангенциркуль, нить и грузик. Этапы самостоятельного ремонта:

  1. Нить с грузом на одном конце следует закрепить таким образом, чтобы она свисала вниз ровно по центральной оси колеса. Далее при помощи штангенциркуля требуется отмерить расстояние от нити до конца обода в верхнем направлении и нижнем. Разница между проведенными замерами как раз будет развалом. Если нет штангенциркуля, то подойдет линейка, но точность будет несколько ниже. Значение разницы в замерах не более 4 мм для заднеприводного автомобиля ВАЗ-2107 является нормальным. Для машины с передним приводом разница должна быть меньше 1 мм.
  2. Если требуется регулировка, то нужно ослабить крепления поворотного кулака и подвинуть его в нужном направлении. После этого закрепить все гайки обратно.
  3. Чтобы проконтролировать выполнение установки, рекомендуется замерять разницу таким же образом, только при повернутых колесах сначала в одном, а потом в другом направлении.

После этого следует приступить к настройкам параметра схождения:

  1. Требуется закрепить нитку уже на передних и задних колесах таким образом, чтобы она прошла по центральной оси, но уже горизонтально. На «семерке» будут мешать подкрылки, которые нужно заранее снять перед началом работ.
  2. Поскольку классические модели производителя почти все обладают более узкой задней колеей колес, то для регулировки нужно под нитку положить приготовленный брусок толщиной 22 мм. Далее при помощи проворачивания руля нужно сделать так, чтобы нить коснулась передней шины как спереди, так и сзади. Если все получилось, то регулировка не требуется.
  3. Потом нужно будет провести такие же действия с другой стороны автомобиля. Однако здесь уже необходимо использовать оба приготовленных бруска: на 22 и 6 мм сразу. После этого также требуется проверить факт касания нитью передней и задней частей колесного диска.


Использование бруска

С применением линейки

Второй метод является альтернативой натяжению нити. В этом случае требуется специальная линейка, которая должна соответствовать следующим показателям:

  • выполнена из трубы овального профиля;
  • чтобы проводить регулировку на различных автомобилях, к устройству привариваются передние штоки амортизатора. Все действия производятся обычными ключами на 10 мм;
  • второй конец линейки должен быть неподвижен;
  • второй конец имеет специальный штырь с прорезью. Это делается для того, чтобы он не соскакивал с колесного диска;
  • вторая сторона этого штыря является подвижной.


Специальная линейка для регулировки Сам процесс регулировки схождения проходит так:

  1. В идеале вся процедура должна производиться на специальной яме. От центра колеса в обе стороны на самих покрышках делаются две отметки.
  2. После этого нужно измерить по меткам расстояние по ободу обоих колес.
  3. Таким же образом процедуру следует провести и с передними колесами. После этого останется определить разницу показателей и установить колеса в соответствии со специальными значениями для ВАЗ-2107.

Передняя подвеска ВАЗ-2107: замена, ремонт, тюнинг, схема и цена

Сразу нужно сказать, что передняя подвеска ВАЗ-2107 двухрычажного типа, как и на большинстве заднеприводных машин. Время от времени необходимо производить контроль технического состояния всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров. К сожалению, качество многих комплектующих оставляет желать лучшего, поэтому неожиданно может выйти из строя любой элемент. Все работы по проверке и замене элементов подвески без труда можно выполнить самостоятельно. Правда, для диагностики, например, лучше всего, если есть смотровая яма в гараже либо эстакада.

Диагностика состояния подвески

А теперь о том, как произвести технический осмотр автомобиля, точнее его подвески, на предмет выявления неисправностей. Первым делом посмотрите внимательно на покрышки. Износ у них должен быть равномерным. Если же резина начала стираться с одной стороны больше, а с другой — меньше, то развал-схождение колес явно нарушено. Кроме того, неравномерный износ покрышек свидетельствует о том, что присутствует поломка в рулевых тягах. Тогда нужен не ремонт передней подвески ВАЗ-2107, а замена рулевого управления.

Затем необходимо проверить зазор в каждом из подшипников ступиц передних колес. Делать это нужно на автомобиле, установленном на ровной поверхности. Необходимо взяться за колесо, а точнее за верхнюю его часть, после чего резко тянуть его на себя. Если люфт в подшипниках очень большой, то вы услышите характерные стуки

Обратите внимание, что в передней ступице автомобиля ВАЗ-2107 установлены конические подшипники. У них должен присутствовать очень маленький люфт

Если не помогла регулировка подшипника, то потребуется его заменить.

Подготовка и порядок наладки углов установки колес ВАЗ 2107

Наличие ровной площадки, отбалансированные равноразмерные диски и шины с требуемым давлением – далеко не единственные требования

Не менее важно перед началом наладки снять декоративные колпаки и обеспечить:

  • отсутствие свободных перемещений в «ходовых» узлах;
  • допустимый люфт в рулевом управлении;
  • должную затяжку всех соединений в ходовой части;
  • исправность амортизационной системы.

Проверку и настройку ходовой части желательно выполнять, предварительно положив на каждое сидение по 70 кг и положить в багажник – 40 кг. Впрочем, можно проводить регулировку и на пустом автомобиле. Установив руль в направлении прямолинейного движения, следует выбрать все люфты в подвеске, покачав несколько раз каждый из четырех бамперов.

Устанавливать оговоренную производителем геометрию следует по строго определенной зависимости: кастор-развал-схождение.

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

  • давление в шинах;
  • работоспособность демпферов;
  • люфт руля;
  • зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Таблица: давление в колёсах «шестёрки» в зависимости от размера шин

Размер шин Давление в шинах МПа (кгс/см²)
передние колёса задние колёса
165/80R13 1.6 1.9
175/70R13 1.7 2.0
165/70R13 1.8 2.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

  1. Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

  • ключ на 19;
  • регулировочные шайбы;
  • отвес (нить с грузом);
  • линейка.

Процедуру выполняем следующим образом:

  1. Покачиваем несколько раз перед и зад автомобиля за бампер.
  2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
  3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

  1. Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Видео: развал-схождение своими руками на примере ВАЗ 2121

Классические «Жигули» не являются сложным в плане ремонта и обслуживания автомобилем. Выставить углы передних колёс можно подручными средствами, ознакомившись с пошаговой инструкцией. Своевременная регулировка позволит избежать возможного ДТП, избавиться от преждевременного износа шин и обеспечить комфортное управление автомобилем.

Источник



Порядок регулировки схода-развала по линейке

Еще один способ регулировки с использованием специальной линейки.

Рассмотрим устройство этой линейки.

Линейка изготавливается из овальной трубы.
Для регулировки под разные машины в этой линейке вварены передние штоки амортизатора. Регулировка выполняется ключами на 10.
Другой конец неподвижный.
На нем установлен штырь с прорезью, чтобы он не соскакивал с диска.
С другой стороны штырь подвижный.

Регулировка схождения выполняется следующим образом.

Лучше всего операцию регулировки выполнять на яме. От центра колеса по двум сторонам на покрышках делают две отметки на обоих колесах.
Затем измеряют расстояние линейкой по задним меткам по ободу одного и другого колеса
То же самое проделывают с передними метками. Выявляют разницу и выставляют колеса по необходимым для вашей марки автомобиля значениям.

Не забудьте сделать поправку на резьбу 0,5 мм.

Операции, которые водитель может выполнять самостоятельно

Единственной операцией, с которой самостоятельно не смогут справиться водители, является точная регулировка кастора. Если же после аварии геометрия кузова осталась неизменной, то есть возможность произвести симптоматическую регулировку кастора. Если же ваш автомобиль совсем перестал вас слушаться, его заносит в сторону, в повороты он входит с задержкой, в этом случае стоит увеличить кастор на 20 или 40 минут.

Случается и так, что при достаточно резком разгоне рулевая колонка вырывается из рук, тогда кастор делают меньше. Необходимо также помнить о том, что при увеличении данного показателя может увеличиваться и развал колес. Если же кузов будет слишком поврежден, будут наблюдаться кардинальные изменения геометрии кузова, тогда в любом случае будет бессмысленно регулировать подвеску. На это уйдет очень много времени, а вот результат может полностью вас огорчить. Специалисты рекомендуют проверять показатели даже после незначительных аварий, связанных с изменением геометрии кузова.

В этой статье мы разобрали, как отрегулировать развал схождение с помощью нитки и линейки. Это два самых популярных способа регулировки развала-схождения в гаражных условиях.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота 4°+30′ (3°+30′)
угол развала колёс 0°30’+20′ (0°5’+20′)
угол схождение колёс 2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

  1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

  • Приставить бечевку отвеса к верхней точке боковины покрышки.
  • Измерить штангенциркулем расстояние от обода диска до бечевки в нижней и верхней точках.
  • Определить разность полученных результатов. Например, если разница между цифрами в нижней и верхней точках составляет 3 мм, то это говорит о том, что угол развала составляет 30°.

Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′

Важно знать, что угол кастора при этом остается без изменений

Установка угла схождения

Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:

  • Зафиксировать рулевую колонку в прямолинейном направлении.
  • Установить и натянуть бечевку, закрепив крючки за края внутреннего обода переднего и заднего дисков на уровне их осей.
  • Установить брусок толщиной 28 мм между бечевкой и боковой частью заднего колеса, которая ближе к передней оси. При этом в обеих точках передней покрышки на уровне бечевки должен быть промежуток 2 мм.

В случае, когда условие не выполняется, нужно выполнить настройку своими руками угла развала и схождения на автомобиле ВАЗ 2107 при помощи корректировки муфт рулевых тяг:

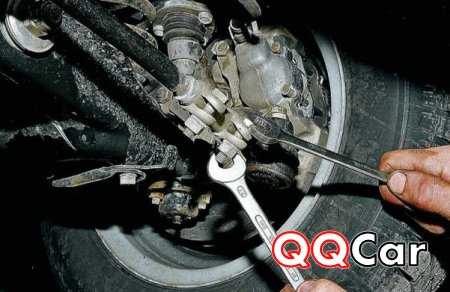

  • Ослабить фиксирующие узлы на муфте тяги, используя ключи «на 13».
  • Отвернуть или завернуть муфту на требуемую величину.
  • Закрутить стяжки наконечников.

Заключение

Способы измерения УУК автомобиля, рассмотренные в данной статье, практически не используются на профессиональных автосервисах. Компьютерный метод более удобен и эффективен, требует меньших затрат времени. Но в быту автомобилистов часто бывают ситуации, когда визит на СТО затруднен по разным причинам: например, если машина временно не на ходу, не хватает финансов, или когда водителю нужно лишь убедиться в нормальном состоянии подвески машины. В таких ситуациях предложенная технология оптимально подойдет для замера углов схода/развала и станет достойной альтернативой компьютерной диагностике УУК.

Видео: Измерение углов сход развала

Проверку и регулировку углов установки передних колес рекомендуется проводить на стенде в специализированной мастерской, однако операцию по проверке (за исключением проверки угла продольного наклона оси поворота) можно выполнить с достаточной точностью самостоятельно.

Если проводился ремонт кузова после аварии или менялись детали подвески, необходимо проверять углы установки колес.

Более точные результаты дает контроль углов на груженом автомобиле под статической нагрузкой 320 кгс, что приблизительно соответствует весу четырех человек, размещенных на сиденьях, и грузу 50 кг в багажнике. Топливный бак должен быть полностью заправлен.

После проведения первого технического обслуживания и последующей эксплуатации значение углов должно соответствовать следующим величинам:

— угол продольного наклона оси поворота 4°+30′ (3°+30′)*;
— угол развала колес 4°30’+20′ (0°5’+20′)*;
— схождение колес 2-4 (3-5)* мм.

* в скобках указаны значения углов на автомобиле без нагрузки.

Перед проверкой углов установки колес проверяем давление воздуха в шинах, отсутствие осевого и радиального биения шин, люфт в подшипниках ступиц, люфт в верхних шаровых опорах подвески и свободный ход рулевого колеса. При необходимости устраняем выявленные неисправности. Перед контролем углов рулевое колесо устанавливаем в положение прямолинейного движения. «Прожимаем» подвеску автомобиля, приложив 2-3 раза вертикальное усилие 40-50 кгс сначала к заднему бамперу, а затем к переднему.

Проверку углов установки колес проводим в следующей очередности:

— угол продольного наклона оси поворота (проверка и регулировка возможна только в специализированной мастерской);

— угол развала (проверку можно провести самостоятельно, но регулировка возможна только в специализированной мастерской);

— схождение (проверку и регулировку можно провести самостоятельно).

Проверка угла развала

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Выполняем подготовительные работы, необходимые перед проверкой углов установки колес (см. выше).

3. Штангенциркулем измеряем расстояние от нити отвеса до верхней и нижней точек обода и определяем разницу расстояний.

Разница в 3 мм приблизительно соответствует углу развала 30′.

Схождение регулируется изменением длины рулевых тяг путем вращения их резьбовых муфт. Это обеспечивает правильное положение передних колес автомобиля при разных скоростях и радиусах поворота.

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Выполняем подготовительные работы, необходимые перед проверкой углов установки колес (см. выше).

3. Для выполнения работы используем прочную нить с привязанными на концах крючками из проволоки. Зацепляем крючки за протектор на уровне осей задних и передних колес. Так как колея задних колес меньше колеи передних на 44 мм, подкладываем под нить к боковине каждого заднего колеса брусок толщиной 22 мм.

4. Устанавливаем рулевое колесо в такое положение, чтобы нить коснулась боковины шины переднего колеса в диаметрально противоположных точках.

5. Закрепляем нить на протекторах с противоположной стороны автомобиля и под нить на боковину заднего колеса подкладываем брусок толщиной 6 мм.

Таким образом, общая толщина брусков с одной стороны заднего колеса составит 28 (22+6) мм. При схождении 1 мм для одного переднего колеса нить должна слегка коснуться боковины его шины в диаметрально противоположных точках.

B противном случае регулируем схождение колес.

а) Двумя ключами на 13 мм ослабляем стяжные хомуты муфты наружной рулевой тяги.

б) Раздвижными пассатижами вращаем муфту и регулируем длину тяги до исчезновения зазоров между нитью и боковиной шины переднего колеса.

в) Затягиваем стяжные хомуты.

Аналогичную работу проводим с другим колесом и добиваемся суммарного схождения передних колес 2 мм.

Заключение

Регулировка развал-схождения своими руками на ВАЗ-2107 — это сложная и ответственная процедура. Если не уверены в своих силах или не располагаете смотровой ямой, необходимым набором инструментов, то лучше отказаться от затеи делать эту процедуру самостоятельно. Схождение необходимо устанавливать на уровне около 2 мм. При этом под нитку подкладываются бруски толщиной 34 мм.

Если необходимо выдержать схождение в 1,5 мм, то на 3 мм тоньше должен быть брус. Причем машина должна быть нагружена — это обязательное условие для проведения работы. От качества исполнения зависит не только удобство пользования автомобилем, но и частота ремонта подвески, срок службы покрышек, безопасность

Поэтому нужно уделять должное внимание состоянию рулевого управления и подвески

Редко какой автовладелец осмеливается самостоятельно деталь развал схождения колёс на ВАЗ 2101. И зря. Ведь если у вашего автомобиля имеются лишь минимальные отклонения, то эту процедуру можно сделать самому в гараже.

Первое, над чём придётся повозиться – это замер схождения передних колёс. Его нужно производить путём подсчёта разности между кромками ободов колёс в разных положениях – заднем и переднем. Число должно было около 2-4мм. Замеры нужно делать между одними и теми же точками обода. Если разность не подпадает под указанную величину, то нужно руководствоваться следующими правилами:

1. Ослабьте хомуты на регулировочных муфтах боковых тяг.

2. Вращайте муфты на одинаковое расстояние, но в противоположных направлениях.3. Затяните гайки так, чтобы кромки хомутов не были плотно прижаты.

4. Замерьте величину схождения.5. При необходимости повторите процедуру.

Следите, чтобы прорези хомутов совпадали с муфтами

Так же, обратите внимание на болты, они должны быть обращены вперёд, иначе будут задевать подвеску. Развал проводиться по той же схеме, только замеры будут вертикальные. Их разность колеблется от 1 до 5 мм

Регулировка развала будет проходить так:

Их разность колеблется от 1 до 5 мм. Регулировка развала будет проходить так:

1. Поднимите авто домкратом.2. Снимите колесо.3. Снимите амортизатор.4. Установите стяжку на пружину.5. Открутите гайки оси нижнего рычага.6. Измените количество регулировочных шайб (одинаковое количество с обоих болтов).7. Закрепите ось рычага на поперечине.8. Разгрузите пружину.9. Установите амортизатор.10. Установите колесо.11. Покачайте переднюю часть машины.12. Проведите замеры.13. По необходимости повторите процедуру.

Как сделать развал-схождение колес своими руками — видео

Если ваш автомобиль не имеет серьёзных неисправностей, то такая настройка авто исправит проблему развала схождения. Напомним, что в предыдущей статье мы рассказывали своими руками.

Своими руками на ваз операция вполне доступная, поэтому на специализированную станцию диагностики обращаться вовсе не обязательно, что сэкономит средства и порадует вас.

Всё что вам понадобится для регулировки развал схождения – это по возможности ровная площадка, спичечный коробок, нитки и ключи.

Для начала проверьте, чтобы колесо при прямолинейном движение находилось ровно посередине и число оборотов в правую и в левую сторону совпадало. Также проверьте давление в шинах – оно должно быть одинаковое во всех колёсах.

Осмотрите – крепление должно быть надёжным. Измерьте расстояние между ступицами справа и слева – оно должно быть одинаковое с обеих сторон. Отрегулировать его можно путём уменьшения или увеличения толщины шайб на растяжках.

Теперь ставим автомобиль на площадку таким образом, чтобы перед остановкой он проехал в один оборот колеса и назад не покатилась. Крепим на отвесе на крыле нитку так, чтобы она проходила через центр ступицы.

Далее замеряем обычной линейкой или штангенциркулем расстояние от нитки до края диска вверху и внизу. Если оно не одинаковое, то отпускаем гайку болта с эксцентриком на стойке и регулируем болтом положение колеса.При этом не забудьте чуть ослабить натяжение и второго болта крепления кулака.

Хуже всего, если вверху расстояние до диска у вас меньше, чем внизу. Если наоборот, то это даже предпочтительнее для устойчивости, но только если вверху оно больше чем внизу в пределах 1-5 мм. Ту же операцию проводим и со вторым колесом. После того, как его , затянем нижние крепления стоек и проверим всё ещё раз.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
