Почему не схватывает двигатель ваз 2109 карбюратор

Не заводится карбюраторный двигатель ВАЗ

Если так происходит, необходимо проверить:

наличие всех технических жидкостей;
заряд аккумулятора;
состояние стартера;
бензонасос и топливный фильтр;
свечи, наличие искры;
метки ремня газораспределительного механизма (ГРМ);
состояние карбюратора.

Если стартёр не вращает коленвал, необходимо убедиться, что АКБ заряжена. При повороте ключа обязателен щелчок. Для этого все разъёмы на стартер должны быть надеты. Если коленвал вращается, ищем дальше. Определяемся, чего нет в цилиндре: искры или смеси. Чтобы проверить искру, снимаем высоковольтный провод со свечи, подносим к массе и запускаем машину с ключа.

Если на свечу ВАЗ 2109 искра не подается, убеждаемся, получает ли «вспышку» трамблёр (распределитель зажигания). Для этого отключаем от него провод, подносим к металлическому корпусу и запускаем стартёр. Наличие искры свидетельствует о том, что проблема в трамблёре. Проверяем его бегунок и подчищаем контакт проводов.

При условии, что трамблер не «искрит», диагностируем систему зажигания. Это можно сделать при помощи приборов. Принцип работы всех приборов идентичен: отобразить питание и отработку коммутатора и датчика Холла (датчик определения момента возникновения искры) загоранием светового индикатора.

Прибор подключают в разрыв цепи коммутатора, снимают разъём с коммутатора и соединяют с разъёмом прибора. Другой разъём прибора надевается на коммутатор. При вращении стартёра лампочка коммутатора и лампочка датчика Холла должны моргать. Если не горит лампа коммутатора, его нужно менять. Когда не горит лампа датчика, убедитесь, что при работе стартера вращается бегунок трамблера. Если стартер вращается, а бегунок нет — порван ремень ГРМ. Если бегунок вращается, а датчик не горит — сломан датчик.

https://youtube.com/watch?v=rtgArrJBmmE

При отсутствии приборов разбирайте трамблёр вручную. Барабан трамблёра не должен касаться датчика Холла. Датчик проверьте на исправность проводов и разъёма. Всё соблюдено, а искры нет? Замените коммутатор. Если и в этом случае не искрит — вышла из строя катушка зажигания. Это редкое явления, но оно случается.

При наличии искры на всех элементах снимаем крышку воздушного фильтра и пробуем заводить. Если машина завелась, значит, фильтр засорился, и нет подачи воздуха на карбюратор. Не хочет заводиться — снимаем фильтр и отвинчиваем шланг, ведущий от бензонасоса к карбюратору, и вращаем стартёр.

Ситуация	Причина и ваши действия
Если нет брызг бензина.	Сломан бензонасос.
Если бензин брызнул.	Откручиваем шланг обратки топливной магистрали от карбюратора. Затыкаем обратку и дуем в отверстие подачи бензина.
Дальше возможны 2 варианта. Первый: воздух прошёл в поплавковую камеру.	Значит, проблема не в подаче, а внутри карбюратора.
Воздух не прошёл в камеру.	Проверяем входные устройства карбюратора: сеточный фильтр, игольчатый клапан, топливные жиклеры. При необходимости снимите и полностью продуйте карбюратор.

Все равно не заводится? Выкручиваем свечи. Если они залиты, сушим на огне. Мотор должен запуститься в 95 % случаев.

Серьезные поломки

А здесь уж стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Проверьте сразу ремень, на месте ли он. Причем иногда случается, что передняя его часть целая, а вот задняя, которая проходит по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, здесь не обойтись без замены ремня, поэтому в запасе всегда должен быть один, хоть немного «живой».

Если двигатель не заводится, а стартер крутится быстро, не цепляя венец маховика, то можно сделать вывод, что зубья стерлись. Попробуйте, включив третью скорость, толкнуть машину вперед на 30 сантиметров. Коленчатый вал немного провернется и напротив стартера будет целый отрезок венца. Если же износ его слишком большой, то придется заводить только с буксира.

Поломка стартера и окисление минусовых проводов может также стать причиной того, что двигатель не заводится. В случае со стартером есть две самых популярных поломки – бендикс, а если точнее, то обгонная муфта, и щетки. Обгонную муфту проверить очень просто, достаточно только прокрутить шестерню в обе стороны. В одну она должна вращаться свободно, а вот в другую она не должна вращаться.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ перескочил на пару зубьев, то двигатель уже может не запуститься, так как зажигание сбилось. Для того, чтобы вернуть его к жизни, необходимо выставить ГРМ по меткам газораспределения.

Зажаты клапана — тоже есть вероятность, что именно по этой причине пуск двигателя стал затруднительным и со временем даже невозможным. В этом случае необходимо произвести регулировку тепловых зазоров клапанов.

Слабая компрессия — это тот случай, когда затруднительный пуск проявляется ежедневно, если поршневая уже на грани полного упадка. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Отличия поломок карбюратора и инжектора

Бывают общие случаи отказа запуска двигателя для инжектора и карбюратора. Но сейчас рассмотрим отличительные черты при такой неисправности, как «заглохший мотор». Отличия в поиске поломки обусловлены разным принципом действия двух систем.

У ВАЗ 2109 карбюратор — мотор приводится в действие всасыванием в него горючей смеси. Это происходит за счёт того, что во впускном коллекторе и атмосфере образуется разность в давлении. В данном случае для нормального запуска машины достаточно трёх составляющих:

бензина;
воздуха;
искры.

Стартёр приводит во вращение коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) засасывается в полость цилиндра. Далее закрываются клапаны двигателя внутреннего сгорания, происходит такт сжатия, в конце которого на свече появляется искра и происходит зажигание горючей смеси. Мотор заводится.

А в случае инжектора впрыск горючего и качество получаемой смеси подконтрольное и регулируемое. Горючая смесь при помощи форсунок нагнетается в цилиндры (напрямую в камеру сгорания). Поэтому условий для всасывания воздуха и бензина здесь создавать не нужно.

К тому же, ВАЗ 2109 инжектор имеет много датчиков, электронный блок управления и электрический бензонасос. Они также могут выйти из строя. Рассмотрим порядок действий при поиске поломки отдельно для карбюратора и инжектора.

Иногда инжекторная машина не хочет заводиться из-за осыпания катализатора в глушителе. Тот служит для снижения вредности выхлопа и устанавливается в соответствии с действующим экологическим законодательством на все машины.

Когда катализатор рассыпается, то газы не могут выходить нормально, а значит, и машина не сдвинется с места, так как компьютер не даст ее завести. Проверить данную возможность нетрудно – раскрутите крепление глушителя, чтобы выхлоп шел сразу из резонатора. Если это поможет, то меняйте катализатор.

Устранение провалов, рывков, подергиваний в работе двигателя

Провал в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121 – одна из самых распространенных неисправностей.

Первичная диагностика причин возникновения провала

Визуально осматриваем подкапотное пространство автомобиля

Нас интересуют свалившиеся со штуцеров трубки, идущие к карбюратору, наконечник провода к электромагнитному клапану. Иногда соскочивший разъем может надолго испортить до этого безупречную работу двигателя автомобиля. Проверяем насколько плотно закручен электромагнитный клапан карбюратора или установленная вместо него заглушка-держатель топливного жиклера системы холостого хода, также проверим затяжку гаек крепления карбюратора.

Проверяем наличие устойчивой искры на свечах зажигания и сильной струи из топливного шланга, идущего к карбюраторe

Помимо этого выкручиваем пробку топливного фильтра карбюратора и проверяем его чистоту

На автомобилях с контактной системой зажигания проверяем зазор между контактами прерывателя и их состояние

Проверяем работу ускорительного насоса карбюратора

Снимаем корпус воздушного фильтра, рукой вращаем ось дроссельной заслонки первой камеры карбюратора и сверху наблюдаем за струями топлива, выходящими из носика (носиков на 2108) распылителя ускорительного насоса. Струи должны быть сильными не менее 1 мм в диаметре, без разрывов, падать на дно смесительной камеры (камер для 2108).

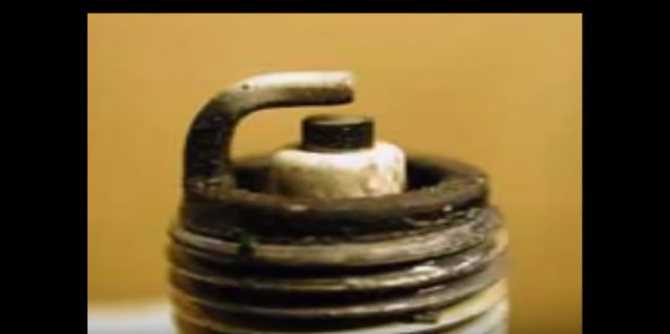

Выворачиваем свечи зажигания и выявляем дефектную

Черную, залитую, изъеденную коррозией свечу необходимо заменить.

Прочищаем карбюратор из аэрозольного баллончика – очистителя карбюратора

Если с наскока устранить причину провала в работе двигателя не удалось, придется более серьезно заняться выявлением неисправности, приводящей к провалу.

Выявление и устранение причин провала в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121

Выявляем места вероятного «подсасывания» постороннего воздуха в карбюратор

Проверяем электрооборудование автомобиля на наличие короткого замыкания

Открываем блок предохранителей и ищем постоянно перегорающий предохранитель. Выясняем какую цепь он защищает и устраняем короткое замыкание. Проверим работу регулятора напряжения в генераторе.

Снимаем верхнюю часть (крышку карбюратора)

Выворачиваем воздушные жиклеры ГДС, топливные жиклеры ГДС, вынимаем эмульсионные трубки. На Солексах трубки и воздушные жиклеры объединены в одно целое. Прочищаем и продуваем их. Извлекаем распылитель ускорительного насоса и так же продуваем и прочищаем его.

Регулируем уровень топлива в поплавковой камере карбюратора

Разбираем корпус ускорительного насоса

Проверяем целостность диафрагмы и чистоту каналов.

На Солексе разбираем корпус экономайзера мощностных режимов

Проверяем целостность диафрагмы и чистоту каналов.

Снимаем корпус карбюратора с впускного коллектора и проверяем чистоту отверстий переходных систем обоих камер карбюратора

Проверяем работу пневмопривода дроссельной заслонки второй камеры карбюратора на Озон и механизма открытия дроссельной заслонки второй камеры на карбюраторе Солекс

Проверяем исправность высоковольтных проводов, крышки трамблера, бегунка

На автомобилях с бесконтактной системой зажигания проверяем исправность коммутатора и датчика Холла

Проверяем клапана газораспределительного механизма двигателя автомобиля

Проверку можно провести измерив компрессию в цилиндрах двигателя. Заодно можно оценить состояние цилиндро-поршневой группы в целом.

Еще статьи на сайте по неисправностям автомобилей ВАЗ

Топливная система

При наличии искры в карбюраторном или инжекторном двигателе следует предположить, что авто не заводится из-за проблем, возникших в системе, подающей горючее.

Сначала убедитесь, что бензин идет в форсунки. Если нет, то смотрите на топливный насос ВАЗ. Он снабжен электромотором и находится непосредственно в баке. В норме, когда активируется зажигание, он начинает шуметь.

Желательно выяснить, нормальное ли давление в рампе. Замеряют его манометром – для него предназначен специальный штуцер. Подключите к нему прибор – если показатель составил 4 атмосферы, то все в порядке. Низкое давление появляется из-за засорения топливного фильтра, данный элемент придется снять и почистить.

При отсутствии положительного результата переходят к форсункам. Когда они забиваются, бензин либо вовсе перестает поступать или же его объем заметно уменьшается. Причем он не распыляется, а только капает. Эта проблема не дает о себе знать, пока мотор горячий. В морозную же погоду автомобиль, даже если и тронется с места, то все равно не сможет развить нормальную мощность.

Кроме этого, распыления топлива не происходит, когда компьютер не открывает форсунки. Убедитесь, что на них есть все провода, и они надежно закреплены.

Неисправность ВВ проводов

Проверяем провода, так как они тоже могут быть причиной неисправностей. Если изнутри крышки трамблера сколы и опалены контакты, то ее нужно менять. После снятия бегунка, предварительно проверив, что барабан не касается датчика Холла, выкручиваем болты и отсоединив проводку заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок соединения проводов тоже может стать причиной того, что автомобиль не заводится):

Первый (он так и отмечен на крышке) идет от крайне левого и тоже первого цилиндра.
Далее, если смотреть по часовой стрелке следует второй цилиндр, а за ним – 4-ый.
Крайне правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубцы (один из них) сточились, а тем более если на самом ремне есть надрыв, то нужна замена.

Если остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Проверка бесконтактной системы зажигания

Иногда запуск происходит не с первого раза, возникают иные проблемы в работе двигателя. В таком случае неисправность может крыться в системе зажигания.

Автомобили последних годов выпуска снабжались бесконтактной системой. Причем процесс проверки не требует специального оборудования. Все, что необходимо, можно приобрести в любом автомагазине.

Процесс проверки проще всего осуществить при помощи специального датчика – МД-1. Он подключается вместо коммутатора. После его установки нужно только лишь включить зажигание. Нет необходимости заводить автомобиль.

Принцип работы данного устройство сравнительно прост: присутствует 3 отдельных светодиода. В зависимости от того как они будут срабатывать следует определять неисправность:

загорелся светодиод «П» — это означает, что замок зажигания и его реле правильно сработали;
горит светодиод «К» — первичная обмотка в рабочем состоянии, какие-либо повреждения в ней отсутствуют;
если после включения стартера моргает «Д» — датчики холла находятся в исправном состоянии.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом понадобится проверить топливо, искру и воздух.

Я посоветовал бы для начала проверить поступление воздуха (фазы компрессия и газораспределения), можно так же начать с проверки системы зажигания.

Метки на шкивах могут совпадать, но компрессия при этом может немного подвести например: на одном цилиндре 10 атм, на втором 9.5 атм, на третьем 7 атм, а на четвертом 8 атм, исправить это может только ремонт двигателя. Конечно, стоит серьёзно заняться ремонтом двигателя, но пока его нужно отложить, так как нам потребуется завести машину. Имея такую компрессию, двигатель будет работать и даже неплохо, но на холостом ходу будет подтравливать.

Не заводится ВАЗ 2109 — метод поиска причин

Не заводится ВАЗ 2109: начать проверку с искры, датчика Холла и состояния свечей. Затем померить компрессию, проверить метки ГРМ, топливный насос и стартер. Подробнее

Проверка системы питания

Далее начинаем копаться в системе питания. Потребуется убедиться что в карбюраторе положенный уровень, насос исправно подает топливо, клапан холостого хода работает без сбоев. Следовательно, с подачей топлива все в порядке. Так же не забудьте проверить свечи, после пары- тройки попыток запустить двигатель, их наверняка зальет.

Проверка системы зажигания

Раз предыдущие варианты поломок не подтвердились, значит проблему нужно искать в системе зажигания. Для проведения обычной проверки пригодятся простые приборчики, их без проблем можно купить в любом автомагазине. Но для начала следует разобраться в устройстве и работе зажигания.

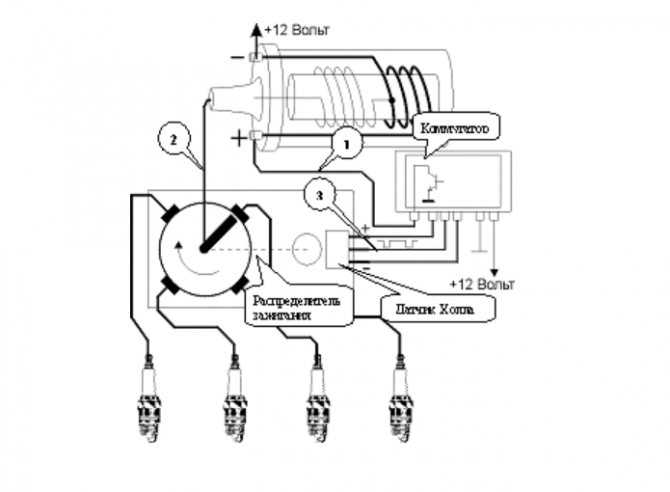

И так, в нашем случае на ВАЗ 2109 стоит бесконтактная система зажигания. В состав этой системы входят:

катушку,
распределитель зажигания,
коммутатор,
датчик Холла.

Одной клеммой катушка подключается к аккумулятору, а второй к выходному транзистору коммутатора. Коммутатором размыкается выходной транзистор при перепаде сигнала в ноль. В этот момент во вторичной обмотке катушки, появляется ток высокого напряжения, примерно 25 кВ, а в первичной — ток более 300В. В итоге, на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но для возникновения разряда нужно, чтобы катушка была заряжена. Перед управляющим импульсом с датчика Холла, коммутатор предугадывает, когда нужно замыкать на землю, чтобы зарядить её.

Причём, он делает это так, что время заряда катушки остается приблизительно неизменным. Иначе случится перезарядка катушки. Для этого коммутатором вычисляется нужный период импульсов, которые приходят с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше обороты, раньше коммутатор начинает замыкать катушку, но при этом не изменится время замкнутого состояния.

Теперь Вы можете приступить к тестированию. В первую очередь нужно проверить искру на свечах – можно для этого пользоваться специальным разрядником. Результата нет.

Значит виноват может быть датчик холла или коммутатор, может масса или питание на коммутатор. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 – это аварийное зажигание, им можно пользоваться в дождь, при езде по лужам. Если говорить другими словами, то можно назвать его заменителем датчика холла.

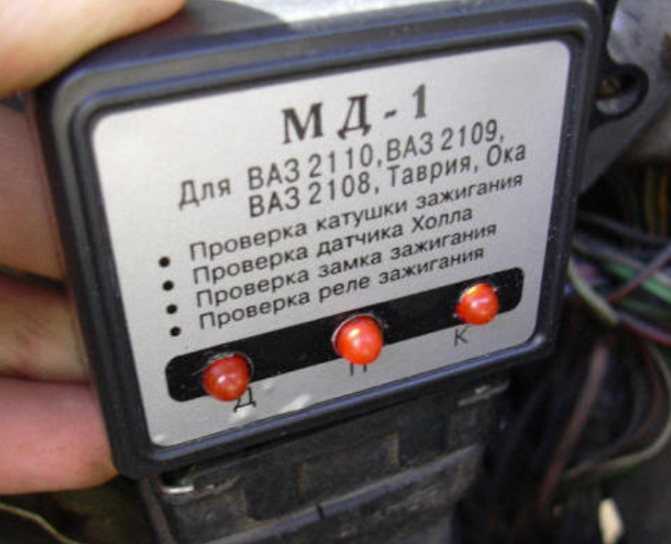

Датчик МД-1 — мгновенная диагностика, пригодится для того, чтобы проверить работоспособность катушки зажигания, датчика холла и замка зажигания.

В первую очередь мы воспользовались МД-1. Этот датчик подключается вместо коммутатора, как только его подцепили, нужно включить зажигание, не заводим:

если загорелся светодиод «П» — это значит, что реле зажигания и замок зажигания работают исправно.
горящий светодиод «К» — первичная обмотка катушки зажигания не имеет повреждений.
включаем стартер: если светодиод «Д» замигал, значит, датчик Холла в рабочем состоянии.

Проверка двигателя на холостом режиме

Неисправное ЭБУ Ваз 2109 (перегоревший транзисторный блок)

Если вы заметили, что двигатель ВАЗ-2109 начинает троить на холостом режиме, то нужно заняться проверкой следующих систем:

Систему подачи горючего.
Систему зажигания.
Систему клапанов.

В первом случае, если неисправности находятся в системе подачи горючего, то первым делом промывают топливную систему, после чего очищают с помощью ультразвука форсунки.

Второй случай предусматривает неполадки в системе зажигания. Поэтому выполняют следующие действия:

меняют свечи зажигания;
проверяют работоспособность катушки зажигания;
обновляют комплект высоковольтных проводов.

В третьем случае вплотную занимаются клапанами, то есть их следует отрегулировать так, чтобы они выполняли свои функции исправно. В том случае, когда это сделать не удается, старые клапаны просто заменяют на новые.

Как понять, что двигатель Ваз 2109 троит?

Если вовремя не отреагировать на подобный сбой в системе, то топливная смесь будет разбавляться маслом, поступать в картер с маслом и разбавлять его все жиже и жиже. В этом случае масло утратит свои смазывающие функции, что приведет к быстрому износу колец, цилиндро-поршневой группы и других важных деталей автомобиля. Немного позже двигатель придется ремонтировать уже не частично, а капитально.

Подобные сбои случаются и в ВАЗ-2109. Их можно распознать по характерным признакам:

Мотор в холостом режиме проявляет себя с периодическим подергиванием, неравномерно.
В движении ВАЗ-2109 не набирает необходимой мощности.
Автомобиль двигается рывками.
Если нажать на педаль газа в работе двигателя обнаружатся провалы.
Из глушителя выходит неравномерный выхлоп, который прерывается и сопровождается хлопками.

Проблемы в системе питания

Система питания – еще одна составляющая, из-за которой двигатель может «троить». Причиной нарушения работоспособности силовой установки из-за этой системы является сильное обеднение и переобогащение топливовоздушной смеси – в цилиндр поступает либо недостаточное, либо чрезмерное количество топлива. Но в карбюраторных и инжекторных двигателях нарушение смесеобразования происходит из-за разных неисправностей.

В карбюраторной системе подача топлива централизована (топливовоздушная смесь, выходящая из карбюратора, самостоятельно распределяется по цилиндрам в коллекторе). Из-за этой особенности вероятность поступления недостаточного количества топлива на цилиндр исключается, если только в одном из них не произошло залегание колец или подгорания клапанов.

Но неправильная регулировка карбюратора становится причиной перебоев в работе всех цилиндров одновременно (сильно богатая смесь заливает свечи, а бедная — не обеспечит нормальный выход энергии при сгорании).

На ВАЗ-2109 с карбюратором часто возникает проблема, когда «троение» происходит из-за перебоев в 3-ем цилиндре. Виной тому подсос воздуха в патрубке, который ведёт на вакуумный усилитель тормозов. Штуцер этого патрубка располагается на коллекторе возле 3-го цилиндра и подсос воздуха приводит к сильному обеднению смеси, поступающей в этот цилиндр. При поиске причины появления проблемы обязательно проверяем этот патрубок.

В инжекторных ВАЗ-2109 система питания – распределенная, и для каждого цилиндра порция топлива подается отдельной форсункой. В таких моторах «троение» может возникнуть из-за неисправности одной из форсунок.

В результате поломки или сильного засорения форсунка будет переливать топливо или же наоборот – подавать недостаточное его количество. Промывка или замена форсунки решает проблему с троением двигателя.

Напоследок отметим, что зачастую причины того, что двигатель «затроил», при последовательном поиске легко обнаруживаются, а вот их устранение уже зависит от особенностей поломки.

Троение двигателя – это не что иное, как сбой в работе. Означает неисправность, что не функционирует один/несколько цилиндров силового агрегата. В итоге нарушается процесс сгорания ТВС, что сказывается на нестабильном функционировании мотора под нагрузкой и в переходных режимах.

Топливная система

Зимой Лада, на двигателе которой установлен карбюратор или инжектор, сталкивается и с другой проблемой. В холоде зубья ремня ГРМ проскальзывают или срезаются, что не дает двигателю обеспечить правильное газораспределение. Соответственно, он и не заводится.

Для проверки снимите крышку ГРМ и осмотрите метки, установленные на распредвале и маховике. Если они находятся в правильном положении, то причину необходимо искать дальше.

Основные причины и их определение

Когда в ВАЗ 2109 двигатель троит, звук работающего мотора приобретает характерный тембр, где прослушиваются элементы вибрации и тарахтенья, причем силовая установка двигателя не набирает обороты и работает неустойчиво.

Пробой высоковольтных проводов Ваз 2109 одна из причин по которым двигатель Ваз может начать троить

При этом обороты двигателя неустойчивы, отсутствует равномерность его работы, он издает звуки, как будто мотор преодолевает какое-то невидимое препятствие. Из глушителя раздаются прерывистые выхлопы с неравномерным периодом выброса выхлопных газов.

Причины неустойчивой работы двигателя на холостом ходу

Чаще всего возникает ситуация, когда троит двигатель на холостых оборотах. Причем, разницы нет, на холодную это происходит или на горячую. Здесь причин может быть много, начиная от элементарного отказа свечи, заканчивая неисправностями в поршневой группе ДВС. Если свечу заменить очень просто, то износ цилиндров в блоке может привести к капитальному ремонту.

Чаще всего двигатель работает не устойчиво на холостых оборотах в следующих случаях:

Не отрегулированы (зажаты) клапана;
Неправильно установлен ремень ГРМ (не совпадают метки);
Неисправен РХХ;
Загнулись или прогорели клапана ГБЦ (загнуться клапана могут во время гидроудара при попадании большого количества воды в корпус воздушного фильтра);
Прогорел поршень;
Возникли неисправности в электронной системе управления двигателем. Здесь могут быть виноваты датчики, сам ЭБУ, электропроводка и в/в провода.

Вариантов, почему машина троит на холостых оборотах, множество, но все же есть самые основные способы определения неисправностей.

Причины, по которым троит непрогретый двигатель Ваз 2109

Нагар на свечах Ваз 2109 говорит о наличии небогатой топливо-воздушной смеси (еще одна причина по которой троит двигатель Ваз 2109) Часто бывает, что ВАЗ 2109 троит на холодную, а по мере прогрева мотор выравнивается и начинает работать стабильно.

Здесь может быть несколько причин:

ЭБУ задает слишком обогащенную топливную смесь на холодную;
Не работает свеча зажигания, но при нагревании свечу все же «пробивает»;
Отсырели высоковольтные провода или попала влага на катушку зажигания;
Изношены детали поршневой группы.

Неисправность топливной системы

В первую очередь посмотрите на указатель топлива на щитке приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда просто закончилось топливо.
Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, подкачайте бензонасос вручную и убедитесь в том, что бензин поступает к карбюратору. Если инжекторная — внимательно слушайте, работает ли бензонасос при включении зажигания. Если нет — ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
Засорилась система питания: бывает нередко, что мусор попадает вместе с топливом в карбюратор и даже один забитый жиклер способен вывести из строя нормальный пуск двигателя.
