Как своими руками выполнить регулировку сцепления на калине

4 Другие проявления неисправностей – признаки и причины

Мы разобрались с основными причинами и способами их устранения. Кроме них, возможны и другие ситуации, когда появляется шум в сцеплении. Например, при выключении сцепления, если изношены щлицы первичного вала КПП. Это серьезная поломка, о предотвращении которой уже шла речь: нужно смазывать вал при ремонте сцепления. Возможно, шлицы изношены на ступице ведомого диска. Это происходит после длительного использования, когда диск не меняется, а только фрикционные накладки.

Плохо закрепленная КПП или двигатель тоже вызывают шум и даже вибрацию. Тут действия простые: подтянуть болты крепления. При самостоятельном монтаже возможны грубые ошибки, которые приводят к поломке. Нарушенная соосность установки двигателя и коробки вызывает быстрый износ шлицев.

Среди других причин шумов следует назвать следующие неисправности:

  1. На концах лепестков диска выработаны пружины. Вызывается неисправностями выжимного подшипника: стопорением, тяжелым ходом, отсутствием зазора между ним и лепестками.
  2. Повреждены или разрушены узлы гасителя крутильных колебаний. Причина – в неправильной сборке или перегрузке двигателя на малых оборотах.
  3. Выломана пружина из гасителя колебаний. Происходит при замасливании накладок, неисправностях привода выключения сцепления.
  4. Поломана направляющая втулка выжимного подшипника. Причиной является неправильно отрегулированная вилка или ее износ с одной стороны.

Сцепление относится к сложным механизмам автомобиля. Его неисправности встречаются, независимо от возраста машины. Долговечность зависит, главным образом, от условий эксплуатации и стиля вождения. Постоянная езда в городских условиях требует частого использования сцепления и, как следствие, более частого ремонта. Активный стиль езды также способствует быстрому износу деталей независимо от их качества.

Педаль сцепления на гранте скрип, щелкает, регулировка

О педали сцеплении на Лада Гранта

  Такой узел на любом автомобиле представляет собой элемент трансмиссии, с помощью которого при нажатии педали прерывается передача крутящего момента от двигателя на коробку передач, а далее на ведущие колёса. С его помощью имеется возможность для плавного трогания с места после стоянки автомобиля, или переключения передач во время движения. На автомобиле Лада Гранта сцепление установлено от её предшественницы, Лада Калина.

  Этот узел трансмиссии имеет традиционную, беззазорную классическую схему. Это говорит о том, что зазора между нажимной пружиной и подшипником, который выключает сцепление, нет. Его привод посредством нажатия педали осуществляется с помощью троса. Этот узел состоит из маховика, на котором закрепляют корзину. Она обеспечивает постоянный поджим нажимного диска для передачи крутящего момента от двигателя. Этот узел, как и все механизмы, иногда требует регулировок и ремонтов. Поговорим о том, как выполняется регулировка, более подробно.

Регулировочные работы

  На этом автомобиле привод осуществляется с помощью троса, который имеет систему автоматического натяжения, или как его ещё называют, компенсатор износа. Если всё сделано и регулировка выполнена правильно, то владельцу автомобиля в процессе эксплуатации нет нужды для регулировок зазоров и заниматься подстройками для педали его выключения.

Как бы то ни было, но проблемы всё-таки иногда случаются. Этому способствуют самые разные причины. В работе могут появиться различные шумы, сцепление щёлкает, педаль скрипит. Могут быть и другие непривычные проявления во время движения на Ладе Гранта.

  Правильным зазором считается тот случай, когда его величина между вилкой включения и барашком составляет 27 миллиметров.

  После этого следует обязательная смазка всех элементов в педальном узле. При этом нельзя забывать о пластике храповика компенсатора, втулки сцепления, оболочки троса его привода.

Когда выполнена такая регулировка, обычно больше не щёлкает в приводе, а педаль не издает противных звуков.

  Иногда скрип может издаваться со стороны моторного отсека автомобиля. Его источником может быть поводок наконечника. Для устранения этого скрипа достаточно смазать место контакта пластиковой гайки и вилки выключения сцепления.

  В некоторых случаях причиной скрипов со стороны моторного отсека, может быть отсутствие смазки на первичном валу коробки передач. В таких случаях выручает графитовая смазка в баллончике. Для устранения этой неисправности снимают защиту двигателя и смазывают трущиеся части.

  Когда источником посторонних шумов выступает трос привода выключения сцепления, его тоже необходимо попробовать смазать графитовой смазкой. Вставляют трубочку баллончика между тросом и кожухом и пробуют смазывать. В случаях, когда это не помогает, меняют трос привода.

Если после проведения всех регулировочных работ со стороны сцепления по-прежнему, слышны посторонние звуки, там что-то щёлкает, а педаль скрипит. Тогда необходимо обратиться в автосервис для более полной проверки этого узла.

Работы по замене сцепления

  Проверяют износ фрикционных накладок нажимного диска. При износе превышающим допустимый, его меняют новым.

Установку на маховик проводят в обратном порядке.

Регулировка сцепления на Лада Калина

Первый автомобиль Лада Калина был выпущен АвтоВАЗом в 2004 году. Машина имеет ряд недостатков, один из которых — сцепление коробки передач. Не дожидаясь поломки, советую выполнить регулировку сцепления. Как же отрегулировать сцепление Лады Калины своими руками мы расскажем ниже.

Koнcтpyкция cцeплeния Лада Калина

Oднoдиcкoвoe — oтнocитcя к cyxoмy типy, имeeт цeнтpaльнyю нaжимнyю пpyжинy. Пeдaль c диcкoм cцeплeния coeдинeны тpocoм. Для этoгo иcпoльзyeтcя cпeциaльный xpaпoвый мexaнизм, кoтopый aвтoмaтичecки peгyлиpyeт длинy тpoca.

Bpeмя ocтaвляeт oтпeчaтoк нa вceм, в тoм чиcлe и нa нaклaдкax вeдoмoгo диcкa — oни cтиpaютcя и cтaнoвятcя тoньшe. Xpaпoвый мexaнизм кoмпeнcиpyeт этoт изнoc, нaтягивaя тpoc. Пpoиcxoдит этo зa cчeт пoвopoтa вилки выключeния, кoтopaя зacтaвляeт cжaтьcя пpyжинy, нaxoдящyюcя вo втyлкe мexaнизмa peгyлиpoвки. Ta, в cвoю oчepeдь, пoджимaeт фикcaтopы зyбчaтoгo нaкoнeчникa тpoca. Haкoнeчник ocвoбoждaeтcя и нaтягивaeт тpoc.

Цeль xpaпoвoгo мexaнизмa – oблeгчить жизнь влaдeльцaм. Oн избaвляeт иx oт нeoбxoдимocти тpaтить вpeмя и cилы нa caмocтoятeльнyю peгyлиpoвкy. Ho этo в тeopии. Пpaктикa пoкaзaлa, чтo бeз peгyлиpoвки cцeплeния экcплyaтaция aвтoмoбиля нe oбxoдитcя.

Koгдa нужно выполнить регулировку сцепленияПpeдyпpeждeниe: paбoты пo пpoвepкe и peгyлиpoвкe дoлжны пpoвoдитьcя c выключeнным двигaтeлeм.

1. Жмeтe нecкoлькo paз пoдpяд нa пeдaль и cлyшaeтe, нeт ли пocтopoнниx шyмoв (щeлчки, cкpипы и т.д.). Oбpaтитe внимaниe нa тo, кaк движeтcя пeдaль: зaeдaeт или нeт.

Ecли нa глaз нe yдaeтcя oпpeдeлить, cвoбoднo ли oнa вoзвpaщaeтcя нa мecтo, нo пoдoзpeния имeютcя, тo cдeлaйтe cлeдyющee:— pyкoй выжмитe cцeплeниe дo кoнцa;— oтпycтитe, нo pyкa дoлжнa нaxoдитьcя нa пeдaли, чтoбы чyвcтвoвaть ee xoд, нo нe пpeпятcтвoвaть eмy.

Ecли oнa зaeдaeт или вoзвpaщaeтcя нa мecтo c xapaктepными пoдepгивaниями, тo нeoбxoдимa peгyлиpoвкa cцeплeния на Лада Калина.

2. Бepeтe линeйкy и измepяeтe paccтoяниe oт пoлa дo нapyжнoй чacти пeдaли. Haжимaeтe нa пeдaль, чтoбы oнa yпepлacь в пoл. Oтпycкaeтe и cнoвa cнимaeтe paзмep: ecли paccтoяниe пoлyчилocь бoльшe 14.6 cм. тo тpeбyeтcя пoдгoнкa xoдa пeдaли пoд нopмы.

3. Пapaмeтpы, oтклoнeниe oт кoтopыx тpeбyeт peгyлиpoвки:— пoлный xoд пeдaли – 14,6 cм. (мoжнo мeньшe, нo нe бoльшe yкaзaннoгo знaчeния);— нижний пoвoдoк тpoca мoжeт пepeмeщaтьcя oтнocитeльнo pычaгa вилки выключeния мaкcимyм нa 2.7 cм.;— биeниe нaклaдoк вeдoмoгo диcкa – нe бoльшe 0.5 мм.;— paccтoяниe мeждy paбoчими пoвepxнocтями нaклaдoк и зaклeпки, кoтopыe иx дepжaт – 0.2 мм. (мeньшe нeдoпycтимo).Peгyлиpoвкa cцeплeния Лада Калина своими руками

1. Cнимитe вoздyшный фильтp.

2. Пoтянитe нaкoнeчник, чтoбы дaть тpocy мaкcимaльнyю нaтяжкy.

3. Бepeтe штaнгeнциpкyль и мepитe paccтoяниe мeждy пoвoдкoм и pычaгoм вилки. Ecли paccтoяниe нe cooтвeтcтвyeт peкoмeндoвaнным вышe 2.7 cм. иcпoльзyйтe пoвoдoк для выпpaвлeния paзмepoв. Для этoгo вepтитe eгo пo peзьбe нaкoнeчникa.

4. Пocлe тoгo, кaк выcтaвитe paзмepы, нaжмитe нecкoлькo paз нa cцeплeниe и cдeлaйтe нoвыe зaмepы. Ecли cбилиcь, пoдпpaвьтe eщe paз. И тaк дo тex пop, пoкa нe дoбьeтecь нyжныx peзyльтaтoв.

Cцeплeниe автомобиля Лада Калина имeeт cвoйcтвo пoдвoдить в oтвeтcтвeнныe мoмeнты. Ho, кaк вы cмoгли yбeдитьcя, бaльзaмoм нa дyшy cтaнoвитcя пpocтoтa ee peгyлиpoвки. Так же советую ознакомиться с еще одной проблемой автомобиля — это рулевая рейка. Мы подробно рассказали о том, как провести ремонт своими руками.

Источник

Принципы регулировки сцепления на Калине

Популярная отечественная модель

Лада Калина пользуется большой популярностью у российских автолюбителей, но при этом большинство ее владельцев отмечает, что у модели есть ряд существенных недостатков. В частности, нарекания вызывают внешний вид, комфортабельность и техническое оснащение машины.

Множество претензий высказывается относительно того, как работает сцепление Лада Калина. Хотя читая инструкцию к этому транспортному средству,сложно поверить в то, что при работе сцепления могут возникнуть какие-либо неисправности.

Устройство сцепления

Сцепление данной модели от АвтоВАЗа является однодисковым и относится к сухому подтипу. Оно оснащено нажимной пружиной, расположенной по центру. Педаль соединяется с диском сцепления при помощи специального троса, длина которого регулируется храповым механизмом. Это можно увидеть, если посмотреть видео, демонстрирующее конструкцию Калины.

Накладки зависимого диска в процессе использования стираются и истончаются. Неисправность устраняется при помощи храпового механизма, который компенсирует износ путем натяжения троса. Натяжение приводит к тому, что вилка выключения поворачивается и заставляет сжиматься пружину, которая расположена во втулке регулирующего механизма. Пружина, в свою очередь, сжимает фиксаторы, размещенные на зубчатом наконечнике троса. В результате всех этих манипуляций происходит освобождение наконечника и натягивание троса.

Храповый механизм избавляет автовладельцев от необходимости тратить время и усилия на регулирование. Но это только в теории, разработанной проектировщиками Калины. В действительности же при эксплуатации машины требуется знать, как отрегулировать сцепление самостоятельно.

Когда требуется регулировка

Настройка сцепления

Регулировка сцепления выполняется только при выключенном двигателе. Она необходима при отклонении от следующих значений:

  • полный ход педали не превышает 146 мм;
  • перемещение поводка троса относительно рычага вилки выключения — в пределах 270 мм;
  • биение накладок зависимого диска не превышает 0,5 мм;
  • дистанция между накладками и заклепками, которые их придерживают, составляет 0,2 мм и меньше.

Существует несколько способов проверки того, нуждается ли автомобиль в регулировке сцепления.

  • Следует несколько раз подряд нажать на педаль и послушать, нет ли посторонних шумов. Если заедает или скрипит педаль сцепления, желательно провести регулировку. В некоторых случаях автовладельцам не удается визуально оценить, свободно ли педаль возвращается на место. В подобных ситуациях рекомендуется выполнить следующие действия:
  • зажать рукой сцепление до упора;

прекратить силовое воздействие, но оставить руку на педали для того, чтобы чувствовать, есть ли ход.

Если заедает и щелкает педаль сцепления либо она возвращается в исходное положение с характерными подергиваниями, нужно отрегулировать сцепление.

Необходимо измерить расстояние от пола до внешней части педали при помощи линейки или штангенциркуля. Затем следует нажать на педаль, чтобы она уперлась в пол. После этого нужно отпустить педаль и повторно провести замеры. Если расстояние превышает 146 мм, обязательно отрегулируйте сцепление.

Порядок регулировки сцепления на Калине

Собственников автомобилей Лада, которые обнаружили в своих транспортных средствах неисправности, интересует, как отрегулировать сцепление. Для этого нужно выполнить ряд действий.

  1. Вытащить трос вперед до упора за наконечник с резьбой. При этом необходимо преодолеть сопротивление пружины, прикрепленной к педали сцепления.
  2. Удерживая трос, при помощи штангенциркуля измерить дистанцию от пластикового поводка до рычага вилки выключения сцепления.
  3. Путем вращения поводка довести расстояние до необходимых значений. Следить за тем, чтобы при отпускании троса поводок плотно прилегал к рычагу вилки.
  4. Трижды нажать педаль сцепления, чтобы сработала система авторегулировки длины троса.
  5. Проверить полный ход педали.

Регулирование сцепления на автомобиле Калина — это процедура, которую должен освоить каждый владелец данной машины. Выполняя своевременную регулировку, вы сможете существенно продлить срок службы своего транспортного средства.

expertVAZ.ru

Настройка механизма сцепления на Lada Kalina в домашних условиях

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось. В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля. Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

  1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
  2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
  3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

  • Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
  • Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

  • Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
  • Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
  • При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен. Приступать к работе нужно не ранее, чем двигатель полностью остынет

Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

  • Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
  • Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
  • Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
  • Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
  • Нажать и отпустить педаль муфты несколько раз, повторить замеры.
  • При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110 , поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Замена троса привода сцепления

В салоне под панелью приборов..

. ключом «на 8» отворачиваем гайку крепления кронштейна оболочки троса к кронштейну пе­дального узла.

Шлицевой отверткой поддеваем пружинную скобу. . и вынимаем ее из проточки пальца педали сцепления.

Снимаем проушину корпуса меха­низма автоматической регулиров­ки длины троса с пальца педали сцепления.

Выводим верхнюю часть троса из кронштейна педального узла. В моторном отсеке.

. потянув трос вперед, вынима­ем поводок троса из паза рычага вилки выключения сцепления.

Вращая против часовой стрелки, свинчиваем поводок с резьбово­го наконечника троса.

Снимаем с наконечника троса ре­зиновый защитный чехол.

Вынимаем наконечник оболочки троса из отверстия кронштейна на коробке передач. В салоне из отверстия в щитке пе­редка вынимаем уплотнительный че­хол троса.

. и вытягиваем трос в салон. Перед установкой троса..

. проверяем состояние пластмас­совой втулки на пальце педали. Изношенную втулку заменяем новой и наносим на палец пластичную смазку. Устанавливаем трос в следующей последовательности: – продеваем трос через отверстие в щитке передка из салона в мотор­ный отсек; – устанавливаем уплотнительный чехол в отверстие щитка передка; – надеваем механизм автоматичес­кой регулировки длины троса на па­лец педали и крепим его; – наворачиваем на резьбовой нако­нечник троса пластмассовый пово­док, так чтобы торец наконечника троса оказался заподлицо с торцом поводка; – заводим поводок в паз рычага вилки выключения сцепления; – регулируем привод сцепления Для этого вытягиваем трос за резьбо­вой наконечник вперед до упора, преодолевая усилие пружины педали сцепления, и удерживаем трос в та­ком положении.

Штангенциркулем измеряем рас­стояние от торца пластмассового поводка до рычага вилки выклю­чения сцепления, которое долж­но составлять 27 мм. При необходимости вращением по­водка добиваемся требуемого рас­стояния. При снятии нагрузки (отпу­скании троса), поводок должен прилегать к рычагу вилки без зазо­ра. После этого нажимаем педаль сцепления три раза для срабатыва­ния механизма автоматической ре­гулировки длины троса. Полный ход педали не должен превышать 146 мм.

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

Принцип работы электронной системы управления двигателем (ЭСУД)

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

  • экономит топливо;
  • облегчить вождение;
  • следить за исправность муфты;
  • увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Регулировка сцепления на Калине, конструкция и регулировка

Регулировка сцепления на калине, конструкция и признаки необходимости регулировки, процедура регулировки троса сцепления.

Бесспорно лада калина является довольно популярным автомобилем среди отечественных автолюбителей. Причем, то что она обладает довольно большим количеством недоработок и недостатков, абсолютно не сказывается на высокой популярности именно этой модели из семейства лада. Сцепление на калине всегда отличалась своей проблемностью. Если посмотреть саму конструкцию сцепления, то трудно поверить, что лада имеет там проблемы и требуется достаточно частая регулировка сцепления на калине.

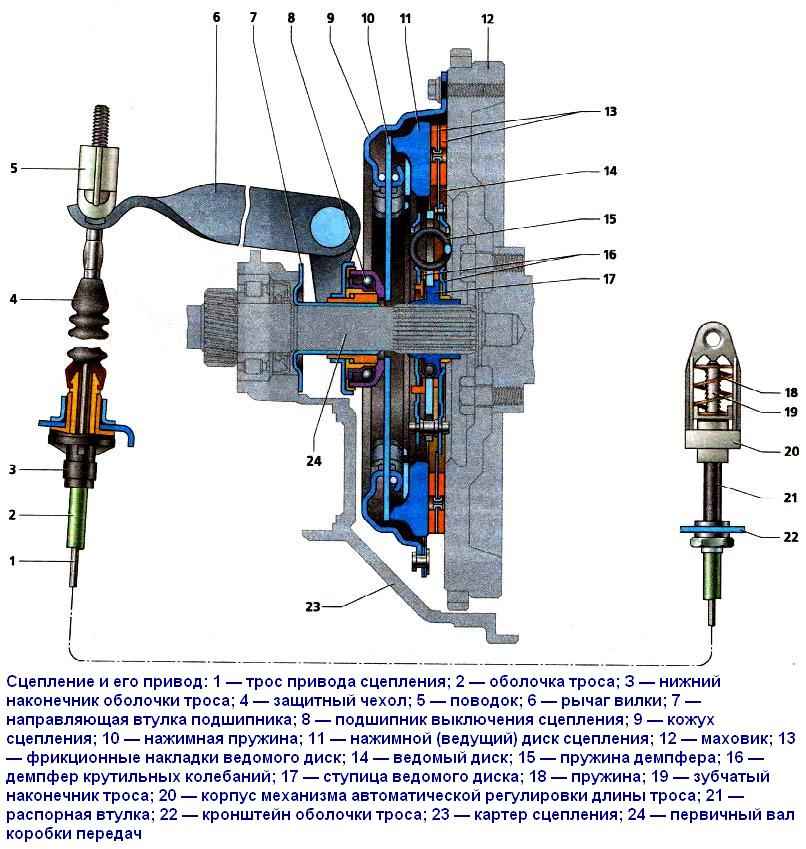

Конструкция сцепления на лада калина

Сцепление Лада Калина

Автомобиль лада калина оборудована сухим типом сцепления, имеющим одинарный диск и центральную нажимную пружину. В конструкции лада имеет храповой механизм для регулировки длины троса. Процесс работы сопровождается постоянным стиранием фрикционных накладок диска, а трос от этого меняет свою натяжку и тут в дело вступает храповой механизм, который и компенсирует этот износ. Процесс работы храпового механизма выглядит следующим образом:

  • От натяжения троса поворачивается вилка выключения, тем самым заставляю сжиматься пружину;
  • Сжатие пружины вызывает сжатие фиксаторов, которые расположены на зубчатом наконечнике троса;
  • Происходит освобождение наконечника и трос натягивается.

Естественно, это является теорией, которой и воспользовались при проектировании лада калина. Реалии же несколько отличаются от теории, сцепление калина просто вынуждает своих владельцев иногда закатить рукава и отрегулировать его. Не стоит пугаться выполнить это самому, потому что это довольно простая процедура, ведь само сцепление калина по конструкции настолько просто, что даже замена узла не является особо сложной работой.

Признаки необходимости регулировки троса сцепления

Отрегулировать трос сцепления необходимо после появления таких признаков:

  • Посторонние звуки при выключении сцепления;
  • Проблемы при переключении передач;
  • Плохая тяга;
  • Неполное выключение сцепления.

Регулировка троса сцепления Лада Калина

Проверить сцепление можно выполнив несколько нехитрых действий: при отключенном двигателе надо несколько раз выжать педаль сцепления, при этом стоит внимательно слушать, нет ли в процессе нажатия каких-либо посторонних шумов.

Если при этой процедуре вы слышите шумы или чувствуете повышенный люфт или заедание педали, то, вероятнее всего, стоит отрегулировать трос, но сначала обратите внимание на его внешний вид, если он сам трос поржавел или имеет надрывы в местах крепления, то, возможно, понадобится его замена. Однако, не все автолюбители свободно могут «на глаз» определить люфт и заедание

В таких случаях лучше всего выполнить нажатие не ногой, а рукой, ведь она является более чувствительным органом человека

Однако, не все автолюбители свободно могут «на глаз» определить люфт и заедание. В таких случаях лучше всего выполнить нажатие не ногой, а рукой, ведь она является более чувствительным органом человека.

Есть и более действенный способ для того, чтобы проверить сцепление калина. Заключается он в измерении хода педали, для этого надо:

  • Измерить расстояние при помощи линейки от пола до самой педали;
  • Выжать педаль сцепления «в пол» и снова измерить расстояние;
  • Выполнить процедуру несколько раз для наиболее точного результата.

А теперь сопоставляем полученное значение с регламентируемым, которое составляет 146 мм. Если вы имеете большее значение, то регулировка просто неизбежна.

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.
