Замена сцепления на лада калина своими руками

Снятие и установка сцепления Лада Приора

Замена сцепления.

Инструкции по ремонту сцепления, устранение неисправностей лада приора 2170, порядок снятия и установки диска у автомобилей лада приора. Обслуживание и ремонт трансмиссии лада 2170, 2172 приора. Привод колес. Замена сцепления ваз 2171. Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка…

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач ваз 2170 (см. «Снятие и установка коробки передач»).

2. Если будете устанавливать прежний нажимной диск ваз 2171, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.

Демонтировать сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Извлекиньте кожух сцепления в сборе с нажимным диском.

6. Вытащите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск лада приора необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск ваз 2172.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска лада приора, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска лада приора замените нажимной диск в сборе.

11. Оцените состояние опорных колец нажимной пружины priora. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач приора. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска ваз 2170 более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск priora…

15. …затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

  • 16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.
  • 17. Снимите оправку и установите коробку передач
  • 18. Установите нижний конец троса привода выключения сцепления на коробку передач приора и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления лада приора»).

Перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления ваз 2171 2172, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления ваз 2170») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

vazclub.com

Правила эксплуатации

Для того, чтобы избежать новых проблем со сцеплением следует выполнять эти не сложные правила:

  1. Нажимайте на педаль сцепления плавно, а вот отпускать его следует по резче, но не бросая его.
  2. При стоянке на подъёме лучше отпустить педаль сцепления и включить «ручник» (ручной тормоз – прим.). Ручной тормоз должен быть отрегулирован и держать машину на уклоне.
  3. Переключайте передачи как можно быстрее, избегая «бросков» коробки переключения передач.
  4. В холодное время года, когда многие нажимают педаль сцепления для облегчённого пуска двигателя, сцепление испытывает повышенную нагрузку. Система сцепления не получает износа лишь тогда, когда прогреется масло.
  5. Во время движения не держите ногу на педали сцепления, а чуть по одаль от неё.

Как вы могли убедится сами, не смотря на то, что работы по замене сцепления процесс достаточно сложный, трудоёмкий и займёт не один и не два часа вашего времени, его всё-таки возможно выполнить собственноручно.

Справка!

Сцепление – благодаря этому механизму, передаётся крутящий момент от трансмиссии к двигателю. Сама передача, осуществляется благодаря наличию троса сцепления, который соединяет механизм с КПП, за счёт чего и происходит сам старт, торможение и переключение передач.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

  1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
  2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.
  1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
  2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

  1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

  1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

Сцепление лады Калины. Замена и регулировка

Итак, замена сцепления на автомобиле Лада Калина – довольно трудоёмкая процедура, поэтому важно заранее рассчитать свои силы и, возможно, передать автомобиль в руки профессионалов. К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ

Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе

К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ. Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе.

Теперь перейдем к рассмотрению непосредственно процедуры по замене сцепления.

Замену производим на подъёмнике либо эстакаде. На крайний случай, сойдет смотровая яма.

Все начинается с отключения бортовой сети автомобиля путем снятия клеммы с отрицательного вывода аккумулятора.
Затем необходимо демонтировать коробку передач. Более подробно данный процесс описан в статье с соответствующим заглавием.
Когда КПП будет снята, появится возможность демонтажа корзины сцепления и ведомого диска. Для этого откручиваем 6 болтов крепления корзины к маховику.
С помощью плоской отвертки поддеваем концы пружины, сняв их с выступов на муфте выжимного подшипника.
Выжимной подшипник демонтируем в сборе с муфтой. Снимаем пружину под ним.
Чтобы заменить вилку выключения и ее втулку, поддеваем отверткой чехол из резины, который закрывает вилку выключения сцепления.
Из отверстия картера вынимаем пластмассовую втулку вилки выключения.
Смешаем вверх рычаг вилки, выводим из посадочного места нижний конец оси рычага вилки, а затем снимаем вилку выключения сцепления.
Проверяем износ деталей, при необходимости меняем. Детали, которые возвращаем на место при установке прежде промываем в керосине или бензине.
Переходим к установке.
Наносим тонким слой смазки для ШРУСов на шлицевую часть первичного вала коробки передач и на направляющую втулку выжимного подшипника.
Возвращаем в картер сцепления вымытые детали, а именно пружину, вилку и выжимной подшипник

Важно учесть последовательность установки.
Вставляем центрирующую оправку в отверстие торца коленвала.
На оправку ставим ведомый диск, располагая его так, что сторона, где ступица выступает больше была ориентирована на коробку передач.
Устанавливаем корзину сцепления.
Равномерно закручиваем болты, крепящие корзину сцепления.
После затягивания удаляем центрирующую оправку.
Возвращаем на место коробку передач.
Когда все будет собрано в обратной последовательности, проверяем работу сцепления. По необходимости, может потребоваться регулировка сцепления на Ладе Калине.
Особенностью конструкции является автоматическая регулировка длины троса привода сцепления

Но его регулировка требуется после ремонта и необходима для установки начального положения автоматической регулировки. Из инструмента в данном случае потребуется штангенциркуль.
Для выполнения потребуется демонтаж корпуса воздушного фильтра. Выполняем.
Тянем наконечник, чтобы максимально вытянуть трос сцепления.Измеряем длину между поводком и рычагом вилки.
Расстояние между ними должно равняться 27 мм. Если нет, добиваемся данной цифры путем поворота по резьбе наконечника троса.
Перемещаемся в салон автомобиля. Нажимаем четыре-пять раз на педаль. Повторяем измерение. При необходимости повторяем регулировку.

Процесс замены сцепления на Калине

В зависимости от манеры управления транспортным средством и пройденных километров требуется замена сцепления на Калине. Процедура несложная, и выполнить ее можно своими силами.

Каждый автомобиль имеет свои «болезни». Распространенная болезнь автомобиля Лада Калина — это не всегда корректная работа системы сцепления с течением времени. Правда, это заболевание не хроническое и встречается достаточно редко. В большинстве случаев это связано с выжимным подшипником или свидетельствует о том, что требуется замена диска сцепления. Если рассматривать топ неисправностей Лада Калина, то эта уверенно занимает 8-ю позицию.

Диск и подшипник по отдельности менять не рекомендуется, они заменяются только в сборе. Чтобы каждый раз не снимать КПП, крайне желательно менять сцепление одним комплектом. Прежде чем принимать решение о необходимости замены комплекта сцепления, разберемся, какие характерные неисправности проявляются и можно ли провести регулировку, тем самым отложив дорогостоящий ремонт, еще на какой-то срок.

Перед тем как решить задачу о замене сцепления, рассмотрим, что можно сделать в плане регулировок.

На автомобили Лада Калина ставится однодисковое сухое сцепление с центральной пружиной и соединяемые с педалью через трос сцепления, которые саморегулируются посредством храпового механизма.

Неисправности, когда требуется замена тросика, его регулировка:

Выполняем следующие действия:

  • для свободного доступа к наконечнику снимаем воздушный фильтр;
  • тянем за наконечник, выбирая максимум натяжения троса;
  • используя штангенциркуль, измеряем расстояние между рычагом вилки и наконечником: если оно больше 27 мм, поворачиваем поводок по резьбе;
  • нажимаем на педаль сцепления несколько раз, повторяем замер, процесс выполняется до получения результата.

Если регулировка не помогла необходимо заменить сцепление. Это один из важнейших механизмов в устройстве любого автомобиля. Бензиновые двигатели начинают развивать мощность, достаточную для того, чтобы автомобиль тронулся, начиная от 1000 об/мин. Такие обороты слишком велики, чтобы напрямую соединить мотор с ведущими колесами, для чего и существует механизм сцепления, через который крутящий момент двигателя передается на ведущие колеса.

Автомобиль плавно трогается и двигается. У водителя есть возможность, переключая скорости, выбрать оптимальный режим работы силового агрегата.

На Ладу Калину производитель может установить один из двух типов сцепления: диаметром 190 мм и 200 мм. Какой тип установлен на вашем автомобиле, вычислить легко: считаем болты, которыми крепится стартер: 2 — 200 мм, 3 — 190 мм. Какой комплект приобрести, зависит от вашего желания и финансовых возможностей.

Работа производится и сверху (доступ под капотом), и под автомобилем, то есть либо загоняем его на эстакаду, либо используем смотровую яму в гараже. Еще потребуются:

  • комплект сцепления;
  • набор ключей;
  • подпорка для двигателя (в гараже можно вывесить на таль);
  • сосуд для слива масла из КПП.
  1. Снимаем воздушный фильтр и гофру.
  2. От АКБ отсоединяем всю проводку, клеммы и тоже ее снимаем.
  3. Откручиваем провода питания стартера.
  4. От КПП отделяем трос и проводку.
  5. Снимаем защиту картера двигателя.
  6. Очищаем все пространство, где КПП соединяется с мотором, откручиваем ее.
  7. Снимаем опору двигателя, либо под него подставляется домкрат, либо он вывешивается на таль.
  8. Откручиваем от КПП приводные валы, «краб», крепящийся к коробке.
  9. Осталось отсоединить КПП от двигателя и приступить к замене.
  10. Выкручиваются болты, крепящие кожух выжимного диска к маховику. Маховик зажимаем отверткой. Болты отворачиваются последовательно по половине оборота, двигаясь по кругу.
  11. Снимаем диски сцепления. Даже если на них нет видимых повреждений, откладываем. Проверяем маховик на сколы и царапины.
  12. Начинаем установку всего снятого и разобранного на свои места. Устанавливая корзину, центруем диск внутри нее.
  13. Сначала устанавливаем ведомый диск, затем кожух нажимного диска.
  14. Затягивать болты необходимо равномерно по кругу.
  15. Приворачиваем КПП к мотору.
  16. Объединяем КПП с проводкой и тросиком.
  17. Производим регулировку троса — теперь это необходимо для корректного функционирования системы, это вы уже умеете делать.

Читать далее: Audi RS6 Avant 2019-2020 — фото, цена и характеристики модели Ауди РС6 Авант

Технология замены сцепления на автомобиле Калина без заезда на СТО

Для проведения работ в данном направлении сначала необходимо демонтировать АКБ, воздушный фильтр. Далее поддомкратив двигатель, снять КПП. Если, не смотря на все рекомендации, Вы решили ставить назад старую корзину, то сразу нужно отметить краской ее положение относительно маховика.

Следующие работы по списку:

  1. Отвернуть болты крепления корзины.
  2. Демонтировать корзину и ведомый диск.
  3. Снять выжимной подшипник.
  4. Демонтировать защитный чехол и втулку вилки выключения.
  5. Снять вилку и устранить дефекты.
  1. Поставить на место детали привода в обратной последовательности.
  2. Используя центрирующую оправку в торце коленвала, установить ведомый диск.
  3. Закрепить корзину.
  4. Поставить коробку передач.
  5. Отрегулировать работу привода и длину троса.

Корректировка приводного троса производится методом перемещения его нижнего наконечника вперед до упора. В таком положении делается замер расстояния между направляющим поводком и вилкой, который должен быть 27 мм. При несоответствии указанному значению, следует отрегулировать размер поводком.

Технология обслуживания привода сцепления на LADA 2110

Важной составляющей единицей трансмиссии любого автомобиля является механизм плавной передачи крутящего момента от коленчатого вала коробке передач

Особенности конструкции рулевого управления автомобиля Газель

Несколько лет назад машины Газель были признаны лучшим народным коммерческим автомобилем России. И это действительно так – нынешние дороги сложно представить без деловито снующих микроавтобусов или грузовичков известной отечественной марки. Профессиональные шоферы ценят их за надежность и простоту

Технология замены привода вспомогательных агрегатов на Lada Kalina

Отечественный автопром продолжает прогрессировать – АвтоВАЗ представил новое поколение Lada Kalina. Модель оборудована автоматической коробкой передач Jatco и улучшенной системой вентиляции и отопления.

Когда приходится менять сцепление. Что говорят автолюбители о комплекте Kraft

Сразу и не скажешь, когда же появилась фрикционная муфта в том виде, в котором мы ее знаем. Но точно можно заявить, что это наиболее консервативный узел автомобиля, даже после многочисленных экспериментов, его конструкция мало чем изменилась со времен Карла Бенца.

Обслуживание и определение неисправностей коробки скоростей ВАЗ 2110

На протяжении всего периода серийного выпуска «десятки» конструкция ее пятиступенчатой МКПП постоянно модернизировалась, использовались разные передаточные числа главной передачи.

Описание конструкции

Сцепление Наверняка, находясь в автошколе, все проходили курс по устройству компонентов трансмиссии, но вряд ли каждый вдавался во все подробности и, надо сказать, напрасно. Знание конструкции и принципов работы позволит владельцу еще на начальном этапе определить поломку, предпринять меры по ее устранению и избежать крупных затрат на капитальный ремонт. Поэтому вкратце рассмотрим составляющие сцепления автомобиля Lada Kalina:

  • кожух;
  • подшипник выключения;
  • нажимной диск;
  • ведомый диск;
  • трос привода;
  • рычаг вилки;
  • механизм регулировки длины троса.

Тип фрикционной муфты, используемой на этой модели, однодисковый, сухой с пружиной дифрагментарного типа. Алюминиевый кожух представляет собой единое целое с коробкой передач. Модификации предполагают установку двух видов компонента трансмиссии – диаметром 190 и 200 мм. Определить, какой применен в конкретной машине, можно по количеству болтов крепления стартера: два – 200мм и, если три болта, то – 190 мм.

Кожух муфты крепится шестью к маховику шестью винтами. Три штифта на маховом колесе входят в соответствующие отверстия кожуха, тем самым центрируя его. По мере износа накладок, изменение длины троса происходит автоматически и не требует вмешательства владедьца.

Регулировка привода выключения сцепления Ваз 2105 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
  3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления; 13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
↓ Комментарии ↓
1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания
3

Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля
4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010
5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост
6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы
7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага
8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз
9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора
10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова
11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива
12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Как Отрегулировать Сцепление На Гранте

Регулировка и замена троса сцепления для Lada Grant

На машине Гранта Лада Выключение сцепления, разрезается по конфигурации положения лепестков сцепления. Лепестки сжимаются подшипником сцепления, который перемещается вилкой сцепления. Вилка сцепления, которая является практически рычагом оси, приводится в движение железным тросом сцепления. Эта статья предоставляет информацию о заменах и корректировках трос сцепления на машине.

Инструменты, необходимые для замены и регулировки троса сцепления: ключ 8 мм, линейка, отвертка с плоской головкой

Процесс замены троса сцепления на автомобиль Lada Grant

1. Отвинтите гайку, которая крепит ножку крышки троса сцепления к кронштейну педали под шкафом (операция для наглядности показана при снятии панели), и снимите упор со шпильки.

2. С помощью отвертки снимите фиксирующий зажим и пластиковый корпус пластины сцепления с вала.

3. Снимите уплотнение с крышки троса сцепления с отверстия в перегородке между салоном и моторным отсеком.

4. Потяните трос вперед, другими словами, в направлении движения. Отсоедините кабель от гнезда на вилке сцепления (см. Эскиз ниже).

5. Отвинтите кабель от кончика кабеля, снимите направляющую втулку кабеля с отверстия в коробке кронштейна (см. Рисунок ниже) и снимите кабель с автомобиля. Удалите его из отверстия в разделе.

Гранта Лада. устранить шум (треск / скрип) от педали сцепления.

Моя группа ВК: другие мои проекты: грант.ком /. сайт с текстовыми версиями.

https://youtube.com/watch?v=Eg5BETyYxZ8

Регулировка троса сцепления с калиной

Настройки кабеля сцепление к калине.

6. Чтобы установить новый трос сцепления, вставьте трос в отверстие передней панели (перегородки), закрепите трос на валу педали сцепления и закрепите корпус механизма компенсации износа.

7. Зафиксируйте остановку кабельные крышки на штифтах кронштейна.

8. Вставьте уплотнение в отверстие для перегородки. кабельные крышки.

9. Проведите кабель в отверстие кронштейна на коробке передач и установите направляющую втулку кабельной муфты в это отверстие.

10. Прикрутите провод к нижней части наконечника кабеля, убедившись, что наконечник выступает от конца провода на 0-1 мм. (см. рисунок внизу слева)

Операции по настройке троса сцепления Lada Grant

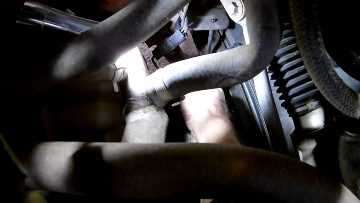

1. Сдвиньте трос сцепления в исходное положение, сдвинув нижний, чтобы снять пружину механизма. конец кабеля полностью вперед, то есть в направлении автомобиля. Держите наконечник в выдвинутом положении, измерьте размер (см. Размер L на фото) между вилкой и сливом, он должен составлять 27 мм. Если размер не подходит должным образом, отрегулируйте его, повернув рычаг в нужном направлении. (видеть картинка ниже, механизмы в моторном отсеке)

2. Вставьте конец троса в паз заглушки сцепления и отпустите. Под действием пружины наконечник должен быть закреплен на пробке без зазора.

3. Нажмите педаль сцепления несколько раз, пока она не остановится, и снова измерьте предварительно контролируемое расстояние (см. Размер L на фото). При необходимости повторяйте регулировку, пока не достигнете желаемого значения 27 мм.

Дополнительная информация о механизме компенсации трос сцепления

Механизм компенсации троса сцепления Гранта Лада Предназначен для того, чтобы трос сцепления всегда находился под напряжением. Механизм компенсации незначительных отклонений «выбирает»или добавляет к длине.

Чтобы лучше понять дизайн, сочетающий педаль сцепления, вилку сцепления и трос, см. Рисунок в статье. «сцепление Лада Грант и его возможные недостатки»

Комментарии

Дима, если педаль зависнет, то ты не потеряешь ни одной регулировки, потому что пора менять трос сцепления. Механизм, который прикрепляется к самой педали, изношен. Отсюда появится трещина, и педаль может зависнуть в соответствии с обычной регулировкой 27 мм. Я просто поменял кабель и отрегулировал его на 27 мм, и все было идеально. Нет фишек и походка так же хороша, как кабина

Ремонт троса сцепления

Важнейшим элементом сцепления является датчик. Его предназначение состоит в том, чтобы своевременно подавать контроллеру мотора импульс о необходимости включения и выключения. Также он отвечает за сброс и подачу газа.

Существует несколько проблем, связанных с датчиком. Во-первых, это неправильная регулировка по отношению к педали, в результате чего расход топлива заметно увеличивается. Во-вторых, обгорание контактов, что приводит к выходу датчика из строя.

Трос сцепления Лада — тот важнейший механизм, посредством которого и осуществляется процесс сцепления. Его поломка может привести к серьезным неполадкам в автомобиле, вплоть до потери возможности двигаться.

Изучим основные этапы ремонта троса сцепления.

  1. Нужно осмотреть трос по всей длине, начиная от блока сцепления.
  2. Теперь следует отсоединить трос от коробки передач, а после и от педали сцепления.
  3. Запомните: в бардачке вашего автомобиля обязательно должен быть запасной трос и некоторые детали первой необходимости. Если проблема возникнет внезапно, она не приведет к катастрофическим последствиям. Вооружившись новым тросом, поставьте его взамен старого.
  4. Проводится регулировка троса при помощи регулировочной гайки.
  5. Проверка регулировки двойным нажатием на педаль.
  6. Напоследок нужно затянуть контргайку.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
