Датчик давления(уровня) масла ваз 2114(2115) - где находится и как заменить

Замена маслоприемника:

Снятие:1) Сперва загоните автомобиль, на смотровую яму.

2) Затем с самого низу двигателя автомобиля, снимите поддон картера. (Как снять поддон, см. в статье: «Замена поддона картера»)

3) Далее при помощи удлинителя с накидкой головкой отверните два болта, которые крепят маслоприемник ко второй крышке.

4) После того как болты будут откручены, возьмите в руки гаечный ключ, и отверните с его помощью последний болт, который крепит маслоприемник к корпусу масляного насоса.

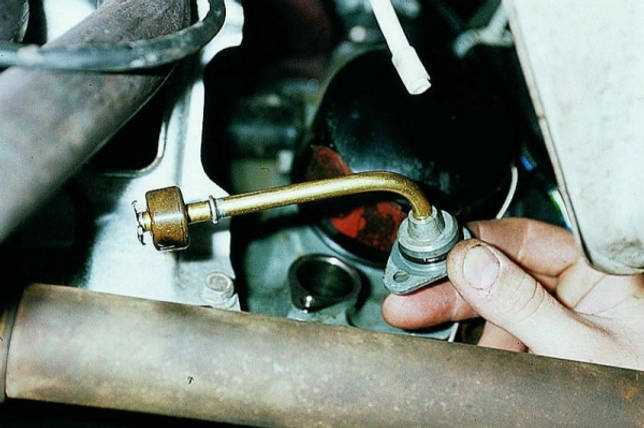

5) И в завершение операции, снимите маслоприемник, с нижней части двигателя автомобиля.

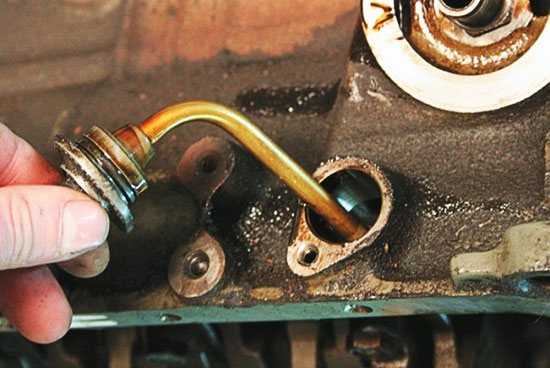

Установка:1) В начале установите маслоприемник на свое место, и после чего заверните болт крепления маслоприемника к корпусу масляного насоса.

2) После заворачивания болта, взяв в руки удлинитель с накидной головкой, заверните с его помощью два оставшихся болта, которые крепят маслоприемник ко второй крышки.

3) И в завершение операции, установите ранее снятый поддон картера на свое место, воспользовавшись для этого все той же статьей, по «Замене поддона картера».

Примечание!Установка поддона картера, производится в обратном порядке снятию!

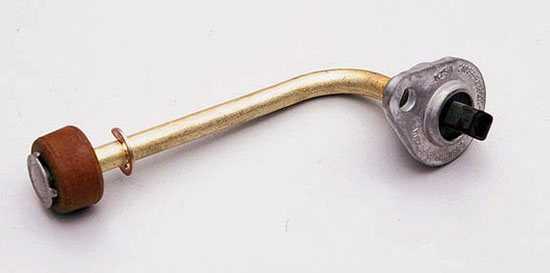

Очистка маслоприемника от грязи, и замена его уплотнительного кольца:

1) Прежде чем перейти к очистке и замене уплотнительного кольца, снимите маслоприемник с двигателя автомобиля. (см. «Снятие маслоприемника»)

2) Затем при помощи отвертки подденьте уплотнительное кольцо, которое на нем установлено, и после чего снимите его и замените на новый.

Примечание!Перед началом установки нового уплотнительного кольца, смажьте его моторным маслом, желательно тем же, который залит у вас в двигателе автомобиля!

3) Теперь перейдите к очистки сетки маслоприемника от грязи, для этого:• Сперва возьмите в руки какой ни будь хороший растворитель, и после чего тщательно промойте сетку маслоприемника от грязи.

• А когда промывка будет закончена, продуйте эту сетку сжатым воздухом.

Примечание!Это делается для того, что бы она быстрее высохла от растворителя, и напрочь убрались все мелкие оставшиеся частички грязи!

Замена масла в двигателе и масляного фильтра

Этап первый. Слив масла

1. Завести мотор и прогреть его до максимально допустимой температуры для максимально полного слива старого масла (80 °С по указателю температуры охлаждающей жидкости). Это делается для того, чтоб уменьшилась вязкость моторного масла за счёт повышение его температуры.

Допускается заливка специальных присадок к маслу, которые снижают его вязкость и одновременно обладают моющими свойствами (так называемых «присадок-десятиминуток»). Для заливки моющей присадки открутите пробку маслозаливной горловины и залейте её в двигатель. Следует помнить, что если вы залили в двигатель такую присадку то трогаться на автомобиле категорически нельзя, — заливать их нужно после того, как автомобиль установлен на специализированный подъёмник.

2. После прогрева двигателя до рабочей температуры его следует заглушить и открутить пробку маслозаливной горловины для того, чтоб слив старого масла был полным.

3. Установите автомобиль на подъёмник либо на эстакаду. С помощью специального четырёхгранного ключа открутите нижнюю сливную пробку масляного картера. Пробку следует откручивать очень аккуратно, поскольку температура масла в картере составляет примерно 60–90 градусов Цельсия и откручивать пробку рекомендуется в специальных перчатках.

4. Слить масло в предварительно подготовленную для этого ёмкость.

Этап второй. Промывка двигателя

Если вы применили для уменьшения вязкости масла в двигателе описанную выше «промывку-десятиминутку» то этап промывки можно пропустить, но всё же рекомендуется провести полноценную промывку двигателя многоразовым моющим маслом.

1. Закрутить пробку слива масла в масляном картере.

2. Через специальную лейку залить промывочное масло в маслозаливную горловину двигателя, закрутить пробку и запустить двигатель на 10–15 минут. Применение специального промывочного масла гарантированно отмоет двигатель от накопившихся внутри продуктов сгорания и износа.

3. Заглушить двигатель машины, открутить сливную пробку масляного картера и слить промывочное масло в отдельную канистру. Оно является многоразовым и его можно впоследствии использовать повторно.

4. После слива промывочного масла закрутите на место сливную пробку масляного картера.

Видео: нужно ли промывать двигатель?

Этап третий. Замена масляного фильтра и заливка свежего масла

Прежде чем заливать свежее масло в двигатель необходимо сначала заменить масляный фильтр.

1. Открутить старый масляный фильтр при помощи специального ключа. Если в наличии специальный ключ отсутствует, а фильтр не удаётся отвернуть руками, то пробейте его корпус отвёрткой и, используя её как рычаг, отверните фильтр. Пробивайте его ближе к днищу, чтобы не повредить штуцер на двигателе.

2. Залейте в новый масляный фильтр до половины моторного масла и установите его на двигатель, предварительно обильно смазав маслом уплотнительное резиновое кольцо. После замены масляного фильтра следует приступить к заливке свежего масла в двигатель.

3. Открутите пробку маслозаливной горловины и вставьте в неё воронку.

4. Залейте в двигатель авто свежее масло руководствуясь при этом показателями уровня на масляном щупе. Показатель уровня масла на щупе должен быть на отметке «мах».

5. После заливки масла двигатель необходимо запустить на 2–3 минуты, а вслед за этим заглушить и снова проверить уровень масла на масляном щупе. В случае необходимости масло нужно долить.

От правильности и своевременности проведения процедуры замены масла и масляного фильтра в автомобильном двигателе гарантированно обеспечит его безотказную и долговременную работу.

Сообщений 8

1 Тема от dorik 2012-11-25 22:10:25

dorik
Новый участник
Неактивен

Регистрация: 2012-11-25
Сообщений: 18Спасибо: 3

Тема: Решено: горит лампа недостаточного уровня масла в картере двигателя

на щупе уровень в норме,а лампа всё равно горит..что подскажите по этой проблеме??

2 Ответ от aleks-nk 2012-11-26 03:51:25

aleks-nk
Участник
Неактивен

Откуда: Новокузнецк
Регистрация: 2012-02-25
Сообщений: 136Спасибо: 29
Авто: Ваз 21102 1,5 8кл 2004г Ниагара

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

Или датчик масла менять или проводка замыкает. или посерьезней масляный насос не качает

3 Ответ от Admin 2012-11-26 04:17:33

Admin
Администратор
Неактивен

Регистрация: 2012-02-20
Сообщений: 3,257Спасибо: 624

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

dorik, проверяй сам датчик давления масла, если не он то дальше смотри вот категория датчик давления масла, сейчас тут только одна статья, но в ней ты найдешь совет, как проверить, почему загорелась масленка кстати, несколько дней в этой категории появится еще пару статьей

4 Ответ от iliaBkmz 2012-11-26 09:29:33

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,041Спасибо: 584
Авто: outlander и 2104

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

Снять провод с датчика и проверить — погаснет ли лампочка — если гаснет, то нерабочий датчик. На датчике мог поплавок залипнуть или просто сломаться. Замените его в таком случае — работы на 10 минут.

5 Ответ от dorik 2012-11-26 11:32:39

dorik
Новый участник
Неактивен

Регистрация: 2012-11-25
Сообщений: 18Спасибо: 3

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

ребята..горит не лампа давления масла..а лампа недостаточного уровня масла в картере двигателя. сегодня зачистил контакт..поменял датчик-всё равно горит. может кто сталкивался с такой проблемой. уровень так же в норме

6 Ответ от Admin 2012-11-26 12:18:26

Admin
Администратор
Неактивен

Регистрация: 2012-02-20
Сообщений: 3,257Спасибо: 624

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

dorik, понятно, вы говорите про сигнализатор недостаточного уровня масла на БИ БСК. лампочка загорается когда на контакте 9 есть масса, проверяйте, откуда она там появляется

7 Ответ от iliaBkmz 2012-11-26 13:22:06

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,041Спасибо: 584
Авто: outlander и 2104

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

Я про него Вам и написал. Admin — правильно написал — если масса с датчика пришла — лампа загорелась. Проверяется элементарно: 1. Снимаем провод с датчика — смотрим — погасла ли лампочка — если не гаснет, значит датчик тут вообще ни причём. 2. Далее — снимаем блок БСК и проверяем «пришла» ли масса на контакт — согласно схеме приведенной выше — Admin Провод на датчик при этом не одеваем 3. Если масса на проводе есть — значит где то он замыкает на массу и нужно это найти по жгутам. 4. Если в проводе массы — нет, то оденьте колодку обратно и проверьте на одетом разъёме с обратной стороны — возможно замыкает он у Вас через сам блок. Вот и вся наука — нужно только искать.

8 Ответ от dorik 2012-11-26 22:54:46

dorik
Новый участник
Неактивен

Регистрация: 2012-11-25
Сообщений: 18Спасибо: 3

Re: Решено: горит лампа недостаточного уровня масла в картере двигателя

всё в норме всем спасибо.. оказалось всё банально просто. провод который идёт на датчик-просто замыкал на массу..всвязи с тем.что менял термостат,и когда затягивал защиту ремня грм,то не заметил как между ней и двигателем попал провод.

Датчик уровня масла (ДУМ) ВАЗ 2115 – предназначен для контроля уровня масла в двигателе, он расположен недалеко от масляного фильтра, который, как вы знаете, находится в картере двигателя. Сигнал от датчика поступает на соответствующий индикатор приборной панели.

Главная задача данного датчика заключается в контроле за уровнем масла и своевременной подаче сигнала на индикаторную лампочку, в случае его снижения до критической отметки. Принцип действия базируется на измерении сопротивления тока, если масла достаточно, датчик погружен в жидкость — на его выходе сопротивление будет выше, чем сопротивление на сухом датчике при низком уровне масла. Некоторые автомобилисты путают датчик уровня масла с датчиком давления масла, о котором я неоднократно писал в предыдущих статьях. Это разные датчики, хотя в них действительно много общего, ну, прежде всего оба они датчики, оба работают с маслом и являются сигнализаторами неисправности в масляной системе.

Неисправность этого датчика опасна масляным голоданием двигателя, то есть когда мотор работает без масла, грубо говоря «в сухую».

Замена

Тесты и проверки показали, что старый ДДМ уже отработал свое и нуждается в замене. Выполнить данную процедуру не сложно, потому просто следуйте инструкции.

Приготовьте новый датчик.
Вооружитесь рожковым ключом на 21 миллиметр.
Поднимите капот и демонтируйте декоративную крышку силового агрегата.
Выключите аккумулятор. Для этого достаточно просто снять с него минусовую клемму.
Найдите место расположения вашего датчика давления смазки. Он находится на главном блоке, немного нише крышки клапанов около ремня ГРМ. Учтите, мембранной стороной устройство направлено к масляной магистрали канала головки БЦ.
Демонтируйте защитный колпачок, выполненный из резины.
Отключите клемму, обеспечивающую электрическое соединение измерительного устройства и лампы оповещения на приборной панели.
С помощью ключа на 21 миллиметр выкручивается старый датчик давления, на его место устанавливается новый.

В процессе обратной сборки обязательно убедитесь, что на ДДМ присутствует хорошая прокладка. Данная шайба позволит избежать возможного подтекания масла в соединении.

Несмотря на кажущуюся пафосность выражения, но масляная система авто сравнима с системой кровообращения у человека. Потому если масло вытечет, ваш двигатель работать не сможет. Следите за собственным автомобилем, контролируйте состояние и количество масла, чтобы такая мелочь как ДДМ не стала причиной покупки нового мотора или даже машины.

Датчик давления масла в двигателе представляет собой конструкционную часть силового агрегата транспортного средства, функциональное предназначение которой заключается в анализе уровня объема технической жидкости.

Недостаточное количество масла в двигателе приводит к масляному голоданию, что негативно сказывается на ресурсе эксплуатации мотора – недостаточное формирование масляной пленки приводит к увеличенному трению запчастей. Задачей ДДМ является своевременное оповещение водителя о недостаточном объеме технической жидкости.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Диагностика

Ну одно дело говорить об этом, другое – когда проблемы уже есть. Но что делать, если на ходу загорается лампочка давления масла?

Логичным решением будет выехать из дорожного трафика, остановиться и самостоятельно визуально оценить количество масла в двигателе.

Для этого предусмотрен специальный щуп, который вы можете найти возле маслозаливной горловины.

Если вы не ошиблись, и масла действительно не хватает – надо его долить. Вы должны понимать, что индикатор начинает сигнализировать о проблеме, когда у вас еще есть пространство для маневров.

Скорее всего, если вы не находитесь на трассе между городами, то вы без проблем должны доехать домой или к ближайшему СТО.

Как правильно притереть клапана в домашних условиях: советы по приработке клапанов двигателя (120 фото + видео)
Порядок регулировки клапанов своими руками — советы и рекомендации по регулировке зазоров клапанов (90 фото)
Регулировка клапанов ваз своими руками — пошаговый мастер-класс как быстро и просто отрегулировать клапана классике (145 фото и видео)

Кроме того, если ваш автомобиль все еще находится на гарантии, то чисто по гарантийному соглашению вы не должны вмешиваться в устройство автомобиля самостоятельно или воспользовавшись услугами СТО, которые не имеют должной сертификации.

Правда, это может не касаться случаев, когда вам просто надо заменить масло в двигателе, однако это сильно зависит от производителя и дилера, у которого вы приобрели транспортное средство.

За последние пару лет все чащи стали встречаться ситуации, когда в гарантийном соглашении прописывались подобные условия, причем в этом были замешаны крупные компании, что самое неприятное.

Без гарантии всегда надо уделять время проверке масла, и только если его не хватает – добавить нужное количество или полностью заменить.

Замена помпы своими руками: признаки поломки, советы по замене и особенности установки нового агрегата (115 фото)
Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)
Как заменить направляющие втулок клапанов — пошаговый мастер-класс как заменить своими руками направляющие правильно (95 фото)

Если даже после замены масла загорелась лампочка давления, надо проводить более детальный осмотра автомобиля, а самостоятельно или нет – решать уже вам.

Что нужно знать о ДДМ?

Итак, для начала давайте разберемся, что представляет собой датчик давления масла ВАЗ 2114, какие функции он выполняет, где находится и как его проверить. Начнем с предназначения и места монтажа.

Предназначение и местонахождение

Контроллер давления масла на ВАЗ представляет собой один из основных компонентов системы контроля состояния транспортного средства. Это устройство позволяет вовремя определять критически низкий уровень давления в системе смазки мотора. Соответственно, благодаря этому девайсу можно не только ликвидировать неисправности, возникшие в системе, но и избавиться от причин, по которым это произошло.

Так а где находится датчик давления масла в «Четырке» — спросите вы. Как видно по фото, устройство расположено в моторном отсеке, в частности, в гнезде головки блока цилиндров, под черной накладкой мотора.

Конструктивные особенности и принцип работы

Следует отметить, что вне зависимости от модели транспортного средства, где используется ДДМ, все контроллеры характеризуются практически идентичной конструкцией.

Основные составляющие элементы устройства:

герметичный магнитоуправляемый контакт — геркон;
специальная мембрана;
корпус устройства;
биметаллическая пластина (автор видео — Кирилл Збруенко).

Что касается принципа работы, то это также не особо сложный вопрос. В тот момент, когда автомобилист активирует зажигание, в системе масла не будет, при этом на магнитоуправляемом контакте сами контактные элементы будут замкнуты. Естественно, сама электроцепь также будет замкнута, поэтому на приборной панели горит соответствующий индикатор давления моторной жидкости — он свидетельствует о том, что цепь полностью исправна.

Когда водитель начинает заводить силовой агрегат, в масляной системе происходит поднятие уровня моторной жидкости, что в итоге приводит к повышению параметра давления на ДДМ. Вернее, речь идет непосредственно о мембране, установленной внутри его. В результате этого происходит деформация мембранного элемента, что способствует размыканию контактов на цепи, соответственно, из-за этого на контрольном щитке перестает гореть индикатор. Деформация мембраны способствует воздействию на пластину устройства, а ее спираль, в свою очередь, осуществляет передачу данных о показателе давления в сам контроллер.

Как видите, в целом в этом вопросе нет ничего сложного. В том случае, если по каким-то причинам в масляной системе начинает снижаться давление, это опять приводит к замыканию цепи. Соответственно, если имеется стрелка, то она будет снижаться в ноль, а на контрольном щитке опять появится световой индикатор, что свидетельствует о необходимости диагностики контроллера (автор видео — канал Авторемонт и тюнинг).

Особенности диагностики

Как вы уже поняли, если на приборной панели после запуска двигателя не исчезает горящий индикатор масленки, это говорит о том, что датчик аварийного давления масла следует проверить. Вернее, в первую очередь следует произвести диагностику уровня расходного материала в силовом агрегате. В том случае, если уровень рабочей жидкости соответствует норме, то есть находится между отметками MIN и MAX, необходимо приступать к проверке самого контроллера.

Что касается именно диагностики, то первое, что вы можете сделать — это произвести визуальную проверку устройства. Осмотрите корпус контроллера — есть ли на нем повреждения, следы подтеков моторной жидкости и т.д. Если на регуляторе видны масляные следы, то вам нужно убедиться в том, что проблема кроется именно в датчике, для этого внимательно осмотрите сам силовой агрегат. В том случае, если расходный материал будет выходить где-то из-под регулятора, то вероятнее всего, причина кроется в износе уплотнительной резинки, которую можно заменить. Если же масло вытекает из-под разъема, где установлена клемма, то сам контроллер нужно будет менять.

Более точно определить неисправность устройства позволит диагностика при помощи вольтметра:
Для начала нужно загнать авто на эстакаду или яму.
Открутите болты, которые фиксируют защиту силового агрегата, после чего демонтируйте ее.
Когда вы найдете сам ДДМ, двигатель авто нужно будет завести.
Сделав это, провод питания от устройства нужно отключить. Затем возьмите тестер и произведите диагностику уровня напряжения между массой, а также соединительным штекером. Если устройство рабочее, то показатель напряжения на дисплее составит 12 вольт (автор видео — Вячеслав Кравченко).

В том случае, если напряжение ниже, то скорей всего, причина кроется в выходе из строя блока индикации либо плохом контакте в электроцепи ДДП. Если контакт нормальный, то есть вероятность, что в цепи произошел обрыв провода.

Что делать, если горит лампочка после замены ддм

Нужно учитывать, что во время запуска двигателя масляный насос занимается перекачкой жидкости из картера в магистраль. В момент перекачки вся жидкость вынуждена переходить через специальный фильтр, задачей которого является удаление загрязнений.

Иногда случается так, что на картере остается грязь, которая и забивает фильтр. Из-за данной проблемы, насос не сможете работать полноценно подавать необходимое количество жидкости. Если столкнулись с данной ситуацией, тогда потребуется слить все имеющееся масло из картера и поменять на новое. Не стоит забывать и про сам фильтр, его придется заменить на новый или же просто прочистить.

Источник

Проверка датчика

В некоторых случаях требуется проверка датчика масла на предмет неисправностей. Для описанной процедуры нужно заранее подготовить набор ключей, ветошь и вольтметр. Кроме того, получить доступ к датчику можно лишь из-под днища машины, потому в процессе нужна будет смотровая яма, домкрат или автоподъемник. Процедура проверки проходит в следующем порядке:

Автомобиль устанавливается на подъемник или над ямой. В случае с домкратом, кузов машины приподнимается на уровень, который позволит человеку свободно залезать под неё.
Снимается защита поддона двигателя. Для этого необходимо выкрутить все крепёжные элементы пластины, после чего аккуратно демонтировать её.
Датчик уровня масла на авто ВАЗ 2114 с двигателем на 8 клапанов располагается рядом с масляным фильтром, потому найти его не составит труда. С помощью ветоши устройство протирается и очищается от пыли, грязи и осадков.
Отсоединив провод от колодки, можно пустить в ход вольтметр и замерить напряжение как на самой колодке, так и на «массе». В случае исправной работы ДУМ прибор покажет стабильные 12 В.

В случае получения других показателей, стоит проверить состояние проводов в цепи и исправность блока индикации. Последняя проблема нередко выражается почти теми же признаками, что вводит в заблуждение неопытных водителей, думающих на поломку ДУМ. Если же перечисленные компоненты в порядке, требуется установка нового датчика.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

Автомобиль ставится на эстакаду или на смотровую яму;
Демонтируется защита мотора. На время ее можно убрать в сторонку;
Теперь найдите в подкузовном пространстве датчик уровня масла;
Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
Отключите провода, идущие на датчик;
Используя вольтметр, подключите щупы к массе и соединительную колодку;
Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

Блок индикации сломался;
На контактах имеются дефекты;
Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Как устроен и как работает датчик?

Если рассматривать различные датчики, которые применяются на разных моделях и марках авто, то стоит отметить, что все они функционируют по одному принципу. Изделия обладают похожей конструкцией, поскольку у всех имеются геркон, мембрана, биметаллическая пластинка. При запуске движка в системе масла пока нет, поскольку геркон держит свои контакты в замкнутом состоянии. Лампочка горит, сообщая автолюбителю, что система является исправной.

Заводя движок, водитель вызывает подъем уровня масла, при этом в датчике увеличивается давление, а именно в мембране, которая располагается внутри него. Повышающееся давление заставляет данную мембрану менять свой размер, из-за этого и начинают функционировать контакты. Из-за того, что они откликнулись на действие мембраны, лампочка на приборной панели гаснет.

Далее к работе подключается установленная пластина, которая оборудована спиралью для передачи информации в датчик. Это необходимо для контроля имеющейся жидкости в системе. Нужно учитывать, что рабочая цепочка может замкнуться в том случае, если давление в системе упадет. В таком случае сразу срабатывает лампочка, чтобы оповестить автолюбителя о происходящем.

Немного о масле и датчике

В руководстве по эксплуатации, прилагаемого к каждому ВАЗ 2114, указывается, что в двигателе необходимо использовать 3,5 литра смазывающего моторного масла.

Оптимальное масло в данном случае — полусинтетическое 10W 40. Замену следует осуществлять через каждые 15 тысяч километров пробега.

При замене масла, обратите особое внимание на наличие в жидкости металлической стружки. Ее присутствие говорит о проблемах в смазывающей системе или в каком-то из элементов двигателя

Залив смазку в движок, она собирается в специальном картере. Уровень масла контролируется вручную с помощью щупа, на котором нанесены соответствующие отметки — максимальный и минимальный уровень.

Проверять уровень масла следует только на холодном моторе, поскольку это позволит определить реальное количество смазки в картере.

После запуска мотора, смазка переносится через фильтр в главную магистраль. Для перекачивания жидкости предусматривается наличие масляного насоса. Из магистрали смазка поступает в рабочие каналы мотора, доходя до блока цилиндров и создавая там необходимое рабочее давление.

В смазывающей системе значимую роль играет датчик давления масла. Он информирует водителя о наличии проблем в системе. Если быть точнее, он обнаруживает факт падения уровня давления, посылает сигнал на электронный блок управления, после чего на приборной панели загорается соответствующая лампочка.

Причины срабатывания датчика

ДДМ можно срабатывать из-за различных причин, каждую из которых вы должны знать.

Уровень масла упал ниже допустимой нормы.
Масляный насос перестал должным образом работать или полностью вышел из строя.
Засорился фильтр.
В поддоне скопился осадок, из-за которого забилась сетка приемника масла.
В проводке, соединяющей датчик и сигнальную лампу на приборной панели, возникли неисправности.
Из-за разрушенной прокладки образовалась сильная течь смазки.
Вышел из строя ДДМ.

Если на приборной панели загорелась лампочка аварийного давления масла (красная канистра с каплей), а проверить реальный уровень невозможно, заглушите мотор и вызывайте эвакуатор. Дальше двигаться своим ходом нельзя.

Способы проверки

Есть два способа проверить текущее состояние вашего ДДМ. Это позволит определить, требуется ли датчику замена.

Способ	Действия
С помощью манометра	Вам потребуется прибор для замера давления в масле. Выкрутите датчик, вставьте в его гнездо манометр. При работающем моторе показатель должен составлять минимум 0,65 атм. Это говорит об отказе ДДМ. Можете ехать в магазин автозапчастей своим ходом, покупать новое устройство и менять
Народный способ	Актуален для тех, у кого нет под рукой манометра. Выкрутите датчик и проверните стартер, не запуская мотор. Если из отверстия ДДМ полилась жидкость, давление присутствует, потому виновником сигнала является неисправный измеритель

Второй способ проверки не дает 100% результат. Потому рисковать не стоит.

Конструкция

ДДМ обладает достаточно простой конструкцией.

Он включает в себя корпус, измерительную мембрану и механизм передачи информации.

Масло оказывает на него давление, мембрана выгибается и сигнал уход на лампу вашего бортового компьютера.

Не удивительно, что при такой простой конструкции стоимость ДДМ составляет не более 100 рублей. Ремонтировать его нецелесообразно, поскольку замена обойдется значительно дешевле.

Конструктивные особенности

Профилактика и проверка

Понять необходимость вмешательства в масляную систему легко можно по постоянно загорающейся лампочке аварийного уровня масла.

Если она включается и продолжает гореть дольше обычного, обязательно проведите несколько профилактических мероприятий:

Очистите поддон от накопившейся за время эксплуатации грязи;
Проверьте, в каком состоянии находится смазывающее масло;
Изучите состояние масляного фильтра, замените его при необходимости или очистите от скопившихся посторонних частиц.

Но если даже это не помогло погасить сигнальную лампу, придется определить, работает ли вообще ваш ДДМ. Для этого есть два метода:

Можно воспользоваться манометром, который вставляют в отверстие для размещения ДДМ, и проводятся соответствующие замеры давления;
Либо установите на место старого датчика масла новый. Если при этом лампа погаснет, тогда проблема точно была в датчике.

Замена датчика

В том случае, если лампочка после запуска движка не погасает на протяжении продолжительного времени, то можно заподозрить наличие проблем в масляной системе. Специалисты советуют при таких обстоятельствах почистить поддон, где скапливается грязь, также можно проверить состояние рабочей жидкости.

Также стоит проверить и датчик масла ваз 2114, в нем также может заключаться проблема. Стоит учитывать, когда именно меняется масло, если это было слишком давно, то такая проблема свидетельствует о необходимости замены. При смене жидкости стоит также прочищать фильтр или вовсе заменять его, поскольку со временем он забивается.

Алгоритм замены

Алгоритм работы прост — из-под автомобиля со снятой защитой двигателя ключом на 10 откручиваем гайку крепления датчика. Вынимаем старый датчик и устанавливаем новый.

Выкручиваем болтик крепления измерителя уровня масла.

Слегка покачивая вынимаем датчик из гнезда.

Может возникнуть нюанс — новый датчик не захочет заходить рабочим органом в блок цилиндров. Это значит, что он упирается в щеку коленвала. Прокручиваем коленвал на четверть оборота и без проблем вставляем датчик на место. Остаётся закрутить крепёж и подключить провода. После этого проверяем работоспособность системы и ставим защиту двигателя.
