Как проверить датчик коленвала

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Далее поговорим о признаках поломки. Каковы основные симптомы неисправности датчика коленвала? Такой вопрос является актуальным. Основными признаками выхода из строя регулятора положения коленчатого шкива можно назвать:

  1. Детонирование двигателя (стук гидрокомпенсаторов) при больших нагрузках или езде в гору на пониженных оборотах.
  2. Мотор стал работать менее устойчиво. В частности, на холостом ходу вы заметите падение и резкое увеличение оборотов. Кроме того, ваше транспортное средство может заглохнуть на холостом ходу как во время езды, так и при стопе на светофоре.
  3. Мотор не может работать на полную мощность, и это падение оборотов вы сможете заметить без приборных показаний. Мощность двигателя может периодически падать и подниматься, вне зависимости от каких-либо факторов.
  4. Значительное снижение динамических характеристик транспортного средства.
  5. С запуском двигателя внутреннего сгорания могут возникнуть проблемы.
  6. Кроме того, одним из самых заметных признаков поломки данного регулятора, как указано ранее, является невозможность запуска мотора.
  7. Еще один признак неисправности датчика положения коленчатого вала — пропадает искра, не совсем отсутствует, но периодически не появляется.

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

  • слабая мощность работы двигателя;
  • не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
  • холостой ход дает слабые обороты;
  • самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90% гарантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к. показатель нормы 550-700 находится в промежутке между 200-2 000 Ом.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Принцип работы и местоположение

Надо отметить, что неисправности датчика коленвала(контролера здесь и далее в тексте) встречаются редко, однако, отправляясь в длительное путешествие, лучше иметь запасной исправный датчик, в случае если ДПКВ выходит из строя, тогда дальнейшее движение на автомобиле чаще всего оказывается невозможным. Перейдем к принципу работы:

  • Зубчатый шкив привода электрогенератора изготовлен в виде диска, имеющего по окружности 58 зубьев расположенные через каждые 6 градусов
  • Для того, чтобы сгенерировать импульс синхронизации оборотов для инжектора на шкиве специально отсутствуют два зуба

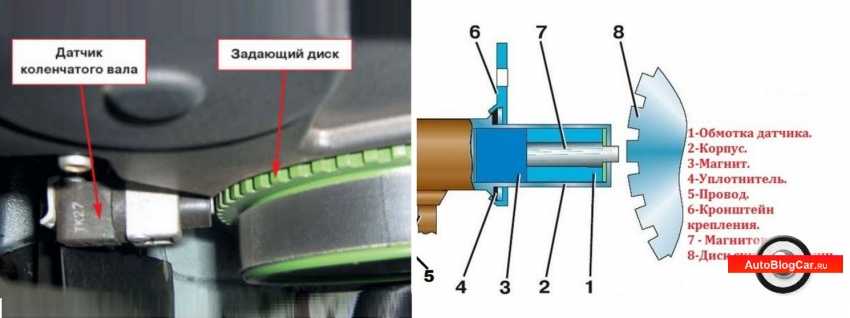

Схема работы датчика со шкивом

  • На автомобиле устанавливается либо цельнометаллический шкив, либо шкив с демпфером (резиновой вставкой)
  • Цельнометаллические шкивы в процессе работы двигателя износу практически не подвержены
  • Вам необходимо только следить за отсутствием грязи и посторонних частиц между зубьями
  • Если шкив имеет демпфер, тогда надо следить за состоянием демпфера, повреждение демпфера однозначно приведет к проблемам с работой двигателя
  • При выполнении ремонтных работ необходимо быть осторожным, чтобы не подвергнуть шкив деформации, деформация может привести к перебоям в работе мотора
  • Визуально проконтролировать состояние приводного шкива генератора, можно заглянув через арку переднего правого колеса
  • В нашем случае на двигателе имеется цельнометаллический шкив
  • При появлении неисправностей контролера положения коленвала, либо приводного шкива электрогенератора, а так же привода ГРМ компьютер может зафиксировать ошибку, которая отразится зажженной лампочкой «CHECK ENGINE» (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)
  • И внести в буфер ошибок соответствующий код «35» либо «19»

Следующие симптомы характеризуют появление неисправностей этих элементов:

  • Неустойчивые обороты мотора на холостых оборотах
  • Происходит самопроизвольное снижение либо повышение оборотов двигателя
  • Полная остановка работы мотора, и полная невозможность запуска мотора
  • Ощутимое снижение мощности мотора
  • Появление детонации при стандартных динамических нагрузках, а так же пропуски искрообразования (троит мотор)

Остался вопрос на ваз 2112 где находится датчик коленвала, отвечаем — он располагается на крышке масляного насоса.

Расположение контролера положения коленвала

Замена датчика положения коленвала своими руками

Практически во всех современных источниках технической информации выход из строя датчика положения коленчатого вала (далее по тексту ДПКВ), или датчика синхронизации, причинно связывается с остановкой силового агрегата транспортного средства. Какова же причина столь серьезных последствий? Она кроется в главной функции этого устройства – синхронизации работы форсунок и системы зажигания, а нарушение работоспособности данного элемента приводит к сбоям в системе подачи топлива. И единственным решением проблемы является замена датчика положения коленвала.

Несмотря на то, что поломка датчика синхронизации не относится к  часто встречающимся неисправностям, знание причин, приводящих к столь печальному итогу, принесет каждому  автолюбителю несомненную практическую пользу.

Причины выхода из строя ДПКВ:

  • Механические повреждения и деформации корпуса датчика.

  • Короткое замыкание витков обмотки и, как следствие, сбой импульсной генерации сигнала, посылаемого в ЭБУ (характерно для датчиков синхронизации импульсного типа).

  • Деформация или обламывание зубьев шкива привода генератора.

Главным симптомом некорректной работы датчика коленвала являются самопроизвольное падение мощности силового агрегата, нарушение стабильности его работы и увеличение расхода автомобильного топлива.

Итак, неисправность определена и ее необходимо устранить.  Рассмотрим процедуру замены датчика синхронизации на примере наиболее популярных среди отечественных автолюбителей автомобилей «ВАЗ 2110» и «ВАЗ 2114».

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

  • Торцевой гаечный ключ на «10».

  • Комплект щупов.

  • Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Как поменять датчик коленвала на «ВАЗ 2114»

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

  • Нестабильное функционирование силовой установке в режиме «холостого хода».

  • Потеря мощности, «провалы» в работе двигателя при разгоне.

  • «Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.

  • Возникновение детонации при разгоне или в режиме повышенной нагрузки.

  • Затрудненный пуск силового агрегата.

Крепление датчика положения коленчатого вала (поз.2) осуществляется посредством одного болта (поз. 1), что характерно практически для всех моделей автомобилей, произведенных на Волжском автозаводе. Следовательно, и алгоритм замены ДПКВ на «ВАЗ 2114» аналогичен алгоритму замены на «ВАЗ 2110», приведенному выше.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

  • Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.

  • В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.

  • Очистите посадочное место датчика синхронизации от загрязнений.

  • Крепление нового ДПКВ производите старыми болтами.

  • Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

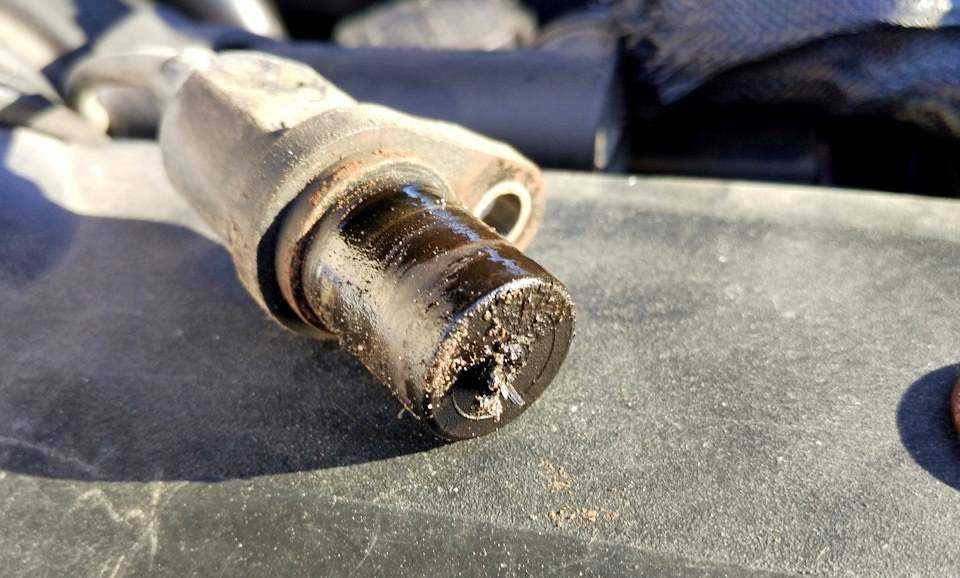

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.


Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Назначение дпкв

Датчик коленвала на ВАЗ 2115 относится к системе электроуправления мотора. Основываясь на показаниях контроллера ЭБУ выстраивает зажигание и порядок подачи топливной смеси. ДПКВ, второе название элемента — датчик положения, отслеживает и передает на ЭБУ местоположение коленвала в любой момент времени. Обрабатывая информацию об угловой скорости и частоту его вращения, ЭБУ определяет момент прохождения мертвых точек в цилиндрах, высчитывает режим работы следующих систем:

  • подачи зажигания для каждого цилиндра;
  • время открытия форсунок;
  • коррекция газораспределения;
  • управление смежными системами выходного тракта, глушителя и прочее.

Датчик коленвала 2115, важный компонент для  правильного оформления работы ДВС, неисправный элемент приводит к серьезной поломке двигателя. Поскольку Лада Спутник оснащается инжекторными моторами, деталь формирует сигнал на подачу зажигания и на открытие/закрытие форсунок, для карбюраторных моторов узел регулирует только работу зажигания. Находится датчик непосредственно возле задающего или синхродиска коленчатого вала, установлен контроллер на кронштейне, прикрученном к крышке масляного насоса.

Назначение и принцип работы датчика положения коленвала

Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

  • определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
  • осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
  • определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
  • управляет системой фаз газораспределения;
  • управляет работой отдельных компонентов системы улавливания паров топлива;
  • контролирует и корректирует работу других систем двигателя.

Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

  1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
  2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
  3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Замена датчика

И вот теперь настало время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ – от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях Классики ВАЗ все делается точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите картер КПП от грязи, чтобы было легче найти датчик, и чтобы в масло не попала грязь.

Итак:

Для начала ищем датчик – он находится с правой стороны КПП, если смотреть на автомобиль по ходу его движения. Ошибиться очень сложно – это единственная деталь в КПП, куда подходят два проводка.

  • Если провода оборваны, то ищите по торчащим контактам.
  • Если же провода все еще на датчике, то отсоедините их.
  • Далее пригодится ключ на 22. Им необходимо открутить датчик. Для удобства лучше взять вороток подлиннее, так как со временем датчик прикипает к картеру.
  • Если не удается открутить датчик заднего хода при помощи ключа (головки), то необходимо это делать при помощи молотка и зубила.

Обратите внимание! Картер КПП очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • После чего зачистите посадочное место от грязи при помощи ножа.
  • Вместе с грязью удалите металлическую шайбу и замените ее на новую.
  • Вставьте датчик и закрутите его при помощи того же ключа до упора.
  • Далее необходимо надеть обратно провода. При необходимости обожмите контакты пассатижами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых людей возникает вопрос по поводу масла – потечет или нет. В данном случае не потечет.

ВАЗ 2109

Напомним, что этот пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного другое, чем на Классике, так как автомобиль имеет передний привод.
  • По ходу движения автомобиля датчик находится с левой стороны.
  • Если Классику приходилось загонять на смотровую яму, то автомобили на переднем приводе достаточно просто приподнять под левое переднее колесо при помощи домкрата.
  • Опять же – к датчику подходят провода электропроводки.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка на 22 и вороток.
  • При помощи головки снимаем датчик.

Помните! Замена датчика заднего хода на автомобиле, имеющем передний привод, характеризуется небольшими подтеками масла из картера КПП.

  • Приготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Как можно быстрее вставьте новый датчик.
  • Закрутите его сначала руками, а затем затяните при помощи той же головки и трещотки.
  • Подключите провода электропроводки.
  • Долейте необходимое количество масла.

Все готово!

ВАЗ 2110

На автомобили семейства ВАЗ 2110 устанавливаются двигатели от ВАЗ 2108. Поэтому смысла писать второй раз одну и ту же информацию нет. Ответ такой: ВАЗ 2110 замена датчика заднего хода – смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2. Инструкция:

  • Суть процесса такая же.
  • Поднимите автомобиль при помощи домкрата.
  • При необходимости снимите защиту с двигателя, но это может даже не потребоваться.
  • Найдите датчик, на новых образцах коробки передач моделей Самара-2 он имеет немного другое расположение, но найти его также не составит труда.
  • Отсоедините разъем электропроводки от датчика.
  • При помощи ключа на 22 (удобнее все же головкой, но можно и ключом) открутите датчик.
  • Перед тем, как вынуть датчик из разъема, подставьте емкость для масла.

Примечание. Лучше всего делается замена датчика на холодном автомобиле, так как меньше вытечет масла. Хотя это и не принципиально.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Закрутите датчик при помощи ключа или головки.
  • Протрите картер КПП от масляных следов.
  • Подключите провода.
  • Долейте уровень масла в коробке передач до необходимого.
  • Установите обратно защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь можно приступать к проверке их работоспособности.

Маркировка и взаимозаменяемость деталей

Инжекторные двигатели 2111 АвтоВАЗ устанавливает, начиная с 1994 года, на широкий ряд своих моделей с литерой i в маркировке:

  • 2108 и 21083;
  • семейство 2109 (включая 21093 и 21099);
  • 2114 и 2115;
  • 2110–2112.

На всех таких машинах конструкция датчика коленвала аналогична ВАЗ-2109, поэтому ошибиться при его покупке затруднительно.

Деталь имеет номер по заводскому каталогу 2112–3847010–04. При маркировке на внешнюю поверхность наносят обычно не этот номер, а артикул изделия. Он может различаться в зависимости от производителя, но наиболее распространены детали, выпущенные костромским с маркировкой 30.3847 (191–3837).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
