Почему дворники не возвращаются в исходное положение

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.


Бескаркасные

Их преимущества очевидны:

  • Высокие показатели надежности по сравнению с устаревшими конструкциями;
  • Длительный срок службы;
  • Отсутствие скрипов во время работы;
  • Эффективное выполнение своей задачи — очищения стекол.

Особое внимание стоит обратить на новые бескаркасные стеклоочистители. Их конструкция не предусматривает наличие скелета. По сути, это своего рода лента со стальной пластиной внутри

Внешне они прекрасно подходят под дизайн ВАЗ 2114, чем серьезно опережают каркасные аналоги

По сути, это своего рода лента со стальной пластиной внутри. Внешне они прекрасно подходят под дизайн ВАЗ 2114, чем серьезно опережают каркасные аналоги.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Не знаете, почему при включении зажигания срабатывают дворники, и не можете это остановить? Можно, конечно, выключить предохранитель и поездить без дворников некоторое время, но проблему надо решать окончательно.

Классический способ решения проблемы сводится, как правило, к двум вариантам: разобрать подрулевой переключатель и почистить внутри, или установить тумблер, отвечающий за отдельное включение дворников. Но на самом деле эффективных решений этой проблемы куда больше.

Поломка реле

Еще одной причиной, почему не работает стеклоочиститель, может быть реле. Первым делом извлеките его из посадочного места в монтажном блоке и вставьте обратно. Зачастую проблема заключается в банальном окислении контактов. Если это не помогло, оставляем его в монтажном блоке и переходим в салон.

Реле стеклоочистителя отвечает только за его работу в прерывистом режиме, следовательно, в быстром и очень быстром режимах оно не участвует. Включаем зажигание и переводим ручку переключения режимов дворников в крайнее верхнее положение. Дворники заработали? Меняем реле. Кстати его каталожный номер для «четырнадцатой» 52.3747 или 525.3747, а стоит оно порядка 150 рублей. Немногим дороже (около 250 рублей) обойдется регулируемое реле дворников, которое позволит настраивать длительность паузы между их взмахами.

Регулировка задержки происходит путем переведения ручки переключения режимов из позиции «Вкл.» во второе положение, при котором прерывисто работают стеклоочистители. При этом они начинают движение в штатном режиме, с выдержкой около 4 секунд. Далее ручка переводится в позицию «Выкл.», и начинается отсчет времени для программируемой паузы. При следующем включении дворников в прерывистый режим будет соблюдаться выдержанный вами промежуток.

Основные причины отказа работы дворников на ВАЗ 2114

Ниже можно перечислить основные причины данной поломки, и методы устранения:

  1. Сгорел предохранитель, который отвечает за работу моторчика стеклоочистителя. В данном случае необходимо проверить его целостность в монтажном блоке предохранителей и при необходимости заменить сгоревший на новый.
  2. Плохое соединение штекера питания самого мотора дворников. Попробуйте отсоединить и заново подсоединить фишку, а также осмотрите контакты в них.
  3. Выход из строя электродвигателя стеклоочистителя. Случается крайне редко, так как конструкция достаточно надежная. Но в случае возникновения данной проблемы, необходимо будет произвести замену сгоревшей детали.
  4. Сломался механизм привода в движение дворников на ВАЗ 2114 — точнее трапеция. Внимательно осмотрите трапецию и проверьте, не соскочила ли одна из ее тяг. При выявлении поломки ее следует устранить самостоятельно, либо же произвести замену данной конструкции.
  5. Заклинивание трапеции. Нередко можно наблюдать подобную неисправность, когда втулки трапеции закисают и дворники начинают клинить. Разборка и смазка конструкции поможет с этим справиться.
  6. Выход из строя выключателя работы дворников. Решение — замена подрулевого переключателя.

Выше были перечислены основные проблемы, которые могут возникнуть и пути их устранения.

Сломался стеклоочиститель на Самаре 2 (ВАЗ 2114), помогите!

  • Дворники не возвращаются в исходное положение на ВАЗ 2115 – 3 ответа
  • Почему самопроизвольно включаются стеклоочистители, ВАЗ Самара 2? – 2 ответа
  • Почему, в третьем положении переключателя стеклоочистителя, еле двигаются дворники? – 1 ответ

Задний, передний? Во всех режимах или только в каком-то одном?

Если передние дворники не работают в первом, прерывистом режиме, — виновато реле в монтажном блоке (К3). Или подрулевой переключатель.

Если передние дворники не работают во втором режиме — проблема в изношенных щетках или их зависании.

Если передние дворники не работают в третьем режиме — скорей всего, неисправность в третьей щетке, которая смещенная от геометрической нейтрали.

Если передние дворники не работают в четвертом режиме — причина поломки в реле или переключателе.

Если не работает стеклоочиститель во всех режимах — нужно посмотреть предохранители F7 и F16, прозвонить контролькой проводку к электродвигателю и проверить крепление массы.Если все исправно, проблема может быть в самом двигателе.

В холодное время года, когда выпадает снег и ударяют морозы, дворники лучше снимать со стекла, иначе они могут примерзнуть.

Почему в машине не работают дворники

Существует несколько причин, которые могут повлиять на работоспособность автомобильных стеклоочистителей. Каждый из них воздействует по своему, но эффект один и тот же — щетки не работают. Вам нужно проверить все возможные причины, чтобы выяснить причину отказа. Ниже мы представляем наиболее распространенные сбои, которые могут произойти:

  • Неисправный выключатель/рычаг стеклоочистителя. Внутренние повреждения приводят к прерыванию соединения между источником питания и двигателем узла.
  • Перегоревший предохранитель. В таком случае ток не достигает двигателя стеклоочистителя и не запускает систему.
  • Неисправность электродвигателя стеклоочистителя. Повреждение двигателя – одна из причин, по которой не работают стеклоочистители. Ремонт электродвигателя узла следует заказать квалифицированным механикам, так как недостаток знаний может привести к необходимости полной замены агрегата.
  • Поврежденная рама или стержень стеклоочистителя. Если указанные элементы повреждены, водитель будет слышать работу двигателя, но дворники будут плохо двигаться или не прижиматься к стеклу.

Система стеклоочистителя состоит всего из нескольких элементов, причины неисправности могут быстро устраняться самостоятельно или в автомастерской.

Другие проблемы: стеклоочиститель скребет стекло

Автомобилисты могут столкнуться и с другой неисправностью – дворники работают, но при этом издают нестандартный шум. Устранить причины, по которым стеклоочистители скребут стекло можно следующим образом:

  • Вымойте стекло. Даже небольшое количество жира способствует тому, что вода не собирается со всей поверхности стекла. Правильную работу стеклоочистителей могут также нарушить остатки шампуня, оставшиеся после выезда из автомойки или воска, используемые для обработки кузова. Когда вы тщательно обезжириваете и очищаете стекло и дворники, вытрите их насухо — например, с помощью замшевой ткани.
  • Подбор качественной жидкости омывателя ветрового стекла. Самые дешевые (особенно зимой) часто содержат вещества, которые могут растворять резину, отчего дворники начинают скрипеть.
  • Не включать стеклоочистители, предварительно не смочив стекло жидкостью омывателя. В месте контакта дворника со стеклом собирается, среди прочих песок, который в лучшем случае постоянно повреждает резиновое уплотнение, в худшем – царапает окно.
  • Проверьте правильность угла контакта стеклоочистителя. Причиной неправильной настройки могут быть столкновения, в которых принимал участие ваш автомобиль или несоблюдение правил монтажа. Рычаг может быть перекошен из-за того, что он прижимался во время сборки принудительно. Чаще всего, причиной проблемы служит плохой адаптер — пластиковый зажим, крепящий щетку стеклоочистителя к ручке.

Не запускайте стеклоочистители, когда они примерзают к ветровому стеклу. Резина может разорваться, а двигатель привода стеклоочистителя выйдет из строя (замена стоит дорого).

Также можно ослабить соединения, передающие привод от двигателя к рычагу стеклоочистителя. Если, во впоследствии, стеклоочистители все еще скребут или работают неравномерно, это означает, что их необходимо заменить.

Особенности сервисного режима дворников

Такой дополнительный сервисный режим у стеклоочистителей появился еще несколько десятков лет назад. Однако даже сегодня многие автолюбители не знают о его существовании и не пользуются такой достаточно полезной функцией. При этом, запомнив простой алгоритм включения этого режима, можно существенно упростить эксплуатацию и обслуживание своего автомобиля.

Во время такого сервисного режима дворники перемещаются и останавливаются в верхнем положении. Подобное позволяет предупредить обледенение стеклоочистителей, что часто происходит в зимний период. При этом, благодаря специальной конструкции стеклоочистителей, не отмечается износ пружин, обеспечивающих прижим дворника к лобовому стеклу. При таком верхнем положении стеклоочистителей капли воды стекают по прорезиненному пластику вниз, что исключает примерзание и обледенение дворников.

Еще одним несомненным преимуществом такого сервисного режима является упрощённая замена щеток на дворниках. Всё что потребуется сделать автовладельцу — это аккуратно отстегнуть резинку, после чего вставить новый стеклоочиститель, закрепив его в металлическом или пластиковом пазу. При выполнении таких операций отсутствует риск повредить всю систему, обломав хрупкие пластиковые фиксаторы.

Отказали дворники ВАЗ 2115, что сделать и как починить?

Сразу хочу оговориться: 1. реле дворников которое под капотом (внутри пластмассовой коробки с реле) менялось не так давно (пару месяцев назад) 2. ручка переключения дворников (под рулем) недавно была заменена также на новую (так как недавно просто сломал старую ручку) 3. пока утром заводил машину, включил дворники – они 1 раз метнулись в сторону и после этого встали

Что делал далее: 1. первое – заменил реле на старое, которое завалялось в бардачке, но еще работало (правда с этим реле работало только 2 режима – быстрое и очень быстрое переключение). Результата это не дало, дворники остались неподвижными. 2. смотрел провод питания на мотор, который дергает дворники. Там на какую-то гайку он прямо так и намотан из косы. Вроде бы провод не оторван, все на месте. Помнится ранее он оторвался и мне его прикрутили обратно в сервисе, в целом этот провод на месте, обрыва визуально не наблюдается. 3. пробовал чистить контакты реле (ножиком, вдруг окислились), – не помогло, пробовал на обоих имеющихся реле. 4. пробовал подтянуть болты дворников ключом на 10, пробовал двигать дворники руками (зачем не знаю).

В целом за все мои манипуляции в какой-то момент дворники пришли в движение (внезапно) пока я сидел в салоне – пару движений, и встали. Это случилось когда заглушил двигатель и снова включил, далее включил дворники. Больше они не двигаются.

Посоветуйте как эту ситуацию диагностировать самому и исправить это положение. Странно что за все время дворники 2 раза пытались работать но сразу почему-то переставали.

Как снять (заменить) трапецию стеклоочистителей?

Трапеция стеклоочистителей – это своего рода скелет, состоящий из тяг стеклоочистителей, которые идут к мотор-редуктору, который, в свою очередь, крепится на этом скелете.

Когда нужно снимать (менять) трапецию дворников?

Пожалуй, единственная причина, которая требует снятия или же замены трапеции, это: Дворники медленно работают или же любое другое механическое повреждение трапеции. Так же, трапецию стеклоочистителей снимают для демонтажа мотор-редуктора, но на самом деле это лишняя операция. Мотор-редуктор можно снять и так.

Так же предлагаем ознакомиться Вам с другими возможными причинами неисправности дворников.

Как снять трапецию стеклоочистителей?

Во многих мануалах рекомендуют снимать блок предохранителей (ЧЯ), снимать моторчик печки. Мы же всего этого делать не будем, всё гораздо проще!

1) Открываем капот и отключаем колодку проводов стеклоочистителей от блока предохранителей.

2) Вынимаем защитный кожух вентилятора отопителя, снимаем фильтр печки.

3) Откручиваем крепления моторчика печки, отодвигаем его на 90 градусов ( снимать его не обязательно).

5) Плоской отвёрткой подеваем защитный резиновый чехол гайки крепления стеклоочистителя, и отворачиваем саму гайку ключом на «24».

6) Снимаем кольца и прокладки с вала стеклоочистителя.

7) Аналогично снимаем другой стеклоочиститель.

Далее идем обратно в подкапотное пространство и отворачиваем крепления трапеции к кузову автомобиля.

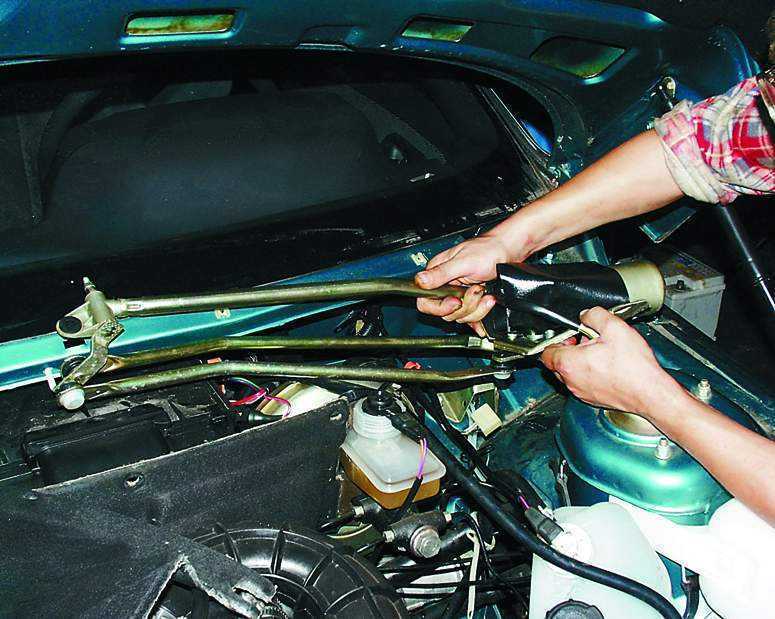

9) Теперь трапеция находится в свободном положении, но вытащить её не получится, т.к. мешается блок предохранителей и моторчик отопителя. Есть два выхода:

– полностью снимаем моторчик печки, снимаем блок предохранителей (две гайки),

– снимаем мотор-редуктор с трапеции и вынимаем поочередно мотор-редуктор, далее саму трапецию.

Для того чтобы снять мотор-редуктор с трапеции: запоминаем положение кривошипа ( можно поставить отметку маркером) , снимаем его ключом на «13», ключом на «10» откручиваем три крепления моторчика к трапеции.

Авто-помощь

Как и у всех автомобилей, на ВАЗ-2110 на лобовом стекле располагаются дворники, приводимые в движение электромотором постоянного тока с встроенным редуктором, состоящим из 4-х пластмассовых шестерён, предназначенных для уменьшения его частоты вращения.

Для изменения скорости вращения якоря электродвигателя в его коллекторе стоят три щётки, при помощи которых, можно получить две разных частоты его вращения. Поэтому стеклоочиститель может работать в трёх режимах. Один из них быстрый, второй медленный и третий прерывистый, но частота вращения якоря электродвигателя у него точно такая же, как и у медленного режима работы.

Электрическая часть дворников включает в себя под рулевой переключатель, реле включения прерывистого режима работы щёток (его маркировка: 524.3747), дополнительное реле, концевой выключатель, предохранитель F5, предохранитель термобиметаллический и провода с колодками соединяющие всё это в единую электрическую цепь. Оба реле и предохранитель F5 находятся в монтажном блоке, а термобиметальлический предохранитель и концевой выключатель в редукторе электродвигателя.

Неисправности, приводящие к отказу в работе дворников на ВАЗ 2110, могут быть как механического характера, так и связанные с его электрической схемой. При механических неисправностях, водитель, после включения в работу дворников будет слышать шум работы электродвигателя, который должен был заставить двигаться щётки. Поэтому искать данную неисправность необходимо в механизме привода стеклоочистителя. Самыми часто встречающимися неисправностями привода будут:

— ослабление или полное откручивание гайки, которая крепит кривошип привода к оси, выходящей из редуктора. В этом случае щётки дворников будут либо дергаться, либо останутся неподвижными.

— если щётки двигаются не синхронно, то проверить в этом случае нужно уже гайки крепления поводков, скорее всего одна из них ослабла и её следует подтянуть, предварительно поставив щётку в правильное положение.

Все остальные неисправности стеклоочистителя будут связаны с его электрической частью:

— если дворники работают, а при их выключении они останавливаются, где попало и не занимают нижнего положения на лобовом стекле, то придётся откручивать крышку редуктора и подгибать контакты концевого выключателя. Если это не помогает, значит, нужно будет приобретать новый электродвигатель в сборе с редуктором, так как отдельно они не продаются.

— при включении прерывистого режима работы, щётки не останавливаются на некоторое время в нижнем положении. Это означает, что электродвигатель продолжает работать постоянно. Отвечает за этот режим работы дворников реле 524.3747, его придётся заменить на исправное. А если это не помогло, то виновником может быть также концевой выключатель, у которого подгорели или окислились контакты.

— если при включении прерывистого режима работы не слышно шума вращения якоря электродвигателя стеклоочистителя, то это уже точно неисправно реле 524.3747.

— при включении любого режима работы дворников слышен только щелчок сработавшего термобиметаллического предохранителя, а якорь электродвигателя не вращается. Вероятных причин такого положения дел, две. Либо якорь сгорел, либо щётки, по какой-то причине не могут двигаться, например, примёрзли к стеклу. В этом случае может также перегореть предохранитель F5.

— если предохранители целы и не срабатывают, а электродвигатель всё равно не работает, то причину придётся искать в отсутствии контактов в соединительных колодках, под рулевом переключателе или в самом электродвигателе, где могут зависнуть щётки или сгореть обмотка якоря.

Зная, вероятные причины в нерабочих дворниках, водитель в большинстве случаев может их найти и устранить самостоятельно, не обращаясь на СТО.

Ремонт стеклоочистителей на автомобиле ВАЗ 2109

  • Основные причины неисправностей дворников
  • Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Дворники являются очень важной деталью оснащения автомобиля. Их функции особенно пригодятся в осенне-зимний период

Неблагоприятные погодные условия в это время создают плохие показатели видимости на дороге, а, следовательно, и весьма затрудненное передвижение транспортного средства. Именно с этими проблемами и помогают справиться стеклоочистительные механизмы.


Ремонт стеклоочистителей Лады

Основные причины неисправностей дворников

Современное оборудование должно обладать такими идеальными свойствами, как борьба с природными катаклизмами, способность не поддаваться морозам, не пересыхать при высоких летних температурах, не оставлять царапины на стекле, а также долгий срок службы.

К наиболее частым причинам поломок

, которые могут привести к тому, чтодворники на ВАЗ 2109 будут медленно работать , можно отнести следующие:

  • деформация рычагов механизма;
  • примерзание щеток к лобовому стеклу;
  • повреждение системы переключателя;
  • повреждение проводов питания;
  • попадание посторонних предметов в механизм;
  • повреждение реле очистителя;
  • окисление окончаний проводов;
  • происхождение короткого замыкания в обмотке;
  • сильное загрязнение каких-либо деталей.

Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку

. После этого рекомендуется следовать такомупорядку действий :

  1. Проверить, в каком состоянии находится конструкция электродвигателя, его обмотки и вал якоря. Следует внимательно осмотреть все детали на наличие в них каких-либо повреждений или деформаций. Если на поверхности были обнаружены большие царапины или повреждения, которые не подвергаются обработке наждаком, то такие детали лучше заменить на новые.
  2. Определить состояние, в котором находятся щетки и их пружины. Если были обнаружены повреждения или потеря упругости механизмов, то их также следует обязательно заменить.
  3. Проверить, насколько свободно щетки перемещаются в специальных держателях. Факт их затрудненного перемещения может стать причиной того, что медленно работают дворники ВАЗ 2109 . Если присутствует заедание, можно попробовать подправить это при помощи наждачной бумаги. В случае наличия трещин, сколов или высоких показателей износа, лучше заменить щетки. Для их замены может понадобиться паяльный инструмент.
  4. Осмотреть состояние коллектора. Если на поверхности устройства имеются следы в виде нагара, которые возникают при трении с щетками, можно постараться устранить этот факт специальной полировочной пастой. На коллекторе не должно быть никаких повреждений в виде царапин или задиров. Если такие присутствуют, то нужно обработать эти места наждачной бумагой. Когда указанные методы не помогают избавиться от дефектов, необходимо произвести замену детали.
  5. Осмотреть конструкцию привода редуктора. Его шестерня не должна иметь сколотых зубьев или каких-либо других дефектов. В случае наличия таковых, лучше установить новую шестерню.
  6. Проверить тяги привода дворников. Они ни в коем случае не должны быть изогнуты. В случае наличия небольших деформаций, следует попробовать их исправить при помощи определенных подручных средств.
  7. Определить состояние резьбовых элементов валиков рычагов в механизме дворников. Если резьба повреждена, тяги подлежат полной замене.

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний

Ремонт и обслуживание механизмов стеклоочистителей – важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок

Проблемы с омывателем


Схема системы омывателя Поломки и способы их устранения бывают разными. Познакомимся с ними более подробно.

  1. Не работает подрулевой переключатель. Убедитесь в этом, замкнув два контакта под рулем — передний контакт 53ah-w, задний — 53ah-wh, а затем измерьте сопротивление. Если оно низкое, переключатель меняется на новый.
  2. Через насос омывателя не подается вода. Его также следует заменить.
  3. В форсунках образовалась грязь. С помощью острой иголки прочистите их.
  4. Провод, который соединяет насос и переключатель, оборвался. Сами понимаете, что единственный вариант — замена.
  5. Неисправно реле К3. Опять же, вам не остается ничего другого, кроме как поменять реле.
  6. Разорвался шланг, нарушилась его целостность. Как вы думаете, что в такой ситуации необходимо сделать? Совершенно верно — поменять шланг.

Электродвигатель в прерывистом режиме не останавливается

Прерывистый режим отличается от остальных тем, что в конце каждого цикла дворники делают остановку в начальном положении. Достигается это за счет движения кулачка, расположенного на заднем конце вала редуктора. Он замыкает и размыкает подвижный контакт концевого выключателя стеклоочистителя. Нарушения в работе дворников в прерывистом режиме обычно связаны с его неисправностью: износом, повреждением. Также проблема может быть и в пластине выключателя или в его контактах.

Кулачок без труда можно заменить самостоятельно. Что касается пластины и контактов, то при необходимости их необходимо просто подогнуть.

Проблемы с омывателем

Поломки и способы их устранения бывают разными. Познакомимся с ними более подробно.

  1. Не работает подрулевой переключатель. Убедитесь в этом, замкнув два контакта под рулем — передний контакт 53ah-w, задний — 53ah-wh, а затем измерьте сопротивление. Если оно низкое, переключатель меняется на новый.
  2. Через насос омывателя не подается вода. Его также следует заменить.
  3. В форсунках образовалась грязь. С помощью острой иголки прочистите их.
  4. Провод, который соединяет насос и переключатель, оборвался. Сами понимаете, что единственный вариант — замена.
  5. Неисправно реле К3. Опять же, вам не остается ничего другого, кроме как поменять реле.
  6. Разорвался шланг, нарушилась его целостность. Как вы думаете, что в такой ситуации необходимо сделать? Совершенно верно — поменять шланг.

Неисправности стеклоочистителей (дворников)

Как известно, рабочий механизм дворников рассчитан изначально на длительный срок работы. И поломки возникают у детали, в большинстве своём, из-за человеческого фактора – т.е, неправильной эксплуатации.

Чаще всего дворники портятся зимой, когда они примерзают к ветровому стеклу, а водитель, будучи невнимательным, включает механизм очистки стекла. Нагрузка на дворники, которые примёрзли, оказывается губительной для механизма. И при этом выйти из строя может, как сам моторчик, так и различные механические детали.

Так как выше мы рассматривали преимущественно дворники вазовских моделей, то продолжим это делать на их примере. Так, на «восьмерке», «девятке», «тринашке», то бишь, хэтчбеках, помимо основного переднего дворника бывает установлен ещё и задний омыватель. А на «99-й», «пятнашке» и других седанах – его нет.

Передние стеклоочистели имеют несколько режимов функционирования: работа с паузой (тот же прерывистый режим), работа на низкой скорости, работа на высокой скорости. Кроме того, есть ещё два режима: 3-кратное очищение и очищение одновременно с омывателем. Что касается заднего дворника, то он имеет только единственный режим: совместно с омывателем.

Итак, принято различать 6 основных разновидностей неисправностей дворников: плохо очищают стёкла, не срабатывают после включения одного из режимов, поломка щёток и т.д. Подробнее можно посмотреть в таблице ниже.

Название неисправности Что делать 1 Что делать 2 Чо делать 3
Полная неработоспособность системы (ни один режим не работает нормально, не слышно, как вращается электродвигатель) Проверить наличие напряжения 12 в на клемме номер 6, в разъёме стеклоочистителя, а также массу 4. Проверить рекомендуется также все питающие схемы (предохранитель 4 и 5, переключатель, монтжный блок, замок зажигания и так далее. Проверить, как функционирует сам переключатель режимов (наличие управляющего напряжения 12 в, на клеммах 1 и 2 разъёма стеклоочистителя, при переключении режимов). Проверить работоспособность моторчика (потребуется провести демонтаж и разборку).
Не работает прерывистый режим (всё остальное работает) Основная причина — неработающее реле. Заменить и проверить, как функционирует новое реле Возможно, что причина в переключателе режимов. Проверяется подменой на заведомо исправное.
Щётки дворников не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (могут выходить за рамки ветрового стекла) Сломался или выгорел концевой выключатель в моторе (заменить невозможно, только целиком электродвигатель, хотя удаётся в екоторых случаях исправить и починить). Неправильно отрегулировано положение дворников (выставить их по месту). Начал выходить из строя вал привода механизма щёток (разобрать и заменить вышедшие из строя детали).
Слышен шум моторчика, но щётки не двигаются (щётки держатся на одном месте) Сработался приводной вал механизма стеклоочистителя (слизало шлицы). Нужно заменить или наладить шлицевую часть электромоторчика. Раскрутилась гайка, фиксирующая шток механизма к валу электромоторчика (хорошенько затянуть гайку).
Нет срабатывания дворников, после включения стеклоомывателя Вероятнее всего, испортился подрулевой переключатель режимов (заменить на заведомо исправный). Возможно, что нарушилась работа и исправность монтажного блока (измерить напряжение на клеммах 9 и 18).
Плохое качество очищения стекол Щётки дворников потеряли эластичность (заменить их на новые). На стекло попало масло или другие смазочные вещества. К примеру, это может быть масло из глушителя впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и многое другое.

Схема передних дворников

Дворники на автомобиле ВАЗ должны обеспечивать очистку лобового и заднего стекла от атмосферных осадков, которые мешают водителю сосредоточить свое внимание на дороге. Если на вашем ВАЗ-2114 не работают дворники, то в дождливую погоду выезжать на дорогу небезопасно. Чтобы быстро решить проблему, можно попробовать самостоятельно их отремонтировать

Любой успешный ремонт предполагает знание конструкции поломанного агрегата

Чтобы быстро решить проблему, можно попробовать самостоятельно их отремонтировать. Любой успешный ремонт предполагает знание конструкции поломанного агрегата.

Дворники не встают на место

Сообщение -Alexandr » 28 июл 2009 17:56

Сообщение Nivan » 28 июл 2009 18:00

1. поставить обратно реле на место. 2. разобрать моторчик и почистить контакты от всякого г. 3. посмотреть тяги — наверняка где-то соскочила и перескочила (у меня так было). там вообще слабое место — разбиваются они. отрегулировать тяги, так чтобы в крайнем положении щетки оставались внизу.

поиском пройдись. может даже я когда-то что-то писал. у меня такая проблема была. тоже сначала безуспешно реле поменял, а потом вылечил переборкой всего механизма моторчик-тяги (доступ к нему несложный, да и сам он небольшой).

Разбираемся с медленно работающими дворниками на ВАЗ-2109

Ч

то такое дворники? Это система стеклоочистителей вашего автомобиля. Разве можно передвигаться в дождь с неработающими дворниками? Конечно, нет. Что делать, если вы купили подержанный автомобиль, например ВАЗ 2109, а дворники перестали работать?

Отечественный автопром привыкли поносить многие. Мало найдется людей, готовых отнестись к автомобилю марки ВАЗ уважительно и с заботой. А именно это порой и необходимо отечественной классике. В России автомобиль ВАЗ 2109 выпускался до 2004-го года. Не факт, что ваш автомобиль будет из числа последних. Детали устаревают и изнашиваются. Нужно знать, когда последний раз меняли стеклоочистители.

Причины, по которым дворники стали работать медленно могут быть таковы:

  1. Рычаги механизма дворников деформированы. Это может вызвать замедление работы стеклоочистителей.
  2. Щетки примерзли к лобовому стеклу. Зимой необходимо проверять их состояние перед поездкой. В холодное время года старайтесь отодвигать щетки от стекла.
  3. Провода могли окислиться. Окисление проводов может быть вызвано отсутствием герметичности.
  4. Могло произойти короткое замыкание в обмотке. Это может вызвать обгорание электродвигателя и полностью остановить работу дворников.
  5. Провода питания повреждены. Соответственно, механизм дворников не получает должного объема электричества.
  6. Пострадали системы переключателя. В этом случае дворники могут работать «неадекватно» (независимо друг от друга или ваших действий), или вовсе выйти из строя.
  7. Грязь забилась в механизме. Необходимо каждый день проверять состояние уязвимых механизмов.
  8. Реле очистителя повреждено или вышло из строя.

Необходимо помнить, что у автомобиля ВАЗ 2109 три режима работы дворников, и проблемы могут возникнуть только в одном из них.

Режимы работы дворников:

  • Прерывистый;
  • Постоянный режим работы с маленькой скоростью;
  • Постоянный режим работы с высокой скоростью.

Прерывистый режим обеспечивается реле. Поэтому, если дворники перестали работать только в этом режиме, его следует заменить.

Возможно, дворники перестали работать с прежней скоростью. Или, например, не работает лишь одна щетка стеклоочистителя. В любом случае, чтобы разобраться в этой проблеме, необходимо разобрать механизм и установить причину неисправности.

Подводим итоги

Если надежная работа стеклоочистителя является вашим приоритетом, следует обращать внимание на все возможные варианты выхода деталей из строя. Стучащая трапеция должна привлечь ваше внимание и определенным образом заставить изучить ситуацию

Скорее всего, стук приведет к тому, что вскоре придется менять устройство на новое и покупать качественные детали на замену. Но вполне возможно, что стоит просто добраться до трапеции и подтянуть крепления ее деталей, чтобы убрать стук и прекрасно эксплуатировать устройство дальше.

Качественная работа дворников необходима в любом автомобиле, так что следует сразу же решать все возникающие проблемы с учетом их особенностей и технических сложностей. Замена реле может быть выполнена и в гаражных условиях, а вот поменять трапеция и мотор дворников лучше в сервисном центре. Так вы сможете без особых проблем получить необходимые возможности эксплуатации машины и обзавестись необходимыми качествами работы периферийных устройств. А вы когда-нибудь сталкивались с неисправностями в работе дворников?

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
