Замена датчика холостого хода lada 2104 (ваз 2104)

Поломка стартера ВАЗ 2105

При включении стартера якорь не вращается, тяговое реле не срабатывает

Причина неисправности

Метод устранения

Неисправна или полностью разряжена аккумуляторная батарея

Зарядите батарею или замените

Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв

Замените тяговое реле

Обрыв в цепи питания тягового реле стартера

Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания

Не замыкаются контакты «30» и «50» выключателя зажигания

Замените контактную часть выключателя зажигания

Заедание якоря тягового реле

Снимите реле, проверьте легкость перемещения якоря

Неисправна реле включения стартера

Зачистите контакты реле, неисправное реле замените

Обрыв в цепи питания обмотки реле включения стартера

Проверьте провода и их соединения в цепи между штекером «50» выключателя зажигания и штекером «86» реле

При включении стартера якорь не вращается, или вращается слишком медленно, тяговое реле срабатывает

Причина неисправности

Метод устранения

Неисправна или разряжена аккумуляторная батарея

Зарядите батарею или замените

Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом или с выводом «минус» аккумуляторной батареи

Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах

Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ

Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотках статора или якоря

Замените статор или якорь

Замыкание щеткодержателя «положительной» щетки на массу

Устраните замыкание или замените крышку со стороны коллектора

При включении стартера тяговое реле многократно срабатывает и отключается

Причина неисправности

Метод устранения

Разряжена аккумуляторная батарея

Зарядите батарею

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов

Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

Обрыв или замыкание в удерживающей обмотке тягового реле

Замените тяговое реле

При включении стартера якорь вращается, маховик не вращается

Причина неисправности

Метод устранения

Пробуксовка муфты свободного хода

Проверьте стартер на стенде, замените муфту

Поломка рычага включения муфты или выскакивание его оси

Замените рычаг или установите на место его ось

Поломка поводкового кольца муфты или буферной пружины

Замените муфту

Необычный шум стартера при вращении якоря

Причина неисправности

Метод устранения

Ослабло крепление стартера или поломана его крышка со стороны привода

Подтяните гайки крепления или отремонтируйте стартер

Стартер закреплен с перекосом

Проверьте крепление стартера

Чрезмерный износ втулок подшипников или шеек вала якоря

Замените стартер

Ослабло крепление полюса статора (якорь задевает за полюс)

Затяните винт крепления полюса

Повреждены зубья шестерни, привода или обода маховика

Замените привод или маховик

Шестерня не выходит из зацепления с маховиком:

заедание рычага привода

замените рычаг

заедание муфты на шлицах вала якоря

очистите шлицы и смажьте их моторным маслом

ослабли или поломаны пружины муфты или тягового реле

замените муфту или тяговое реле

соскочило стопорное кольцо со ступицы муфты

замените поврежденные детали

заедание якоря тягового реле

замените тяговое реле или устраните заедание

неисправна контактная часть выключателя зажигания: не размыкаются контакты «30» и «50

проверьте правильность замыкания контактов при различных положениях ключа, неисправную контактную часть замените

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если замок меняется в сборе, то можно подключать к новому проводку, устанавливать его на место, закреплять и прикрывать декоративной панелью.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

Менять, или не менять?

Сразу оговоримся: прежде, чем принимать решение о том, что ДПКВ необходима замена, нужно проверить:

  • Состояние проводки, идущей к ДПКВ;
  • Наличие качественных контактов в цепи;
  • Отсутствие повреждений изоляции проводов;
  • Отсутствие замасленности датчика положения коленвала. Поскольку рядом с ДПКВ находится маслонасос, то утечка масла также может стать причиной его неисправности.

Исправный датчик положения коленвала

Если вы уже все осмотрели, нужно проверить сам датчик. Но для этого его нужно снять.

Снять датчик положения коленвала весьма просто, а где он находится, уже известно – там же, где и маслонасос. Итак, производим действия:

  • Выключаем зажигание;
  • Снимаем минусовую клемму с АКБ;
  • Снимаем с корпуса датчика разъем с проводом; Отсоединяем колодку проводов от датчика положения коленвала
  • Ключом на 10 откручиваем винт, удерживающий ДПКВ на крышке маслонасоса; Откручиваем болт (1) и вынимаем ДПКВ (2)
  • Снимаем прибор.

Общие понятия и принцип работы

Датчик — это специализированное приспособление, относящееся к группе измерительных приборов, применяется для обработки и преобразования данных, а также их вывод на механическое или электронное табло в виде пригодного к пониманию цифрового значения.

Как становится понятно, ДХХ — это не совсем рациональное название для рассматриваемого прибора, правильнее будет говорить — регулятор холостого хода (РХХ).

Итак, регулятор холостого хода—это одна из важнейших составляющих двигателя внутреннего сгорания, играет значительную роль в слаженной и бесперебойной работе автомобиля в целом.

Регулятор холостого хода представляет собой исполнительное приспособление, неполадки в работе которого, собственноручно выявить очень непросто.

Это объясняется тем, что в системах автомобилей ВАЗ не предусмотрена его самодиагностика — при различных неполадках и сбоях в работе регулятора, индикаторная лампа «проверьте двигатель» — «check engine» не загорается.

Проверка ДПКВ на исправность

Чтобы убедиться в подозрениях о поломке именно датчика коленвала, рассматриваются два самых вероятных случая возникновения его неисправности. В обоих из этих случаев понадобится демонтаж прибора посредством ключа на резьбу под десять. Перед операцией на картере и самом датчике рисуются метки, которые позже помогут докрутить устройство до начального угла поворота.

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
проверка вольтметром, измерителем индуктивности и трансформатором. Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт

Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Замена предохранительного блока на ВАЗ 21053

Замена блока

Перед тем как приступить к замене, нужно приобрести новый блок и запастись специальным накидным ключом на «13». Действия выполняются в следующем порядке:

  • снимите корпус блока, который закреплен шурупами, при помощи отвертки;
  • сместите колодки, подключенные снизу блока (на новых автомобилях они расположены под капотом, а на старых — чуть левее руля);
  • при помощи гаечного ключа на «10» раскрутите фиксаторы блока;
  • установите новый блок предохранителя.

Важно знать: перед монтажом нового предохранительного блока необходимо внимательно осмотреть старый. Обычно можно заметить перемкнутые между собой контакты. На новом блоке необходимо таким же образом перемкнуть их и хорошо закрепить

На новом блоке необходимо таким же образом перемкнуть их и хорошо закрепить.

Обратившись в автосервис, вы обречете себя на значительные денежные затраты, так как работа по смене предохранительного блока выполняется вручную.

Соблюдайте аккуратность и не перепутайте размещение перемычек

Затем осторожно вставьте первый предохранитель в блок и продолжите размещать следующие, ориентируясь на схему. Помните, что в случае неправильного размещения есть риск сжечь новый блок. Данное руководство позволит вам самостоятельно разобраться в блоке предохранителей, и вы никогда не застрянете на полпути от пункта назначения

К тому же вы сможете сэкономить немалые деньги. Знать, как проводить замену предохранителей, нужно каждому уважающему себя автомобилисту. Ведь сделать все самостоятельно совсем не трудно

Данное руководство позволит вам самостоятельно разобраться в блоке предохранителей, и вы никогда не застрянете на полпути от пункта назначения. К тому же вы сможете сэкономить немалые деньги. Знать, как проводить замену предохранителей, нужно каждому уважающему себя автомобилисту. Ведь сделать все самостоятельно совсем не трудно.

https://youtube.com/watch?v=CacS-nQT5Zg

Регулировка карбюратора Ваз 2106 своими руками

Признаки неисправности

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Из под капота раздаются громкие хлопки.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Регулируем устройство пуска

  1. Выворачиваем пробку . Под ней находим винт регулировки.
  2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
  3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
  4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
  5. Возвращаем пробку обратно.
  6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер — 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

Регулировка холостого хода на Ваз 2106

Смотрим ролик, в котором все показано доступно и понятно:

  1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
  2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
  3. Винтом количества снова доводим обороты до нужного значения.
  4. Операцию лучше всего провести два-три раза.

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Полная схема и устройство элементов светозвуковой сигнализации…

представлена на схеме. Правда здесь показано оборудование ВАЗ-2105. Оно отличается от ВАЗ-2104 только другой формой задних блок-фонарей, в остальном же все идентично.

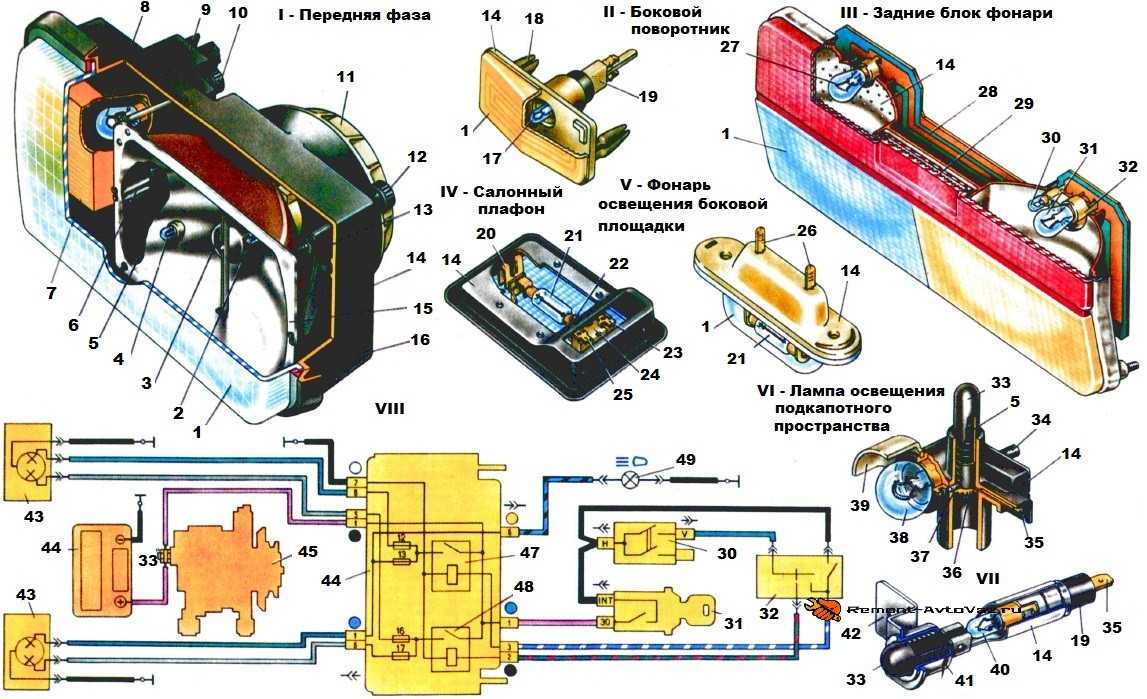

Схема светозвуковой сигнализации ВАЗ-2105:

I – передняя фара; II – боковой поворотник; III – задние блок-фонари; IV – салонный плафон; V – фонарь освещения номерной площадки; VI – лампа освещения подкапотного пространства; VII – схема включения передних фар.

1 Рассеиватель 27 Лампа ПТФ
2 Лампа 28 Лампа габаритных огней
3 Лампочный экран 29 Плата
4 Лампа габаритных огней 30 Катафот
5 Пружина 31 Лампа стоп-сигнала
6 Упор 32 Держатель платы
7 Рассеиватель поворотника 33 Клавиша
8 Лампа 34 Держатель
9 Гнездо подключения гидрокорректора положения света 35 Штекер подвода электроэнергии
10 Винт вертикальной регулировки светового пучка 36 Контактная шайба
11 Кожух 37 Штифт пружины
12 Винт горизонтальной регулировки светового пучка 38 Лампа
13 Кронштейн 39 Экран
14 Корпус 40 Лампа
15 Рефлектор 41 Направляющая клавиша
16 Клеящая прослойка крепления рефлектора 42 Крепежный кронштейн лампы
17 Лампа 43 Фары
18 Держатель 44 АКБ
19 Держатель с патроном 45 Генератор
20 Стойка-штекер для подвода электроэнергии и крепежа лампы 46 Монтажный блок
21 Лампа 47 Реле включения дальнего света
22 Стойка-штекер для подвода электроэнергии и крепежа лампы 48 Реле включения ближнего света
23 Штекер подсоединения массы 49 Контрольная лампа дальнего света на приборной доске
24 Выключатель 50 Выключатель внешнего освещения
25 Штекер подключения дверных выключателей 51 Замок зажигания
26 Лампочные держатели-штекеры 52 Переключатель света.

Вспомогательное оборудование обеспечивает предоставление информации водителю об основных параметрах двигателя, а также улучшает обзорность во время движения в условиях плохих погодных условий.

К вспомогательному оборудованию можно отнести датчики контроля за работой мотора (давление, температура, и др.), вентилятор системы охлаждения, система омыва и очистки стекол авто (дворники, омыватели, обогреватели стекла).

Неисправности передних амортизаторов

О том, что амортизаторы пришли в негодное состояние, можно судить по резко увеличенному тормозному пути и постепенному ухудшению сцепления с дорожным покрытием.

Кроме того, появляется риск аквапланирования, состояния полной потери управления автомобилем во время езды по мокрому асфальту.

Обычно аквапланирование длится несколько секунд, но и их достаточно для ДТП, и только очень опытный водитель умеет справляться с такой неприятностью.

Для того, чтобы предотвратить эту проблему, следует следить за следующими признаками, которые и определяют состояние передней подвески.

  1. Неравномерный износ резины.
  2. Масляная протечка. Если после стоянки остается пусть даже и небольшой масляный след, это первым делом говорит о неисправности амортизаторов.

Узлы приходят в дефектное состояние по нескольким причинам:

  • порча сальника;
  • дефект поршневого штока или его коррозия;
  • обрыв в пружине;
  • деформация втулок и других креплений. При этой неисправности возникает сильный шум во время движения.
  • механические изъяны корпуса;
  • плохое состояние пружины или ее неправильная установка. О поломках в пружине говорит ухудшение устойчивости автомобиля и появление шума на скорости;
  • износ сайлент-блоков.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Кроме этого, благодаря датчику скорости мы получаем экономию топлива, это происходит следующим образом — контроллер получает информацию от ДС о том, что скорость движения — 100км/ч. ДПДЗ сообщает контроллеру о том, что водитель не давит на педаль газа, после чего анализируя полученные данные, контроллер понимает, что происходит «торможение двигателем», и производит отключение системы подачи топлива. Эта не единственная функция, которую выполняет датчик скорости.

Замена датчика скорости ВАЗ 2110 не представляет собой ничего сложного. Самое главное иметь прямые руки и знать где находится замена датчика скорости.

Поможет ли при разборке авто руководство по ремонту и эксплуатации

Руководство по ремонту и эксплуатации автомобиля ВАЗ 2104 — незаменимый источник сведений о вашей машине. Где ещё вы узнаете, сколько и с какой периодичностью заливают масла в двигатель ВАЗ 2104 и какое масло подходит вашей «четвёрке». В руководстве написано, сколько поклажи загружают в багажник ВАЗ 2104, на какой расход топлива ориентируются при езде в городе и по трассе, сколько незамерзайки наливают в бачок омывателя лобового стекла, до какого давления накачивают шины. Эти сведения приведены в разделе об эксплуатации ВАЗ 2104. И чем точнее вы следуете рекомендациям из этого раздела, тем реже вам придётся обращаться к разделу о ремонте.

Много информации содержит схема электропроводки ВАЗ 2104. В руководстве приведена электрическая схема с обозначением цвета проводов, которые ведут к потребителям электричества, и номиналами тока, на который рассчитаны предохранители. Эта информация незаменима при устранении проблем, связанных с ремонтом электрики автомобиля ВАЗ 2104.

Важно, что в руководстве по ремонту и эксплуатации, которое вы приобрели вместе с машиной, приведены сведения именно о вашей модификации и варианте комплектации ВАЗ 2104. Почерпнутые в Сети сведения нередко относятся к отличной от вашей версии ВАЗ 2104 и могут не подойти лично вам

Если вы ориентируетесь на полученные из интернета сведения, за результат отвечаете вы. Если вы найдёте опечатку в официальном руководстве по ремонту, можете предъявить производителю ВАЗ 2104 претензию, и он ответит.

Официальное руководство важно при разборке и ещё важнее при сборке ВАЗ 2104

Инструкция по снятию и замене

На начальных моделях с блоком старого образца проблемы с перегоранием предохранителей возникают намного чаще, чем новом. Поэтому в данной статье мы коснемся замены предохранителей в первых моделях ВАЗ 2105 с карбюратором.

Блок старого образца ВАЗ 2105

Если подробней рассмотреть представленный на фото отсек с предохраняющими элементами, то мы увидим по схеме, что разработчики вверху расположили реле, а внизу электропредохранители. Реле предназначены для единственной цели, а именно уменьшить силу токов в салоне транспортного средства. Чтобы работало реле, нет необходимости в большом токе, вследствие этого переключатели работают достаточно долго.

Электросхема блока нового образца

Также стоит знать, что в блоках старого образца на авто с карбюратором были установлены предохраняющие элементы имеющие цилиндрическую форму. Устанавливались они в специальные подпружиненные разъемы, на которые было много нареканий со стороны водителей из-за их ненадежности. Постепенно они ослабевали, что приводило к искрению.

Предохранители перегорают в силу самых разных причин. К примеру, если в электроцепь установлен меньший по токопроводимости элемент. Если, к примеру, включить освещение, то пусковой ток остывших нитей накала превысит рабочий. Вследствие чего при рабочих цепях электропредохранитель, имеющий меньший номинал, может очень быстро перегореть.

Наиболее опасной проблемой в цепи электрооборудования является короткое замыкание. Если установлен предохранитель соответствующего номинала, то он просто перегорит. Если большего чем тот, который указан в схеме, могут быть неприятности. К примеру, может выгореть дорожка отсека.

Перед тем, как поставить новый предохранитель, в первую очередь нужно определить причину короткого замыкания. Устранить и уже потом ставить новый защитный элемент.

Полезное видео по электропроводке ВАЗ 2105 от Виталия Жадана. В нем доходчиво рассказано, как разобраться в электросхеме.

Подготовка

Перед тем, как перейти к замене предохранителя, нужно обесточить электросистему автомобиля. Для этого достаточно выключить зажигание. Но можно и перестраховаться, отсоединив минусовую клему АКБ.

Шаги

Вначале нужно изучить схему, чтобы найти предохранитель или реле, отвечающее за неработающее оборудование.

Реле отвечают за работу следующих потребителей:

  • ;
  • приводы омывателей;
  • звуковой сигнал;
  • если нет электромотрчика вентилятора, то устанавливается перемычка;
  • дальний свет;
  • ближний свет.

Порядок работы:

  1. Находим, где расположен блок.
  2. Снимаем крышку.
  3. Находим в схеме какой электропредохранитель или реле отвечает за неработающее оборудование.
  4. Извлекаем перегоревший элемент.
  5. Устанавливаем новый аналогичный по номиналу.
  6. Подсоединяем клемму АКБ и проверяем работу потребителя.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым. Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

  • подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
  • надеть трубку на ось датчика;
  • вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
