На ваз 2107 горит лампа зарядки аккумулятора, но зарядка есть: причины и что делать

Что еще проверять

  1. Регулятор напряжения;
  2. Выпрямительный блок генератора;
  3. Диоды;
  4. Генератор на обрыв обмоток;
  5. Щеточный узел генератора;
  6. Контакты на выводах генератора, монтажного блока.

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Как определить отсутствие заряда АКБ на Ваз 2105

Проще всего отсутствие зарядки определить с помощью приборов автомобиля, то есть контрольной лампы зарядки и датчика (вольтметра) на щитке приборов. Стрелка датчика должна находиться в зеленом секторе, а лампа АКБ при работающем двигателе не горит. В противном случае нет зарядки.

Но лучшим способом является проверка напряжения на аккумуляторе мультиметром. При наличии заряда напряжение на нем лежит в пределах 13,6-14,2 В, а когда заряда нет, на нем будет только свое напряжение 12 В (± 0,6 В). Ни в коем случае не снимайте для проверки клеммы с аккумулятора во избежание выхода из строя РР, ЭБУ и других электронных устройств на вашем автомобиле.

Для того чтобы выполнить обнаружение и устранение неисправностей заряда аккумулятора, необходимо использовать следующие инструменты:

  • контрольная лампа 12 В;
  • мультиметр с диапазоном измерения до 60 В переменного и постоянного напряжения;
  • отвертка с плоским жалом;
  • фигурная отвертка с крестовидным жалом;
  • пассатижи;
  • нож;
  • наждачная шкурка.

Нет зарядки

Авто семерка 2010г.в. инжектор. Пропала зарядка аккумулятора. Лампочка при включении зажигания на приборной доске загорается при пуске двигателя моргает в пол накала, даешь газу — горит поярче, но зарядки нет вообще. Переодически появлялась на повышенных оборотах, а сейчас вообще пропала. Акум свежий, заряженный, лампочка в панели приборов рабочая. В чем может быть причина, что смотреть первым?

  • Почему мог накрыться новый генератор? – 6 ответов
  • Почему быстро садится аккумулятор ВАЗ 2107? – 6 ответов
  • Регулятор напряжения выходит из строя на ВАЗ 2107 – 5 ответов
  • Из-за чего уменьшается зарядный ток при увеличении оборотов? – 4 ответа
  • Почему, при прогреве, падает напряжение с генератора ВАЗ 2107? – 4 ответа

Снимать, разбирать, менять выпрямитель, устранять течь тосола из-под патрубков термостата.

Генератор, наверное сгорели диоды

проверить диодный мост, реле заряда возможно не срабатывает из за диодов, слабое свечение-свидетельство пробитого диода на мосту

Что делать, если аккумулятор кипит

Сделать вывод о том, что аккумуляторная батарея ВАЗ-2107 «кипит», можно по возникновению следующих проблем:

  • перестает светиться соответствующий индикатор;
  • вольтметр ведет себя неадекватно, а его стрелка уходит в правую часть;
  • в салоне автомобиля появляется характерный запах.

«Кипение» аккумулятора вызывается неполадками в работе стабилизатора напряжения. Продолжать движение на машине при такой ситуации категорически запрещается: это чревато поломками всей электротехники в автомобиле. Для того чтобы доехать до сервисного центра с безопасностью для себя, и для машины, следует произвести принудительное отключение генераторной установки.

Сделать это можно посредством физического снятия провода с клеммы с аббревиатурой «61», расположенной на самом генераторе. Автомобиль продолжит движение исключительно при помощи накопленного заряда.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

  • приводной ремень генератора ослаб, износился или порвался;
  • перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
  • нарушен контакт в разъёмных колодках монтажного блока;
  • неисправность реле-регулятора;
  • неисправность диодного моста;
  • неисправность в цепи дополнительных диодов;
  • обрыв в цепи подвода тока к электромагнитам ротора;
  • нарушение контакта на клеммах аккумуляторной батареи;
  • отсутствие питающего тока на выходе из генератора;
  • износились щётки генератора;
  • нет массы на отрицательном проводе.

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста

Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Аккумуляторная батарея Ваз 2105 закипела – что делать?

Есть несколько причин кипения аккумуляторных батарей. Рассмотрим их в порядке значимости:

  1. Перезаряд аккумулятора
  2. Короткое замыкание банок
  3. Сульфатация пластин
  4. Перегрузка электрической системы
  5. Переполюсовка АКБ

Если аккумулятор закипел на машине во время движения, необходимо немедленно выполнить следующие действия:

  • заглушить двигатель;
  • открыть капот, обеспечит приток воздуха, если АКБ имеет рубашку, снять ее; дать остыть аккумуляторной батарее до температуры ниже 40 градусов Цельсия (легко определить прикосновением рукой); закрыть капот, завести автомобиль и доехать до ближайшей заправки;
  • приобрести дистиллированную воду и произвести доливку до необходимого уровня электролита;
  • если аккумулятор необслуживаемый, доливку можно осуществить через отверстие газоотвода;
  • если в ремкомплекте имеется мультиметр, измерить напряжение на АКБ на заведенном двигателе, если напряжение превышает уровень 15 Вольт, отключить толстый провод генератора, тщательно его заизолировав и закрепив за ближайший элемент кузова;
  • продолжать движение к месту стоянки или ремонта, отключив по возможности все устройства дополнительного комфорта (печка, автомагнитола, кондиционер и другие).

Горит лампа зарядки аккумулятора

Калькулятор расчета тока утечки в автомобиле

Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор

Горит лампа зарядки аккумулятора — значит не работает генератор, первая мысль автовладельца когда он увидел значек АКБ на приборной панели. Однако причина, по которой загорается индикатор заряда, чаще всего намного банальнее — это ослабление натяжки приводного ремня или плохой контакт. Но, также не исключено, что придется и разбирать генератор поскольку возможен износ щеток генератора или выход из строя диодного моста, а также некоторые другие.

Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.

Ситуация, когда возникает неисправность Узел, по причине которого произошла неисправность Возможные причины поломки
При зажигании горит лампа аккумулятора В момент запуска двигателя, то есть, во время включения зажигания, сигнальная лампа аккумулятора должна светиться в течение 1. 2 секунд и после этого гаснуть. Если она продолжает светиться — нужна дополнительная диагностика.
Не гаснет лампа аккумулятора Генератор
  • слабая натяжка ремня генератора;
  • значительный износ либо полный обрыв ремня генератора;
  • износ щеточного узла, износ щеток генератора;
  • проблемы с регулятором напряжения;
  • полностью или частично вышел из строя диодный мост;
  • износ (подклинивание, люфт) подшипников шкива;
  • плохой выводной контакт генератора;
  • плохой контакт на “массе” генератора;
  • обрыв обмотки генератора.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.
Периодически горит лампа зарядки аккумулятора Генератор
  • плохой контакт на выводе генератора;
  • плохой контакт на “массе” генератора;
  • ослабленный ремень.
Тускло горит лампа зарядки Проводка
  • поврежден провод, идущий от генератора до аккумулятора;
  • плохой контакт на регуляторе напряжения.
Генератор
  • обрыв или плохой выводной контакт на одной из фаз генератора;
  • выход из строя одного или нескольких диодов;
  • нарушение пайки в диодном выпрямительном мосте.
Мигает лампа аккумулятора Генератор
  • повреждение выводного контакта генератора;
  • повреждение контакта “массы” генератора;
  • повреждение выводного провода до аккумулятора.
На холостых (малых оборотах) горит лампа аккумулятора Генератор
  • слабая натяжка ремня генератора;
  • значительный износ либо полный обрыв ремня генератора;
  • износ щеточного узла, износ щеток генератора;
  • проблемы с регулятором напряжения;
  • полностью или частично вышел из строя диодный мост;
  • износ подшипников шкива;
  • плохой выводной контакт генератора;
  • плохой контакт на “массе” генератора;
  • обрыв обмотки генератора.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.
Горит лампочка аккумулятора после перегазовки тухнет Генератор
  • обрыв одной из фаз генератора или повреждение выводного контакта;
  • выход из строя одного или нескольких диодов;
  • повреждение пайки диодов.
  • проскальзывание ремня.
Сигнальная лампа Использование светодиодных ламп вместо ламп накаливания в автомобилях, где предусмотрено использование именно ламп накаливания.
При движении загорается лампа аккумулятора Генератор
  • износ щеток;
  • люфт и вибрация подшипников шкива генератора и/или натяжного ролика;
  • обрыв выводного контакта или контакта на “массе”;
  • повреждение провода от генератора до аккумулятора;
  • критическое повреждение или обрыв ремня генератора.
Аккумулятор Частичный или полный выход аккумуляторной батареи из строя, ее критический разряд.
На холодную горит лампа аккумулятора Генератор
  • обрыв одной из фаз генератора или повреждение выводного контакта;
  • выход из строя одного или нескольких диодов;
  • повреждение пайки диодов.
  • плохая натяжка ремня.
Лампа горит зарядка идет Генератор
Сигнальная лампа
  • повреждение проводки сигнальной лампы (ее изоляции);
  • нарушение контакта в разъеме монтажного блока.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.

Что такое генератор

Для того чтобы запустить двигатель и обеспечить его правильную работу, нужно всю систему электрооборудования обеспечить постоянным напряжением. Если говорить конкретно про то, по каким причинам нет зарядки на ВАЗ-2107, то нужно учесть, что для этого автомобиля нужно напряжение 12 В. Запуск автомобиля производится стартером – это электрический двигатель высокой мощности, который раскручивает коленчатый вал. Генератор при простое двигателя не работает.

Как только начнет вращаться коленчатый вал, на обмотку возбуждения генератора подается напряжение от аккумулятора. Генератор может работать только при наличии вращательного движения магнитного поля. И если нет зарядки на ВАЗ-2107, то отсутствует либо напряжение на роторной обмотке, либо вращение. Магнитное поле создается обмоткой возбуждения, которая находится на роторе. На нем стоит шкив, который связан с коленчатым валом ручейковым ремнем (на инжекторных автомобилях) и клиновидным (на карбюраторных) с коленчатым валом.

ВАЗ 2104 нет зарядки аккумулятора

Автомобиль ВАЗ 2104 для контроля заряда аккумуляторной батареи имеет на щитке приборов вольтметр и контрольную лампу.

Щиток приборов автомобиля ВАЗ 2104. Цифрами обозначены: 18- выключатель задних противотуманных огней; 17 – контрольная лампа резерва топлива; 16 – указатель уровня топлива; 15 – комбинация приборов; 14 – вольтметр; 13 – контрольная лампа включения габаритных огней; 12 – контрольная лампа включения указателей поворота; 11 – контрольная лампа включения дальнего света фар; 10 – трехпозиционный переключатель электровентилятора отопителя; 9 – заглушки винтов крепления щитка приборов; 8 – выключатель обогрева заднего стекла; 7 – суммирующий счетчик пройденного пути; 6 – спидометр; 5 – блок контрольных ламп; 4 – контрольная лампа заряда аккумуляторной батареи; 3 – указатель температуры жидкости в системе охлаждения двигателя; 2 – контрольная лампа недостаточного давления масла в системе смазки двигателя; 1 – переключатель наружного освещения;

В случаях, когда вольтметр находится не в зеленой зоне, а лампа контроля горит, это говорит о том, что на ВАЗ 2104 нет зарядки аккумулятора. Это может быть вызвано несколькими причинами.

В первую очередь проверяется предохранитель, стоящий в цепи заряда аккумулятора и надежность его фиксации в монтажном блоке.

Второе, на что нужно обратить внимание при поиске неисправности, это ремень привода генератора. Ремень не должен быть изношен, перекручен и иметь необходимую натяжку

Прогиб ремня генератора в норме должен составлять 10-15 мм при надавливании рукой.

К тому же стоит осмотреть и приводной шкив генератора, который может быть также изношен, и ремень будет просто проскальзывать по его поверхности, не прокручивая ротор генератора. В таких случаях и шкив, и ремень подлежат замене.

Далее необходимо проверить выходное напряжение с генератора, и если оно в норме и показывает 13.5 -14.2В, то проверить провод от генератора до аккумулятора на предмет целостности и надежности его соединения.

На самом аккумуляторе могут быть окислены клеммы или же они не имеют надежного контакта с выводами батареи.

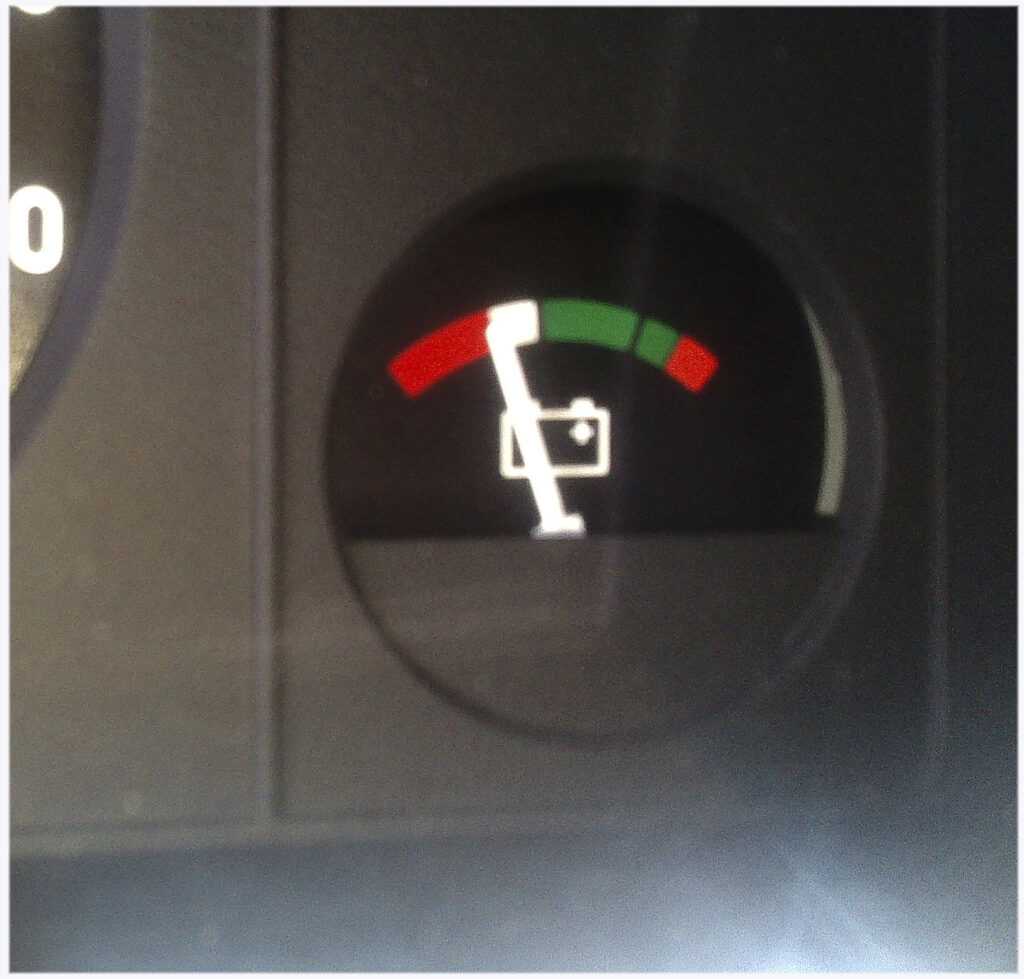

В работающем состоянии вольтметр ВАЗ 2104 должен находится в белой или зеленой областях. Изредка, необходимо проверять напряжение бортовой сети независимым приборами, чтобы быть уверенным в показаниях встроенного вольтметра.

Окисленные клеммы очищаются (раствор соды с водой), а ненадежный контакт подтягивается.

Далее причиной, почему на ВАЗ 2104 нет зарядки аккумулятора могут служить щетки генератора, которые либо имеют предельный износ, либо заедает в направляющих щеткодержателя. Изношенные щетки заменяются, а заедание устраняется.

Помимо этого контактные кольца могут иметь выработку и щетки не могут полностью лечь на кольца, поэтому нет надежного контакта в цепи возбуждения

Также причиной отсутствия зарядки может служить неисправный реле-регулятор, объединенный в со щеточным узлом. В таких случаях реле-регулятор вместе со щеточным узлом подлежит замене.

На отсутствие зарядки может влиять межвитковое замыкание, замыкание на массу или обрыв в обмотке статора, а также обрыв в цепи возбуждения генератора.

В генераторе также могут выйти из строя диоды выпрямительного блока (в народе «подкова»), а также короткое замыкание или пробой одного из дополнительных диодов.

Помимо этого генератор может иметь плохой контакт с кузовом автомобиля (массой) или ненадежный контакт на выводе «30»

Читайте так-же, другие обзоры

  • Горит лампочка аккумулятора ВАЗ 2106

Вопросы от читателей

А теперь мне бы хотелось ответить на вопросы наших читателей!

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор. «Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените.

Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Лампа не горит, стрелка вольтметра показывает норму

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д.

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Если генератор вроде бы работает, но аккумулятор постепенно разряжается выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Диагностика

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

  • без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
  • под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Важно!

Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт.

Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю. Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

  1. Отсутствие или плохой контакт в выводах щеткодержателя.
  2. Обрывы щеточных проводников.
  3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене

Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

  1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
  2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
    • первая шина идет к стартеру;
    • вторая шина – к генератору.
  3. «Плюсовый» вывод генератора передает напряжение:
    • на блок для предохранителей;
    • на замок зажигания.
  4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
  5. С предохранителей напряжение подается:
    • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
    • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
  6. Следующий этап в цепи зарядки АКБ – передача тока на:
    • блок с предохранителями;
    • клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то “виноватым” может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить “кто виноват”  можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 – запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма “61” генератора Ваз-2107

Если “плюс” есть– проверяем “таблетку” (она же “шоколадка”) и генератор.

“Плюса” нет– придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Аккумуляторная батарея Ваз 2105 закипела – что делать?

Есть несколько причин кипения аккумуляторных батарей. Рассмотрим их в порядке значимости:

  1. Перезаряд аккумулятора
  2. Короткое замыкание банок
  3. Сульфатация пластин
  4. Перегрузка электрической системы
  5. Переполюсовка АКБ

Если аккумулятор закипел на машине во время движения, необходимо немедленно выполнить следующие действия:

  • заглушить двигатель;
  • открыть капот, обеспечит приток воздуха, если АКБ имеет рубашку, снять ее; дать остыть аккумуляторной батарее до температуры ниже 40 градусов Цельсия (легко определить прикосновением рукой); закрыть капот, завести автомобиль и доехать до ближайшей заправки;
  • приобрести дистиллированную воду и произвести доливку до необходимого уровня электролита;
  • если аккумулятор необслуживаемый, доливку можно осуществить через отверстие газоотвода;
  • если в ремкомплекте имеется мультиметр, измерить напряжение на АКБ на заведенном двигателе, если напряжение превышает уровень 15 Вольт, отключить толстый провод генератора, тщательно его заизолировав и закрепив за ближайший элемент кузова;
  • продолжать движение к месту стоянки или ремонта, отключив по возможности все устройства дополнительного комфорта (печка, автомагнитола, кондиционер и другие).

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Подводим итоги:

Как видно, существует много причин, по которым нет заряда аккумулятора. При этом ряд проблем, когда АКБ не заряжается, является общим для разных авто (например, нет зарядки ВАЗ 2107 или не заряжается аккумулятор иномарки). При этом часть из них вполне можно обнаружить и устранить своими руками. Главное, определить, почему нет зарядки аккумулятора, после чего принимаются соответствующие меры.

Напоследок отметим, что с чисткой клемм и восстановлением целостности проводов и контактов проблем обычно не возникает даже у рядовых автолюбителей. Если же дело в генераторе, при условии отсутствия навыков по его ремонту, самому рекомендуется разве что осуществить демонтаж и затем передать генератор для ремонта в специализированный сервис. Это позволит избежать частых ошибок, которые допускают при ремонте генератора своими руками, а также получить гарантии на отремонтированное устройство.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
