Мигает лампа зарядки аккумулятора ваз 2106

Причины

Почему горит лампочка давления масла на ВАЗ 21142115 причины и решения

Существует множество причин, когда при включении зажигания не горит аккумулятор, но следует выделить несколько основных. Каждому автовладельцу необходимо научиться, самостоятельно диагностировать (устранять) неполадку.

Проверка, почему не горит индикатор проходит методом исключения. Когда причина найдена – необходимо немедленно её устранить, чтобы ситуация не ухудшилась, и не привела к серьёзным поломкам.

Лампочка

Одна из причин, почему при зажигании не горит лампочка аккумулятора, может быть выход из строя индикатора. На первый взгляд неисправность кажется несерьёзной, но это не так. Без индикатора аккумулятора автовладелец не сможет полноценно оценить состояние автомобиля, исправность узлов, и работает ли генератор – пропуск поломки генератора приведёт к быстрой разрядке АКБ, и невозможности завести двигатель.

На автомобилях старого образца перегорание индикатора означало, что генератор прекращал подачу заряда, и автомобиль «питался» только от аккумулятора.

Если причина заключается в перегоревшей лампочке – необходима оперативная замена (рекомендуется возить в багажнике запасную), чтобы не последовало более серьёзных последствий.

Предохранитель

Неисправность может заключаться в предохранителе. В таком случае работать не будет целый ряд оборудования, зависящего от перегоревшего элемента. Найти предохранители можно в специальном коробе, расположенном под капотом автомобиля. В большинстве автомобилей представляет собой небольшой чёрный ящик.

Проверка производится двумя способами:

  1. Перебирание – берётся рабочий предохранитель и методом подмены находится неисправный.

Решением служит замена сломавшегося элемента.

  1. Мультиметр – прибором проверяются предохранители, методом проверки «ножек». У исправного предохранителя напряжение есть в обоих концах.

Решение проблемы заключается в замене сломанного устройства на новое.

Если неисправность вовремя не устранить — это может привести к замыканию некоторых устройств в автомобиле или короткому замыканию.

Аккумулятор

Одной из причин, почему не загорается индикатор АКБ при включённом зажигании, может быть разряженная батарея. Если автовладелец знает причину разряда (не выключенные фары, работающая магнитола) — причины для беспокойства отсутствуют. Решается проблема обыкновенной зарядкой аккумулятора.

Если причина разряда неизвестна, то это может указывать на серьёзную поломку – генератор не заряжает АКБ. Ездить на одной, не заряжающейся батарее недопустимо, и необходимо ехать в автосервис или самостоятельно устранять неисправность.

Устраняется поломка ремонтом или заменой генератора автомобиля. Если, после ремонта, индикатор горит – автомобиль готов к работе.

Ответом на вопрос «почему не горит индикатор батареи» может быть обрыв или неполадки в электрической цепи. Поломку следует отнести к опасной категории. Необходимо сразу обнаружить и ликвидировать неисправность.

Способов, методов обнаружения и решений несколько:

  1. Нарушение целостности цепи – необходимо мультиметром проверить элементы цепи, найти неисправный участок, и заменить.
  2. Контакты – проблема с индикатором появляется «через раз». Происходит из-за окисления контактов аккумулятора.

Решение проблемы – прочистить контакты, защитить их от дальнейшего окисления специальной, пластичной смазкой.

  1. Реле – при отказе реле лампочка не загорается. Проблема редкая, потому что данное реле есть не на всех автомобилях.

Решение – мультиметром измерить напряжение на положительном выводе реле: если напряжение меньше 6 Вольт – проблема необходимо искать в генераторе, если больше – проблема в реле.

Итог: на приборной панели есть множество индикаторов, на которые необходимо обращать внимание. Каждый сообщает о состоянии автомобиля определённую информацию, и если какой-либо индикатор не загорается — необходимо выяснить почему, и сразу устранить неполадку, пока она не переросла в серьёзные поломки проводки и автомобиля. Статья написана по материалам сайтов: autoflit.ru, ozapuske.ru, akkuminfo.ru

Статья написана по материалам сайтов: autoflit.ru, ozapuske.ru, akkuminfo.ru.

Диагностика

Поиск неисправного элемента начинают с проверки уровня заряда АКБ. Для замера напряжения на клеммах используют мультиметр, либо вольтметр. Снимать показания необходимо в двух режимах:

  • без нагрузки с отключенным зажиганием и снятой клеммой «минус»;
  • под нагрузкой: повернув ключ в замке зажигания, и включив любой потребитель (ближний свет фар, кондиционер).

Щупы мультиметра в режиме вольтметр подсоединяют последовательно: плюсовая клемма – красный контакт, минусовая – чёрный. Нормальное значение напряжения АКБ в состоянии покоя при 100% заряде 12,05 – 12,6 Вольт.

Важно! Вольтаж аккумулятора напрямую зависит от степени заряда: если уровень понижен до 10%, то максимальное напряжение без нагрузки на клеммах будет около 11,3 Вольт. Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю

Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна

Проверку под нагрузкой следует выполнять аккуратно, соблюдая технику безопасности: во время включения зажигания не прикасаться голыми руками к силовому выводу и кабелю. Показания мультиметра снимают дважды: во время запуска двигателя, и спустя 20-30 секунд. При пуске двигателя силовой ток может достигать пиковой отметки до 670 Ампер в зависимости от мощности агрегата. Аккумулятор отдаёт значительную часть энергии на стартер для первичного проворота коленчатого вала – в этот момент показатель напряжение на клеммах падает. Нормой считается значение в 8-9 В, если падение во время пуска критическое и доходит до 6 В, то батарея полностью неисправна.

После замера под нагрузкой напряжение на исправной АКБ восстанавливается в течение 15-30 секунд. Его замеряют вновь, определяя ёмкость заряда. Далее обязательно проверяют окислы на клеммах, состояние силового кабеля на предмет повреждения изоляции и надёжность крепления провода заземления «на массу».

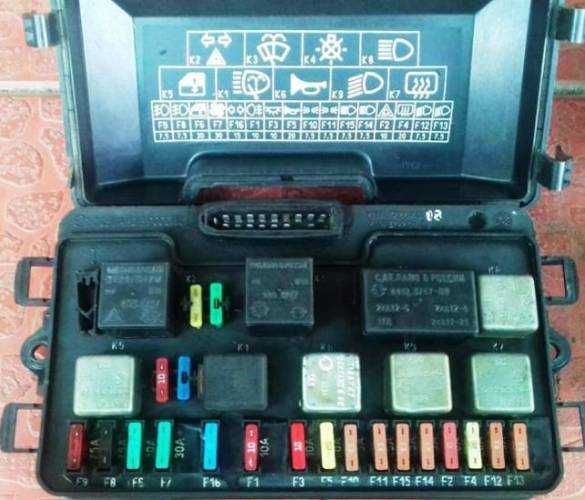

Сгоревший предохранитель в монтажном блоке диагностируют по состоянию плавкой перемычки. Для того, чтобы определить какой из них отвечает за лампочку индикатора АКБ, нужно воспользоваться электросхемой в техническом описании автомобиля (расположение отличается в зависимости от марки силового агрегата). Предохранитель включён в общую цепь и контролирует несколько потребителей: вся индикация на приборной панели, подсветка прикуривателя, свет в салоне. Обычно это гнездо F3, номиналом в 10 Ампер.

Электрическую цепь вначале осматривают, проверяя крепления контактов и обрывы. Если видимых нарушений обнаружить не удалось, то мультиметр включают в режим омметра и «прозванивают» каждый участок по отдельности: от АКБ до генератора, от выводов ротора до монтажного блока предохранителей, катушки зажигания и приборной панели (контакты контрольной лампочки).

Почему горит лампочка зарядки аккумулятора

Неисправное реле в монтажном блоке тестируют на вольтаж при включённой бортовой сети. Напряжение на выводе реле должно быть не менее 9 Вольт.

Диодный мост и реле-регулятор напряжения генератора проверяют на запущенном двигателе: на холостом ходу доводят обороты агрегата до 4000 об/мин и делают замер напряжения мультиметром на выводах ротора. Если показатель находится на отметке около 14,5 Вольт, то узлы генератора исправны.

Часто причиной отсутствия индикации АКБ бывает незначительная причина: перегоревшая лампочка или плохо закреплённый в гнезде предохранитель. Для устранения нарушения достаточно пошевелить выпавший предохранитель и поставить его на место в гнезде до упора.

Если вышедший из строя элемент не установлен и контрольная лампочка не загорается, то проводят компьютерную диагностику, снимая коды ошибок в ЭСУД. Для этого используют разъём ODB-2 (под рулевой колонкой), компьютер или ноутбук с установленной программой, либо специальный сканнер. Все ошибки заносятся системой в журнал памяти ЭБУ (электронного блока-контроллера), структура кодов дана в техническом описании автомобиля – на всех моделях они разные. С помощью сканнера или ноутбука расшифровывают системную ошибку и устанавливают причину сбоя. Такой метод диагностики даёт полную картину о состоянии всех узлов за всё время их эксплуатации.

Устранение неполадок

Если вы выявили причину активации данного индикатора, самое время приступить к ее устранению. Ниже приведены основные проблемы и методы их решения:

  • устранить ослабление ремня или же его разрыв можно отрегулировав степень натяжения или прибегнуть к его замене;
  • для того чтобы очистить окисленные клеммы достаточно осуществить их зачистку с применением мелкозернистой наждачной бумаги;
  • в том случае, если батарея разрядилась в результате длительного функционирования электрических приборов при заглушенном двигателе, достаточно осуществить ее подзарядку;
  • при наличии различных внутренних повреждений необходимо обратиться к специалисту.

Такие неисправности, как вышедшие из строя «щетки» и провода генератора, а также обрыв обмотки или поломка реле не устраняются с помощью ремонта. В этом случае целесообразно заменить запчасть.

Выводы

Внимательно следя за показаниями приборной панели, вы сможете самостоятельно выявить проблемы в работе своего транспортного средства на первых порах и избежать серьезных последствий

Также обращаем ваше внимание, что в нашей компании вы всегда может заказать необходимые вам детали. Мы предлагаем выгодные цены и поможем вам сэкономить не только деньги, но и время, ведь вам не потребуется искать необходимую запчасть в магазинах

Мы гарантируем высокое качество и отменные эксплуатационные характеристики. Чтобы сделать заказ, звоните по контактному номеру телефона.

При включении зажигания на передней панели загораются индикаторы приборов. Они подсказывают водителю о состоянии системы управления двигателем и готовности силового агрегата к началу работы. На одном индикаторе высвечивается рисунок аккумулятора, гаснущий после запуска двигателя. Эта лампочка контролирует систему зарядки источника постоянного тока. Если она не горит во время работы двигателя, всё нормально. Если загорелась — нужно разбираться.

ВАЗ 2110 горит лампа аккумулятора

Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.

Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.

А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.

В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»

А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить

Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.

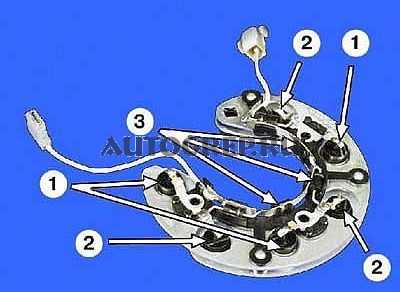

Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды

Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.

Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.

Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.

Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.

Читайте так-же, другие обзоры

Замена втулок стартера ВАЗ 2109

Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.

Плохо крутит или не крутит стартер ВАЗ 2109

Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.

Горит лампа аккумулятора – о чем это говорит

Причиной тому, что во время работы двигателя загорается сигнальная лампа аккумулятора, может быть только одна – это отсутствие подачи напряжения от генератора или его величина недостаточна.

Основные неисправности, которые приводят к этому:

  1. Отсутствие качественного контакта на клеммах АКБ.
  2. Повреждение ремня генератора или ослабление натяжения.
  3. Нет контакта «минуса» с массой.
  4. Обрыв в цепи возбуждения ротора или износ щеток в генераторе.
  5. Поломки диодного моста обычно сопровождаются тусклым горением лампочки аккумулятора на приборной панели.
  6. Выход из строя предохранителя.
  7. Сбой в работе реле-регулятора.

Перед тем как начать поиск неисправности, обратите внимание на то, почему горит лампа. Если напряжение на АКБ вообще не поступает – тогда лампа горит правильно

В иной ситуации работа сигнального индикатора при наличии зарядки значительно усложняет проблему.

Причины горения лампочки

Пора перейти непосредственно к самим причинам, иными словами, к постановке диагноза:

  • Сначала, определяем, светится лампа аккумулятора ваз 2110 постоянно или она просто мигает
  • Существует еще дедовский метод, которым категорически запрещено пользоваться на инжекторных двигателях
  • Метод заключается в следующем — отсоединяем минусовую клемму от аккумулятора, когда двигатель работает, после этого двигатель должен продолжить работу и дальше
  • Если же мотор глохнет, это указывает, что причина, скорее всего, кроется в электрогенераторе
  • Не торопитесь снимать сам генератор, сначала, надо открутить и проверить щеточный узел с реле регулятором (это делается даже без снятия генератора с машины)
  • Осмотрите состояние щеток, может они залегли, выработались или имеют дефекты, тогда их лучше заменить
  • Затем снимайте и разбирайте, чтобы проверить его диодный мост
  • Мост диодный, как правило, становится причиной неисправности чаще других деталей
  • Практически его невозможно отремонтировать своими руками, поэтому только замена
  • Однако перед заменой вам необходимо проверить, нет ли прогорания либо замыкания
  • Поэтому кроме всего остального проверяем обмотку статора и обмотку ротора на предмет обрыва или замыкания
  • Все поврежденные, дефектные детали необходимо будет заменить
  • Когда же мотор продолжает работать после снятия клеммы, как ни в чем, ни бывало, тогда причина оказывается не в генераторе, лампочка горит по причине того, что электрическая цепь не размыкается, это значит, неисправность кроется в реле, либо на реле не поступает напряжение
  • Если в нашем случае причина была первая, тогда замена реле все решит
  • Если вторая, тогда, возможно, проблема в окислении контакта, который выходит из генератора(см.Ваз 2110 ремонт генератора: делаем все своими руками), решается все зачисткой этого контакта
  • Однако, если мотор у нас инжекторный, тогда необходимо отключить плюсовой провод от клеммы генератора, после этого подключить к нему вольтметр
  • Напряжение, выдаваемое генератором должно быть около 14, 2вольт
  • Если выходное напряжение меньше, тогда надо снимать электрогенератор, разбирать его и чистить его соединения наждачкой
  • Кроме этого, проверив реле контрольной лампочки аккумулятора, необходимо протестировать и реле-регулятор на предмет неисправности
  • В принципе, он первый в списке причин, с него и стоит начинать проверку
  • Реле-регулятор не ремонтируется, а подлежит немедленной замене

Делаем заключение

Кстати сказать, цена ремонта электрогенератора, как правило, обходится немалыми затратами, из-за того что узлы его довольно дорого стоят. Поэтому прежде чем, начинать его разбирать, необходимо подумать, что могло предшествовать этой неисправности, так как она, как и все другие, не могла возникнуть сама по себе:

  • Вспомните — возможно, машина въехала в лужу на всем ходу
  • И после этого в электрогенератор попала вода, может быть, его попросту замкнуло, тогда автомобиль заведется, но уже работает только от аккумулятора
  • А еще если лампочка не горит, а мигает или моргает, загорается при малых оборотах мотора, тогда стоит проверить натяжение ремня привода, и натянуть его если это нужно
  • Так как минимальные обороты мотора, при которых генератор начинает вырабатывать электрический ток, начинаются от 1500, при этом передаточное число от шкива коленвала к приводному ремню генератора равняется 1:2

Горит лампочка аккумулятора на ВАЗ 2110? Причины и список действий

На приборной панели систематически горит лампочка аккумулятора ВАЗ 2110, не беспокойтесь, прочтите наши рекомендации и вы сможете оперативно устранить поломку. Данная проблема хорошо знакома не только владельцам ВАЗа, но и иномарок, просто в последних это намного реже. Многие неопытные водители по началу теряются при виде того, как горит индикатор и начинают паниковать.

Вот только это все попросту, так как данная поломка опасности не представляет. Мы привыкли, что после запуска движка все табло должно потухнуть. Итак, где искать источник загорания и как это сделать своими силами, давайте подробным образом рассмотрим в данной статье.

Горит лампочка аккумулятора ВАЗ 2110, на это есть две причины. Заводом-изготовителем предусмотрено, что контрольный индикатор должен загораться в момент запуска мотора и гаснут после. Если такого не наблюдается, то ваша аккумуляторная батарея просто не получает заряд от генератора.

Инструкция по эксплуатации авто сообщает, что АКБ может так шалить, когда:

  • Сам фактически пришел в негодность и из-за этого не способен держать заряд (см. статью «Как нужно обслуживать АКБ «);
  • Отсутствует напряжение от генератора, и батарея своими силами обеспечивает систему электропитания.

Электрическая цепь выглядит так: ротор генератора изначально намагничен, но ему не хватает тока для возбуждения, который может дать АКБ. После набора оборотов, в обмотке генератора возникает ток, и через контакты попадает в диодный мост. Собственно последний и питает аккумулятор и реле РС — 702 одновременно. Так вот данное реле и есть индикатором, который мы видим при старте. Контакты замыкаются – диод горит, и обратно.

Где искать причину?

  • Не следует сразу демонтировать генератор, это напрасно. Проведите диагностику в щеточном отсеке на генераторе. При наличии визуальных дефектов или залипаний, замените на новые, протестируйте авто. Если не удалось устранить причину, переходите к следующему этапу;
  • Диодный мост: он не подлежит частичной замене или профилактике, только полная замена. Параллельно просмотрите, нет ли прогорания в месте его крепления, так как может коротить на обмотку в роторе. См. статью «Как проверить диодный мост «;
  • Проблемы с реле: возможно на него не поступает ток в следствии окисления контактов. Необходимо аккуратно отсоединить контакты и зачистить наждачной бумагой мелкой фракции или треугольным напильником. С помощью вольтметра проверьте выходное напряжение на генераторе, предварительно сбросив плюсовую клемму. Стандартное напряжение должно быть 14,2–14,3 В. Если окажется напряжение меньше нормы, тогда необходимо разбирать генератор и искать поломку в обмотке ротора и статора;

Еще одной распространенной причиной замыкания служит попадание в генератор воды, к примеру, во время заезда в лужу. После такого автомобиль питается только от аккумулятора;
Некачественный ремень газораспределительного механизма может служить также причиной непостоянного заряда АКБ, в следствии проскальзывания. Исправить это можно путем натяжения с помощью монтировки и накидного ключа. В противном случае замените ремень. Статья по теме «Какие ремни ГРМ лучше ?»;

Предохранители. отвечающие работу приборной панели. Для этого необходимо просмотреть номер предохранителя в инструкции по эксплуатации и поменять на соответствующий. Если нет в наличии, обязательно приобретите.

Вот, собственно говоря, на этом тема, почему горит лампочка аккумулятора ВАЗ 2110 окончена. Все распространенные причины рассмотрены, а также способы их устранения. Надеемся, что наша статья-рекомендация поможет многим водителям оперативно находить и устранять неполадки, тем самым продлевая срок эксплуатации транспортного средства. Пусть неполадки как можно реже беспокоят ваш автомобиль. Удачи вам.

  • Почему загорелась лампочка подушек безопасности? Причины неисправностей и что нужно делать
  • Почему долго крутит стартер при заводке? Список возможных проблем
  • Почему на панели приборов горит ключ? Время посетить автосервис
  • Нормальное напряжение автомобильного аккумулятора. Какое оно?

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

  • Ослабление натяжения ремня на генератор, его износ или повреждение;
  • перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
  • поломка реле-регулятора, диодного моста, дополнительных диодов;
  • появление обрыва в цепи возбуждения генератора;
  • снижение качества контакта на клеммах АКБ или выводе генератора;
  • износ щеток генератора ;
  • отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

  • контрольную лампочку на двенадцать Вольт,
  • две отвертки (с плоским и крестообразным жалом),
  • мультиметр,
  • пассатижи,
  • ножик,
  • для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора ( натяните ремень , а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Но, как правило, проблема всегда на поверхности, а причина – плохой контакт, перегоревшая лампочка или неисправное реле-регулятор. Удачи на дорогах и конечно же без поломок.

Причины

Существуют только две причины, из-за которых может гореть контрольная лампочка зарядки аккумулятора:

  • Лампа аккумулятора ваз 2110 должна светиться в момент когда мы включаем зажигание, и гаснуть в момент, запуска двигателя
  • Если этого не происходит (не гаснет), значит, аккумуляторная батарея не заряжается
  • Если наоборот не горит лампочка даже при запуске мотора, это может означать что полностью сел аккумулятор

Инструкция сообщает, что аккумулятор обычно садится по двум главным причинам:

  • Сам аккумулятор вышел из строя, поэтому он не держит заряд
  • Либо не получает подзарядку от генератора, хотя сам обеспечивает питанием сеть автомобиля

Принцип работы

С начала нужно разобраться, как работает связанная с лампочкой электрическая схема:

  • Генератор, как нам известно, имеет систему смешанного возбуждения
  • Это означает, что ротор в нем намагничен, но для возбуждения нужно подать ток на статор
  • После того как произошло возбуждение генератора, он достигает рабочих оборотов, и тогда в обмотке ротора появляется индукционный ток, он снимается через контактные кольца угольными щетками, которые играют роль сборщика (коллектора) в электродвигателях
  • Ток, после выхода на щетки направляется в диодный мост, аккумулятор необходимо заряжать постоянным током, диодный мост служит именно для этого
  • От моста электрический ток разветвляется к клемме аккумулятора и к реле
  • Реле имеет своё название, научным языком так сказать РС-702, оно является реле контрольной лампочки заряда аккумулятора
  • Принцип действия реле всем известен: напряжение в нем подается на катушку, стальной сердечник установлен внутри неё
  • Под воздействием электромагнитного поля сердечник притягивает пластинку к себе, чем производит размыкание контактов в другой цепи
  • В этой цепи и находится наша контрольная лампочка
  • Пока контакты замкнуты, лампочка горит, затем тухнет
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
