Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

  • неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
  • порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
  • плохо закреплен или неправильно установлен трос подсоса;
  • отсутствует или растянута возвратная пружина;
  • неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

  • полностью вытягиваем трос подсоса;
  • с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
  • ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);
  • затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
  • два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
  • после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
  • если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Ремонт карбюратора автомобиля ВАЗ 21099

Под ремонтом карбюратора на автомобиле ВАЗ 21099 подразумеваются работы, которые заключают в себе чистку основных систем и замену элементов, вышедших из строя. Необходимо приобрести ремонтный комплект для карбюратора, установленного в машине ВАЗ 21099. Сюда входят: жиклеры, прокладки для уплотнения, пусковое устройство, ускорительный насос.

Порядок разборки карбюратора

На автомобиле ВАЗ 21099 ремонт карбюратора начинается с его разборки:

  • Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
  • Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
  • Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.


Вынимается ось и снимается поплавок

  • Удаляется уплотнительная прокладка.
  • Отворачивается топливный клапан.
  • Снимается крышка пускового устройства и извлекается диафрагма.
  • Отворачивается с боку крышки топливный фильтр.
  • При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
  • Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
  • Разбирается ускорительный насос, снимаются пружина и диафрагма.


Удаленные из карбюратора пружина и диафрагма (по стрелкам)

  • Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
  • Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
  • Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

При выполнении всех работ самостоятельно цена ремонта карбюратора ВАЗ 21 099 будет значительно ниже, чем такую же работу выполнит специалист. В справочниках по ремонту автомобилей существует инструкция, облегчающая проведение ремонта в домашних условиях. Итак:

Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
Меняется на новую уплотнительная прокладка, в случае ее повреждения.

Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности

В этом случае нужно притереть плоскость корпуса или крышки.
Проверяется работа топливного клапана. Игла его входит без заедания, нельзя допустить большого поперечного люфта. По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность. Пружина должна быть не сильно вытянута.
Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
Крышка насоса промывается ацетоном.

Карбюратор ВАЗ 21099 ремонт завершен, сборка осуществляется в последовательности обратной разборке.

Как настроить карбюратор ВАЗ-2109 и 21099 в условиях гаража

Согласно рекомендациям специалистов, регулировка карбюратора ВАЗ-21099 должна начинаться с поплавковой камеры. С помощью этой процедуры удаётся провести проверку и установить оптимальный уровень топлива. Настраивать необходимо, поэтапно выполняя приведённые ниже действия:

Запустите двигатель и после 2–3-минутной работы заглушите;
После того как был снят воздушный фильтр и отсоединён топливный шланг, демонтируйте крышку карбюратора (для этого нужно отвернуть пять болтов)

Положите крышку на чистую поверхность поплавками вверх, соблюдая осторожность;. После снятия воздушного фильтра, отсоедините подачу топлива и снимите крышку карбюратора

После снятия воздушного фильтра, отсоедините подачу топлива и снимите крышку карбюратора

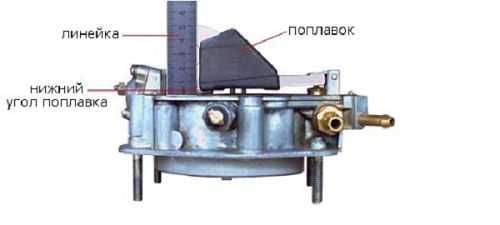

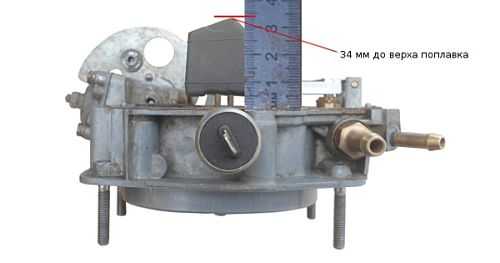

Воспользовавшись штангенциркулем, определите уровень топлива в поплавковых камерах: между кромкой корпуса и верхним уровнем расстояние должно составлять 25,5 мм. Если окажется, что замеры не соответствуют нормативу, придётся провести корректировку путём подгибания язычка кронштейна поплавков с повторным проведением замеров уровня топлива;

  1. Ослабьте болт, при помощи которого тяга крепится к рычагу. После этого нужно утопить ручку привода и полностью открыть воздушную заслонку, воздействуя на её рычаг;
  2. Воспользовавшись пассатижами, вытяните трос из оболочки и зажмите фиксирующий болт;
  3. Далее, нужно проверить, как закрывается заслонка при вытянутом положении ручки её привода. Закрытие должно происходить до конца, в противном случае придётся повторить регулировочные операции.
  4. Настройку следует производить до тех пор, пока не добьётесь полного открытия и закрытия заслонки в крайних положениях ручки привода. Следите, чтобы рычаг ни в одной из позиций не контактировал с рубашкой троса.

Итак, на этом этапе вы узнали, как отрегулировать карбюратор на ВАЗ-2109 посредством установки оптимального рабочего положения его дроссельной и воздушной заслонок. Теперь перейдём к регулировке пускового устройства и холостого хода.

Самостоятельная регулировка пускового устройства

Наиболее точная настройка пускового устройства посредством установки значений пусковых зазоров требует снятия карбюратор с машины. Но прежде нужно удостовериться в целостности диафрагмы пускового устройства. Для этого, вывернув четыре болта, снимите крышку и проведите осмотр диафрагмы. Если она пригодна к дальнейшей эксплуатации, можно дальше выполнять регулировку, в противном случае деталь придётся заменить.

Ниже приведён список поочерёдно выполняемых операций, в котором описано, как отрегулировать карбюратор ВАЗ-21099 путём настройки пускового устройства:

  1. Вначале нужно закрыть воздушную заслонку, повернув её рычаг;
  2. Используя отвёртку, утопите шток пускового устройства;
  3. Зазор, образовавшийся между стенкой камеры и заслонкой, нужно замерить, после чего, сравнить его значение с тарировочными данными (указываются производителем индивидуально для каждой модели карбюратора и автомобиля);
  4. Если полученные данные не соответствуют номиналу, следует провести регулировку. Контргайку, которая расположена на корпусе ускорительного насоса, следует ослабить и поворачивать отвёрткой регулировочный винт до тех пор, пока не будет установлен необходимый зазор;
  5. Теперь, закрыв воздушную заслонку, необходимо провести замеры зазора дроссельной заслонки первой камеры. Полученные данные сверьте с тарировочной таблицей. Если потребуется, установите нужное значение зазора поворотом регулировочного винта заслонки.

Вполне вероятно, на этом этапе настройка карбюратора ВАЗ-2109 может быть завершена. Если же вам нужно отрегулировать холостой ход или добиться снижения расхода топлива, ниже вы сможете ознакомиться с соответствующим руководством.

Устройство карбюратора «девятки»

Опытным, а тем более начинающим автолюбителям следует выучить конструкцию карбюратора своего автомобиля – это поможет решать проблемы, возникновение которых при длительной эксплуатации авто неизбежно.

В руководстве пользователя достаточно подробно изложена схема карбюратора, назначение его узлов и систем, описываются режимы работы и способы устранения самых распространённых неполадок. Другими словами, этот мануал можно назвать вашим первым и основным учебником, позволяющим изучить азы ремонта деталей авто, в том числе карбюратора.

Единственный момент, который следует упомянуть, – в этом руководстве вы не увидите каких-то подробных сведений и нюансов, касающихся разборки карбюратора, с которыми вы можете столкнуться. Разбираться с ними придётся по ходу дела, самостоятельно или обратившись за помощью ко всемирной паутине – в интернете можно найти ответы практически на любые автомобильные вопросы, тем более по ВАЗ 2109.

На автомобили этого семейства устанавливали карбюратор Солекс – отечественную разработку, адаптированную для вазовской классики и более поздних серийных моделей. По этой причине при выходе из строя карбюратора найти подходящий аналог будет нелегко – система автоподсоса присутствует в карбюраторах других марок редко. Впрочем, Солексы выпускаются до сих пор, невзирая на то, что эра карбюраторных машин канула в лету.

Особенности конструкции вазовского карбюратора:

  • он двухкамерный, между камерами располагаются топливные и воздушные жиклёры;
  • у Солекса имеется основная часть и крышка, соединяемые винтами. В крышке смонтированы поплавки, воздушная заслонка, здесь расположено пусковое устройство, установлен электромагнитный клапан;
  • в состав основной части входят диффузоры, система ХХ, дозировки бензина, ускорительный насос. Здесь же нашлось место и экономайзеру, и системе подогрева;
  • сверху к крышке присоединён патрубок подачи топлива, а также патрубок для возврата излишков горючего в бензобак.

Конструкция карбюратора постоянно совершенствовалась, но улучшения не затрагивали принцип функционирования основных блоков и систем.

Регулируем карбюратор

Итак расскажу как правильно настраивается карбюратор. Настраивал сам себе.

регулировка карбюратора ваз 2109

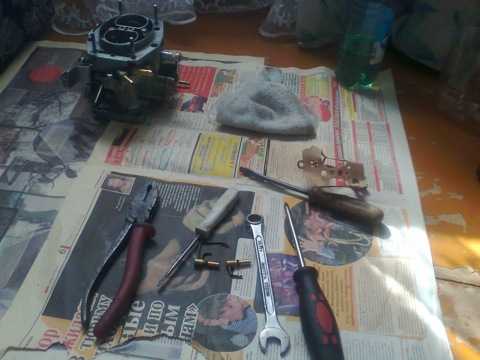

Снимаем карбюратор с машины и тащим туда, где будем его чистить) я делал это дома) Заранее покупаем прокладку в карбюратор и новый распылитель.

регулировка карбюратора ваз 2109

Для начала выкручиваем клапан холостого хода и прыскаем в отверстие жидкостью для очистки карбюраторов, после продуваем (я продувал насосом). повторяем действия несколько раз.

Половиним карбюратор выкручивая 5 шурупов. Ставим новую прокладку на половину с поплавками и подгибая усик выставляем уровень поплавков. От прокладки до нижней части поплавка должно быть 5-6 мм.

регулировка карбюратора ваз 2109

Далее берем распылитель и загибаем второй носик в первую камеру. Я загибал пасатижами, аккуратно. Заливаем бензин в камеру и нажатием на привод дроселя смотрим чтобы оба носика прыскали точно в отверстие. НЕ на заслонку, НЕ на стенку, а точно в отверстие!

регулировка карбюратора ваз 2109

стандартный слоник (распылитель)

регулировка карбюратора ваз 2109

стандартный слоник (распылитель)

регулировка карбюратора ваз 2109

выпрямляем его

сгибаем и вставляем

сгибаем и вставляем

Далее чистим жиклеры, все мембраны, и так далее ) По желанию и снаружи протереть) После собираем карбюратор) ещё раз продуваем все каналы воздухом. Клапан холостого хода закручиваем от руки. И несём ставить на машину.

собрал

Ставим, всё подключаем.

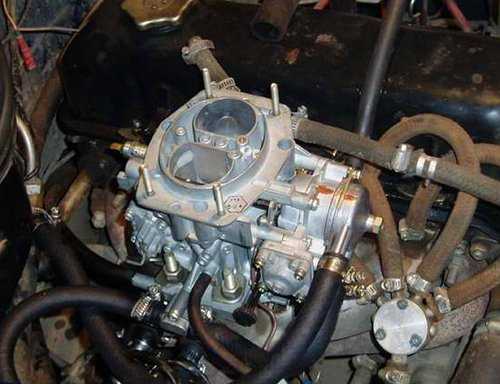

поставил

подключил

отличие старого клапана от нового

Настройка карбюратора на ваз 2109

При долговременной эксплуатации, карбюратор не нуждается в регулярном промывании снаружи. Необходимость возникает только в случае сильного загрязнения подвижных механизмов, и то лишь в том случае, если в результате загрязнения нарушится свобода подвижности деталей, также очистку карбюратора нужно провести перед настройкой или ремонтом.

При внутренней прочистке нельзя пользоваться кисточками или тряпками, поскольку в жиклеры могут попасть нитки, щетинки и волокна. Желательно использовать специальные средства и жидкости по чистке и уходу за карбюратором. Когда карбюратор почищен, можно приступить к регулировке.

Приступаем к регулировке привода заслонки дросселя, в первую очередь нужно проверить натяжение троса.

Трос не должен провисать, но и сильно натянут быть не должен, потому что чрезмерно натянутый трос не даёт возможности полностью закрыться. Чтобы натянуть или же ослабить натяжение, надо отрегулировать привод.

Ключом на «13» следует держать гайку наконечника на оболочке троса, а вторым ключом потихоньку откручивать контргайку на пару оборотов.

После можно начинать выставлять нужное расстояние от наконечника регулировочной гайки и карбюратора.

Педаль газа должна быть отпущена — при полностью нажатой педали заслонка полностью открыта.

Теперь открученную ранее контргайку нужно затянуть.

Для того, чтобы произвести регулировку привода воздушной заслонки, с воздушного фильтра требуется снять крышку. После начинаем проверять ход тяги в оболочке. В том случае, если привод правильно отрегулирован, то при «утопленной» ручке привода воздушная заслонка должна открываться полностью.

Если у вас что-то не так, то нужно отрегулировать. Рычаг следует полностью провернуть, чтобы заслонка открылась полностью.

Ручку привода заслонки нужно «утопить».

Берем пассатижи, ими надо вытянуть тросик из «рубашки», после чего болт нужно зажать обратно.

Начинаем регулировать пусковое устройство, точную регулировку можно выполнить только на снятом карбюраторе, пользуясь подстройкой зазоров. Чтобы произвести регулировку карбюратора не снимая его — понадобится тахометр.

Начинаем, первое, что нужно сделать, это снять корпус воздушного фильтра, затем до упора вытягивается рукоятка привода воздушной заслонки. Запускаем мотор. Саму заслонку нужно открыть отверткой примерно на 1/3 ее полного хода. Крутим регулировочный болт, надо добиться 3200-3400 об/мин., после заслонку отпускаем.

Теперь, при ослабленной контргайке, крутим винт отверткой: нужно чтобы частота вращения была 2800-3000 об/мин. Ну, и все, теперь следует затянуть гайку, а корпус фильтра поставить на место.

Чтобы отрегулировать холостой ход, двигатель требуется прогреть до рабочей температуры, также нужно включить мощные потребители электричества, можно включить фары или печку. Берем отвертку, с ее помощью нужно вращать винт «качества», чтобы выставить максимальные обороты.

Теперь, пользуясь винтом «количества», нужно уменьшить обороты до такой отметки, которая на 50-100 больше, чем должно быть на холостом ходу.

Опять, используя винт «качества», понижаем до нормального значения.

Также можно просмотреть книжку по карбюраторам «Солекс» — в ней рассмотрены поиск и устранение неисправностей, регулировка и доработка карбюратора.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

  1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.Воздушный фильтр ВАЗ 2108 и датчик снимаются
  2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
  3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108
  4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
  5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
  6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
  7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
  8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
  9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.Длина троса воздушной заслонки регулируется двумя рожковыми ключами
  10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
  11. Двигатель автомобиля запускается.
  12. Заслонка с помощью отвёртки открывается приблизительно на треть.Дроссельная заслонка отвёрткой открывается на треть
  13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
  14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
  15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
  16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта
  17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
  18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту. При этом они должны быть стабильны (без частых пропусков зажигания и «троения» ). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

— Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

— На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

Шлицевой отверткой постепенно выворачиваем его из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

— Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

— При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Разборка карбюратора 2108, 21081, 21083 Солекс:

Спасибо огромное за такой подробный и обстоятельный ответ! С ускорением и провалом проблем вроде бы нет. Есть такой момент, когда долго постоишь на холостых, мотор хорошо прогреется, вентилятор несколько раз включится или скажем летом, когда температура двигателя повышается выше обычной ( заглушил двигатель, сходил по делам, вернулся, завёл ), то бывает проскакивает несколько затупов при старте и во время езды, но через минуту всё ровно. Были разные мысли, но решил попробовать двинуть трамблёр на +. Пока затупы не появлялись.

Переходная система второй камеры необходима для принудительной подачи топлива при начале открытия дроссельной заслонки второй камеры, чтобы обогатить смесь и предотвратить «провал». Ориентировочно это переход от режима средних нагрузок к мощностным, например ускорении при движении со средней скоростью. Если трубка забора топлива треснула выше уровня топлива в поплавковой камере, то разрежение (которым «высасывается» топливо) в переходной системе снизится, бензина под дроссельную заслонку выльется мало и наступит «провал». Если трубка треснула на той части, что погружена в бензин, то в принципе ни чего страшного. В большинстве случаев работа переходной системы второй камеры незаметна и малозначительна. Поэтому если нет сильно выраженного «провала» в работе двигателя при ускорении автомобиля в движении, то можно не обращать особого внимания на эту проблему.

Спасибо за ответ! Она вроде бы свою работу выполняет — продувается, но не могу разобраться в месте удара трубка цела или нет… и если нет…, то на что это может оказывать влияние? Сплющено возле самого входа трубки в корпус.

Эти трубки менять не приходилось. Менял трубку в канале СХХ. Там нужно вставить во внутрь сверло 2 мм, обернуть трубку куском наждачной бумаги, ухватиться за нее плоскогубцами и вытащить трубку из посадочного гнезда. Усилие при вытаскивании трубки не очень большое. Новую трубку просто вставлял в отверстие и слегка сверху стукал молотком. В трубки эконостата и переходной системы сверло конечно не вставить, поэтому есть риск их повредить. Но если трубка уже повреждена, то вполне возможно ее вытащить и заменить другой. Если есть возможность, конечно лучше поискать другую крышку карбюратора.

Коллеги, подскажите пожалуйста каким образом монтируются трубки эконостата и переходной системы второй камеры? Кто-то мне сплющил трубку переходной системы второй камеры. Пока не понял для чего именно это было проделано. Видимо… для экономии топлива. Но что-то мне не очень её вид нравится. Удар был видимо отвёрткой. Вот думаю… возможно ли её заменить?

Как же ты это проверил.если обратка в бак

Я разобрал промыл,почистил,взял б/у 83 солекс. Эконмайзер мощностных режимов,я сделал так:жиклер заглушил,пружинку с диафрагмы убрал. Жиклеры поставил в 1кам.тж-85 чють,чють роздал;вж-168; во вторую тж-95;вж-125; Обратка прямо в бак-это обязательно. Итог:проехал на 1литре-15.5км.Но еще не все подкорректировала.Но машина классика,не уступает почти никому.

Автомобили без инжектора до сих пор актуальны на наших дорогах. Причем, их владельцы обычно любят сами чинить поломки, уже довольно нередкие при больших сроках эксплуатации. Среди этих поломок встречаются неисправности сложнейшего узла подачи воздуха и бензина. Поэтому многие автолюбители сталкиваются с вопросом, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои работы мотора, при этом не удается произвести настройку столь сложного агрегата. Практически он выходит из строя, причем, по нескольким причинам. Перечислим их.

  1. Срок эксплуатации узла из-за сложности канальной конструкции невелик.
  2. Регулярное использование плохого бензина отрицательно влияет на детали, каналы, поверхности сборочной единицы.
  3. Попадание внутрь агрегата картерных газов при изношенности узлов двигателя тоже оказывает влияние.
  4. Попадание частиц грязи, например, через корпус воздушного фильтра, может оказывать абразивный эффект, отчего могут появляться дефекты на поверхностях.

Дальше пошагово разберем, как сделать ремонт автомобиля ВАЗ своими руками.

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
