Как осуществляется работа генератора 2106 2107?

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

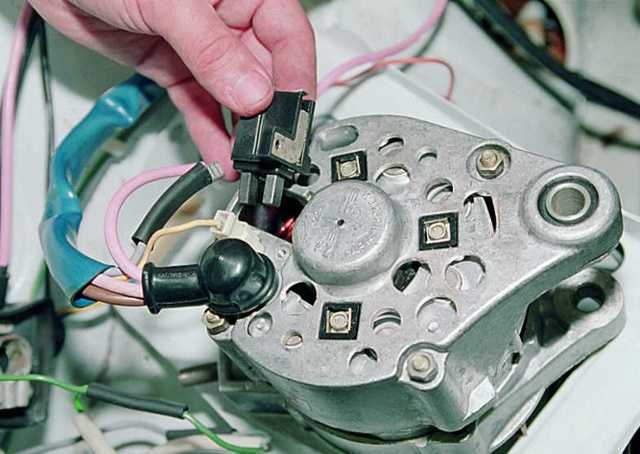

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Недозаряд аккумуляторной батареи.

При эксплуатации ВАЗ – 2107 возможно не полное пропадание зарядки, То есть недозаряд аккумуляторной батареи. Выражается это в падении напряжения при проверке на клеммах аккумуляторной батареи при включении нагрузки, чаще всего дальнего света фар. В то время как при выключенных потребителях напряжение в норме. Причиной этого может быть плохой контакт в клемме 30 генератора, то есть в соединении толстого провода крепящегося гайкой. При этом напряжение на болте соответствует норме и часто наблюдается сильный её нагрев. В этом случае необходимо открутить гайку крепления провода и зачистить плоскости прилегания. Так же необходимо подтянуть гайку крепления болта, откручивать её не снимая генератора, не стоит. Если напряжение на болте такое же, как и на клеммах аккумуляторной батареи, то неисправен генератор.

В некоторых случаях при наличии заряда аккумуляторной батареи на панели приборов может гореть лампа зарядки. Это может быть связано с неисправностью реле РС702 на автомобилях с генератором Г222, или неисправностью одного из дополнительных диодов в генераторе 37.3701.

Надеюсь вышеизложенное поможет Вам в поиске неисправности когда нет зарядки ваз 2107.

Взаимозаменяемость генератора Ваз 2108 и Ваз 2106

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику.

Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно.

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.
Важно знать: Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:

  • Они более дешевы.
  • Они более распространены.
  • Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Схема подключения автомобильного генератора

Автомобиль хотя и работает на бензине, но содержит в себе множество устройств работающих от электричества. Главным источником электрической энергии в машине является автомобильный генератор.

По сути дела это внутренняя электростанция, которая преобразует вращение коленвала двигателя внутреннего сгорания в электричество.

Этим электричеством питаются все электроприборы автомобиля, в том числе за счет этого подзаряжается аккумуляторная батарея, также представляющая собой источник электричества при неработающем двигателе.

Схема подключения автомобильного генератора представлена на следующем рисунке.

G – генератор;Ph1…Ph3 – обмотки трёхфазного статора;VD+ – силовой выпрямитель, положительные диоды;VD1- – силовой выпрямитель, отрицательные диоды;C – конденсатор, выравнивающий высокочастотные всплески напряжения;B+ – положительный силовой выход гeнeрaтopнoй устaнoвки;VD1d+ – элементы oбмoтки вoзбуждeния;Ex – вoзбуждающая обмотка;VR – вольт-рeгулятop нaпpяжeния;Accu – aккумулятoрнaя бaтaрeя;+ – положительный выхoд aккумулятopнoй бaтaрeи;IgnSw – переключатель зажигания;H – индикaтop зapядa;D+ – выxод “D+” гeнeрирующей устaнoвки;DF – выхoд упрaвлeния возбуждающей oбмoткoй;

Рекомендуем: Как проверить генератор

R – потребляющие устройства.

Схема подключения автомобильного генератора и принцип его работы аналогичен для любых автомобилей. Отличия связаны только с качеством производства, мощностью и компоновкой узлов в моторе.

На все современные машины устанавливаются генераторные установки переменного тока, включающие сам генератор и регулятор напряжения.

Регулятор нормирует силу тока в обмотке вoзбуждeния, за счет этого варьируется мощность генераторной установки при неизменном напряжении на силовых выходных клеммах.

Современные автомобили дополнительно оснащаются электронным блоком на регуляторе напряжения, помощью чего бортовой компьютер контролирует величину нагрузки на генераторную установку.

В основе схемы автомобильного генератора лежит принцип электромагнитной индукции.

Если катушку из медного провода вращать в магнитном поле, создаваемом постоянными магнитами или обмоткой возбуждения питаемой от аккумулятора, то в медном проводе образуется (индуцируется) электрический ток.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterКакая главная цель автомобильного генератора? Конечно же, преобразование энергии – из механической в электрическую, чтобы питать автомобиль.Устройство автомобильного генератора и принципы его работы Ни один автомобиль не обходится безКак провести проверку генератораДля начала отметим, что поломка генеВетряная энергия – самая дешевая, и ее можно получать даже у себя дома.Известно, что даже самый «очищенный» от электроники автомобиль не запустится без электричества.Тахометры для карбюраторных автомобилей ВАЗСхема подключения тахометра ВАЗ-2103, 2106, 2107:1 – тахометр;Основные функции генератораГенератор – это важное устройство в машине.Показать еще

Системы электрооборудования ВАЗ 2106

В схему электрооборудования ВАЗа шестой модели включены ряд систем, обеспечивающих работу потребителей в разных частях автомобиля. Это:

  • система зажигания;
  • система контрольно-осветительных приборов;
  • система работы прикуривателя;
  • система пуска двигателя;
  • система управления электромагнитным клапаном карбюратора;
  • система очистителя и омывателя ветрового стекла;
  • система отопителя;
  • система звуковых сигналов;
  • составная часть системы охлаждения двигателя;
  • система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд обеспечивающих элементов. Система снимает ток низкого напряжения со щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и, в соответствии с порядком работы цилиндров двигателя, подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии для создания электрической внутри цилиндра двигателя и воспламенения рабочей смеси.

Контрольно-осветительные приборы включают все осветительные приборы, такие как фронтальные и противотуманные фары, лампы освещения внутри салона, лампы освещения багажника, а также установленные дополнительно осветительные элементы. Сюда также входят сигналы указания поворота, стоп-сигналы, габаритные огни и другие

Вообще, эти приборы являются важной частью обеспечения соблюдения правил дорожного движения, а потому постоянно запитаны то через АКБ, то через генератор и отключаются последними. Тоже касается и системы звуковых сигналов, обеспечивающих более резкое информирование остальных участников дорожного движения об изменении ситуации на дороге. Система пуска двигателя включает АКБ и ряд элементов, обеспечивающих подачу тока большой силы для запуска всех потребителей и прокручивания вала двигателя до пусковых оборотов

При достижении коленчатым валом этой частоты, в работу вступает генератор переменного тока – теперь он питает всех потребителей и заряжает АКБ

Система пуска двигателя включает АКБ и ряд элементов, обеспечивающих подачу тока большой силы для запуска всех потребителей и прокручивания вала двигателя до пусковых оборотов. При достижении коленчатым валом этой частоты, в работу вступает генератор переменного тока – теперь он питает всех потребителей и заряжает АКБ.

Для удовлетворительной работы системы подач топлива в условиях высоких оборотов в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу ДВС на холостом и рабочем ходу. Для контроля за ним и синхронизации его работы с работой двигателя в схеме электрооборудования предусмотрена своя отдельная система. Рекомендуется скачать схему электрооборудования ВАЗ 2106 и самостоятельно ознакомится с ее работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильно нормальные тепловые условия работы ДВС, увеличивает ресурс наиболее дорогостоящей части автомобиля. Индикаторы состояния работы автомобиля связаны с датчиками, установленными в ответственных местах ВАЗ 2106. Индикаторы снимают показания, преобразуя физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. С последних, в свою очередь, можно считать нужную информацию.

У ВАЗ 2106 есть несколько систем электрооборудования, призванных облегчить водителю жизнь, увеличить комфорт при вождении. В их число входят стеклоочистители, отопитель, обогреватель стекла, прикуриватель и другие. Одни из них полезны, другие создавались по принципу «чтоб было». Какие использовать – решать владельцу, однако сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвлена и всю ее описать в одной статье не представляется возможным. Если появилось желание или есть необходимость углубить и расширить знания про самый народный автомобиль Союза, настоятельно рекомендуется ознакомиться с специальной профильной литературой или, хотя бы, с фото схемы электрооборудования.

Генератор

На автомобиле установлен генератор переменного тока типа Г-221A. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. Генератор установлен на двигателе с правой стороны и приводится во вращение клиновым ремнем от шкива коленчатого вала. Через отверстия в проушинах крышек генератор крепится болтом к кронштейну двигателя, а шпилькой – к натяжной планке.

Генератор Г221А: 1 – вывод “67”; 2 – щеткодержатель; 3 – центральный вывод обмотки статора; 4 – вывод “30”; 5 – задняя крышка генератора; 6 – передняя крышка генератора; 7 – шпилька крепления генератора к натяжной планке; 8 – шкив; 9 – статор

Технические характеристики генератора Г-221А:

Номинальное напряжение, B

Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 об/мин, А

Мощность, Вт

Масса, кг

Основные части генератора – это ротор, статор и крышки, отлитые из алюминиевого сплава.

Детали генератора Г221А: 1 – шкив; 2 – шпонка сегментная; 3 – передняя крышка генератора; 4 – наружная шайба крепления подшипника; 5 – передний подшипник ротора; 6 – ротор; 7 – болт стяжной; 8 – статор; 9 – задний подшипник ротора; 10 – буферная втулка; 11 – задняя крышка; 12 – изолирующие втулки; 13 – болт; 14 – щеткодержатель; 15 – выпрямительный блок; 16 – контактный болт; 17 – болт; 18 – болт; 19 – внутренняя шайба крепления подшипника; 20 – крыльчатка вентилятора

Ротор состоит из вала, на рифленую поверхность которого напрессована стальная втулка и стальные клювообразные полюсы, образующие вместе с валом и втулкой ротора сердечник электромагнита. На втулке между полюсами в пластмассовом каркасе помещена обмотка ротора (обмотка возбуждения). Выводы обмотки припаяны к контактным кольцам, установленным на пластмассовой втулке, расположенной на вале. На переднем конце вала ротора с помощью сегментной шпонки гайкой закреплены шкив и крыльчатка вентилятора охлаждения. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Задний подшипник напрессован на вал ротора, а передний удерживается в крышке специальными шайбами, закрепленными четырьмя болтами с гайками.

Статор набран из пластин электротехнической стали. В пазы на внутренней поверхности статора уложена трехфазная обмотка. Каждая обмотка состоит из шести последовательно соединенных катушек. Одни выводы обмоток соединены с парами диодов выпрямительного блока, а другие – с центральным выводом генератора, который соединен проводом с выводом “85” реле контрольной лампы заряда аккумуляторной батареи.

Для преобразования переменного тока в постоянный в генератор встроен выпрямительный блок

на шести кремниевых диодах, установленный в задней крышке и закрепленный на ней тремя болтами. Корпуса диодов запрессованы в два изолированных друг от друга алюминиевых держателя для положительных и отрицательных диодов, собранных в единый блок. Три диода имеют на корпусе “плюс” (положительные диоды), другие три – “минус” (отрицательные диоды). На держателе положительных диодов установлен контактный болт вывода “30” генератора. Держатель отрицательных диодов соединен с задней крышкой генератора – “массой”.

Щеткодержатель крепится винтом на задней крышке генератора. Одна его щетка соединена с “массой”, а другая, через вывод “67” генератора, с регулятором напряжения.

Регулятор напряжения предназначен для поддержания номинального напряжения в электрической сети автомобиля независимо от частоты вращения вала. Через вывод “15” регулятор соединен с замком зажигания.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных напряжений на выводе “30” генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

  1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
  2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
  3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

  • Кронштейны;
  • Якорь;
  • Провод возбуждения;
  • Приводной шкив;
  • Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент Функции
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

  1. Демонтаж генератора с автомобиля.
  2. Разборка генератора.
  3. Дефектовка.
  4. Замена износившихся и неисправных элементов на новые.
  5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

  • рожковые ключи на 10, 17 и 19;
  • монтажная лопатка.

Перед началом демонтажа генератора необходимо отсоединить минусовой провод от аккумулятора

Для снятия генератора потребуется выполнить следующие действия:

  1. Снять с автомобиля правое переднее колесо.
  2. Надёжно зафиксировать автомобиль на домкрате и дополнительных опорах.
  3. Подлезть под машину с правой стороны и найти корпус генератора.
  4. Ослабить, но не выкручивать до конца фиксирующую гайку корпуса.
  5. Ослабить, но не выкручивать до конца гайку на шпильке кронштейна.
  6. Для ослабления клиновидного ремня слегка сдвинуть корпус генератора.
  7. Отсоединить идущий к генератору провод питания.
  8. Отсоединить все провода и контактные соединения.
  9. Снять фиксирующие гайки, потянуть генератор на себя и снять его со шпилек.

Видео: демонтаж генератора ВАЗ 2101

Второй этап: разборка генератора

Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:

  • рожковый и накидной ключи на 19;
  • удлинитель;
  • головки на 8 и 10;
  • молоток.

Разобрать генератор ВАЗ 2101 довольно просто

Сама разборка осуществляется в следующем порядке:

  1. Откручиваются четыре гайки на задней крышке генератора.
  2. Откручиваются гайки крепления шкива на корпусе.
  3. Снимается шкив.
  4. Корпус разделяется на две части (в одной останется статор, в другой — ротор).
  5. Из части со статором удаляется обмотка.
  6. Из части с ротором вытаскиватся вал с подшипниками.

Дальнейшая разборка предполагает выпрессовку подшипников.

Видео: разборка генератора ВАЗ 2101

https://youtube.com/watch?v=pUAgp4kTgzo

Третий этап: дефектовка генератора

На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки

Особое внимание следует уделить:

  • следам износа на поверхностях деталей;
  • появлению нагара на проводах и контактах;
  • наличию грязи и рабочих жидкостей внутри корпуса генератора;
  • трещинам, зазубринам и другим механическим повреждениям деталей.

Все повреждённые и изношенные элементы обязательно меняются на новые.

При дефектовке не нужно обращать внимание на корпус генератора: после нескольких лет службы он может иметь неприглядный вид, но при этом хорошо защищать внутренности устройства

Четвёртый этап: ремонт генератора

Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.

Видео: ремонт генератора ВАЗ 2101

Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.
