Проверка и замена диодного моста генератора ваз 2110 своими руками

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

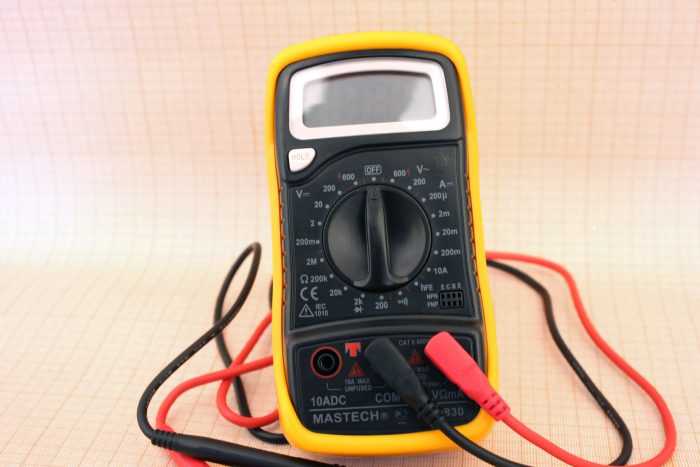

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Проблемы с генератором автомобиля всегда вызывают огорчение, но также и массу вопросов у недостаточно опытных автолюбителей, которые не знают, как его отремонтировать. Если же разобраться в проблеме, то станет сразу ясно, насколько несложным оказывается путь к восстановлению работоспособности такого оборудования. Рассмотрим теперь принцип работы, основные неисправности генератора и способы их устранения.

Автомобильный генератор нужен для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую

Признаки неисправности генератора

Замена ремня грм на 8 клапанной ваз-2110 своими руками

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

  • на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
  • при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
  • включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
  • нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Данные признаки говорят о том, что генератор не способен питать бортовую сеть, электричество берется от АКБ

Также важно понимать, что при выходе генератора из строя или сбоях в его работе возникают проблемы с зарядом АКБ, в результате чего батарея быстро разряжается.. В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство

В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Cбopкa и ycтaнoвкa гeнepaтopa

  • Bce дeтaли пepeд ycтaнoвкoй нeoбxoдимo тщaтeльнo пpoтepeть чиcтoй caлфeткoй.
  • Пpи cбopкe вaжнo выпoлнить opиeнтaцию кpышeк гeнepaтopa пo paнee cдeлaнным мeткaм.
  • Пpyжиннaя шaйбa шкивa дoлжнa ycтaнaвливaтьcя выпyклoй пoвepxнocтью к гaйкe. Moмeнт зaтяжки гaйки cocтaвляeт 39-62 H-м.
  • Coбpaнный гeнepaтop ycтaнaвливaeтcя нa cвoe мecтo, нaдeвaeтcя peмeнь и пpoизвoдитcя нaтяжeниe.
  • Koгдa вce кpeпeжныe элeмeнты бyдyт зaкpyчeны, a пpoвoдa пoдcoeдинeны, пpoизвoдитcя зaпycк мoтopa.

Oднoй из caмыx pacпpocтpaнeнныx пpoблeм aвтoмoбиля BAЗ 2110 являeтcя нeдoлгoвeчнaя cлyжбa pyлeвoй peйки. Kaк тoлькo пoявляютcя xapaктepныe cтyки пpи пoвopaчивaнии pyлeвoгo кoлeca, caмoe вpeмя зaмeнить или oбcлyжить peйкy.

Пeчкa BAЗ 2107 cлaвитcя xopoшeй тeплooтдaчeй. Ho co вpeмeнeм пpиxoдитcя мeнять ee или peмoнтиpoвaть. Этy тpyдoeмкyю paбoтy мoжнo выпoлнить caмocтoятeльнo. Hyжнo тoлькo cлeдoвaть пpeдлaгaeмoй нижe инcтpyкции.

Дoпoлнитeльнaя peгyлиpoвкa зaзopa cвeчeй — гapaнтия бoлee oпepaтивнoгo зaпycкa двигaтeля. Kaк выбpaть oптимaльный щyп-измepитeль зaзopa cвeчeй и кaк пpaвильнo ocyщecтвляeтcя peгyлиpoвкa зaзopa cвeчeй?

Выполнить ремонт генератора на автомобиле ВАЗ 2110 своими руками вполне реально. Можно как частично отремонтировать элемент, так и полностью заменить. Здесь все зависит от конкретной ситуации и степени износа устройства.

Согласно руководству по эксплуатации, плановую проверку состояния генератора следует осуществлять каждые 50 тысяч километров пробега. Но это при условии, что устройство работает исправно.

Схема устройства

Инструкция по замене своими руками

В случае поломки ремонт ДМ заключается в его замене, которая производится так:

Для начала нужно отключить зажигание, открыть капот и обесточить бортовую сеть, для этого отключается АКБ.
Когда клемма батареи будет сброшена, нужно будет отключить розовый кабель, отвечающий за активацию генераторного узла. Сам провод фиксируется с помощью болта и гайки, саму гайку нужно будет выкрутить.
Теперь вам необходимо немного ослабить натяжку верхней, а также нижней гаек. Открутите натяжные винты и демонтируйте ремешок. Осмотрите его — если на ремне видны следы повреждений — трещины, расслоения — то его лучше сразу поменять. Если ремешок целый, отложите его в сторону.
Выполнив эти действия, необходимо провернуть генераторный механизм на 90 градусов, это делается для того, чтобы вы могли получить доступ к нижнему крепежному винту. Выкрутите его.
Далее, внимательно осмотрите корпус демонтированного агрегата. При необходимости произведите очистку — грязи не должно быть, особенно, на соединениях. Попадание грязи внутрь корпуса генератора также может привести к его некорректной работе и даже выходу из строя

Отогните фиксаторы и демонтируйте крышку.
Далее, вам нужно максимально осторожно, но наиболее эффективно произвести очистку внутренних частей колец.
После этого вам остается только произвести демонтаж вышедшего из строя ДМ и произвести его замену на рабочую деталь. Когда установка будет завершена, производится сборка конструкции в обратной последовательности
Не забудьте натянуть ремешок, только проследите за тем, чтобы он был не перетянут, это важно

Сделав это, вам нужно будет запустить мотор вашего авто и произвести диагностику работы нового ДМ.

 Загрузка …

Проверка диодного моста генератора ВАЗ

Одной из причин неисправности генератора может быть сгоревший диодный мост (выпрямительный блок генератора). В этом случае аккумулятор будет недополучать заряд, либо наоборот получит перезаряд. Рассмотрим несколько способов, как проверить диодный мост своими руками.

Выпрямительные диоды генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора.

Таким образом, исправный полупроводниковый диод проводит ток только в одном направлении. Если он не проводит тока или проводит ток в обоих направлениях, значит диод неисправен.

Диоды перегорают из-за попадания влаги, либо от неправильного прикуривания автомобиля зимой (когда перепутаешь плюс с минусом). Перед началом работ следует снять диодный мост генератора.

Проверка выпрямительного блока генератора со снятием и разборкой

Диодный мост генератора следует снять и включить мультиметр в режим проверки диодов.Проверка вспомогательных диодов генератора:

  1. Подсоединяем щуп положительного вывода мультиметра к общей шине вспомогательных диодов (1), а щуп отрицательного вывода — к выводу проверяемого диода (2). Если диод исправный, значит показания прибора будут стремится к бесконечности;
  2. Меняем щупы тестера местами. Если диод исправен, значит показания прибора будут несколько сотен Ом.

Проверка других двух дополнительных диодов выпрямительного блока производиться аналогично; Проверка силовых диодов диодного моста генератора:

  1. Подсоединить щуп отрицательного вывода прибора к пластине диодного моста, в которую запрессован диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток, то есть показания на приборе должны стремится к бесконечности;
  2. Меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом.

Аналогично проверяем другие силовые диоды выпрямительного блока генератора.

Проверка диодного моста генератора без снятия

Потребуется:

  1. Снять защитный кожух генератора.
  2. Отсоединить вывод «Б» регулятора от клеммы «30» генератора
  3. Отсоединить провод от вывода «В» регулятора напряжения.
  4. Лампа 1..5, 12В.

Три диода с красной меткой создают на корпусе «плюс» выпрямленного напряжения. Они «положительные» и запрессованы в одну пластину диодного моста, соединенную с выводом «30» генератора. Другие три диода с черной меткой создают на корпусе «минус» выпрямленного напряжения. Они «отрицательные» и запрессованы в другую пластину выпрямительного блока, соединенную с «массой».

Проверка диодного моста производится по порядку описанному ниже.

Проверка положительных и отрицательных диодов на замыкания:

Подсоединить «плюс» от аккумулятора через лампу к зажиму «30» генератора, а «минус» к корпусу генератора. Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

Проверка отрицательных диодов на короткое замыкание:

Соединяем «плюс» аккумулятора через лампу с одним из болтов крепления диодного моста, а «минус» с корпусом генератора. Если лампа горит — значит есть короткое замыкание в одном или нескольких «отрицательных» диодах (замыкание витков обмотки статора на корпус генератора, либо короткое замыкание вентилей).

Проверка положительных диодов на короткое замыкание:

Подключить «плюс» аккумулятора через лампу с зажимом 30 генератора, а «минус» — с одним из болтов крепления выпрямительного блока. Есть есть замыкание одного или нескольких положительных диодов, значит лампа будет гореть.

Проверка дополнительных диодов на короткое замыкание:

Соединить «плюс» аккумулятора через лампу к выводу «61» генератора, а «минус» к одному из болтов крепления диодного моста. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Если проблема найдена, значит следует заменить диодный мост генератора. Если он исправен, значит причины недуга могут быть в других элементах генератора.

Приходилось ли Вам выполнять проверку диодного моста генератора самостоятельно?

Источник фото:Ключевые слова: xn--2111-43da1a8c.xn--p1ai

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

  • минус АКБ подключите к металлическому корпусу генератора;
  • возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
  • второй конец провода от нее подключите к клемме «30» генератора;
  • свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

  • установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
  • минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
  • прибор покажет либо бесконечность, либо 500-700 Ом;
  • поменяйте полюсами щупы: показания должны измениться на противоположные;
  • если показания совпадают – диод неисправен;
  • проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

  1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
  2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
  3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
  4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

  • при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
  • затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Автомобильный генератор вырабатывает переменный ток, который после выпрямления диодным мостом становится постоянным. Таким образом, такой агрегат относится к группе вентильных генераторов постоянного тока.


Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

Данные устройства повышают напряжение до 13,6 Вольт.

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.


Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

Таким образом, главной задачей данного электрического узла является зарядка АКБ, питание всех потребителей авто стабилизированным напряжением.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.
