Какая должна быть зарядка аккумулятора от генератора ваз 2110 8 клапанов

Способы устранения проблем с АКБ

В первую очередь нужно проверить зарядку АКБ, когда работает двигатель. При нормальной подзарядке напряжение будет находиться в пределах 13,6 — 14,2 Вольта. Если заряд слабый, значение будет ниже 12 Вольт (автор видео — ВАЗ 2101-2107 ремонт и обслуживание).

Для устранения неисправностей нужно подготовить инструкцию со схемой электрического оборудования автомобиля ВАЗ 2110 и необходимый инструментарий:

  • пассатижи;
  • плоскую и крестовую отвертки;
  • мультиметр;
  • контрольную лампочку на 12 В;
  • нож;
  • наждачную бумагу.

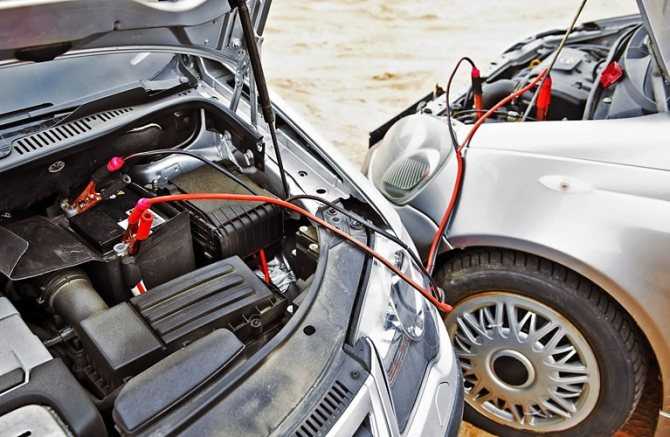

Проверка АКБ на авто Существуют следующие способы устранения неисправностей, которые можно определить по тому, как горит лампа аккумулятора и тухнет:

  1. Если индикатор зарядки на приборной панели не горит, это говорит о том, что аккумулятор разряжен. Причина, почему не идет зарядка на аккумулятор, может быть в окислившихся контактах. Следует зачистить контакты на батарее. Если это не помогло, нужно замерить напряжение на клемме «30» генератора. Для этого один щуп нужно присоединить к «массе», а второй – на клемму «30». Если идущий ток сильно превышает заряд на аккумуляторной батарее, необходимо зачистить клемму на генераторе. Возможно, что нужно заменить провод, соединяющий генератора с устройством.
  2. Если вольтметр на приборной панели и сигнальная лампочка показывают, что заряд есть, но АКБ разрядилась. При этом заряд на клеммах находится в пределах нормы, а когда включается оборудование, стрелка заряда занимает крайнее левое положение. Это говорит о недостаточном натяжении ремня привода генераторного устройства или его повреждении.
  3. Зарядка АКБ может не идти по причине пробоя в одном из диодов, а также обрыва в обмотке стартера. В этом случае при выключенном зажигании с помощью мультиметра нужно проверить диоды и при необходимости их заменить.
  4. Отсутствует зарядка аккумулятора, но индикатор не горит и датчик заряда не срабатывает. Причина в перегоревшем предохранителе F10.
  5. Если зажигание включено, все приборы работают, индикатор зарядки не загорается, а заряд отсутствует, то необходимо проверить генератор. Для этого следует снять провод с клеммы «61» на генераторе и подключить его к кузову авто, который исполнит роль «минуса». Горящий индикатор аккумулятора говорит о проблеме в обмотке возбуждения генераторного устройства. Может быть причина в плохом контакте в месте соединения. В этом случае нужно зачистить контакты. Если это не устранило поломку, возможно, что причина в перегоревшей лампе.
  6. При повороте ключа в замке зажигания лампочка зарядки аккумулятора горит, а когда двигатель заводится, она не гаснет. При этом нет зарядки либо она может периодически пропадать, это свидетельствует о том, что разряжается аккумулятор. Причина в недостаточном контакте в месте, где присоединяется панель приборов. Возможно, что они окислились, и их необходимо зачистить.
  7. Проверить следует и реле-регулятор. Для этого с аккумуляторной батареи нужно подать на контакты напряжение. Если на щетках оно составит 12 Вольт, то реле исправно. Иначе его следует заменить.
  8. Если недостаточный уровень электролита, следует долить необходимое количество дистиллированной воды.
  9. При повреждении корпуса аккумулятора или окончании срока эксплуатации его следует заменить.

Извините, в настоящее время нет доступных опросов.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

  • Слабые контакты;
  • Обрывы обмотки;
  • Замыкание на роторном корпусе;
  • Межвитковые замыкания;
  • Механические поломки;
  • Замыкание зажима плюса на корпусе;
  • Замыкание в фазовой обмотке;
  • Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

Далее выполняем следующие операции.

  1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
  2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
  3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
  4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
  5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
  • Недостаточный контакт между кольцами ротора и щетками;
  • В обмотке возбуждения произошел обрыв;
  • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
  • Обмотка возбуждения замыкает на корпус ротора;
  • Статор замыкает на корпус;
  • Возникает обрыв в фазовой обмотке статора;
  • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
  • Замкнуло плюс на корпусе;
  • Появились механические неисправности.

Далее мы детальнее рассмотрим каждую из представленных выше причин.

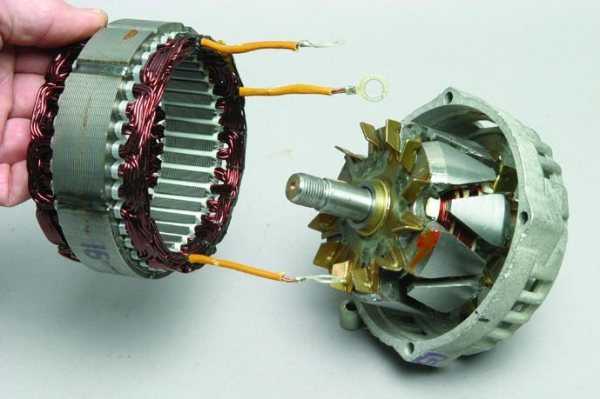

Разобранный агрегат

Решение проблем

  1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.
  1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.


Схема агрегата

  1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.
  1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

  • Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
  • Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.
  • Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
  • Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Во время его работы, необходимо соблюдать такие элементарные правила:

Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены

Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Повышаем мощность своими руками

Регулятор напряжения не должен допускать понижения значений меньше 13,8 Вольт. Достичь таких показателей можно с помощью дополнительного диода, который включается в электрическую цепь. Этот элемент при нормальных значениях в бортовой сети не задействуется.

Если же электричества недостаточно, то для активизации диода достаточно включить тумблер. С помощью такой манипуляции происходит обман регулятора напряжения.

При выборе и установке диода нужно учитывать следующие важные моменты:

  • устройство должно выдавать не меньше 5 Ампер;
  • строго соблюдать полярность при подключении;
  • данный элемент нужно размещать за пределами генератора для предотвращения его перегревания;
  • лучше выбирать кремниевый вариант диода.

Для выполнения работ понадобятся:

  • клеммы с проводами типа «папа-мама»;
  • термоусадочная изоляция;
  • диод.

Вначале к диодным концам присоединить клеммы. К минусовому выводу (катоду) с полоской на корпусе припаять клемму «мама», а к плюсовому (аноду) – клемму «папа».


Поместить полученную конструкцию внутрь термоусадочной трубки.


Подключить устройство в электрическую цепь. Отрицательную клемму «мама» присоединить к реле-регулятору, а положительный провод с клеммой «папа» вставить в разъем диодного моста.

Выполнив перечисленные действия, нужно собрать схему до конца, проверить электрические параметры при работе генератора. Как показывает практика, данный метод на фоне своей простоты отличается надежностью и безотказностью.

Минимальный параметр напряжения на входе батареи

При проверке параметров генератора стоит брать во внимание характеристики самого АКБ. Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя

Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя.

Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Некоторые производители уверяют, что их продукт имеет напряжение 13-13,2 Вольт. Этот параметр реален, но не стоит измерять напряжение сразу после подзарядки генератором или ЗУ.

Перед проведением работы желательно выждать 1-2 часа. В этом случае U должно опуститься до уровня 12,7-13 В.

Если этот параметр начинает «плавать» или опускается ниже 12 В, это говорит о разряде батареи на 50% или неисправности генератора.

Здесь рекомендуется проверка цепи зарядки или применение внешнего зарядного устройства.

Если продолжать эксплуатацию батареи в этом состоянии, возникает сульфатация свинцовых пластин, что уменьшает работоспособность АКБ и уменьшает срок ее службы.

На практике такое снижение напряжение не является критичным, ведь запустить батарею еще можно, а дальше генератор производит подзарядку до необходимого уровня.

Главное — убедиться в исправности цепи заряда и увеличении напряжении на выводах аккумуляторной батареи.

Если U на выходе опустилось ниже 11,6 В, можно говорить о полном разряде источника питания.

Дальнейшее применение батареи в этом случае невозможно — ее необходимо снимать, выполнить проверку исправности и обеспечить заряд от внешнего устройства.

С учетом сказанного выше можно делать вывод, что напряжение на АКБ при исправном генераторе должно составлять (при заглушенном моторе) 12,6-13,2 В. На практике этот параметр немного ниже и составляет 12,3-12,5 В.

Такое напряжение свидетельствует о незначительном недозарядке АКБ. В этом нет ничего страшного. Главное — не допускать уменьшение U ниже 12 В.

Возможные неисправности и способы их устранения

Итак, почему генераторное устройство греется и гудит, как защитить узел от воздействия воды?

Предлагаем ознакомиться с основными причинами неисправностей агрегата:

  1. Износ щеток. Такая проблема актуальна для многих генераторов, не только «десяточных». При износе щетки надо будет менять.
  2. Повреждение шкива или его выход из строя также потребует ремонта. В том случае, если шкив начинает работать некорректно, то узел не сможет выдавать необходимое количество напряжения. Поломка данного элемента, как правило, связана с износом зубчиков. Помимо этого, на самом устройстве могут образовываться различные повреждения, связанные с износом.
  3. Токосъемные кольца и коллектор — две составляющие, которые также часто изнашиваются. При выходе из строя этих компонентов агрегат не сможет выполнять возложенные на него функции. В том случае, если щетки изнашивается, узел будет вынужден функционировать с высокими затратами мощности, что приводит к его перегреванию.
  4. Регулятор напряжения. Как сказано выше, при выходе из строя этого элемента увеличится напряжение в бортовой сети автомобиля, а это ничем хорошим не обернется.
  5. Замыкание обмотки статорного механизма. При такой неисправности придется либо перематывать обмотки, что очень трудозатратно, либо полностью менять статор. Второй вариант более целесообразный.
  6. Гул и появление сторонних звуков при работе генераторного узла может быть обусловлен износом подшипниковых устройств. Узел не сможет правильно работать, также он со временем начнет греться.
  7. Выход из строя выпрямительного блока.
  8. Износ приводного ремня. Этот элемент относится к категории расходных материалов, поэтому рано или поздно он в любом случае будет изнашиваться. При износе ремень подлежит замене.
  9. Обрыв или повреждение проводки питания.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А

Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети

Трехуровневый регулятор напряжения генератора для «десятки»

При включении на ВАЗ 2110 системы обогрева, фар и других дополнительных нагрузок аккумулятор автомобиля разряжается очень быстро. Такое явления наблюдается даже тогда, когда «родное» реле генератора функционирует в нормальном режиме. Избавиться от этой проблемы позволяет трехуровневый регулятор. Его можно приобрести в любом автомагазине, вооружиться нехитрым набором инструментов (щипцы для клемм, нож, рожково-накидной ключ S10 и крестовая отвертка) и самостоятельно установить на машину.

Трехуровневый механизм монтируется следующим образом:

  • сначала снимают старое реле по алгоритму, приведенному выше;
  • шлифуют концы дистанционной втулки при помощи напильника (эта операция обеспечивает более надежный контакт с диодным мостом);
  • на место реле устанавливают новый элемент с щеткодержателем (продается в комплекте);
  • герметиком уплотняют место входа кабелей;
  • ставят назад кожух из пластика;
  • прокладывают кабель вдоль стандартной проводки к тому участку, где монтируется реле, и плотно закрепляют новый провод небольшими хомутами из пластика.

Рекомендуется соединить при помощи надежного шунта корпуса установленного реле напряжения и автогенератора. Это обеспечивает необходимый контакт устройства с «массой». Впрочем, можно обойтись и без шунта.

Смонтированный трехуровневый механизм следует проверить тестером при полной потребительской нагрузке (включается обогрев стекла, печка, фары и так далее). На максимуме прибор должен показывать 14,5 В, в нормальном режиме – 14,1 В, на минимуме – около 13,4 В.

Главная →

Устройство → Электрическая система → Генератор →

Пошаговый порядок проверки генератора

Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.. Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии

А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

  1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
  2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет

И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже

Неисправности генератора на которые следует обратить первоочередное внимание

Вот и все вышеперечисленные методы проверки состояния генератора Ваз 2112, проводимые в целях профилактики. А теперь перейдем к более подробному анализу неисправностей генератора и узнаем, как их устранять.

Натяжение ремня генератора

Ваз 2112 нет зарядки генератора

Один из самых распространенных видов неисправностей. В идеале этот ремень на Ваз 2112 должен прогибаться всего на 10-15 мм, если речь идет об усилии в 100 H.

  • Открываем капот автомобиля.
  • Внимательно осматриваем ремень, так как проблема может быть скрыта не в натяжении, а в обрыве ремня.
  • Нажимаем пальцем на середину ветви, которая расположена между коленвалом и генератором. Как и говорилось выше, можно потянуть крючком ветвь ремня так, чтобы усилие составило 100 H.
  • Прогиб измеряется узкой металлической линейкой, которая укладывается сверху на шкивы коленвала и генератора.
  • Если в процессе проверки стало ясно, что ремень генератора расшатан и не отвечает нормам, регулируется его натяжение.

Ваз 2112 проблемы генератора

  • Регулировка натяжения начинается с того, что ослабляется затяжка всех гаек, размещенных сверху и снизу генератора.
  • Берется ключ и с его помощью коленвал поворачивается всего на два оборота.
  • После этого вновь проверяется натяжение ремня. И если оно ниже нормы, то коленвал поворачивается еще на пару оборотов.

Когда генератор не дает зарядного тока или дает его незначительно

Это также распространенная неисправность, связанная с несколькими причинами:

  • Общий обрыв в цепи.
  • Пробуксовка приводного ремня.
  • Зависание щеток генератора.
  • Ротор задевает полюса статора.
  • Оборвалась цепь возбуждения.

Ваз 2112 генератор греется

Когда генератор дает ток но нормальный заряд АКБ не обеспечивается, то вэтом случае наблюдаются следующие явления:

  • Витковое замыкание или опять же обрыв цепи из фаз статора.
  • Генератор плохо контактирует с регулятором напряжения, вернее с его массой.
  • Срабатывает реле защиты регулятора напряжения, которое вызвано замыканием в цепи генератора.
  • Проблема с щеткам, которые зависают.
  • Если зависают щетки генератора, то поможет устранить проблему демонтаж генератора, с последующим снятием щеточного узла. Щеткодержатель и щетки очищаются от грязи и пыли, проверяется усилие щеточных пружин.
  • Если подгорают контактные кольца, то их необходимо зачистить или проточить, в зависимости от стадии.
  • Если наблюдается обрыв в цепи, то нужно найти и устранить его.
  • Если ротор задевает за полюса статора, нужно проверить работу подшипников, места их посадки. Поврежденные детали, естественно, нужно будет заменить.
  • Если неисправен регулятор напряжения, то его надо полностью заменить – ремонт не поможет.
  • При плохом контакте генератора с регулятором проверяется целостность провода, который идет на массу и надежность контактов.
  • Если срабатывает реле защиты регулятора напряжения из-за замыкания в цепи, то нужно найти мести и устранить неисправность.
  • Если износились щетки, придется заменить их новыми.
  • Если контактные кольца замаслились или загрязнились, то нужно будет протереть их тканью, смоченной ацетоном.
  • Если неисправен регулятор напряжения, то нужно проверить его и при необходимости заменить на новый.
  • Если наблюдается витковое замыкание или обрыв цепи одной из фаз обмотки, то нужно будет разобрать генератор и проверить состояние обмотки. В случае неисправной обмотки, ее полностью заменяют.
  • При износе подшипников их заменяют.
  • При износе посадочного места подшипников заменяется крышка генератора.
  • При межвитковом замыкании обмотки статора, заменяют статор.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1 обмотка ротора генератора
2 генератор
3 обмотка статора генератора
4 выпрямитель генератора
5 аккумуляторная батарея
6 тумблер зажигания
7 контрольная лампа заряда аккумуляторной батареи
8 реле контрольной лампы заряда аккумуляторной батареи
9 блок предохранителей ВАЗ -2106
10 дроссель
11 термокомпенсирующий резистор
12 добавочные резисторы
13 регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

  • как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
  • в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
  • затем через щётку напряжение идёт на обмотку возбуждения ГУ;
  • затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

  1. Если изношены генераторные щётки.
  2. При неисправностях генерирующего устройства.
  3. Если неисправно реле зарядки.
  4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
