Особенности регулировки клапанов на ваз-2107 своими руками: инструкция для карбюраторных и инжекторных двигателей

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала Выпускной клапан Впускной клапан
40-50 1 3
220-230 5 2
400-410 8 6
580-590 4 7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее

Именно по этой причине так важно время от времени проводить регулировку зазоров

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Предварительная подготовка

В первую очередь, необходимо осуществить разборку силового узла. Чтобы выполнить эту процедуру, вам потребуется много времени и, хотя бы минимальное понимание устройства двигателя. Существует определённый алгоритм, следуя которому, вы сможете самостоятельно выполнить эту процедуру.

Для начала, поставьте автомобиль на ровную поверхность, обеспечьте хорошее освещение и небольшие емкости, куда вы будете складывать мелкие детали. Мотор должен быть холодным, не теплее температуры на улице.

Перечень необходимых инструментов:

  • универсальный гаечный ключ, подходящий под размер от 10 до 17;
  • несколько отвёрток;
  • щуп 0.15 миллиметров;
  • ключ для прокрутки коленчатого вала;
  • прокладка клапанной крышки.

В процессе разборки вам придётся убрать воздушный фильтр, отсоединить все патрубки, снять трос подсоса, крышку ГБЦ и тяги акселератора. В идеале, лучше дополнительно удалить крышку трамблёра, поскольку она может доставить определённые неудобства.

На сальниках имеются метки, которые указывают положение цилиндра. Нужно при помощи ключа провернуть коленчатый вал, пока они не совпадут. В таком положении, поршень 4-ого цилиндра будет в сжатом состоянии.

Для чего нужна регулировка клапанов

Если внимательно рассмотреть систему клапанов «шестерки», ее исполнение условно можно сравнить со схемой коромысла. Вращаясь, распредвал нажимает своим кулачком на одну сторону коромысла, поднимает его, второй же край, находящийся на верхней части клапана, опускает коромысло, при этом открываются пути для впрыска топливной смеси либо для удаления газов.

Между рассматриваемыми деталями необходимо обеспечить определенный зазор. Открывание клапана происходит на показатель, обеспечивающий корректное функционирование мотора.

При слишком малом зазоре происходит неполное закрывание клапанов, что становится причиной уменьшения мощности мотора, влечет за собой чрезмерный расход топлива и выход из строя самих клапанов. Кроме того, по причине несоответствия зазоров нормативным показателям увеличивается шумообразование двигателя, деформируются штоки, соответственно зазор недозакрывания самого клапана увеличивается еще больше.

Сгорающее в моторе топливо приводит к нагреву всех его деталей, включая механизм газораспределения. По причине нагрева уменьшаются и рассмотренные выше зазоры клапанов. По замыслу разработчиков показатель температурных зазоров для мотора ВАЗ 2106 должен иметь значение 0,15 мм.

В исходном не разогретом состоянии зазоры между деталями в механизме газораспределения увеличены максимально, поэтому при пуске мотора и еще на протяжении несколько последующих секунд слышится шум от ударов коромысел и штоков. По мере нагрева двигателя шум уменьшается.

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

  1. Рожковый ключ на 13
  2. Ключ на 17 рожковый
  3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
  4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

Порядок регулировки зазоров клапанов на ВАЗ 2106

Клапана регулируются в строго определенной последовательности, как уже было сказано выше. Ниже будут представлены данные о том, насколько нужно провернуть коленвал ( в градусах) для регулировки того или иного клапана:

  1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
  2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
  3. Поворот на 360 градусов — 1-ый и 3-ий клапана
  4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.

Есть еще один способ, чтобы проверить угол поворота вала. Можно снять крышку трамблера и регулировать клапана по приведенным выше данным, только каждые следующие два клапана регулируются не после 180 градусов поворота бегунка, а после 90, то есть 1/4 оборота. Метку можно сделать на корпусе трамблера свою.

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

  1. Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
  2. Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
  3. Увеличение расхода топлива без соответствующих на то причин.
  4. Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно

При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Предназначение клапанов в двигателе

При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.

  • Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
  • Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
  • Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
  • Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.

    Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы

Смысл регулировки клапанов

Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.

Признаки неправильной регулировки клапанов

Признаками неправильно отрегулированных клапанов являются:

  • Посторонний металлический стук из-под клапанной крышки.
  • Снижение мощности двигателя.
  • Запах чистого бензина в выхлопных газах.

Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10–15 тысяч километров.

Регулировка клапанов с помощью измерительного индикатора (рейки)

Большинство автовладельцев регулируют клапана именно вышеописанным способом. Но есть еще один метод, который обеспечивает наиболее точное определение теплового зазора. Здесь его измерение осуществляется при помощи специальной рейки и индикатора (микрометра часового типа). Сама регулировка происходит аналогично, т.е. путем закручивания-откручивания регулировочных винтов клапанов в той же последовательности с проворотом коленвала.

Единственное, что нужно, так это таблицу показаний, которая идет в наборе с прибором. С ее помощью можно узнать, какой должен быть зазор (в показаниях индикатора) при определенной температуре воздуха.

Замеры величины зазоров осуществляются следующим образом.

1.К постели распредвала прикладываем рейку и прикручиваем ее.

2.Фиксируем индикатор в держателе, и закрепляем его на рейке над рокером (коромыслом) того клапана, который планируем регулировать. Он должен быть зафиксирован так, чтобы его шток опирался на самый кончик площадки коромысла.

3.Определив температуру воздуха, смотрим в таблицу, и узнаем, на сколько делений должна отклоняться стрелка индикатора при таких условиях. При 20 0 С – это 52 деления, которые равны все тем же 0,15 мм.

4.Установив стрелку прибора на «0», поднимаем-опускаем коромысло, и смотрим, насколько отклоняется стрелка. Если эта величина больше 52, например, 70, проворачиваем циферблат индикатора против часовой стрелки на 18 делений.

5.Далее, как и в предыдущем случае, регулировочным винтом подгоняем зазор, пока при поднятии коромысла стрелка не совпадет с нулем.

6.Если после закручивания контрагайки получилась погрешность 2-3 деления, это не страшно, но лучше, чтобы она была ориентирована в сторону увеличения.

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

Основные неисправности ГРМ ВАЗ 2101

Согласно статистике, каждая пятая неисправность двигателя происходит в газораспределительном механизме. Порой различные неисправности имеют похожие симптомы, поэтому на диагностику и ремонт тратится много времени. Выделяют следующие наиболее распространённые причины неисправности ГРМ.

  1. Неправильно выставленный тепловой зазор между рокерами (рычагами, коромыслами) и кулачками распредвала. Это приводит к неполному открытию или закрытию клапанов. В процессе работы клапанный механизм нагревается, металл расширяется, и происходит удлинение клапанных стержней. Если тепловой зазор выставлен неправильно, двигатель будет с трудом запускаться и начнёт терять мощность, появятся хлопки из глушителя и стук в районе мотора. Устраняется эта неисправность корректировкой зазора или заменой клапанов и распредвала в случае их износа.
  2. Износ маслосъёмных колпачков, клапанных штоков или направляющих втулок. Следствием этого станет увеличение расхода моторного масла и появление дыма из выхлопной трубы во время холостого хода или перегазовок. Неисправность устраняется заменой колпачков, клапанов и ремонтом ГБЦ.
  3. Выход из строя привода распредвала в результате ослабления или обрыва цепи, поломки натяжного устройства или цепного успокоителя, износа звёздочек. В результате нарушатся фазы газораспределения, клапаны зависнут, а двигатель заглохнет. Потребуется его капитальный ремонт с заменой всех вышедших из строя деталей.

  4. Поломка или усталость клапанных пружин. Клапаны будут закрываться не до конца и начнут стучать, нарушатся фазы газораспределения. В этом случае пружины следует заменить.
  5. Неполное закрытие клапанов из-за обгорания рабочих фасок клапанных тарелок, образования налёта из отложений некачественного моторного масла и топлива. Последствия будут аналогичны описанным в пункте 1 — потребуется ремонт и замена клапанов.
  6. Износ подшипников и кулачков распредвала. В результате нарушатся фазы газораспределения, снизится мощность и приёмистость двигателя, в ГРМ появится стук, а отрегулировать тепловой зазор клапанов станет невозможно. Проблема решается заменой изношенных элементов.

После устранения любой из неисправностей двигателя ВАЗ 2101 обязательно потребуется регулировка зазора между рокерами и кулачками распределительного вала.

Регулировка клапанов с помощью измерительного индикатора (рейки)

Большинство автовладельцев регулируют клапана именно вышеописанным способом. Но есть еще один метод, который обеспечивает наиболее точное определение теплового зазора. Здесь его измерение осуществляется при помощи специальной рейки и индикатора (микрометра часового типа). Сама регулировка происходит аналогично, т.е. путем закручивания-откручивания регулировочных винтов клапанов в той же последовательности с проворотом коленвала.

Единственное, что нужно, так это таблицу показаний, которая идет в наборе с прибором. С ее помощью можно узнать, какой должен быть зазор (в показаниях индикатора) при определенной температуре воздуха.

Замеры величины зазоров осуществляются следующим образом.

1.К постели распредвала прикладываем рейку и прикручиваем ее.

2.Фиксируем индикатор в держателе, и закрепляем его на рейке над рокером (коромыслом) того клапана, который планируем регулировать. Он должен быть зафиксирован так, чтобы его шток опирался на самый кончик площадки коромысла.

3.Определив температуру воздуха, смотрим в таблицу, и узнаем, на сколько делений должна отклоняться стрелка индикатора при таких условиях. При 20 0 С – это 52 деления, которые равны все тем же 0,15 мм.

4.Установив стрелку прибора на «0», поднимаем-опускаем коромысло, и смотрим, насколько отклоняется стрелка. Если эта величина больше 52, например, 70, проворачиваем циферблат индикатора против часовой стрелки на 18 делений.

5.Далее, как и в предыдущем случае, регулировочным винтом подгоняем зазор, пока при поднятии коромысла стрелка не совпадет с нулем.

6.Если после закручивания контрагайки получилась погрешность 2-3 деления, это не страшно, но лучше, чтобы она была ориентирована в сторону увеличения.

Регулировка клапанов на ваз 2101

Главная › Легковые › ВАЗ ›

Добро пожаловать!

Регулировка клапанов — на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы.

А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Когда нужно регулировать клапана?

Клапана требуют регулировки при:

  1. Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
  2. А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!

Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

  • Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)
  • После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

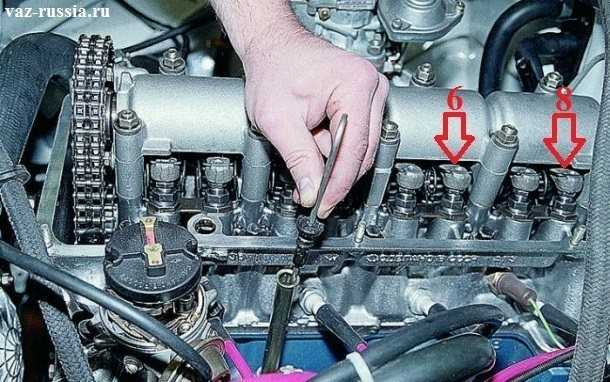

  • Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:
  1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!

Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

Если клапана нуждаются в регулировке, то:

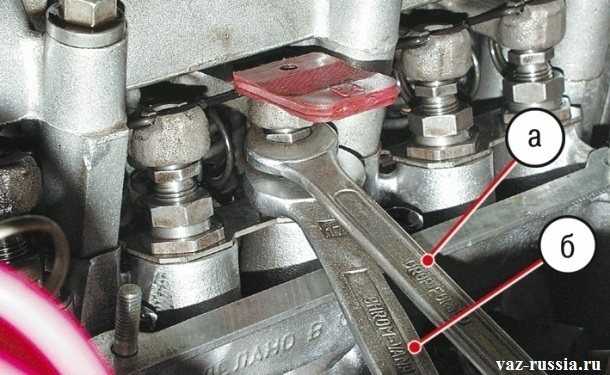

  1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.
  2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».
  3. И под завершение операции затяните болт, который указан под буквой «Б».

Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!

Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

  1. Начинать регулировку клапанов следует:

Сперва с «шестого и восьмого» клапана.

Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!

  • Не нарушайте очередность регулировки клапанов!
  • Клапана нужно регулировать только на холодном двигателе!
  • Для новичков!
  • Вопрос: Как выглядит щуп регулировки зазоров?
  • Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:

Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в х и мы вам на них ответим.

Как самостоятельно настроить клапаны

Правильно отрегулированные клапаны – залог стабильной работы двигателя, минимального расхода бензина, хорошей мощности и т. д. Однако не все автолюбители знают, как это сделать. Многие попросту доставляют машину на СТО либо просят знакомых отрегулировать. В данной статье мы рассмотрим порядок выполнения работ для правильной регулировки клапана.

Отметим, что приспособление нужно настраивать в таких случаях:

  1. При стуке в районе расположения клапанов. Соответственно, проблему можно выявить только при запущенном двигателе.
  2. При проведении работ, в ходе которых происходила замена распредвала.

Перед началом всех работ нужно обзавестись нужными инструментами:

  • Плоским щупом. Его ширина составляет всего 0,15 мм – это специальный прибор для регулировки зазоров между рычагами и кулачками распределительного вала;
  • дополнительная прокладка крышки клапанов. Лучше иметь на всякий случай еще одну прокладку, так как вовремя технических работ может произойти разное;
  • набор специальных отверток;
  • торцовые и рожковые ключи.

Итак, ниже представлена схема выполнения работ:

  1. Снимается крышка воздухоочистителя и достается воздушный фильтр.
  2. Откручиваются 4 гайки ключом на 8 и снимаются специальные шланги.
  3. Корпус изымается и отключается трос подсоса. Для этого используется заранее подготовленная отвертка и ключ.
  4. Отключается тяга газа и снимается пружина с шайбой. Делается это торцовым ключом на 10. Всего откручивается 8 гаек.
  5. Снимается крышка и берется щуп с индикатором и рожковые ключи.
  6. Проворачивается двигатель до совпадения меток на коленчатом вале и проверяется зазор в 6-м и 8-м кулачках. Для этого используется специальная таблица. Посчитываются кулачки от звездочки распределительного вала.
  7. Устанавливается щуп над рокером под распределительным валом. При взгляде справа можно отчетливо увидеть место его расположения. В случае если щуп устанавливается свободно, отпускается гайка на 17 у нужного рокера. Далее гайкой на 13 немного поворачивается и застопоряется. После этого проверяется зазор. Напомним, что основная задача – добиться тугого хода щупа с маленьким задеванием.
  8. В случае удачной попытки регулировки зазора, производится финальная дотяжка специальным ключом.
  9. Поворачивается вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна показывать примерно «9 часов» (вид со стороны распределительного вала). Конкретно тут большая точность не очень важна, соответственно, все делается приблизительно.
  10. Кулачки 4 и 7 регулируются также по таблице. После регулировки вал движка поворачивается еще на 180°, чтобы метка звездочки внизу смотрела на «6 часов». В этом положении регулируются кулачки. После настройки периодичность такая же, двигатель вновь поворачивается на 180°, а на звездочке должно быть «3 часа». В этом положении регулируются 2 и 5. Отметим, что после того как происходила замена распределительно вала, нужно заново проверить зазоры и при надобности произвести небольшую корректировку.

Перед закрытием крышки необходимо убедиться, что все необходимые гайки отлично затянуты. Также нужно удостовериться, что прокладка не имеет повреждений. Отметим, что затяжка гаек крышки производится от центра к краям. Стоит отметить, что крышка клапанов не капризная, и никаких правил при затяжке придерживаться не нужно. Далее собирается все в обратном порядке и производится первый тестовый пуск. На этом регулировка клапана заканчивается и выполняется тестирование двигателя. Как видно из описания, отрегулировать клапаны удастся без особого труда. Это можно сделать в домашних условиях, тогда не нужно будет лишний раз ехать на СТО и отдавать деньги за то, что реально сделать самому. Достаточно просто следовать инструкции и иметь некоторые знания. Но если вы сомневаетесь в своих силах, лучше обратитесь к специалистам, которые знают, как быстро и правильно выполнить эту задачу.


Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
