Проводим регулировку клапанов грм на ваз 2105

Назначение гильз

Основная задача клапанов — подача в камеру сгорания топливно-воздушной смеси и вывод из неё выработанных газов. У каждого из цилиндров мотора имеется два клапана — впускной и выпускной. В направляющей втулке движется шток, который и впускает/выпускает отработанные газы и топливную смесь. Герметизация камеры сгорания происходит за счёт точной «посадки» головки на седло.

Качество работы клапанов двигателя зависит от направляющих втулок и сёдел. Во время эксплуатации они изнашиваются и не могут поддерживать высокую производительность двигателя. В такой ситуации их придётся менять.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Для этого следует выполнить следующие действия:

Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
Демонтируем катушки зажигания и клапанную крышку.
Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
В указанные места наносим герметик и закручиваем клапанную крышку.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Простые на вид, клапаны двигателя внутреннего сгорания выполняют в нём важнейшую работу: управляют процессами подачи топливно-воздушной смеси и вывода отработавших газов из цилиндра двигателя. От того, насколько своевременно эти процессы будут происходить, зависит эффективность работы двигателя: его мощность, экономичность, токсичность и даже сама возможность работать.

Как заменить прогоревший клапан?

Заменить самому прогоревший клапан в домашних условиях легко, единственно вы должны знать, как снять головку с двигателя. А всю работу по замене и притирки клапана я объясню.

Буду исходить из того что вы никогда не меняли прогоревший клапан или меняли клапан но не успешно (клапан не держит и двигатель троит). Этот способ замены и притирки клапана подойдет для любой марки автомобиля, УАЗ, Жигули, Газ и т.д. все клапана в принципе одинаковы и только разница в размерах и расположении в головке двигателя, а притираются все одинаково.

Первое что надо сделать перед заменой и притиркой клапана, купить притирочный порошок (порошок бывает разный, сухой и готовый к использованию) сухой притирочный порошок надо будет развести любым машинным маслом (проще взять то масло что заливаете в свой двигатель) готовый притирочный порошок уже разведен. Разводить притирочный порошок для клапанов так, насыпьте в любую небольшую емкость можно даже в пробку от бутылки (его много не надо а добавить всегда можно) и залейте маслом чтоб получилась каша средней густоты. Видов притирочного порошка много, в принципе подойдет любой, но лучше если он будет помельче.

Также не забудьте купить новую прокладку под головку и сальники клапанов, даже если недавно меняли сальники клапанов все равно после притирки клапанов лучше поставить новые.

Обычно прогорают выпускные клапана, я не разу не видел чтобы прогорел впускной клапан. Поэтому купите клапан или клапана на замену, если есть хороший рабочий клапан, то можно поставить и его.

Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).

На каких двигателях ВАЗ гнет клапана, а на каких нет

Сделаем промежуточные выводы, а также выделим наиболее «опасные» и «безопасные» модели с позиции вероятной деформации клапанов в случае повреждения ремня:

1. Какие двигателя ваз гнут клапана? К данной категории относятся моторы автомобилей следующего модельного ряда — 21127, 21116, 2112, 1194.

2. Какие двигателя ваз не гнут клапана? Более надежными являются моторы таких моделей ВАЗ, как 1183, 21114, 21083, 21124, 21126 (гнуло до 2013 года, а сейчас — нет), 21128.

Текущая проблема вызвала много споров в среде автолюбителей. Многие владельцы «проблемных» ВАЗ интересуются, что делать, чтобы не гнуло клапана. На самом же деле есть несколько рекомендаций.

Они следующие:

1. Во-первых, старайтесь периодически оценивать состояние ремня ГРМ и производить его замену при первых признаках повреждения. Появление трещин, попадание на поверхность моторного масла, чрезмерное растягивание, отслоение краев — все это повод установить новый ремень ГРМ и не дожидаться разрыва.

2. Во-вторых, если ожидается ремонт движка, то можно поменять поршни, а в некоторых случаях и коленчатый вал. Кроме этого, некоторые специалисты рекомендуют (как выход) установку нового распределительного вала.

Но здесь без консультации специалистов, конечно, не обойтись. После этого может понадобиться перепрошивка и удаление катализатора.

Если вам достался автомобиль, где гнет клапана, то не отчаивайтесь раньше времени

Идеальным решением будет максимальное внимание к двигателю и более частая замена ремня ГРМ. Даже этого будет достаточно, чтобы свести риски к минимуму

Ремонт двигателя ВАЗ-2103 вполне реально сделать своими силами

Конструкция данного силового агрегата достаточно простая. Соответственно, многие автолюбители самостоятельно могут сделать все ремонтные работы, связанные с двигателем. Такой вариант помогает сэкономить определенную сумму в связи с отсутствием необходимости оплачивать работу мастеров. Есть целый ряд признаков, указывающих на необходимость проведения ремонта. Среди них следует выделить:

выросший расход топлива и масла;
дымный выхлоп явного синеватого оттенка;
неравномерная работа мотора в режиме холостого хода;
появление нагара на свечах;
явно снизившаяся мощность и вялая динамика;
троение;
«чихание» карбюратора;
«выстрелы» в глушителе;
постоянный перегрев.

Наиболее простой вид ремонта двигателя – это замена расходников. В принципе, данные работы можно даже отнести к обслуживанию. Если вы хотите, чтобы мотор вашей «тройки» служил долго, следует своевременно менять свечи, фильтра, масло. Каждые 10 тысяч километров нужно обязательно регулировать клапаны.

Описывать все возможные варианты ремонта не имеет смысла. Наверное, более правильно будет рассказать о том, как осуществляется разборка двигателя. Непосредственно перед этим следует снять мотор с автомобиля и тщательно его вымыть. Теперь можно приступать непосредственно к разборке. Снимаем карбюратор, предварительно отсоединив шланги и тягу привода дроссельной заслонки, после этого – трамблер и топливный насос, датчик температуры охлаждающей жидкости. Теперь можно выкрутить свечи. Далее наступает очередь всех шлангов и патрубков системы охлаждения.

Делать это нужно аккуратно, если, конечно, вы не планируете их менять. После этого следует ремень привода помпы и генератора, вслед за которыми демонтируются и сами эти узлы.

Масляный фильтр откручивается с помощью специального приспособления. Оно есть в гараже у многих автолюбителей советской закалки. Поэтому если у вас такого нет, поспрашивайте у знакомых, чтобы не трать лишние деньги на покупку. После того как открутили фильтр, можно снимать датчик давления масла. Следующий этап – демонтаж сапуна вентиляции картера и всего узла. Теперь снимаем фиксатор сливной трубки и снимаем маслоотделитель.

Храповик также откручивается с помощью специального ключа. Теперь фиксируем его от проворачивания и снимаем шкив коленвала. После этого можно приступать к демонтажу крышки привода распредвала и головки цилиндров. Далее нужно будет немного попотеть. Сперва следует отвернуть болты, удерживающие звездочки масляного насоса и распредвала. Далее снимаем натяжитель цепи и башмак. Осталось лишь отвернуть ограничительный палец и снять звездочки. Все – можно вытаскивать цепь.

Теперь приступаем к демонтажу коленвала. Здесь сперва нужно открутить гайки шпилек крепления корпуса подшипников. После этого последние снимаются вместе с коленвалом. Далее нужно отвернуть болты крепления и снять головку цилиндров вместе с коллекторами. Оттуда вынимаем валик привода маслонасоса, предварительно демонтировав упорный фланец. Далее вооружаемся специальным съемником и вынимаем звездочку коленвала. Для того чтобы извлечь поршни и шатуны, предварительно раскручиваем гайки соответствующих болтов. Здесь стоит подчеркнуть один важный момент. Опытные автолюбители советуют обязательно помечать шатуны, вкладыши (равно как и их крышки) а также поршни. Это нужно для того, чтобы при обратной сборке вы ничего не перепутали.

После этого можно откручивать болты крепления маховика и снимать шайбу. Здесь, в принципе, все просто. Далее снимаем уже сам маховик, после чего с помощью съемника вытаскиваем из гнезда в коленвале подшипник первичного вала КПП. Впрочем, последнее действие можно сделать и позже. Это, как говорится, на ваше усмотрение. Теперь нам осталось только лишь снять держатель сальника коленвала, коренные вкладыши (предварительно открутив соответствующие болты), ну и сам коленчатый вал. Вот и все – разборка двигателя закончена.

Вам осталось лишь определить, какие из деталей нуждаются в замене, купить новые, и осуществить сборку в обратном порядке. Как видим, ничего особо сложного здесь действительно нет. Конечно, придется потратить определенное время, да и место для проведения такой работы есть не у каждого автолюбителя. Тем не менее многие владельцы «троек» предпочитают ремонтировать свои автомобили собственными руками.

Перечень модификаций Лада 2111

Данная модель выпускалась с 1998 по 2014 год. За это время с конвейера сошли следующие модификации ВАЗ 2111.

Модификации	Характеристики	Годы выпуска
21111	С 71-сильным 8-клапанным 1,5-литровым движком.	Выпускалась с 1998 по 2004 год.
ВАЗ 21110	Более мощный мотор мощностью 77 л. с. и объёмом 1,5 л имеет 8 клапанов.	Выпускалась с 2000 по 2009 год.
21112	1,6-литровый силовой агрегат с ещё большей мощностью — 82 л. с. и 8 клапанами.	2004–2009.
21113	Количество клапанов увеличено до 16, объём 1,5 л, мощность 93 л. с.	Выпускалась в 2002 году.
21114	16-клапанный 89-сильный движок объёмом 1,6 л.	2004–2009.

С 1999 по 2009 год АвтоВАЗ выпускал альтернативную полноприводную версию 2111-90, также известную под названием «Тарзан 2». Выпускалась также пробная модель Лада 21116, оснащенная 2-литровым двигателем Opel C20XE, с мощностью 150 лошадиных сил. В 2009 году АвтоВАЗ перестал выпускать Лада 2111, далее с 2009 по 2014 год автомобиль производился силами украинского завода «Богдан». Было изменено и название — Богдан-2111.

Самая первая версия автомобиля оснащалась карбюраторным двигателем.

Каков порядок регулировки клапанов ВАЗ-2101

В механизме клапанов существует определенная последовательность их регулирования.

№ цилиндра	№ кулачков	Угол, на который должен быть повернут коленчатый вал, градусы
первый	первый и третий	360
второй	четвертый и седьмой	180
третий	пятый и второй	540
четвертый	восьмой и шестой

Осуществите подсчет кулачков, начинающихся от звезды распределительного вала. Под распредвалом нужно установить щуп прямиком над рокером. При этом, если вы поглядите справа, то место, где вы установили щуп, будет отлично видно. Если ваш щуп стоит в свободном положении, то гайку нужно опустить на 17 у необходимого рокера, при этом гайка «13» не должна прокрутиться, поэтому ее нужно держать второй рукой. Дальше гайка «13» слегка поворачивается и стопорится гайкой «17». Дальше повторно проверяется зазор: щуп должен ходить туго, осуществляя небольшое задевание.

Когда у вас получится добиться нужного зазора, нужно будет осуществить еще одну окончательную дотяжку с помощью ключа на 17. После всех вышеописанных операций, можно считать, что один клапан отрегулирован. Теперь можно браться за следующий.

Вал поворачивается на 180 градусов сообразно с часовой стрелкой. Метка звездочки примерно на 9 часах, если глядеть со стороны распределительного вала. Четвертый и седьмой клапаны регулируются по принципу, описанному выше.

Дальше двигательный вал поворачивается на 180 градусов, метка звездочки книзу, в результате чего совпадает со шкивом. Первый и третий клапаны регулируются по принципу, описанному выше.

Поворачиваем на 180 градусов, а именно до 3-х часов на звездочке. Регулируем второй и пятый клапаны. Крутим стартер и, если нужно, корректируем. Перед закрытием крышки обязательно проверьте, затянуты ли гайки на 17 и не имеет ли прокладка повреждений.

Маслосъёмные колпачки

Регулируя клапаны, вполне возможно, вы и не догадывались, что находились рядом с ещё одним очень важным элементом газораспределительного механизма — маслосъёмными колпачками.

Предназначение маслосъёмных колпачков

Во время работы двигателя распределительный вал, коромысла, пружины клапанов и верхняя часть клапана работает в масляном тумане. Масло осаждается на всех деталях и механизмах, расположенных под клапанной крышкой. Естественно, оно попадает и на верхнюю часть клапанов, называемых стеблями.

Под действием силы гравитации масло будет стремиться стечь в камеру сгорания. Как известно, его там быть не должно. Маслосъёмные колпачки предназначены для предотвращения стекания масла по стеблю клапана в камеру сгорания двигателя.

Неисправности двигателя, связанные с износом колпачков

Единственное предназначение маслосъёмного колпачка — предотвращение стекания масла в камеру сгорания двигателя. С течением времени резина этого элемента теряет свои функции и разрушается под действием агрессивной среды. Это приводит к проникновению масла в топливовоздушную смесь, где оно успешно сгорает.

У исправного двигателя расход масла должен быть около 0,2 — 0,3 литра на 10 тысяч километров пробега. При изношенных маслосъёмных колпачках он может достигать одного литра на тысячу километров.

Масло, сгорая в цилиндрах:

засоряет и разрушает каталитические нейтрализаторы и сажевые фильтры (устройства, снижающие содержание вредных веществ в выхлопных газах), которые сами по себе очень недёшевы;
вызывает перегрев и преждевременный выход из строя выпускных клапанов двигателя;
сильно повышает дымность выхлопа;
повышает риск масляного голодания двигателя от недостатка масла.

Ресурс маслосъёмных колпачков на отечественных автомобилях колеблется около отметки в 80 тысяч километров пробега. Этот параметр очень сильно зависит от качества самих колпачков и используемого масла.

Какие комплектующие лучше использовать

На сегодняшний момент наибольшее доверие у автолюбителей и механиков вызывает продукция таких известных марок, как Corteco и Elring — эти бренды зарекомендовали себя с наилучшей стороны в сфере производства прокладок, сальников, уплотнений, маслосъёмных колпачков.

На рынке присутствуют изделия и отечественных производителей. Их качество очень сильно разнится, но тем не менее не дотягивает до качества продукции компаний-лидеров.

Как менять маслосъёмные колпачки

Тема замены маслосъёмных колпачков обширна и достойна отдельной статьи. Вкратце это делается так.

Снять клапанную крышку.
Снять звезду распределительного вала.

Сложности диагностики

Бытует мнение, что если прогорел клапан, симптомы и проблемы будут скрываться в системе зажигания. Очень часто автослесари, опыт работы которых еще небольшой, первым делом начинают диагностику и ремонт именно зажигания.

В процессе такого ремонта заменяется крышка трамблера, заменяются высоковольтные провода, свечи. Также выставляется угол зажигания – результата, естественно, нет и не будет. Двигатель как работал, так и будет работать. Автослесарь будет искать проблему и дальше, не догадываясь об о истинной причине неполадки. Даже те слесари, которые догадались, что проблема кроется в двигателе, видят признаки прогоревших клапанов только после снятия ГБЦ.

Особенности ГРМ

К примеру, газораспределительный механизм – с верхним положением клапанов и распред. вала. Привод ГРМ у мотора осуществлялся посредством цепи, и это на всех моделях.

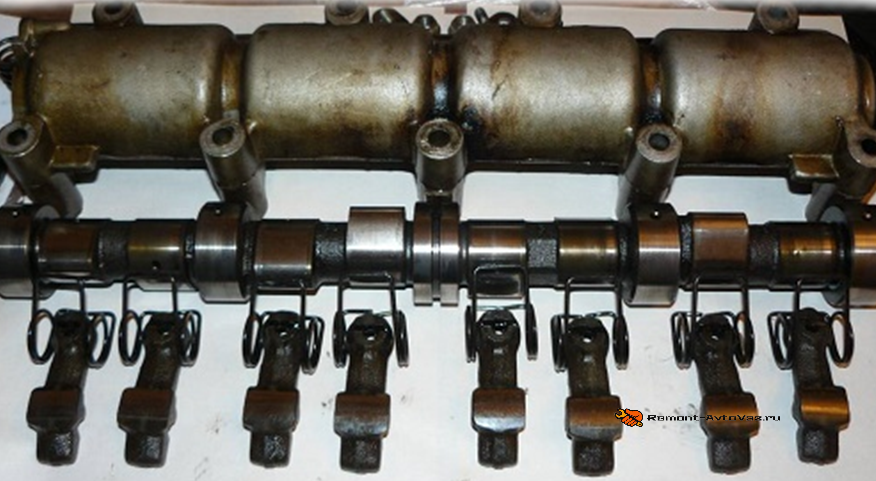

Особенность клапанного механизма заключается в использовании нажимных рычагов, второе название – рокеры. Они располагаются между распределительным валом и торцом штока клапана. То есть, воздействие кулачка на клапан производится не напрямую, а посредством рокера. Также благодаря нажимному рычагу обеспечивается возможность регулировки теплового зазора.

Этот зазор нужен для того, чтобы компенсировать изменение геометрических параметров составных элементов клапанного механизма, происходящее в результате нагрева, при котором металл расширяется. Если бы этого зазора не было, то после нагрева силовой установки происходило бы нарушение фаз газораспределения. Если проще, то при нагреве из-за расширения металла клапана полностью не закрываются, что приводит к потере компрессии, и как следствие – падение мощности.

Перечень работ по техническому обслуживанию силовых установок этих моделей включал в себя такую операцию, как регулировка клапанов. Обусловлено это особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности торца клапана, рокера и кулачков распределительного вала стираются, что приводит к нарушению теплового зазора.

Благо та же конструкция является достаточно простой, поэтому регулировочные работы достаточно просты и выполнить их можно своими руками

Важно только знать порядок проведения работ и последовательность регулировки клапанов на «Классике». Примечательно, что операция идентична практически для всех моделей, поэтому порядок регулировки клапанов ВАЗ-2101 и, к примеру, ВАЗ-2105 – одинаковы, только в ВАЗ-2107 она несколько отличается

Поскольку для большинства моделей операция делается идентично, то далее будут фигурировать все модели Жигулей, относящихся к «Классике».

Первое и основное правило проведения операции – выполняется она только на остывшем моторе. Обусловлено это все тем же расширением металла. Если регулировка клапанов на ВАЗ-2102 или любой другой модели будет делаться на прогретом агрегате, то положительного результата операция не даст, потому что при остывании металл вернется к первоначальной форме и зазор не будет соответствовать норме, он просто увеличиться.

Также обязательно нужно знать, когда должна проводиться регулировка клапанов ВАЗ-2105. Верным признаком того, что клапанный механизм разрегулирован является звонкий металлический стук из подкапотного пространства при работающем моторе. Причем интенсивность его меняется пропорционально увеличению или уменьшению оборотов.

Регулировка клапанов на ВАЗ-2104 также должна проводиться каждый раз, когда выполняются ремонтные работы с головкой блока, связанные со снятием распределительного вала.

Характеристики двигателя 2103

Годы выпуска – (1972 – наше время) Материал блока цилиндров – чугун Система питания – карбюратор/инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 80 мм Диаметр цилиндра – 76 мм Степень сжатия – 8,5 Объем двигателя 2103 – 1452 см. куб. Мощность двигателя 2103 – 71 л.с. /5600 об.мин Крутящий момент – 104 Нм/3400 об.мин Топливо – АИ93 Расход топлива — город 9.4л. | трасса 6.9 л. | смешанн. 8,9л/100 км Расход масла – 700 гр на 1000 км Вес двигателя ваз 2103 — 121кг Габаритные размеры двигателя 2103 (ДхШхВ), мм — 565х541х665 Мас ло для двигателя ваз 2103: 5W-30 5W-40 10W-40 15W-40 Сколько масла в двигателе 2103: 3.75 л. При замене заливать около 3.5 л.

Ресурс двигателя ваз 2103: 1. По данным завода – 125 тыс.км 2. На практике – до 250 тыс.км

Тюнинг Потенциал – 200 л.с. Без потери ресурса – 80 л.с.

Регулировка

Первым делом снимается крышка воздухоочистителя и вынимается воздушный фильтр.
Далее ключом на 8 откручиваются все гайки и отсоединяются присоединенные к нему шланги.
Теперь можно снять корпус воздухоочистителя.
Далее с помощью отвертки и ключа на 8 отключается сначала трос подсоса, затем тяга газа и снимаются пружина и шайба.
Затем торцевым ключом на 10 нужно отсоединить и снять крышку клапанов.
Теперь движок необходимо повернуть так, чтобы он совпал в двух точках:

метки на коленвале;
звездочка на распределительном вале.

Сразу, не меняя положения, нужно проверить расстояние между 6 и 8 клапанами (ориентироваться нужно на информацию приведенную ниже):

Угол поворота коленчатого вала (указано в градусах)	№ цилиндра, в котором осуществляется такт сжатия (конец)	№ регулируемых клапанов
4	8 и 6
180	2	4 и 7
360	1	1 и 3
540	3	5 и 2

Теперь нужно посчитать количество клапанов от звездочки распредвала.
Далее устанавливается щуп над рокером под распредвал. Если он не заедает, можно отпустить гайку на 17 у соответствующего рокера, при этом придерживая другой рукой гайку на 13, чтобы она не проворачивалась.
Потом ту же гайку на 13 нужно прокрутить и «заклинить» ее гайкой на 17, теперь снова необходимо проверить зазор с помощью щупа.
Когда нужное расстояние найдено, следует осуществить завершающую дотяжку с помощью ключа на 17.
Далее можно регулировать следующий клапан.
Следующим шагом прокрутите вал мотора на 180 градусов (со стороны распредвала метка на звездочке должна быть примерно на «9 часов»).
Следующие клапаны (4 и 7) регулируются согласно информации, указанной в таблице выше.
Далее вал опять прокручивается на 180 градусов до момента, когда звездочка будет указывать «6 часов».
Теперь можно приступать к регулировке 1 и 3 клапана согласно таблице.
Завершающим этапом нужно снова провернуть вал двигателя на 180 градусов (метка на «3 часа») и отрегулировать 2 и 5 клапаны.

Перед тем как устанавливать крышку на место, следует внимательно осмотреть все гайки на 17 и убедиться, что они крепко затянуты. В случае если на прокладке имеются повреждения, необходимо ее заменить новой.

Примечание: затягивать гайки нужно от центра к краям и не тянуть слишком сильно, несмотря на то, что крышка клапанов достаточно прочная.

Теперь нужно все собрать, установить на место и протестировать.

В завершение нужно сказать, что, как вы сами убедились самостоятельно, отрегулировать клапаны в ВАЗ-2101 труда не составляет, нет необходимости сдавать машину в автосалон. Достаточно иметь требуемые инструменты и желание поддержать свой автомобиль в порядке.

Надеемся, наша статья была для вас полезной!

Замена карбюратора ВАЗ 2107

В силу своих конструкционных особенностей (наличие мелких деталей, зависимость от чистоты топлива, множество ручных регулировок и большое количество функций, выполняемых во время работы), такая деталь, как карбюратор очень часто выходит из строя, при эксплуатации. Замена ремонтного комплекта, продувка и чистка способны восстановить нормальное функционирование узла.

Когда необходим ремонт карбюратора ВАЗ 2107

перерасход топлива;
плохой запуск;
отсутствие или неустойчивая работа холостого хода;
провалы при разгоне и движении;
отсутствие динамики при обгоне и ускорении;
утечка бензина из камер;
перелив топлива.

Условия при ремонте карбюратора

обязательная замена всех уплотнительных прокладок и резиновых колец (в том числе под карбюратором);
при чистке каналов не использовать мягкую проволоку или трос (существует возможность обламывания в канале);
после ремонта – проверка на течь, всех соединительных частей карбюратора (контролировать необходимо и внутренние камеры, чтобы не было переливов)
регулировка, уровня топлива в поплавковой камере, и качества смеси, после каждого вмешательства в устройство;

Бывают случаи, когда ремонт не приносит результата (или ремонт не рентабельный), например полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающих подсос воздуха или течь топлива. И тогда единственным правильным действием будет — замена карбюратора ваз 2107. Причем поменять его возможно не, только на аналогичный, но и на более эффективный, и стоящий на ступеньку выше по классификации, «Солекс».

Этот карбюратор гораздо более экономичный, за счет оптимизации дозирования смеси, наличия обратного перелива топлива (обратки) и более эффективной системы холостого хода (включая систему ЭПХХ и отключения подачи топлива с систему ХХ, при ускорении и движении).

Установка такого карбюратора не представляет особой сложности, практически не отличается от установки обычного карбюратора. Необходимо только, докупить тройник на обратку, кронштейн на управление дросселем («газом»), другую вставку (меньшего размера) под карбюратор и шланг на обратку, с обратным клапаном, от 2108

Замена и установка

Прежде всего, перед снятием карбюратора на автомобиле, необходимо охладить двигатель, если он использовался до этого, так как при снятии топливного шланга, бензин может попасть на раскаленный выпускной коллектор и вспыхнуть.

Порядок действий:

снять воздушный фильтр (при снятии соблюдать осторожность, так как гайки крепления фильтра могут случайно попасть в карбюратор, а затем в двигатель и при запуске повредив его);

снять тяженки управления дросселем;
отсоединить шланги топливоподачи (заглушив шланг, например болтом) и вентиляции;
отключить трос управления холодным запуском;
снять шлаг управления опережением угла зажигания;
отключить провод управления электромагнитным клапаном холостого хода;
открутить четыре гайки крепления карбюратора;

Перед установкой карбюратора ваз 2107 следует внимательно проверить керамическую, дистанционную вставку на наличие трещин и сколов. Заменить паранитовые прокладки, стоящие под карбюратором, для исключения попадания воздуха, не по воздушным каналам.

Установить карбюратор и прикрутить его. Затяжку необходимо производить холодном двигателе (при температуре окружающей среды) и усилие затяжки, является самым малым на всем автомобиле (всего 1.5 кг/м), превышение усилия, чревато искривлением привалочной плоскости и подсосом воздуха, даже на абсолютно новом карбюраторе.

Собрать остальные детали:

установить рычаги управления дроссельной заслонкой;
подключить шланги топливоподачи, разряжения и малой вентиляции, а также провод управления клапаном холостого хода;
запустить двигатель, проконтролировав утечки топлива снаружи и внутри карбюратора;
установить воздушный фильтр;
отрегулировать, при необходимости холостой ход (после прогрева)

Как правило, все новые карбюраторы идут в продажу уже отрегулированные на стенде, поэтому первоначальная регулировка не требуется. После прохождения отметки в тысячу километров пробега, необходимо проверить уровень СО, и при необходимости подрегулировать качество смеси.

avtooverview.ru

Зачем нужны направляющие втулки?

В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.

Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.

На схеме двигателя показано расположение направляющих втулок

Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.

Слева втулка для выпускного клапана, справа — для впускного

Бронзовые втулки для ВАЗ 2109 с виду все одинаковые

Втулки выполняют следующие функции:

как явствует из названия, они направляют движение клапана, чтобы его тарелка чётко совмещалась с седлом и плотно прилегала к нему;
принимают на себя нагрузку от силы трения, возникающую во время поступательно-возвратного движения стержня клапана;
клапанная чашка сильно нагревается в камере сгорания, а втулка передаёт это тепло алюминиевому сплаву головки цилиндров;
благодаря специальной канавке деталь обеспечивает смазку трущихся поверхностей.

Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных

Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.

Так выглядит выступающая часть, куда надевается маслосъёмный колпачок

Диагностика прогара клапана без снятия ГБЦ

На первом этапе следует определить цилиндр, который не функционирует. Методы тестирования аналогичны процессу диагностики нерабочих свечей. Для теста заводят мотор и при работе его на холостых снимают свечные колпачки.

Далее нужно внимательно проследить за тем, как работает мотор. Если агрегат затроил еще сильнее, чем до теста, а то и вовсе заглох, тогда с этим цилиндром все в порядке. Однако, если характер работы двигателя не изменился, это говорит о проблеме в цилиндре.

После этого выкручивается свеча на найденном цилиндре и заменяется на заведомо работающую. Также нелишним будет проверить высоковольтный провод, идущий к нему. Дополнительно проверьте катушку зажигания. Дальнейший запуск мотора покажет, где скрылась проблема. Если мотор после замены свечи и других деталей не меняет характер работы и продолжает троить, существует большая вероятность того, что клапан все-таки прогорел.
