Как правильно подключить магнитолу на ваз 2110

Установка новой личинки

Чтобы поменять сердцевину замка из-за механической поломки, снимите его с автомобиля, как это описано выше. Дальше следуйте такому алгоритму:

  1. Вставьте в прорезь ключ и открутите «крестовой» отвёрткой 3 винта, стягивающие 2 половины корпуса замка.
  2. Разъедините корпус, удерживая его ключом кверху. Если при разборке держать замок в другом положении и не вставить ключ, то внутренности высыплются наружу и вы не поймёте, как их нужно собирать обратно. При этом может потеряться шарик с пружинками.
  3. Извлеките блокировочный механизм, состоящий из двух подпружиненных деталей, вытащите саму пружину.
  4. Вынув ключ, аккуратно извлеките сердцевину, чтобы не потерялся шарик с пружинкой (стоит сбоку личинки).

Чтобы разобрать корпус, надо открутить 3 винта

Перед заменой со старой личинки необходимо снять возвратную пружину, поскольку в комплекте с новой сердцевиной она не продаётся. Пружинка стоит внутри детали с задней стороны во взведённом состоянии, в таком же виде её нужно установить на новую личинку. Также не забудьте достать тонкую пружинку из отверстия, куда вставляется шарик.

Из нижней части корпуса выглядывает язычок блокировочного механизма

Личинку надо вытащить так, чтобы не растерять детали

При установке сердцевины нужно переставить в отверстие пружинку для шарика и вложить деталь в корпус. Затем задвинуть личинку до упора, одновременно вставив шарик в гнездо. После чего остаётся лишь собрать блокировочный механизм и скрутить корпус винтами. По окончании проверьте работоспособность замка зажигания поворотом ключа в разные положения.

Отбрасывающую пружину из старой сердцевины нужно переставить в новую

Установка акустики

Стандартная акустическая система – это два фронтальных громкоговорителя и два задних. Оптимальная прокладка проводов к акустике – это под панелью протяжка кабелей для фронтальных громкоговорителей, а под бородой, возле ручника, под задним сиденьем, – для задних динамиков. Придется только поднимать покрытие, чтобы под ним протянуть провода.

Фронтальные динамики лучше всего монтировать в двери. Красиво будет, если вы используете подиумы. Задние динамики устанавливаются на полке, между полкой и динамиком тоже лучше установить подиум. Старайтесь провода протянуть так, чтобы в процессе эксплуатации автомобиля не задевать их. Подключение к проводам колодки производится по схеме, нарисованной на наклейке на корпусе магнитолы, либо в инструкции.

READ Как подключить видеодомофон к электромеханическому замку

Источник

Как подключить автомагнитолу Ваз 2110 правильно

В этой статье мы рассмотрим, как подключить автомагнитолу Ваз 2110. Конечно же, процесс этот не сложный, но следует знать основные правила.

К примеру, как сделать так, чтобы после подключения магнитола не разряжала аккумуляторную батарею или же, как подключить автомагнитолу на Ваз 2110, чтобы ей можно было пользоваться даже при выключенном зажигании. Подключение головного устройства АС на этом автомобиле может проходить несколькими способами.

Разъемы

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы. Следует их уметь различать:

  1. Простые разъемы.
  2. Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все.

Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Примечание. Специалисты не рекомендуют использовать второй вариант подключения

В крайнем случае, нужно будет дополнительно использовать термоусдочные кембрики и следовать максимальным мерам предосторожности

Как провести плюс

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Примечание. Обязательно нужно учитывать, что диаметр проводки не должен быть меньше разъема автомагнитолы. Некоторые подключают плюсовой провод и от прикуривателя, но это делается в крайних случаях.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

  1. Черный провод заземляется.
  2. Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
  3. Красный провод предназначен для включения магнитолы от замка зажигания.
  4. Синий провод предназначен для включения антенны либо другого устройства.
  5. Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Подключение простым способом

Автомагнитола в ваз 2110

Чтобы грамотно подключить магнитолу в Ваз 2110, следует сделать следующее:

Подать плюс на красный и желтый проводы.

Примечание. Не забываем, что желтый провод будет отвечать за питание памяти устройства, а красный – за отключение магнитолы.

Чтобы магнитола выключалась после отключения зажигания, нужно красный провод протянуть через замок.

Примечание. Особенности автомобиля Ваз 2110 позволят владельцам не тянуть провод до замка зажигания, а подключиться сразу к пятому контакту колодки.

Но и такое подключение имеет недостатки. В частности, нужно оставлять вместе с пассажиром ключ зажигания, чтобы тот мог слушать музыку, если водителя нет. Кроме того, прослушивание автомагнитолы при включенном зажигании значительно увеличивает электропотребление.

Сложный способ подключения

Как закрепить автомагнитолу Ваз

Данный способ более правильный:

  1. Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
  2. Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
  3. Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации. Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.
  4. Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
  5. Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Примечание. И у этой схемы есть недостаток. Это повышенное потребление энергии за счет дополнительного реле, который будет включен постоянно вместе с магнитолой.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

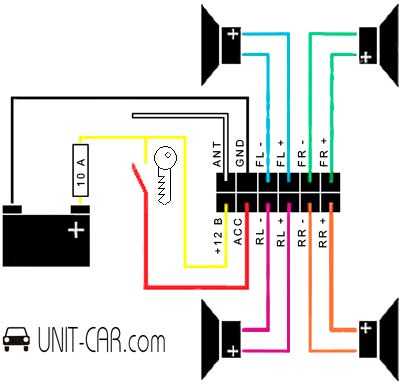

Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Видео-инструкция по установке и подключению автомагнитолы своими руками

Подключить магнитолу своими руками не сложно, но сделать эту нужно правильно. Например, чтобы магнитола не разряжала АКБ при длительной стоянке и была возможность пользоваться магнитолой при выключенном зажигании. Рассмотрим несколько вариантов подключения автомагнитолы.

Начнем с разъемов, которые используются в магнитолах. Разъемы автомагнитол бывают: Конечно удобнее, когда магнитола с разъемом ISO. Если придется менять магнитолу, то просто перетыкаете штекер и все готово

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности) Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы плюсовой провод лучше брать напрямую от АКБ через предохранитель

Диаметр проводки должен быть не меньше чем на разъеме магнитолы.

В крайнем случае, подключить магнитолу от прикуривателя. Пример: схема штатного подключения магнитолы для уменьшения утечки Чрный Желтый — силовое питание +12 вольт, от АКБ Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»). Синий — включение Антенны или др. Устройств (слаботочные +12 вольт при вкл. Магнитолы) Диоды — любые, достаточно слаботочных типа КД522Б Для подключения магнитолы нужно подать плюс на два провода (красный и желтый): Желтый Красный -(силовой) отключает работу магнитолы.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК: Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается. Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля. Поэтому, наиболее правильным подключением автомагнитолы будет Через кнопку, в разрез красного провода магнитолы С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл.

Правила выбора аудиосистемы

Прежде чем приступить к установке магнитолы на Калину, следует выбрать ее в автосалоне или магазине техники. К выбору стоит подходить тщательно и внимательно. А до похода в магазин лучше определиться со своими желаниями и возможностями.

Выбирая магнитолу в автомобиль, следует определиться, какой носитель музыки будет использоваться в качестве основного. Это поможет сэкономить некоторые средства. Если, например, автовладелец будет уверен, что CD или кассетный проигрыватель ему не пригодится, то зачем ему переплачивать за магнитолу с этими функциями.

Для выбирающих CD проигрыватели есть один незначительный минус, с которым производители стараются бороться — это выпадение фрагментов музыки из-за тряски во время поездки. Но прогресс не стоит на месте, и механика совершенствуется. Наличие ISO в автомобиле и, соответственно, у аудиоустройства, упростит подключение. Наличие USB адаптера позволит воспроизводить музыку с различных носителей.

Модельный ряд Pioneеr

При выборе автомагнитолы следует обратить внимание на показатели мощности. Они имеют максимальный и минимальный порог

Максимальную мощность используют редко, разве что в экстремальных ситуациях. Выбор стоит делать по показателям номинальной мощности, то есть той, что используется чаще всего. Часто производители указывают на упаковках только максимальные значения, поэтому при выборе необходимо тщательно изучить инструкцию (паспорт), а не коробку.

Стоит также обратить внимание на панель управления. Она должна быть предельно простой и удобной, так как пользоваться ей чаще всего будут во время движения

Замысловатый дизайн может отвлекать от дороги. Удобные и понятные кнопки, регулировка яркости подсветки будут только на пользу. Обязательно нужно проверить диапазон воспринимаемых частот. Так как радиостанции в основном вещают в диапазоне от 80 до 110 МГц, лучше, чтобы и тюнер обладал таким диапазоном.

Новая Лада: Люкс 11174-43-036 (12.2011 — 03.2013)

Обратите внимание на количество выходов к динамикам и резонансную частоту, она должна быть более низкой

Неисправности замка зажигания

Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.

Выделяют две группы основных поломок:

  1. Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
  2. Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.

Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.

Подробная инструкция проверки неисправностей в замке зажигания:

  1. Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
  2. Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.

Инструкция по подключению

Подключение магнитолы через замок зажигания обеспечивает работу головного устройства при повороте ключа в полицию ACC или в положение активации зажигания. После удаления ключа из замка питание усилителя автоматически отключается, сохраняется только подача напряжения от батареи для поддержки памяти магнитолы.

В разъемах магнитолы имеются 2 кабеля, оснащенные изоляционным покрытием желтого и красного цветов. Шнур желтого цвета выводится напрямую к батарее или элементу, на котором не пропадает положительное питание. В цепь вводится отдельный предохранитель, защищающий оборудование от короткого замыкания и пожара.

Пользователь может подключить автомагнитолу через замок зажигания на ВАЗ-2107 с инжекторным мотором по следующей схеме:

  1. Проложить кабель от замка зажигания, который соединит штекер ACC и красный провод питания магнитолы.
  2. Вывести желтый шнур к аккумуляторной батарее, используя штатные каналы в моторном щите. Кабель прокладывается параллельно штатным жгутам, необходимо обеспечить защиту изделия от контакта с раскаленными элементами выхлопной системы или подвижными узлами.
  3. Кабель подачи отрицательного питания, оснащенный черным защитным слоем, подсоединяется к кузову автомобиля или выводится к аккумулятору. Допускается использование отрицательного выхода прикуривателя, который располагается рядом с монтажным гнездом головного устройства.
  4. Соединить кабель подсветки дисплея и кнопок с положительными выходами габаритного освещения. При включении внешнего света автоматически включается подсветка на магнитоле, интенсивность настраивается штатным регулятором.
  5. Проверить работоспособность устройства. Убедиться в отсутствии тока утечки при выключенном оборудовании, подсоединив тестовый прибор в цепь питания. Допустимый ток в режиме ожидания составляет 10 мА.

На машинах ВАЗ-21011 зажигание включается замком, в котором отсутствует промежуточное положение. Аналогичный узел используется на «классических» машинах ВАЗ с карбюраторным силовым агрегатом. Для подсоединения акустического головного оборудования необходимо доработать узел или поменять его на аналог от машин с инжекторным мотором.

Алгоритм доработки замка:

  1. Демонтировать декоративную пластиковую обшивку колонки.
  2. Отключить штекер с контактной группы.
  3. Отвернуть 2 винта с крестообразной головкой, которые крепят корпус замка к колонке. Для демонтажа следует вставить ключ в скважину, а затем перевести его в положение О. Сбоку на корпусе имеется отверстие, в которое вводится тонкий предмет, отжимающий язычок фиксатора.
  4. Демонтировать устройство с рулевой колонки.
  5. Аккуратно удалить контактную группу, в которой потребуется изменить конфигурацию нижней площадки. Допускается использование элемента от изделия, имеющего позицию АСС.
  6. Установить снятые элементы в обратной последовательности. В результате доработки вместо положения О получается позиция АСС, позволяющая подсоединить головное устройство по описанной выше методике.

Для установки оборудования на машинах ВАЗ с передними ведущими колесами используется клемма 15, расположенная на корпусе замка зажигания. К клемме подходит штатный кабель, защищенный изоляцией сине-черного цвета. Шнур питания подсоединяется путем пайки или обжатия металлической трубкой с последующей защитой места стыка.

На автомобилях Приора-2 и Гранта используется штатная проводка с разъемами ISO, задействованная через замок.

Схема с коммутацией оборудования через замок имеет недостаток — при отсутствии ключа в скважине включение оборудования невозможно. Если пользователь хочет, чтобы она работала при выключенном зажигании, то требуется подключить провод желтого цвета к батарее через отдельный переключатель. Для активации оборудования потребуется только нажать на клавишу. Схема обеспечивает сохранение разряда батареи, пользователю лишь необходимо не забыть принудительно выключить питание.

Альтернативной методикой подсоединения оборудования без замка зажигания является коммутация к штекеру бортовой системы контроля, которая устанавливается на некоторые модели ВАЗ с приводом на передние колеса. Для подключения используется контакт 5 (шнур серого цвета), расположенный посередине в верхнем ряду проводов штекера. При размещении ключа в замочной скважине на контакте автоматически появляется положительное питание. После удаления ключа магнитола отключается, но настройки памяти сохраняются благодаря подключению желтого шнура к батарее.

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает это расширение и динамики отключаются.


Схема подключения аудио-системы и проводки

Знания о подключениях

Прежде чем начинать демонтажные работы, нужна хотя бы условно нанесенная на бумагу распиновка, иначе придется очень трудно: нужно будет «проследить» каждый провод и каждое соединение, которое находится на «пути следования» от приборов до кнопки включения.

На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.

Подключение магнитолы: простой способ

Подключение магнитолы ВАЗ 2110 заключается в выполнении нескольких несложных действий. Они взаимосвязаны и должны проводиться последовательно. Если грамотно все сделать, то устройство будет функционировать качественно и надежно.

Первое, с чего необходимо начать, это подать плюсы. Речь идет о красном и желтом проводе. При этом стоит знать, какой из них за что отвечает. Так, красный контролирует выключение устройства, а желтый его питание памяти.

Провода магнитолы

Нормальным явлением для работы магнитолы является ее полное выключение при отключении зажигания. Чтобы это обеспечить, необходимо правильно присоединить красный провод. Он должен проходить через замок. Автомобиль Ваз 2110 имеет свои особенности. Главная из них заключается в том, что нет необходимости провод тянуть к замку. Его можно присоединить к колодкам, а точнее их пятому контакту.

Данное подключение имеет, как плюсы, так и минусы. К недостаткам можно отнести то, что для того, чтобы прослушивать музыку, необходимо держать ключ в зажигании. Это очень неудобно, если водитель выходит, а пассажиры остаются в автомобиле. В противном случае магнитола прекратит работать. Кроме этого, постоянно включенное зажигание увеличивает потребление электроэнергии транспортного средства.

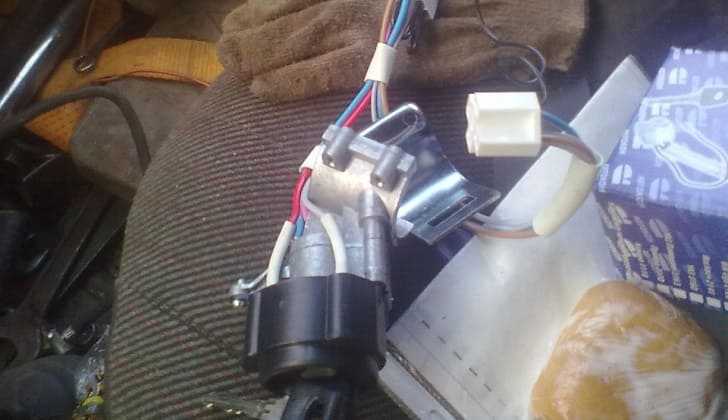

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

  • 1 – приходит (12 Вт) для микро выключателя вставленного ключа
  • 2 – приходит масса (ноль) при открывании водительской дверцы
  • 3 – уходит (12 Вт) к стартеру (на схеме 50)
  • 4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
  • 5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
  • 6 – приходит (12 Вт) на подсветку личинки замка
  • 7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
  • 8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль)  –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Особенности монтажа аудиосистемы

При присоединении проводки аудиосистемы следует учитывать некоторые особенности электропитания этого узла. Оно в автомобиле обеспечивается посредством красного и желтого проводов. Задача первого – запоминание настроек аудиосистемы, а задача второго провода – выключение магнитолы, процесс которого зависит от положения ключа зажигания.

Производитель рекомендует использовать параллельный способ соединения обоих проводов, в таком случае аудиосистема будет отключаться только вручную, а влияние на работу магнитолы ключа зажигания исключается.

В Сети можно найти много роликов, где производится установка магнитолы на Гранту видео, но универсального варианта установки аудиосистемы на данный автомобиль не существует. Здесь многое зависит от комплектации Гранты, и чем она богаче, тем меньше головной боли доставляет своему владельцу с установкой магнитолы.

Практически всегда, когда монтируется магнитола в Гранту, установка производится со снятой «минусовой» клеммой на аккумуляторе. Несоблюдение элементарных требований к безопасности может не только вывести акустическое оборудование из строя, но и существенно подпортить всю электрическую систему автомобиля.

В таком деле, как установка магнитолы Гранта спешка никак не может способствовать удачному монтажу, ведь от качественности установки и соблюдения мер безопасности зависит стабильная работа аудиосистемы и хорошее настроение водителя, решившего обзавестись автомобильной «музыкой».

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

  • Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
  • При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
  • При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.
