Как поменять магнитолу на ваз 2110

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

В завершение

Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания

Главное обратите внимание, что при любой, непредусмотренной конструкцией, модернизации необходимо позаботиться о изоляции электрических соединений и термоизоляции теплоносителей (гофр воздуховодов)

Торпеда четырнадцатой, как и большинства современных автомобилей создана из синтетических, легко воспламеняющихся материалов, поэтому вопрос безопасности является очень актуальным. Если же вы не уверены в своих силах, обратитесь в профессиональную мастерскую, ведь она намного дешевле сгоревшего автомобиля.

Монтаж

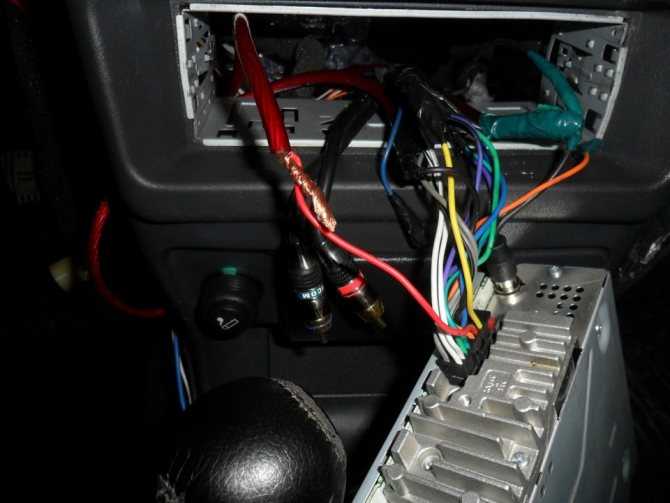

Установка автомагнитолы осуществляется в такой последовательности действий:

  1. Требуется убрать крышку под часами и маршрутной компьютерной аппаратурой.
  2. В прямоугольное окошко вставляется металлический корпус устройства, который фиксируется с помощью язычков треугольной формы.
  3. Затем соединяются разъемы антенны и питания с главным устройством посредством переходников либо напрямую.
  4. Корпус необходимо установить в монтажный канал до сцепления фиксаторов.
  5. В завершение проверяется корректность работы оборудования и устанавливаются декоративные пластины из полимеров.

При эксплуатации технического устройства важно контролировать утечку тока в связи с установкой дополнительного прибора. Разрешенная минимальная потеря тока достигает около 50-80 мА

При превышении показателя требуется выполнить осмотр и ремонт техники.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.

Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так: При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.

Подключение магнитолы: простой способ

Подключение магнитолы ВАЗ 2110 заключается в выполнении нескольких несложных действий. Они взаимосвязаны и должны проводиться последовательно. Если грамотно все сделать, то устройство будет функционировать качественно и надежно.

Первое, с чего необходимо начать, это подать плюсы. Речь идет о красном и желтом проводе. При этом стоит знать, какой из них за что отвечает. Так, красный контролирует выключение устройства, а желтый его питание памяти.

Нормальным явлением для работы магнитолы является ее полное выключение при отключении зажигания. Чтобы это обеспечить, необходимо правильно присоединить красный провод. Он должен проходить через замок. Автомобиль Ваз 2110 имеет свои особенности. Главная из них заключается в том, что нет необходимости провод тянуть к замку. Его можно присоединить к колодкам, а точнее их пятому контакту.

Данное подключение имеет, как плюсы, так и минусы. К недостаткам можно отнести то, что для того, чтобы прослушивать музыку, необходимо держать ключ в зажигании. Это очень неудобно, если водитель выходит, а пассажиры остаются в автомобиле. В противном случае магнитола прекратит работать. Кроме этого, постоянно включенное зажигание увеличивает потребление электроэнергии транспортного средства.

В завершение

Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания

Главное обратите внимание, что при любой, непредусмотренной конструкцией, модернизации необходимо позаботиться о изоляции электрических соединений и термоизоляции теплоносителей (гофр воздуховодов)

Торпеда четырнадцатой, как и большинства современных автомобилей создана из синтетических, легко воспламеняющихся материалов, поэтому вопрос безопасности является очень актуальным. Если же вы не уверены в своих силах, обратитесь в профессиональную мастерскую, ведь она намного дешевле сгоревшего автомобиля.

Проводим плюс

Плюсовой провод – важная составляющая процесса подключения магнитолы в автомобиль. Его монтировка должна выполняться грамотно. Лучше брать для этих целей провод, оснащенный дополнительным предохранителем. При этом его размер не должен быть меньше, чем сам разъем. Известны случаи, когда подобный провод устанавливается от прикуривателя. Этот вариант не стоит практиковать. Он подходит только для тех случаев, когда другой вариант монтажа нет возможности использовать.

Подключение данного провода может проходить по такому принципу:

  1. Присоединение провод черного цвета;
  2. К АКБ направляется желтый. Это позволит получить необходимое питание;
  3. В замок зажигания подсоединяется красный. Это обеспечит работу магнитоле;
  4. Синий отвечает за антенну и предназначен для ее подключения;
  5. Необходимы диоды. Они могут быть любого типа.

Разъемы

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы. Следует их уметь различать:

  • Простые разъемы.
  • Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все. Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Как провести плюс

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

  • Черный провод заземляется.
  • Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
  • Красный провод предназначен для включения магнитолы от замка зажигания.
  • Синий провод предназначен для включения антенны либо другого устройства.
  • Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Сложный способ подключения

Как закрепить автомагнитолу Ваз

Данный способ более правильный:

  • Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
  • Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
  • Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации.

Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.

  • Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
  • Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Особенности установки автомагнитолы

Достигнуть качественного звука без ущерба для безопасности поможет хорошо обученный специалист, поскольку даже последовательное выполнение пунктов инструкции не гарантирует качественную работу устройства. нового девайса может повлиять на работу всей электроники в машине.

Автомагнитолы последних поколений, в зависимости от метода установки, можно условно разделить на два вида: встраиваемые и стационарные. Первые отличаются наличием съемной лицевой части. Несмотря на достаточно простую конструкцию, механизм со «шторкой» уберегает магнитолу от кражи.

Стационарная система в большинстве случаев устанавливается в автомобиль на заводе и внешне является частью приборной панели. Существует несколько простых правил, следуя которым можно избежать проблем при самостоятельной установке магнитолы:

  • Необходимо ознакомиться с инструкцией до установки. Автомагнитолы одного производителя могут отличаться разъемами и назначением проводов.
  • При выборе стоит опираться на возможности автомобиля. Стоит задуматься, о комплексной работе автомобиля после установки магнитолы.
  • Для советского автопрома существуют некоторые нюансы. Например, в автомобилях того времени провод питания находится под напряжением при любом положении корпуса ключа, хотя контакт подключается после замка зажигания. Из-за этого, электрическая цепь на мгновение размыкается при движении ключа.
  • Дорогой магнитолы и динамиков для получения чистого звучания может не хватить, если при этом, они соединены дешевыми или спаянными проводами.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

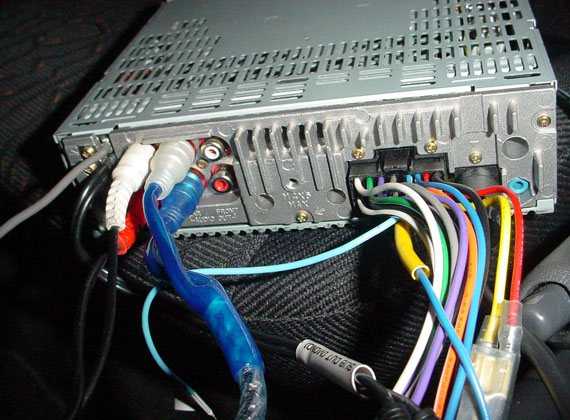

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Сложный способ подключения

Как закрепить автомагнитолу Ваз

Данный способ более правильный:

  • Красный провод магнитолы ведем и на кнопку в разрез. Здесь все ясно. В разрез красного провода вешается стандартная кнопка, имеющая вкл/выкл. Такой способ подключения хорош тем, что магнитола будет всегда работать. Если же подразумевается оставить автомобиль на длительную стоянку, просто отключаем кнопкой подачу тока.
  • Можно сделать через кнопку переключения между постоянным плюсом и после зажигания. Это означает задействование кнопки аварийной ситуации. При этом, если кнопка будет нажата – на магнитолу пойдет постоянный плюс от АКБ или прикуривателя, если же не нажата – пойдет плюс от зажигания.
  • Можно через сигнализацию. Это стандартная схема, подразумевающая подачу плюса и его автоматическое отключение от сигнализации.

Если в Ваз 2110 стоит двухпроводной соленоид, который срабатывает на закрывание/открывание, изменяя полярность для каждой операции, то работа будет проходить следующим образом.

  • Когда откроются двери, плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Тем самым, обеспечивается постоянное питание от АКБ через выводы контактов и второго реле. Другими словами, магнитола автоматически подключается к питанию.
  • Что касается отключения магнитолы, то оно пройдет так. Срабатывает второе реле и отключается цепь питания – первое реле/магнитола. Таким образом, реле переходит в обесточенное состояние.

Замер утечки тока

В нашей статье мы не будем подробно останавливаться на замере утечки, а приведем лишь общие рекомендации, как и что делать. В основном, все будет касаться автомагнитолы:

  1. Мультиметр ставим на режим 10/20 Ампер.
  2. Черный щуп втыкаем в отверстие СОМ.
  3. Красный щуп в отверстие 10

Примечание. Рекомендуется для проверки вытащить батарейку из пульта ДУ телевизора и замерить ток КЗ. На самой АКБ замерять ток КЗ запрещается!

  1. Идем дальше и снимаем клемму с АКБ.
  2. Один из проводов прибора подключаем к батарее.
  3. Другой щуп ставится на снятый с АКБ провод.
  4. Смотрим на значение и определяем.

Примечание. Если ток утечки идет от автомагнитолы, то, скорее всего, значение будет 520 мА.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Размер магнитолы для 2108-2115

Мультимедийные системы делятся немецким стандартом DIN 75490 от 1984 года по размерам посадочного гнезда:

  • Тип 1Din. Ширина неизменна для всех авто – 178 мм, высота – 50 мм. Система ловит радио, воспроизводит треки с дисков, поддерживают DVD-формат. Для последней функции автомагнитола оборудована 3,5-дюймовым дисплеем.
  • Тип 2Din. Ширина девайса остается прежней, высота – 100 мм, что позволяет устанавливать 7-дюймовый сенсорный дисплей.

Размер магнитолы

Стандарт не определяет глубину аппаратов, но для аудио приборов с дисками она составляет 16 см. Оба типа – полноценные мультимедийные системы, с помощью которых в машине смотрят фильмы, прослушивают треки, воспроизводят информацию с USB-накопителей и SD-карт. Самое главное, мультимедиа оснащаются GPS-модулем.

Разъемы

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы.Следует их уметь различать:

  • Простые разъемы.
  • Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все.Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Как провести плюс

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

  • Черный провод заземляется.
  • Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
  • Красный провод предназначен для включения магнитолы от замка зажигания.
  • Синий провод предназначен для включения антенны либо другого устройства.
  • Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Замер утечки тока

В нашей статье мы не будем подробно останавливаться на замере утечки, а приведем лишь общие рекомендации, как и что делать. В основном, все будет касаться автомагнитолы:

  1. Мультиметр ставим на режим 10/20 Ампер.
  2. Черный щуп втыкаем в отверстие СОМ.
  3. Красный щуп в отверстие 10

Примечание. Рекомендуется для проверки вытащить батарейку из пульта ДУ телевизора и замерить ток КЗ. На самой АКБ замерять ток КЗ запрещается!

  1. Идем дальше и снимаем клемму с АКБ.
  2. Один из проводов прибора подключаем к батарее.
  3. Другой щуп ставится на снятый с АКБ провод.
  4. Смотрим на значение и определяем.

Примечание. Если ток утечки идет от автомагнитолы, то, скорее всего, значение будет 520 мА.

Разъемы

Как подключать автомагнитолу на ваз 2110

Как известно, в головных устройствах используются различные разъемы. Следует их уметь различать:

  • Простые разъемы.
  • Разъемы международного стандарта или ISO.

Второй вариант более удобен, так как подключать через него магнитолу легко. И даже в случае замены штатной автомагнитолы на новую, достаточно будет перетыкнуть штекер и все. Что касается индивидуальных разъемов, то здесь немного сложнее. Придется либо покупать переходник под ISO, либо обрезать провода. Подключение же происходит обязательно через специальную схему индивидуального разъема.

Схема индивидуального разъема автомагнитолы на примере Ауди

Как провести плюс

Как подключить автомагнитолу в ваз 2110

Плюсовой провод играет важную роль при подключении автомагнитолы. Его нужно обязательно подключать грамотно и рекомендуется брать провод непосредственно с АКБ, используя промежуточный предохранитель.

Если рассмотреть подключение в виде схемы, то это будет выглядеть вот так:

  • Черный провод заземляется.
  • Желтый провод протягивается к АКБ, создавая силовое питание в плюс 12 вольт.
  • Красный провод предназначен для включения магнитолы от замка зажигания.
  • Синий провод предназначен для включения антенны либо другого устройства.
  • Обязательно использование диодов. Подойдут любые и можно даже слаботочные типа КД522Б.

Монтаж

Установка автомагнитолы осуществляется в такой последовательности действий:

  1. Требуется убрать крышку под часами и маршрутной компьютерной аппаратурой.
  2. В прямоугольное окошко вставляется металлический корпус устройства, который фиксируется с помощью язычков треугольной формы.
  3. Затем соединяются разъемы антенны и питания с главным устройством посредством переходников либо напрямую.
  4. Корпус необходимо установить в монтажный канал до сцепления фиксаторов.
  5. В завершение проверяется корректность работы оборудования и устанавливаются декоративные пластины из полимеров.

При эксплуатации технического устройства важно контролировать утечку тока в связи с установкой дополнительного прибора. Разрешенная минимальная потеря тока достигает около 50-80 мА

При превышении показателя требуется выполнить осмотр и ремонт техники.

Проводим плюс

Плюсовой провод – важная составляющая процесса подключения магнитолы в автомобиль. Его монтировка должна выполняться грамотно. Лучше брать для этих целей провод, оснащенный дополнительным предохранителем. При этом его размер не должен быть меньше, чем сам разъем. Известны случаи, когда подобный провод устанавливается от прикуривателя. Этот вариант не стоит практиковать. Он подходит только для тех случаев, когда другой вариант монтажа нет возможности использовать.

Подключение данного провода может проходить по такому принципу:

  1. Присоединение провод черного цвета;
  2. К АКБ направляется желтый. Это позволит получить необходимое питание;
  3. В замок зажигания подсоединяется красный. Это обеспечит работу магнитоле;
  4. Синий отвечает за антенну и предназначен для ее подключения;
  5. Необходимы диоды. Они могут быть любого типа.

Как установить само устройство

Установка магнитолы в Приору производится в штатное гнездо, рассчитанное на монтаж обоймы стандарта 1 Дин. Металлическая шахта вставляется в прямоугольное отверстие, а затем крепится при помощи металлических усиков, которые отгибаются отверткой. Затем владелец подключает кабели и антенну, а затем устанавливает корпус головного устройства в шахту до момента срабатывания боковых пружинных фиксаторов. Монтажные работы завершаются установкой декоративной пластиковой рамки и фронтальной панели, затем производится тестирование оборудования.

Для встраивания в Lada Priora 2-Din-магнитолы потребуется доработать конструкцию автомобиля:

  1. Снять аккумулятор с автомобиля, а затем аккуратно отделить пластиковую крышку с воздушными каналами, находящуюся в центре приборной панели. Деталь удерживается пластиковыми клипсами, для снятия используется монтажная лопатка. Вместе с крышкой извлекаются соединительные кабели, которые прикреплены к задней части крышки.
  2. Отсоединить штекеры от фиксирующих площадок (расположены на тыловой стороне ящика для мелких предметов), а затем подсоединить переходник для мультимедийного проигрывателя.
  3. Подключить переходник к магнитоле и вывести дополнительный шнур питания (для провода красного цвета).
  4. Восстановить питание бортовой сети автомашины и проверить корректность работы дополнительного оборудования при разных положениях ключа в замке.
  5. Вырезать окно в пластиковой накладке, соответствующее габаритам корпуса мультимедийного центра. Для резки используется ножовка по металлу, кромки дорабатываются при помощи напильника.
  6. Вставить металлическую обойму, которая фиксируется отгибанием треугольных усиков.
  7. Установить накладку на штатное место, проведя жгут проводки через монтажную шахту в салон машины. Если на машине отсутствует антенна, то необходимо смонтировать устройство и проложить отдельный коаксиальный кабель. Шнур проводится через верхнюю часть салона под накладками стоек и обшивку потолка. Прокладывать кабель по полу салона не рекомендуется, поскольку пассажиры будут задевать проводку ногами.
  8. Если в конструкции головного устройства используется тыловой разъем USB, то штекер может быть установлен в перчаточном ящике или на поверхности центральной консоли.
  9. Установить на место все снятые детали, а затем проверить работу магнитолы.

Будет полезно: Как снять бензобак на форд фокус 2

Если планируется замена штатной магнитолы в машине Приора 2 (выпуск после 2003 года), то производится снятие чехла рычага переключения скоростей, что позволит отвернуть шурупы крепления накладки (дополнительные винты находятся в нише подстаканника). Центральная крышка крепится винтами, расположенными под заглушкой гнезда магнитолы, блоком переключателей и нишей подстаканника. После снятия штатного пластикового кармана необходимо закрепить монтажную шахту проигрывателя к каркасу панели, кабель антенны вытягивается из ниши под бардачком.

Правильное подключение магнитолы

Хоть консультации продавца и важны для выбора акустического оборудования, но вам необходимо знать о некоторых нюансах касательно установки магнитолы на ВАЗ 2114. Магнитолы бывают двух типов 1DIN и 2DIN.

В ВАЗ 2114 место заготовлено под 1DIN прибор, поэтому если вы захотите приобрести 2DIN, придется переделывать козырек торпеды под потребности нового устройства. 2Дин распространены в Америке, Корее, Китае и Японии, а европейские авто, как и ВАЗ 2114 в основном укомплектованы 1DIN магнитолой. Поэтому проблемы выбора одного или другого варианта не существует.

В верхнем ценовом сегменте стоит ориентироваться на: Pioneer, Kenwood, JVC, Alpine, Nakamichi, Blaupunkt. Продукция этих компаний отличается высочайшим качеством звука, но и стоит некоторых денег.

Если такое решение вам не по карману или вы хотите сэкономить, но значительно терять в качестве звука не согласны, подберите себе вариант из модельного ряда: Sony, Mystery, Prology. Если вы не обладаете музыкальным слухом и впоследствии не планируете проводить автопати, с использованием акустики своего авто, то разница окажется для вас незаметной.

Выбор магнитолы

Какой машине отдать предпочтение

Lada 110 – хороший выбор для своего времени (более 10 лет назад). Но, к сожалению, авто не достигло приемлемого уровня с точки зрения качества.

Плюсы:

  • хорошая аэродинамика;
  • доступная цена.

Минусы:

  • очень посредственное качество исполнения и сборки, особенно кузова;
  • довольно высокий уровень шума;
  • «медленная», «заторможенная» и неуверенная езда;
  • неудобный руль.

У ВАЗ-2110 есть свои поклонники и масса обзоров в интернете. Авто далеко от идеала и имеет множество недостатков. С другой стороны, за такую стоимость выбрать что-то лучшее просто невозможно.

Лада Приора – довольно удачная смена стиля, но модель была бы актуальнее на 5-6 лет раньше.

Плюсы:

  • более современный внешний вид;
  • хорошее качество кузова;
  • подушка безопасности;
  • лучшая управляемость благодаря жёсткости кузова.

Минусы:

  • традиционно низкое качество;
  • неудобные сиденья для высоких водителей и пассажиров;
  • незначительные недочёты в эргономике.

Lada 2170 (Priora) – это шаг в правильном направлении, правда, очень небольшой и запоздалый. Улучшения видны только тем, кто не пробовал хорошую иномарку, а таких водителей становится всё меньше и меньше. Другими словами, у Приоры есть много преимуществ перед «десяткой», но только владельцы «первой десятки» смогут оценить их в полной мере.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.

Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
