Пятиступенчатая коробка устройство схематическое ваз 2113-2114-2115

Корзина сцепления

Со временем корзина сцепления выходит из строя на всех автомобилях с механической трансмиссией. Бывает из-за износа, а бывает ломаются лепестки или так называемый «паук». Начну, пожалуй с «паука», это механически закрепленный выжимной подшипник на нескольких растяжках (сделано так на некоторых ВАЗ), если растяжку рвет, то она не может эффективно закрепляться на корзине – передачи не включаются.

Далее ломает лепестки коробки, либо они ослабляются. Это приводит к тому, что отжать диск сцепления очень сложно, практически не возможно. Поэтому «скорости» не переключаются – просто меняем корзину.

НУ и последнее износ, диска корзины. Внутри у нее есть металлический диск, со временем особенно от большого пробега, там образуется выработка. При «трогании» машину будет трясти, а если износ очень большой, то передачи могут не переключаться.

В любом случае, нам нужно менять корзину сцепления.

Замена масла в механической коробке передач

Для начала следует подготовить нужное количество масла и старую емкость для «отработки». Стандартный объем для пятиступенчатых коробок – это 3.3 литра. Процедура замены масла не представляет собой сложностей, выполнить ее можно самому. Заливается оно через щуп. Предварительно рекомендуется «прогреть» коробку, чтобы масло стало более жидким (особенно в зимнее время). Предварительно очищаем поверхность сливной и заливной (как правило, это откручиваемый щуп) от грязи. После снимаем резиновую заглушку и при помощи проволоки очищаем само отверстие. Подставляем емкость для старого масла. Ее можно изготовить из ненужной пластиковой канистры, вырезав ее боковую часть ножом.

Привод и тросики сцепления

У заднеприводных моделей (ВАЗ 2101 — 2107) передачи включаются по средствам гидравлики. То есть когда вы нажимаете сцепление, жидкость толкает поршень, который в свою очередь толкает вилку сцепления, которая отводит диск. У переднеприводных моделей (ВАЗ 2108 — 2115), гидравлической связи нет, тут все делает механика, а точнее тросик сцепления, который соединен с педалей. Если у вас потек рабочий цилиндр на заднеприводном автомобиле или порвался тросик на переднеприводном автомобиле, то передачи на авто включаться не будут. Банально не будет работать «вилка». Просто проверяем и меняем поврежденные части.

Третья передача

Рис. 36. Третья передача

При переключении второй передачи на третью начинающие водители очень часто допускают серьезную ошибку.

Путь «Б–В» (рис. 36) шарик должен пройти под воздействием пружины, а не руки водителя!

Вы должны сделать не три, а всего лишь два движения с короткой паузой, отведенной для самостоятельной работы пружины.

Вот Ваши действия: короткий толчок в шарик вперед – пауза – и опять короткий толчок вперед.

«А что, трудно мне самому что ли, передвинуть шарик направо?»

Не трудно, если Вы уже «намотали» на колеса не одну тысячу километров и «набили» руку. Хотя и тогда не стоит тратить свою энергию на лишнее действие.

Если Вы хотите получить именно третью передачу, а не первую или пятую, то советую не забывать о пружине.

Почему передачи переключаются туго и нечетко?

Мы рассмотрели неисправности при включении передач, связанные со сцеплением и КПП. Но не менее важную роль в плавности смены ступеней отыгрывает состояние кулисы. По типу конструкции все виды механизмов переключения передач можно разделить на 2 вида:

  • шарнирно-тяговый вид. Рычаг переключения соединяется с рычагом выбора передач внутри КПП передач через систему тяг и шарнирных соединений. В кулисе такого типа часто изнашиваются втулки в местах соединения элементов, вкладыши основания кулисы. Если реакция механизма выбора передачи под капотом намного меньше амплитуды перемещения рычага, то причину нечеткого переключения следует искать в салоне. Снимите кожух и осмотрите механизм на предмет изношенных резиновых уплотнений, пластиковых или металлических втулок. Чаще всего причина тугих и нечетких переключений в износе участка кулисы от салонной тяги до рычага выбора передачи внутри КПП. Решается проблема частичной заменой механизма и установкой ремкомплекта кулисы. В критичных случаях и вовсе не включаются некоторые передачи, вместо 1 включается 3, а 2 ступень легко перепутать с 4;
  • тросовый привод. Рычаг переключения в салоне соединяется с рычагом выбора передач внутри КПП через систему тяг и тросов. В случае закисания тросов или их подмерзания в зимнее время передачи переключаются туго. При растягивании тросов увеличивается ход рычага, поэтому переключения становятся тугими и нечеткими.

Каждый из видов кулисы требует правильной установки, а нередко и регулировки.

Первая скорость не фиксируется

Во время начала движения с места на первой скорости, особенно с трудного грунта типа песка и снега, приходится придерживать рычаг переключения передач, поскольку самостоятельно он не держится, передача отключается на нейтралку. Причин этой поломки может быть три:

  • ослабла кулиса и не фиксирует вилку;
  • износ шестерни и муфты;
  • смещение двигателя на подушках и выбивание коробки.

Следует полностью проверить состояние крепежа всех деталей и узлов. Коробка скоростей жестко закреплена на двигателе. Однако при скольжении мотора на подушках, первую скорость может выбивать. Подтяните все болты и проверьте жесткость крепления на кузове. Такую работу можно сделать самостоятельно.

Закрепите более жестко кулису на рычаге переключения, выберите люфт, ведь именно она отвечает за фиксацию рычага в нужном положении. Для этого вам необходимо поставить машину на яму. Откроете крышку и проведите ревизию

Особое внимание уделите состоянию зубчатого зацепления

При износе шестерни могут проскальзывать и выскакивать, не передавая вращательный момент. Когда прижимаете рычаг рукой, то муфта прилегает насильственно и происходит зацепление.

Новая коробка

Бывают проблемы, когда забрали машину с СТО, а у коробки передач Ваз 21093 скорость не включается. При этом, когда двигатель не работает, рычаг переключения ходит плавно, без треска. Стоит автомобиль завести, как перестают включаться передачи. Прежде всего, проверьте перемещение шестерни и вилки по шлицам – вдоль оси вала

Поскольку вы вскрыли коробку, то обратите внимание на положение ведомого диска, правильно ли его поставили

При обнаружении неисправностей вскоре после обслуживания автомобиля на сервисе, не стоит самостоятельно возиться с ней. Отправляете свой автомобиль обратно, и пусть слесаря находят и исправляют свои косяки самостоятельно. Помните, что за переделку некачественного ремонта вы платить не должны.

Недостаточное количество смазки

Несмотря на то, что при нехватке смазки в МКПП передачи всё-таки включаются, переключить их бывает достаточно сложно, так как шестерёнки не могут полноценно зацепиться друг за друга. Кроме того, недостаточное количество смазки со временем может вывести из строя даже синхронизаторы.

Поэтому, услышав при переключении передач неприятный металлический скрежет, проверьте уровень масла в МКПП и осмотрите её на предмет наличия потёков. Если таковые присутствуют, осуществите замену всех прокладок и уплотнителей. Не лишним будет поменять заодно и сальники, расположенные в хвостовике и на первичном валу.

Пятая передача

Рис. 38. Пятая передача

Современные автомобили оборудуются пятиступенчатыми коробками передач. Пятую передачу часто называют «повышающей». При движении с большой скоростью она позволяет двигателю работать в щадящем режиме, а водителю экономить топливо.

О тактике переключения передач мы с Вами поговорим чуть позже, а пока надо научиться включать и выключать пятую передачу (рис. 38).

Коридор пятой передачи выходит за пределы предыдущей схемы. Поэтому для ее включения необходимо соблюдать определенную последовательность:

  1. Выталкиваем шарик из «ямки» четвертой передачи, и пружина тотчас ставит его в нейтральное положение (рис. 38, поз. 0);
  2. Преодолевая встречное усилие пружины, переводим шарик в нейтральное положение, расположенное в третьем коридоре, и слегка упираемся в стенку (рис. 38, поз. 0″). При этом пружина как бы выворачивается в другую сторону и будет пытаться вернуть шарик в основной коридор;
  3. Далее уже известное действие. Сначала движемся по коридору до «ямки», затем роняем в нее шарик, и у нас – пятая передача.

Выключается пятая передача так же, как и все другие – одним коротким движением кисти руки, лишь помогая шарику выбраться из «ямки». Дальше пружина сама ставит его в нейтральное положение между третьей и четвертой передачей в основном коридоре.

Регулируем КК

Если уж у вас вышло заменить агрегат самостоятельно, то и обращаться к мастеру за ее регулировкой смысла не имеет. Правда сделать это самому будет весьма сложно, лучше попросить кого-то из знакомых.

Существует два метода по настройке свежеустановленной кулисы:

  1. По задней передаче – садим товарища за руль и просим его включить заднюю передачу. Устанавливаем рычаг в наиболее удобное, по вашему мнению, положение и лезем под машину, где ставим рычаг на место задней передачи и затягиваем хомут.
  2. По первой передаче – если не выходит воткнуть заднюю, вставляем первую. Ослабляем хомут как в первом случае, но в этот раз мы должны провернуть привод, сделать это нужно так, чтобы он дошел против часовой стрелки до упора пластикового фиксатора, после чего фиксируем хомут.

Эксплуатация, ремонт и обслуживание

Чтобы исключить ремонт КПП ВАЗ-2114, производитель рекомендует производить регулярную замену масла. Вообще, большинство механических трансмиссий являются необслуживаемыми. То есть срок замены смазки является ресурсу самой КПП. Но это касается автомобилей импортного производства. Относительно «Самары» можно сказать, что для нормальной работы шестерен нужно менять масло в КПП. ВАЗ 2114 тому не исключение. Производитель выделяет срок в 60 тысяч километров. Также рекомендуется менять его после длительного простоя. Например, после «зимовки» автомобиля в гараже или на улице. В отличие от моторного, трансмиссионное масло имеет большую вязкость. Для автомобиля ВАЗ-2114 она составляет 80W-85.

Что может навредить трансмиссии и почему?

Как вы уже поняли, перескакивать через передачу, при переключении – можно. А чего нельзя делать? Вот перечень того, как не стоит эксплуатировать механическую трансмиссию:

  1. Запрещается перескакивать на вторую и даже третью передачи, двигаясь на скорости 110 – 120 км/ч. При скачке, вы услышите страшный скрежет шестеренок. Такой маневр полностью выведет из строя синхронизатор. К тому же, есть большая вероятность что автомобиль на такой скорости занесет.
  2. Нельзя разгоняться до большой скорости на первой передаче и сразу переключатся на четвертую. Для коробки ничего страшного в таком действии нету, но вот двигателю будет очень сложно. При такой эксплуатации, его ресурс составит не более 80 тысяч км.
  3. Категорически запрещено начинать движение со второй, а тем более с третей передачи. Помните, что трогаясь на повышенной передаче, вы дольше жжете сцепление, уничтожая фрикционную поверхность его диска. Сцепление будет сильно пробуксовывать, а стартовать под горку с минимальным уклоном, будет просто нереально!

На сегодняшний день большинство современных автохолдингов, делают первую передачу максимально короткой, используя ее лишь для полноценного старта. Это помогает достичь плавного ускорения и снизить расход топлива.

Коробка «хрустит» при переключении

Хрустом называют характерный посторонний звук, возникающий при переключении передач. Причины этого явления:

  • неисправности сцепления и привода его выключения, из-за которых при выжиме педали ведомый диск остается в зацеплении с маховиком (нередко в таких случаях говорят, что сцепление «ведет»). Звуки при переключении передач нередко сопровождаются тугим ходом кулисы, поэтому для смены ступеней нужно приложить довольно большое усилие;
  • недостаточное количество масла в коробке передач;
  • неправильная регулировка тросикового привода выключения сцепления;
  • износ синхронизаторов в коробке передач.

Ваз 2109 не включается задняя скорость

Расположение задней скорости в крайнем положении чаще всего приводит к ее отказу включаться. Поскольку на нескольких моделях стоят совершенно одинаковые коробки, то и у Ваз 21093 не включается задняя скорость по той же причине. Это может быть короткий рычаг и кулиса недостает до нужного положения.

Достаточно посмотреть на фото коробки скоростей снизу, чтобы определить причину. Ремонт следует проводить на яме, поскольку все придется делать снизу. Вам надо ослабить кулису. Выставить шестерни в зацепление задней передачи и затянуть крепление болта. Рычаг должен быть на положении задней скорости.

Основные проблемы и их устранение

Если предыдущие методы проверки ничего не дали и неисправность, спровоцировавшая проблемы с включением передач на МКПП не определена, значит нужно осмотреть состояние, в котором находится корзина сцепления. Главным толчком для этого должно стать то, что передачи перестают включаться именно на заведённом двигателе.

Выжимной подшипник – При нормальном состоянии его перемещение по первичному валу должно быть ничем не затруднено. В том случае, если его начинает заклинивать в некоторых местах и он двигается по ним с трудом, значит причина в нём. Однако, не стоит переживать, так как решается она простой заменой проблемной детали.

Износ диска – Для того чтобы определить насколько сильно он износился, разберите корзину и оцените его состояние визуально. На фрикционных накладках должен отсутствовать нагар, а клепки под диском должны быть не видны. В том случае если одна из данных проблем присутствует, диск потребуется заменить. Скорее всего, после данной процедуры проблема с включением передач будет решена.

Неисправность самой корзины – При длительной эксплуатации автомобиля так называемые «лепестки» составляющие корзину сильно изнашиваются, в результате чего они становятся весьма восприимчивыми к высоким температурам и уже не справляются с отводом прижимного диска. Зачастую для определения состояния, в котором находятся лепестки достаточно простого, визуального осмотра – её лепестки будут деформированы или на них отразятся следы перегрева. Корзину в таком случае придётся заменить.

Гидроусилитель – Если в системе не хватает жидкости или в ней присутствует воздух передачи на МКПП могут периодически не включатся. Для диагностики осмотрите бачок и осмотрите все элементы привода, включая шланги, трубки и выжимной цилиндр. Все выявленные участки с утечками необходимо будет устранить и прокачать систему.

Принципы работы

Прежняя коробка с модернизацией

Новая конструкция — это прежняя коробка передач со значительной модернизацией. Предыдущая конструкция нам известна своими недостатками: большие ходы рычага, затрудненное включение и низкий виброкомфорт.

Коробка передач с тросовым приводом не является новым типом. Устройство можно смело назвать обновленной версией прежней конструкции, которую сделали более удобной, усовершенствовав ее. Из этого следует, что водителю, привыкшему к прежней версии коробки, не будет нужно переучиваться. Для тросовых КПП, изменен диаметр сцепления, увеличенного с 200 до 215 мм. Стартер перенесли, установив его вдоль двигателя.

Два троса при взаимодействии с коробкой будут гасить на себе передающиеся колебания. Это сделает переключение более мягким, а также уменьшит ход ручки КПП. Тросовая конструкция позволяет переключениям быть четкими, а не жесткими. К тому, существенно сократился ход рычага переключения. Тросовый привод превосходит другие решения конструкций в плане сезонных изменений в погоде. В результате замены тягового на тросовый привод уменьшилось количество заливаемого масла на 30% благодаря переносу механизма выбора передач наверх из нижней части.

Сильный мороз способствует сгущению масла. Привычная коробка передач требует больших усилий для запуска двигателя. Но механизм троса устраняет эту проблему, поскольку механизм переключения не погружен в масло, так как находится сверху.

Использование тросового привода способствует значительному сокращению продольного движения – до 13 см, а поперечного – до 9 см. Конструкцию сделали надежной и максимально оптимизированной. Это тип коробки передач хорош для авто с двигателями большой мощности. Так как сцепление было увеличено, то и момент у него достаточно высок.


Коробка с модернизацией

Качество переключений и виброкомфорт машины

Коробка передач относится к сложным агрегатам. Как утверждают многие автолюбители, переключение скоростей — операция непростая. Со временем каждый водитель набирается опыта в управлении автомобилем. Но в период адаптации огромная нагрузка ложится на трансмиссию. Водители, которые не уверенны в себе, во время переключения передачи часто забывают нажать на педаль.

Конструкция коробки дает возможность в меньшей степени воздействовать на саму коробку из-за уменьшенного количества ходов. Ко всему, устранены возможности утечки масла. Производители автомобилей считают, что такой вариант коробки не повлияет на стоимость авто.

Отзывы об обновленной коробке передач подтверждают факт бесшумности при запуске двигателя и во время отпускания сцепления. Автолюбители говорят о легком включении и отсутствии вибрации. Многие пользователи сходятся на том, что теперь передачи приятно переключать. В отзывах некоторые автомобилисты указывают на то, что в движениях рычага почти ничего не изменилось, но зато он не болтается и тихо перещелкивает благодаря отсутствию люфтов в приводе.

Существенно снизились усилия включения передач. По мнению тех, кто уже использует новую коробку, есть небольшой недочет: приходится немного тянуться за 5 передачей, а задняя иногда недовключается. Но в целом, обновленная трансмиссия значительно повышает качество переключений и виброкомфорт машины.


Обновленная трансмиссия

Не включаются передачи. Проявляется на заведенном двигателе – основные проблемы

Как вы уже поняли, речь пойдет именно про механическую «коробку» и про включение передач (а точнее не включение) именно на ней. Опыт в этой сфере у меня достаточно большой, лично я сам ремонтировал такие автомобили как ВАЗ 2114, ВАЗ 2110 (да и вообще 10 – е семейство). Сказать, что есть глобальные различия у иномарок, так их особо – НЕТ! Так что если у вас не «подрубаются скорости» значит, причины могут быть схожими. В общем, статья будет полезной, в конце как обычно видео …

Ко мне на бог приходит достаточно большое количество таких вопросов, особенно от начинающих водителей наших ВАЗ! Особенно с переднего привода, ведь заднеприводных машинах рычаг был установлен в самой МКПП. Сразу хочу всем ответить — проблема не включения может быть не всегда кардинальной! Зачастую дело в мелочи, просто от времени у вас что-то разболталось или открутилось, как правило такое происходит в 50% случаев.

Поэтому я постараюсь разбить материал на две больших составляющих – простые и сложные неисправности.

Предлагаю начать именно с простых неисправностей.

Вилка

Теперь рассмотрим более сложные неисправности, из-за которых на заведенном двигателе не включаются передачи

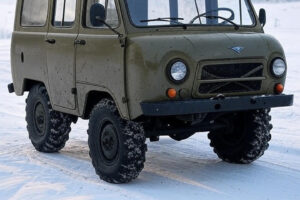

УАЗ тоже подвержен данной поломке, поэтому не стоит обделять вниманием и вилку. Так, на большинстве задне- и полноприводных автомобилей передачи включаются посредством гидравлики

Когда водитель нажимает на педаль сцепления, срабатывает выжимной поршень, который толкает жидкость под давлением. В результате вилка отводится в сторону, а диск – разъединяется. Осмотрите состояние самой вилки и проверьте герметичность системы. Если в бачке постоянно уходит уровень (кстати, для сцепления используется «тормозуха»), возможно, порвался пыльник рабочего цилиндра сцепления. Из-за этого мы получаем неполный выжим вилки. Последнюю тоже иногда обламывает, особенно на «ГАЗелях». Выглядит это дело следующим образом:

Первая передача

Рис. 34. Первая передача

Первая передача включается следующим образом. Сначала, из нейтрального положения (рис. 34, поз. «0»), преодолевая усилие пружины, шарик надо перевести налево в соседний коридор и слегка упереться в стенку (рис. 34, поз. 0′).

Затем Вы передвигаете шарик вперед вдоль стенки левого коридора. Достигнув края «ямки» в конце этого коридора, шарик благополучно сваливается в эту «ямку», и у Вас получается – первая передача.

Несмотря на усилие растянутой пружины «ямка» в состоянии удерживать шарик в этом положении до тех пор, пока Вам не понадобится другая передача.

Еще раз о том, как включить первую передачу. Надо сделать два конкретных движения:

  1. Налево – от нейтрального положения до стенки левого коридора, без «дикого» усилия и попытки проломить стенку;
  2. Вперед – вдоль стенки левого коридора до падения шарика в «ямку» первой передачи в конце коридора.

Теперь о том, как выключить первую передачу. Если учесть, что пружина сейчас находится в растянутом состоянии, то достаточно лишь слегка подтолкнуть шарик из «ямки» назад. А дальше пружина сама проведет шарик по двум коридорам и поставит его в исходное нейтральное положение между «ямками» третьей и четвертой передачи.

Иными словами, выключается первая передача – одним конкретным, коротким, легким движением кисти руки назад.

Таким образом, мы сейчас с Вами благополучно включили и выключили первую передачу.

Дальше будет совсем несложно, надо только постоянно помнить о пружине и коридорах.

Задняя

Что касается последней, ее передаточное число составляет 3.53. Задняя скорость обеспечивает вращение вала трансмиссии в противоположную сторону. Для этого ей нужен дополнительный вал с отдельной шестерней. В результате число пар шестерен меняется на нечетное, а крутящий момент меняет свое направление. Также данная передача лишена синхронизатора – на скорости ее включить не получится. КПП ВАЗ-2114 имеет передачу с равным передаточным числом, которое составляет 0,941. Это четвертая скорость. Таким образом, вторичный вал трансмиссии вращается с таким же усилием, как и вторичный. То есть угловая скорость вращения двух элементов одинакова. Ее автомобилисты называют «прямой».

Переключение передач на механике без рывков

Обгон автомобиля тоже необходимо совершать с пониманием правильного алгоритма действий. Если вы догнали автомобиль, который собираетесь обойти на трассе, для начала сравняйте вашу скорость с машиной впереди и понизьте передачу. Оптимальным вариантом для обгона является третья ступень, она наиболее динамична и позволяет сделать рывок без особых проблем. Далее просто совершите маневр, когда на трассе образуется достаточный для этого просвет.

Если вы начинающий водитель и еще не привыкли к устоявшимся терминам, то сразу скажу: переключение передач вверх означает переключение с первой на вторую, со второй на третью и так далее. Переключение вниз, соответственно, с пятой на четвертую, с четвертой на третью и так далее.

Сборка сцепления

Если для того чтобы обнаружить проблему с включением передач вам пришлось разбирать сцепление, выполняя его обратную сборку будьте предельно внимательными

Все соединения, на которых есть резьба, затягивайте с максимальной осторожностью. И обязательно центрируйте сцепление перед тем, как осуществить установку МКПП

Для этой цели можно воспользоваться как специальным инструментом, так и первичным валом, который придётся снять со старой коробки передач.

Когда плохо переключаются передачи, вождение авто становится не только неприятным, но и небезопасным. Рассмотрим основные причины того, почему плохо переключаются передачи или совсем не переключаются. А так как коробка автомат и мкпп слишком сильно различаются, будем рассматривать их раздельно.

Как трогаться на подъеме

Для начинающих водителей механическая коробка доставляет не мало трудностей в городском потоке. Одной из главных проблем – процесс начала движения в горку, тем более, если стоите на светофоре. Педали три, а ноги две. Отпуская педаль тормоза, машина может скатиться на бибикающего сзади.

Давайте рассмотрим, как можно начать движение в горку, используя только коробку передач, не перенося ногу на акселератор:

  1. Одна нога на сцеплении, вторая на тормозе. Включаем первую передачу
  2. Держим тормоз, чтобы машина не укатилась
  3. Плавно поднимаем ногу до того момента, как произойдет сцепление коробки и двигателя. Это как трогаться с места. Почувствуется легкая дрожь на руле или рычаге КПП, обороты двигателя понизятся, он станет работать «натужно», звук измениться. Останавливаем ногу в этом положении. Если сейчас отпустить тормоза, то машина не покатится, ее будет держать коробка
  4. В этом момент переносим ногу на педаль газа, слегка нажимаем ее, чтобы добавить топлива и приподнять обороты, смотрим на тахометр. Оставляем ногу на прижатой газульке
  5. В этот момент плавно отпускаем педаль сцепления, и машина начнет движение. Если она попытается заглохнуть или начнет дергаться, нужно чуть-чуть добавить газа. Если сильно нажать, обороты двигателя поднимутся до больших значений, и вы в салоне почувствуете запах тухлых яиц. Это будут не ваши, это горит сцепление.

Чтобы не спалить диск сцепления нужно все делать плавно, не задирать обороты, потому что, в момент, когда вы держите машину на спуске при помощи двигателя и коробки передач, диск сцепления полностью не прижат к ведущей шестерни. Вы наваливаете оборотов, эта шестерня крутиться с сумасшедшей скоростью, плотного контакта диска с ней нет.

Из-за высоко трения, в результате не полного прилегания, возрастает температура. Диск стирается, его срок эксплуатации резко снижается. Это и называется «Спалить сцепление». Потом различные проблемы и дорогостоящая замена.

Обслуживание и ремонт

Не зависимо от того, с каким приводом производится машина, переключение скоростей, как выражаются некоторые водители, достаточно сложная операция во время поездки. Навыки вождения приобретаются со временем. И чем чаще человек садится за руль, тем быстрее он обретает уверенность при вождении. Однако следует отметить, что наибольшую нагрузку в период адаптации испытывает коробка передач. В первую очередь это касается механической конструкции. Не достаточно уверенный водитель либо резко отпускает педаль сцепления, либо забывает ее нажать при переключении передачи.

Первым признаком того, что коробка работает в нештатном режиме, являются:

  • Сильный шум в коробке;
  • Для включения передачи требуется усилие;
  • Самопроизвольное выключение передачи;
  • Подтекание масла.

В этом случае не нужно ждать дальнейшего развития событий. Если навыков в ремонте транспортного средства нет, то не стоит получать этот опыт, используя случай покопаться в коробке передач. Поэтому не следует откладывать внеочередной визит на станцию технического обслуживания. Когда на машине установлена тросовая коробка, то вероятность поломки очень мала.

При этом надо помнить, что нет такого механизма, который нельзя привести в негодность неправильными действиями. Очень часто причинами поломки является неправильная эксплуатация автомобиля в целом, и коробки передач в частности. Свою отрицательную роль играют некачественное масло и неисправное сцепление. Использование запасных частей сомнительного производства тоже вносит свой отрицательный вклад. Точно так же как и предельный износ деталей. Надо упомянуть и невысокое качество технического обслуживания механизмов со стороны персонала СТО. Все эти особенности необходимо учитывать при эксплуатации и ремонте своей машины.

Основные причины плохого переключения передач

Среди основных причин специалисты выделяют следующие:

  • плохо отрегулирована кулиса МКПП;
  • неисправность привода сцепления (не полностью выключается);
  • дефект механизма выбора передач КПП (дефекты шестерней, подшипников и );

Первая причина, по которой передачи включаются плохо или рычаг МКПП вообще не реагирует на манипуляции водителя, может быть неотрегулированная кулиса. Кулиса — это своего рода тяга, соединяющая рычаг включения передач с коробкой передач (также рычаг с коробкой может соединяться посредством тросов).

Такую проблему решают путем регулировки кулисы или ее заменой, особенно если пластиковые втулки, находящиеся в ней, износились. Причина, описанная выше, касается только переднеприводных автомобилей, так как в случае с заднеприводными авто рычаг переключения передач подключен напрямую к трансмиссии.

Неисправность в механизме сцепления автомобиля также может стать причиной плохого включения передач:

Еще причиной не четкого включения передач может быть неисправность деталей и механизмов в коробке передач:

  • износ синхронизаторов. Чрезмерный износ синхронизаторов бывает на тех передачах, которые включаются чаще, а именно в городском цикле это первая, вторая и третья передачи.

    При движении по трассам в скоростном режиме, соответственно, изнашиваются синхронизаторы повышенных передач МКПП. Определить износ можно по характерному хрусту при включении передач. В этом случае производят замену синхронизаторов.

  • подшипники валов МКПП. Поломка встречается в основном на автомобилях с очень большим пробегом или на машинах, которые по роду своей деятельности перевозят тяжелые грузы. В одном и в другом случае подшипники МКПП подвержены повышенному износу. На начальной стадии износ подшипников проявляется появлением монотонного подвывающего звука из коробки. Если не предпринять никаких мер, тогда далее в изношенном подшипнике появляется выработка, которая приводит к осевому биению подшипника с последующим его заклиниванием. Части рассыпавшегося подшипника могут попасть в шестерни МКПП и полностью вывести ее из строя.
  • разрушение зубьев шестерен коробки передач при физическом износе либо заводском браке. При эксплуатации автомобиля с механикой возможно «выпадение» зубьев одной из шестерен коробки передач с последующим возможным разрушением КПП.

    В результате перестает включаться та передача, шестерня которой повреждена, а обломки разрушившейся шестерни могут повредить остальные механизмы МКПП.
