Предохранители и реле ваз 2114, 2115, 2113

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания. И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Почему не работает печка на ваз 2114 причины

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

Схема подключения печки

Давайте разберёмся, как в теории включается печка

Обратите внимание на рисунок:

  • 44 – мотор вентилятора;
  • 45-дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44);
  • 46-переключатель положения.

Почему не работает моторчик печки, основные причины

  1. Перегорел предохранитель.

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

  1. Плохой контакт в монтажном блоке.

Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

  1. Залипло реле зажигания.

Если у вас глючит печка, к примеру, включается только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

  1. Печка включается только на 3 положении переключателя.

Если вы столкнулись с такой ситуацией, то вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора. Дополнительный резистор отопителя. Проверка, ремонт, замена.

  1. Не работает переключатель печки  (отопителя).

Чтобы проверить  переключатель положения (под цифрой 46 на рисунке) нам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками.  Снимаем центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки ( Как снять панель приборов?), затем и делаем следующее: включаем зажигание;  замыкаем минусовой провод лампочки на массу кузова, а другую подключаем к  выходам 1-2-3 на добавочный резистор (серый, белый и красный провод на рисунке). Если лампочка горит – значит переключатель работает, если не горит, то подключаем лампу  к плюсовому проводу на переключатель положения (на рисунке это сине-жёлтый провод). Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

  1. Не работает моторчик печки (вентилятора отопителя).

Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

Источники

  • vaz-2114-lada.ru/2013/01/ne-rabotaet-ventilyator-pechki-otopitel-salona/
  • luxvaz.ru/vaz-2114/178-ne-rabotaet-pechka.html
  • autovaz-2114.ru/heating-and-cooling/pochemu-ne-rabotaet-pechka-vaz-2114-i-kak-ee-ispravit-vse-prichiny/
  • nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/ne-rabotayet-pechka-na-vaz-2114
  • drive2.ru/l/497263205706367074/

Монтажный блок нового образца ВАЗ-2113, 2114, 2115

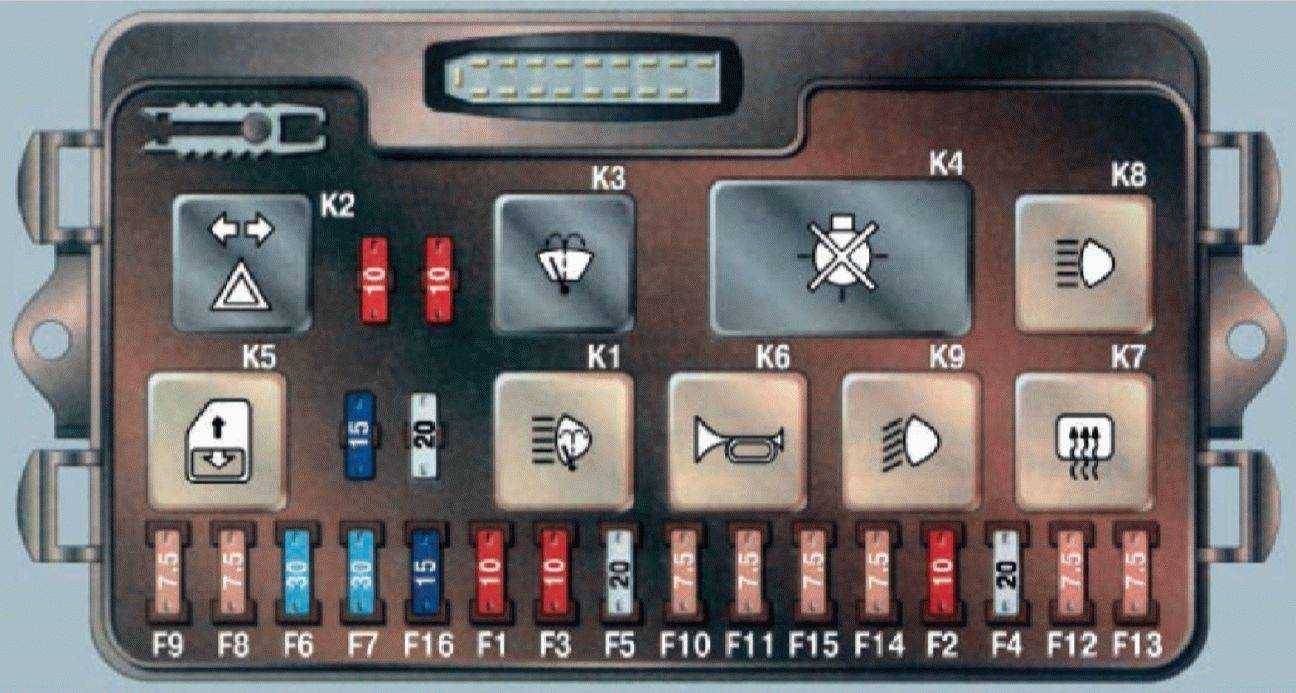

Расположение предохранителей и реле

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов.

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2 10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 7.5 Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 20 Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 7.5 Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Лампы габаритного света по правому борту
F12 7,5 Правая фара (ближний сеет)
F13 7,5 Левая фара (ближний свет)
F14 7,5 Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 7,5 Правая фара (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Блок предохранителей автомобиля ВАЗ 2114 Лада

Важная часть электросхемы Лады — это плавкие предохранители. Без них оборудование часто выходило бы из строя. В каждой машине для защитных элементов предусмотрен отдельный блок. Чтобы своевременно выявлять неисправности в схеме электрооборудования этого авто, нужно в первую очередь знать, что собой представляет блок предохранителей ВАЗ 2114.

Под капотом расположено большинство защитных элементов, еще часть — справа от центральной консоли приборов. Предохранителей в Ладе больше двадцати. Необходимо разобраться, какая у каждого из них функция, схема подключения и характеристика.

Вентилятор не включается

Причин для этого может быть несколько:

  • Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
  • Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
  • Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
  • Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
  • Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Можно ли поставить предохранитель больше мощности?

Многие из нас с вами в тот же прикуриватель, пытаются поставить предохранитель большей мощности. Делать этого не стоит — не в коем случае.

Вот меньшей мощности – можно, но зачастую это не практично, он будет постоянно перегорать, поэтому нужно использовать тот, что доктор прописал.

Собственно на этом заканчиваю, думаю было познавательно, читайте наш АВТОБЛОГ.

(7 голосов, средний: 4,86 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Что такое OBD2 и причем тут ELM327? Как ими пользоваться в машин.

Строение предохранителя

Это очень простой элемент, что хочется подчеркнуть реально компактный, что упрощает их применение в машине. Он состоит:

  • Из корпуса – обычно он состоит из пластика, редко металл, или керамика
  • Контактной группы – это две ножки (или просто контакта), которые подключаются в сеть автомобиля
  • Рабочий элемент – обычно это нить, или часть металлической пластины, которая при определенной силе тока разрушается, обычно перегорает или «испаряется».

Раньше в авто, вспомнить хотя бы наши «первые» ВАЗ, применялись цилиндрические предохранители с металлической полоской, обычно состоящей из алюминия и керамическим корпусом.

На данный момент применяется плоское строение, две плоских ножки, пластиковый корпус, и тонкая рабочая часть (обычно делается из тугоплавкого провода).

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

 Загрузка …

Функции и типы предохранителей

Защитный элемент предохраняет оборудование от поломок и сгорания во время перегрузок. При поступлении больших токов на оборудование, которое не рассчитано на них, или при коротком замыкании участок цепи под угрозой. Поэтому в цепь включаются предохранители, которые в случае угрозы разрываются и размыкают контакт.

Это достижимо благодаря уникальной конструкции элемента. Он защищен корпусом, который изготовлен из специального стекла либо сверхпрочной керамики. Внутрь встроены контакты, рабочая нить и плавкий элемент. Контакты предназначены для соединения с цепью. Плавкий элемент, изготовленный из проводника или сплава токоведущих металлов, расплавляется при прохождении через него сверхнормативного тока. При мгновенном разрыве цепи образуется электрическая дуга, которая несёт в себе опасность искры. Для того чтобы гасить дугу, в предохранитель вмонтирована нить.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

Задние фары стоп-сигнала, плафон подсветки салона

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель клаксона

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

Левая габаритная фара

Правая габаритная фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа включения дальнего света

Правая фара дальнего света

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17.3722

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

Работоспособность элементов очистки передней оптики

Работоспособность двигателя омывателя заднего стекла

Защита от поломки лампы поворотных сигналов и световой сигнализации

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

Позволяет определить работоспособность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы дальних фар

Лампы ближних фар

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

Старый БП

Работа отопительной системы

Производитель ВАЗ не стал усложнять себе и своим клиентам жизнь, сделав идентичной систему отопления на большинстве моделей своих автомобилей:

  • включая регулятор, водитель изнутри салона включает подачу антифриза на радиатор печки;
  • перед этим охлаждающая жидкость прогревается до 90 градусов (примерно);
  • после этого включается вентилятор, нагнетающий воздух;
  • у вентилятора на ВАЗ-2114 есть три режима скорости;
  • воздушный поток проникает снаружи отопительной системы внутрь, то есть в салон машины;
  • регулирующие заслонки позволяют водителю выбрать зону, куда будет направлено отопление;
  • на ВАЗ-2114 предусматривается обогрев салона, лобового стекла и ног.

Важно! Если выходит из строя вентилятор печки, то перестаёт работать вся система отопления ВАЗ-2114. Остановка вентилятора не позволяет прогретому радиатором воздуху проникать внутрь в нормальном количестве

Вместо обычных 5–10 минут на обогрев уходит несколько часов.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, под дворниками увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители. На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей. Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113

Реле включения электровентилятора

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле контроля исправности ламп стоп-сигнала и габаритных огней

Реле включения стеклоподъёмников

Реле включения звукового сигнала

Реле включения обогрева заднего стекла

Реле включения дальнего света фар

реле включения ближнего света фар

Цепи защищаемые предохранителями

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

Правая противотуманная фара

ОСНОВНЫЕ ПРИЧИНЫ ПЕРЕГОРАНИЯ ПРЕДОХРАНИТЕЛЕЙ

Частое перегорание защитных устройств в автомобиле не может считаться нормой, поскольку свидетельствует об имеющихся неисправностях. К числу наиболее распространенных проблем относятся следующие:

  • повреждение определенного электроузла либо участка проводки, в результате которого ток подается по более короткому пути с меньшим сопротивлением. Из школьного курса физики многие помнят, что в таких условиях сила тока повышается. Если защита срабатывает и плавится, электроника авто остается цела, если же не плавится, страдает уже техника;
  • скачок напряжения, образующийся в результате повышения токовой нагрузки – это часто происходит, к примеру, при блокировке электромотора, приводящего в движение определенный механизм;
  • несоответствие установленного предохранителя текущему напряжению в электрической сети авто, к примеру, если на место устройства в 5 А устанавливается модель, рассчитанная на 2 А;
  • слабый контакт предохранителя с колодкой – в этом случае оплавляется и колодка, и корпус предохранителя. Если такие случаи возникают часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего оно является крайне низким. Имеет смысл приобрести новый комплект, и заменить все предохранители в блоке, в противном случае может потребоваться замена всего блока целиком;
  • изношенность предохранителя, когда в его плавкой части образуются участки с меньшим сечением.

Конечно, конструкция плавкого «защитника» изначально рассчитана на его однократное срабатывание, но, если постоянно сгорает предохранитель, защищающий одну и ту же группу приборов – это является серьезным поводом для проведения проверки. Достаточно часто наблюдается следующая ситуация – вновь установленный предохранитель практически сразу перегорает. В этом случае автовладельцу необходимо выяснить, какой именно из электроприборов вызывает такую проблему.

В такой ситуации необязательно гнать авто на сервис, можно установить причину самостоятельно. Для этого следует поэтапно отключать все электроприборы, которые защищает «проблемный» предохранитель. Каждое отключение прибора не следует сопровождать извлечением устройства, поскольку он может перегореть. Проверять следует более простым способом – концом отвертки с изолированной ручкой необходимо коснуться клемм крепления, если наблюдается искрение, отключение потребителей следует продолжать до тех пор, пока оно не прекратится – отключенный в этот момент прибор и является причиной частой замены предохранителя.

Как правильно заменить перегоревший элемент

Извлечение блока с предохранителями

Вытаскивать из соответствующих гнёзд предохранители нужно при помощи специального пластикового пинцета, который можно найти здесь же, верхнем углу справа в блоке монтажном ВАЗ 2114. Поддевать предохранители на необесточенных цепях какими-либо металлическими предметами нельзя ввиду опасности короткого замыкания. Следует учитывать, что всегда под напряжением находятся электрические цепи звукового сигнала, сигнализации и т. д. Для обеспечения безопасности при ремонте цепей схема должна быть обесточена – нужно просто отсоединить провод от «минусовой» клеммы.

Не всегда можно визуально точно определить работоспособность предохранителей. Однозначно определиться можно будет только после «прозвона». Для этого понадобится обычный тестер, который нужно будет заранее установить в режим «прозвонки». После этого достаточно будет просто приложить две клеммы тестера к выводам подозрительных предохранителей. Если будет слышен характерный звук, предохранитель исправен – причина неисправности оборудования автомобиля не в нём, а наверняка где-то дальше в проводке или в самом приборе.

И последнее, никогда не используйте медные «вставки» либо предохранители, сила тока которых не соответствует номиналу. Используя неадекватную замену, рассчитанную на больший ток, имеется риск повреждения «дорожки» печатной платы блока и даже выхода из строя электроприбора. Недостаточно же мощные предохранители не смогут обеспечить продолжительную и бесперебойную работу потребителя тока в электросети автомобиля.
