Настройка карбюратора
На ВАЗ 2109 устанавливался карбюратор марки «Солекс» отечественной разработки и сборки. Для регулировки подачи топливной смеси в двигатель понадобиться отвертка с длинным жалом и переносной прибор для измерения частоты оборотов двигателя.
На карбюраторе имеется два регулировочных винта, один отвечает за качество, а другой винт за объем подачи топлива.
Установочными условиями для начала процедуры регулировки являются:
- отрегулированная система зажигания;
- прогретый до 90°C двигатель. (зимой 85°C)
Этапы настройки работы карбюратора:
- винт, отвечающий за объем топлива закручивают до момента, пока движок заглохнет;
- для того же винта делается два полных оборота в обратную сторону и заводится мотор;
- если мотор не заводится, винтом делается еще один полный оборот;
- на тахометре количество оборотов должно находиться в районе отметки в 1020 об/мин;
- добившись необходимого показания тахометра можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;
- этот винт необходимо вращать до момента, когда обороты достигнут отметки в 850 об/мин;
Автомобиль ВАЗ 2109, оснащается двумя типами системы питания двигателя – инжектор и карбюратор. Как известно, карбюраторная система, в связи с своей тяжелой конструкцией, более часто подвержена каким-либо неисправностям, влияющим на ходовые и технические качества автомобиля. Поэтому, в данной статье, мы рассмотрим именно карбюраторный тип питания.
Почему плавают обороты – локализация неисправности
Для начала необходимо отсечь близкие к карбюратору потенциальные источники проблемы.
- Подачу топлива оставим в покое. Он (бензин) либо есть, и мотор работает, либо его нет, и проблема холостого хода отсутствует (равно как и сам ход);
- Потенциальный виновник – засорившийся воздушный фильтр двигателя. Основная причина неровного холостого хода именно воздух, точнее кислород, поэтому первое препятствие на пути кислорода осматриваем особенно тщательно. Если вы поменяли фильтр в конце весны – он может быть забит июньским тополиным пухом. Регулярные поездки по грунтовкам, или подаренные «обочечниками» клубы пыли, закоксовывают поры фильтрующего элемента в течение месяца. Бывает, что некачественный продукт от «самоделкиных» из Поднебесной просто рвется в клочья и заглушает ошметками дроссельный узел карбюратора. В любом случае – начинаем с проверки фильтра;
- Диаметрально противоположная причина – лишний кислород. Впускной тракт двигателя внутреннего сгорания относительно герметичен. Все потоки входящего воздуха тщательно просчитаны инженерами. Это в инжекторных системах есть датчик массового расхода воздуха, и ЭБУ может скорректировать параметры смеси в зависимости от потока кислорода. На карбюраторе есть лишь механическая установка на определенный его объем. Любой несанкционированный подсос воздуха служит причиной плавающих оборотов. Порвался фильтр, пробило прокладку клапанной крышки или прохудилось уплотнение карбюратора – и неучтенный (а к тому же и грязный) воздух пошел в камеру. Подсос может быть и на штуцерах вакуумных трубок, и на системе вентиляции картера.
Если ни одна из перечисленных причин не обнаружена – обследуем карбюратор. Тем более что специального оборудования, а тем более электронных приборов не потребуется.
Функции
РХХ регулирует количество поступающего в двигатель воздуха при закрытой дроссельной заслонке. Это говорит о том, что РХХ выполняет функции автоматической регулировки заданных оборотов мотора при холостом ходу.
Также регулятор принимает участие в процессе прогрева мотора до оптимальных рабочих температур зимой. Диапазон рабочих температур у РХХ достаточно широкий — от -40 до 130 градусов по Цельсию.
РХХ, при столь важных функциях, имеет небольшие размеры и состоит из трех основных элементов:
- Шаговый электромотор;
- Пружина;
- Шток с конусообразной иглой на конце.
Статья в тему: Устройство генератора на ВАЗ 2110 (Схема)
Расположение РХХ
Некачественный бензин вреден
Многие проблемы при эксплуатации двигательной установки автомобиля ВАЗ связаны с использованием некачественного бензина. «Левый» бензин на ненадежных заправках очень опасен. Может понадобиться промывка всего бензопровода, карбюратора и, вероятно, даже двигателя. Вполне возможно, придется агрегаты разбирать, промывать, отмачивать и продувать сжатым воздухом.
Если обстоятельства вынуждают вас заправиться в незнакомом месте, соблюдайте осторожность
| О чем стоит побеспокоиться | Какие результаты это даст |
| Старайтесь не вырабатывать топливо, залитое в проверенном месте, до пустого бака. | Пусть в бензобаке будет хотя бы смесь хорошего и рискованного топлива, а не одно только сомнительное — это уменьшит риск. |
| Наливайте только минимальное количество топлива. | Такое, которое позволит вам добраться до проверенной, достойной вашего доверия АЗС. |
| В дальние поездки берите с собой в запас очищающую присадку для добавки в бензобак. | Вполне вероятно, что удастся отделаться добавкой соответствующей присадки в топливный бак при использовании сомнительного бензина. Это как прививка при эпидемии гриппа — повышает иммунитет. |
Одна заправка на непроверенной АЗС, и вам грозит перспектива серьёзных ремонтных работ.
Регулировка ускорительного насоса
Дозирующие системы ускорительного насоса
Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.
Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.
Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».
«Плавают» обороты холостого хода на карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099. Причины, способы устранения.
В своей основе они имеют либо нарушение подачи топлива в двигатель, либо отказ в работе элементов системы зажигания.
Возможные причины «плавающих» оборотов холостого хода двигателя 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099
1. «Подсасывание» постороннего воздуха в карбюратор
Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору, уплотнительные резиновые кольца на винте «качества» и электромагнитном клапане, соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере, не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора, деформация посадочной поверхности карбюратора, либо износ его прокладок, трубка вентиляции картера.
«Подсос» вызывает обеднение топливной смеси и как следствие нарушается нормальная работа двигателя автомобиля на холостом ходу. Подробнее о том, как искать причину «подсоса» на странице «Подсос постороннего воздуха в карбюратор».
2. Засорен топливный или (и) воздушный жиклер системы холостого хода карбюратора Солекс
Необходимо прочистить топливный жиклер СХХ находящийся в наконечнике электромагнитного клапана (ЭМК) и воздушный жиклер СХХ. Для прочистки воздушного жиклера придется снимать крышку карбюратора. Подробнее: «Прочистка системы холостого хода карбюратора Солекс».
3. Неисправна система принудительного холостого хода (ЭПХХ) или ЭМК
Электромагнитный клапан карбюратора (ЭМК) (см. фото выше) входит в состав системы ЭПХХ карбюратора. При ее отказе игла клапана может частично то перекрывать, то открывать отверстие в топливном жиклере СХХ, нарушая прохождение топлива в двигатель через систему холостого хода. Аналогичная ситуация может возникнуть при выходе из строя самого клапана или его неправильной установке. См. «Проверка и ремонт системы ЭПХХ карбюратора Солекс».
4. Засорен воздушный фильтр двигателя
Степень загрязнения должна быть довольно высокая. Замените его на новый.
6. Неисправны элементы системы зажигания Чаще всего виновником оказывается вышедшая из строя свеча зажигания. Необходимо оценить состояние свечей зажигания по их внешнему виду и для проверки заменить их заведомо исправными. Помимо свечей «плавающие» обороты ХХ возможны при «пробое» в/вольтных проводов, крышки и бегунка трамблера. неисправности катушки зажигания. Подробнее см. «Неисправности бесконтактной системы зажигания».
7. Нарушена подача топлива в карбюратор
Возможно засорены фильтры топливной системы (в карбюраторе, бензонасосе, фильтр тонкой очистки и на заборнике топлива в баке), или повреждена топливная магистраль. Так же, работа неисправного бензонасоса или с не отрегулированным приводом, будет иметь аналогичный эффект. Подробнее: «Неисправности системы подачи топлива карбюраторного двигателя».
8. Повреждена прокладка головки блока цилиндров
9. Нарушены фазы газораспределительного механизма
Проверьте положение установочных меток привода газораспределительного механизма. А также натяжение ГРМ. Перескочивший на зуб-другой ремень вызывает смещение фаз ГРМ и нарушение работы двигателя на холостом ходу.
10. Прогорел клапан
Примечания и до полнения
— Перед началом выявления причин появления плавающих оборотов холостого хода двигателя необходимо провести визуальный осмотр подкапотного пространства двигателя. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы, потраченные на поиск неисправности.
Еще статьи сайте по двигателям автомобилей ВАЗ
Устранение провалов, рывков, подергиваний в работе двигателя
Провал в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2101-2107, 2121 – одна из самых распространенных неисправностей.
Причины возникновения провалов их разновидности и описание подробно освещены на нашем сайте в статьях «Провал при нажатии на педаль газа», «Причины провала в работе карбюраторного двигателя автомобиля не связанные с карбюратором», а в этой статье более широко рассмотрим методы их устранения. Зачастую столкнувшись с провалом в работе двигателя автовладелец на знает с чего начать устранение этой неисправности. Можно воспользоваться таким алгоритмом.
Первичная диагностика причин возникновения провала
Визуально осматриваем подкапотное пространство автомобиля
Нас интересуют свалившиеся со штуцеров трубки, идущие к карбюратору, наконечник провода к электромагнитному клапану. Иногда соскочивший разъем может надолго испортить до этого безупречную работу двигателя автомобиля. Проверяем насколько плотно закручен электромагнитный клапан карбюратора или установленная вместо него заглушка-держатель топливного жиклера системы холостого хода, также проверим затяжку гаек крепления карбюратора.
Проверяем работу ускорительного насоса карбюратора
Снимаем корпус воздушного фильтра, рукой вращаем ось дроссельной заслонки первой камеры карбюратора и сверху наблюдаем за струями топлива, выходящими из носика (носиков на 2108) распылителя ускорительного насоса. Струи должны быть сильными не менее 1 мм в диаметре, без разрывов, падать на дно смесительной камеры (камер для 2108).
Прочищаем карбюратор из аэрозольного баллончика – очистителя карбюратора
Если с наскока устранить причину провала в работе двигателя не удалось, придется более серьезно заняться выявлением неисправности, приводящей к провалу.
Проверяем электрооборудование автомобиля на наличие короткого замыкания
Открываем блок предохранителей и ищем постоянно перегорающий предохранитель. Выясняем какую цепь он защищает и устраняем короткое замыкание. Проверим работу регулятора напряжения в генераторе.
Снимаем верхнюю часть (крышку карбюратора)
Выворачиваем воздушные жиклеры ГДС, топливные жиклеры ГДС, вынимаем эмульсионные трубки. На Солексах трубки и воздушные жиклеры объединены в одно целое. Прочищаем и продуваем их. Извлекаем распылитель ускорительного насоса и так же продуваем и прочищаем его.
Проверяем клапана газораспределительного механизма двигателя автомобиля
Проверку можно провести измерив компрессию в цилиндрах двигателя. Заодно можно оценить состояние цилиндро-поршневой группы в целом.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Карбюраторный двигатель автомобиля запускается и глохнет
Признаки неисправности
Отсутствует топливо в поплавковой камере
Подкачайте его рычагом ручной подкачки на бензонасосе.
Возможно, неисправен бензонасос или система питания. Снимите шланг с топливоподводящего штуцера карбюратора и несколько раз нажмите на рычаг ручной подкачки на бензонасосе. Из отверстия шланга должна выходить сильная пульсирующая струя бензина. Если ее нет или она слабая проверяйте бензонасос или систему питания.
Засорился сетчатый фильтр на входе в карбюратор
Достаньте его, выкрутив пробку , прочистите (можно зубной щеткой), промойте ацетоном или бензином и продуйте сжатым воздухом. Попутно прочистите посадочное гнездо фильтра в крышке карбюратора.
Неисправен электромагнитный клапан или засорен топливный жиклер системы холостого хода
Проверьте, не отвернулся ли в силу каких-либо обстоятельств электромагнитный клапан или держатель топливного жиклера системы холостого хода. Доверните его. Снимите провод с клапана, а затем опять наденьте. Должен быть слышен щелчок сработавшего клапана. Если его нет , соединяем отрезком провода плюс АКБ и вывод клапана. Щелчка нет — меняем клапан. Щелчок есть — проверяем систему ЭПХХ.
Проверьте исправность самого клапана, вывернув его из карбюратора и вытащив из него топливный жиклер. Жиклер следует внимательно осмотреть на предмет загрязнения и деформации. Также проверяем легкость перемещения запорной иглы клапана, наличие и целостность резинового уплотнительного кольца на корпусе клапана.
Выверните держатель топливного жиклера системы холостого хода (на карбюраторах с держателем вместо электромагнитного клапана), промойте, прочистите топливный жиклер и продуйте сжатым воздухом.
“Подсос” постороннего воздуха в карбюратор
Топливная смесь в этом случае обеднена. В случае если двигатель запускается и тут же глохнет скорее всего сильно обеднена. На изображении вероятные места «подсоса» постороннего воздуха на карбюраторе 2108 Солекс.
Подробнее о «подсосе» постороннего воздуха в статье «Подсос постороннего воздуха в карбюратор».
Разберите корпус пускового устройства, диафрагму замените новой. Пусковое устройство отрегулируйте.
Необходимо снять крышку карбюратора вывернуть жиклеры, вынуть трубки, промыть и прочистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно. На изображении показано, что стоит прочистить на карбюраторе 2105, 2107 Озон.
На карбюраторе Солекс выворачиваем воздушные жиклеры , вынимаем их вместе с эмульсионными трубками. На дне открывшихся колодцев находятся топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Прочищаем, промываем ацетоном и продуваем сжатым воздухом.
Засорены топливные и воздушные жиклеры и каналы системы холостого хода
Выкрутите жиклеры, промойте и прочистите их, продуйте сжатым воздухом.
Можно попробовать прочистить систему холостого хода не разбирая карбюратор. Вот статья на эту тему «Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс».
Нарушен уровень топлива в поплавковой камере карбюратора
Топливная смесь или сильно обеднена или сильно обогащена в следствии неправильной регулировки.
Статьи на сайте про регулировку уровня топлива:
Не отрегулирован привод воздушной заслонки карбюратора («подсос»)
Не полностью открытая воздушная заслонка вызывает обогащение топливной смеси в ряде случаев до такой степени, что двигатель сложно запустить, особенно горячий.Возможно заливание свечей зажигания топливом. Отрегулируйте привод:
При полностью вытянутой рукоятке «подсоса» воздушная заслонка должна полностью перекрывать сечение первой камеры карбюратора.
При полностью утопленной рукоятке воздушная заслонка должна стать строго вертикально.
Примечания и дополнения
— Перед поиском причин того, что карбюраторный двигатель запускается и глохнет рекомендуется проверить исправность системы зажигания, так как симптомы ее неисправности схожи с симптомами неисправности системы зажигания и наличие подачи топлива по системе питания.
TWOKARBURATORS VK -Больше информации по этой теме в нашей группе ВКонтакте TWOKARBURATORS DZ -и в Яндекс Дзен
Лада 2109 › Бортжурнал › Ненадежная система ХХ на ваз 2109 карб!
Долгие мучения прошли и похоже я решил проблему! Раньше я испытывал трудности с холостым ходом своей машины. то провод слетал то электромагнитный клапан не работал а потом полетел сам блок ЭПХХ. Решил не заморачиваться и как говорится на языке гаражных «клопов» заглушить его. Порядок выполнения работ: 1) Снять кастрюлю (крышку карбюратора). Снять нужно обе крышки 2)Далее выкручиваем клюем на 13 электромагнитный клапан ( его увидеть просто к нему идет проводок) 3) Вытаскиваем желтый жиклер и видим на клапане пластиковую иглу ее аккуратно обрезаем пассатижами под самый корешок. ставим жиклер на место
закручиваем от руки клапан 4) запускаем машину по звуку чуток ЧУТОК подтянуть его ключем ( важно не перетянуть а то я сорвал себе резьбу и покупал новую крышку карба) 5) собрать кастрюлю и не забыть положить воздушный фильтр Последствия: Машина будет жрать больше бензина Но не на много так как в жиклере холостого хода будет постоянно присутствовать бензин. Но как по мне лу4ше заглушить и забыть о проблеме чем постоянно глохнуть без подсоса) У меня все спс за просмотр! жду коментов!
Нравится 4 Подписаться
Устранения неисправностей
Для того, чтоб исправить данную проблему, нужно определится с ее виновником. После того, как Вы обнаружили место, где произошла неполадка, можно начать подготовку в ремонтной работе. Первым делом, проверьте, на сколько правильно настроен карбюратор. Для этого, закрутите винт качества и винт количества до упора, а потом открутите так, как указано в заводских настройках карбюратора (зачастую, настройки карбюратора такие: винт качества — 2,5 оборота, количества – 4 оборота). Если изменений нет, и двигатель по-прежнему не держит холостые обороты, или вовсе глохнет, то тогда, нужно искать причину, выбирая из вышеперечисленных.
Пропал холостой ход (ХХ) двигателя с карбюратором Солекс
Холостой ход двигателя автомобиля может пропасть полностью (двигатель работает только на «подсосе») или же быть неустойчивым (обороты «плавают» то вверх, то вниз, двигатель трясет – «троит», глохнет после непродолжительной работы, глохнет после нажатия на педаль газа и т.д.). Рассмотрим причины исчезновения холостого хода на двигателях автомобилей с карбюратором Солекс 2108, 21081, 21083, 21073. Попутно разберем методы устранения этой неисправности. Пропал холостой ход двигателя автомобиля
Причины связанные только с карбюратором Солекс 2108, 21081, 21083, 21073 и присоединенной к нему системой питания двигателя.
Основных неисправностей приводящих к исчезновению холостого хода, связанных с карбюратором на самом деле всего две:
— карбюратор приготавливает слишком бедную топливную смесь в следствии неисправности или неверной регулировки, после чего двигатель попросту не может на ней работать;
— карбюратор приготавливает слишком богатую топливную смесь, она плохо воспламеняется и заливает свечи зажигания.
Теперь более подробно о том когда это происходит:
Нарушена регулировка холостого хода
Например, после ремонта карбюратора неправильно выставлено положение винтов регулировки «количества» и «качества» топливной смеси. Установите стандартное положение винтов – вверните их до упора, а затем выверните на полтора-два оборота. После чего проведите регулировку холостого хода карбюратора Солекс. См. фото выше.
Неисправен электромагнитный клапан карбюратора (ЭМК)
Возможно, неисправен он сам, или система не работает ЭПХХ, в состав которой он входит. Либо он попросту неправильно установлен. Проверьте его работу и установку. Признаком правильной работы и установки является остановка двигателя после снятия с его вывода наконечника провода.
Засорен воздушный или (и) топливный жиклеры системы холостого хода
Топливный жиклер СХХ находится в наконечнике электромагнитного клапана (см. фото выше). Для доступа к воздушному жиклеру придется снимать крышку карбюратора. Их следует прочистить и продуть сжатым воздухом.
«Подсос» постороннего воздуха в карбюратор
Топливная смесь обедняется – двигатель работает неустойчиво на холостом ходу и даже глохнет. На изображении места вероятного «подсасывания» постороннего воздуха в карбюратор. Чаще всего виновниками выступают прохудившиеся или не плотно притянутые прокладки под карбюратор, уплотнительное колечко на ЭМК и прохудившийся шланг к вакуумному усилителю тормозов.
Засорение воздушного фильтра двигателя
Сильная степень загрязнения не позволяет достаточному количеству воздуха проходить через систему холостого хода карбюратора.
Не держит запорный игольчатый клапан в поплавковой камере карбюратора
Как следствие на холостом ходу лишнее топливо подсасывается через распылители диффузоров ГДС, излишне обогащая топливную смесь, возникает т. н. «перелив». Проверьте клапан и отрегулируйте уровень топлива в поплавковой камере
Так же следует обратить внимание на исправность бензонасоса, так как он может создавать избыточное давление на игольчатый клапан («перекачивать») и тот начнет пропускать топливо
Проверка игольчатого клапана поплавковой камеры карбюратора Солекс Примечания и дополнения
— Перед поиском неисправностей приводящих к нестабильному холостому ходу двигателя связанных с карбюратором Солекс необходимо убедиться, что двигатель прогрет до рабочей температуры (если холостой ход отсутствует напрочь, то прогреваем на «подсосе»), к нему присоединены все необходимые шланги, трубки и провода, воздушная заслонка стоит строго вертикально, «подсос» утоплен до упора.
— Помимо карбюратора Солекс причинами исчезновения холостого хода двигателя могут служить неисправности системы зажигания, системы питания и самого двигателя. Практически всегда рекомендуется начинать поиск проблем с системы зажигания и подачи топлива (проверить искру и струю из бензонасоса).
Еще статьи по холостому ходу двигателя с карбюратором Солекс
— Система холостого хода карбюратора Солекс, устройство, принцип действия
— Обороты холостого хода двигателя с карбюратором Солекс не поддаются регулировке
— Горячий карбюраторный двигатель не запускается, причины
— Схема системы холостого хода и переходных систем карбюратора 21073 Солекс
— Не работает система холостого хода карбюратора Солекс
Неустойчивый холостой ход карбюраторного двигателя
Перечень причин неустойчивого холостого хода карбюраторного двигателя связанных с системой зажигания
— Неисправна одна или пара свечей зажигания
Возможно «пробит» изолятор свечи или она забита нагаром, или не соответствует данному типу двигателя по калильному числу. В результате искра на свече уменьшается или исчезает вовсе, один или два цилиндра не работают или работают как зря. Необходимо вывернуть свечи и визуально осмотреть их. Нерабочие будут или мокрые или забиты черным нагаром. Устраняется проблема заменой свечей новыми соответствующими по маркировке
Помимо этого следует обратить внимание на величину зазора между электродами свечи зажигания. Для карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 он находится в пределах 0,7 – 0,8 мм
При большем возможны нестабильные обороты ХХ.
— Угол опережения зажигания выставлен не верно
Чаще всего зажигание слишком раннее. Топливная смесь воспламеняется преждевременно и сила газов действует навстречу поршням притормаживая их. В двигателе слышны частые металлические стуки (пальцы стучат). Проверьте и выставьте необходимый для конкретного двигателя угол опережения зажигания. Для двигателей автомобилей ВАЗ 2108, 21081, 21083 углы имеют разные значения (см. «Установка угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099»). Помимо этого сбить угол может неисправный центробежный регулятор опережения зажигания. Проверьте его (целостность и величину пружин, расхождение грузиков).
— Высоковольтные провода присоединены неправильно к крышке трамблера
Искра будет проскакивать не на такте сжатия, и двигатель будет работать неправильно. Проверьте и присоедините в правильном порядке высоковольтные провода (порядок 1-2-4-3 от метки на крышке, подробнее: «Порядок присоединения высоковольтных проводов»).
— «Пробиты» высоковольтные провода
Через «пробитую» изоляцию ток уходит на «массу» снижая мощность искры на свечах или вовсе приводя к ее отсутствию. В результате один или пара цилиндров перестают работать – двигатель трясет. Высоковольтные провода можно проверить (см. статью и простой способ проверки в примечаниях к статье) и заменить в случае неисправности новыми.
— Неисправны элементы распределителя зажигания (трамблера)
«Пробита» или сильно загрязнена крышка трамблера, окислились ее контакты, изношен центральный «уголек», «пробит» бегунок трамблера.
В результате возникшая утечка тока влияет на искру на свечах в сторону ее уменьшения или полного исчезновения. Наличие неисправности проверяется визуальным осмотром и последующей заменой поврежденных элементов.
— «Пробита» или сильно загрязнена крышка катушки зажигания
Ситуация аналогична изложенной в пункте выше. Помимо этого неисправна может быть сама катушка зажигания. Ее нужно проверить и в случае неисправности заменить исправной.
Примечания и дополнения
— При наличии неисправности в системе зажигания автомобиля помимо неустойчивого холостого хода двигатель будет стрелять в глушитель с частотой прямо пропорциональной величине неисправности (от легких хлопков до громких и частых выстрелов).
— Тест на исправность системы зажигания: запустить двигатель в темноте и визуально отследить наличие свечения на «пробитых» элементах системы (см. «Проверка системы зажигания автомобилей ВАЗ 2108, 2109, 21099»).
— В ряде случаев неустойчивый холостой ход на автомобилях ВАЗ 2108, 2109, 21099 может возникнуть по причине неисправности коммутатора, но чаще всего при неисправном коммутаторе двигатель просто невозможно запустить.
Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
Почему плавают обороты – локализация неисправности
Для начала необходимо отсечь близкие к карбюратору потенциальные источники проблемы.
- Подачу топлива оставим в покое. Он (бензин) либо есть, и мотор работает, либо его нет, и проблема холостого хода отсутствует (равно как и сам ход);
- Потенциальный виновник – засорившийся воздушный фильтр двигателя. Основная причина неровного холостого хода именно воздух, точнее кислород, поэтому первое препятствие на пути кислорода осматриваем особенно тщательно. Если вы поменяли фильтр в конце весны – он может быть забит июньским тополиным пухом. Регулярные поездки по грунтовкам, или подаренные «обочечниками» клубы пыли, закоксовывают поры фильтрующего элемента в течение месяца. Бывает, что некачественный продукт от «самоделкиных» из Поднебесной просто рвется в клочья и заглушает ошметками дроссельный узел карбюратора. В любом случае – начинаем с проверки фильтра;
- Диаметрально противоположная причина – лишний кислород. Впускной тракт двигателя внутреннего сгорания относительно герметичен. Все потоки входящего воздуха тщательно просчитаны инженерами. Это в инжекторных системах есть датчик массового расхода воздуха, и ЭБУ может скорректировать параметры смеси в зависимости от потока кислорода. На карбюраторе есть лишь механическая установка на определенный его объем. Любой несанкционированный подсос воздуха служит причиной плавающих оборотов. Порвался фильтр, пробило прокладку клапанной крышки или прохудилось уплотнение карбюратора – и неучтенный (а к тому же и грязный) воздух пошел в камеру. Подсос может быть и на штуцерах вакуумных трубок, и на системе вентиляции картера.
При сбросе газа обороты повышены или «зависают»: распространенные неисправности
Начнем с того, что на многих автомобилях с инжектором во время прогрева ДВС обороты поднимает ЭБУ. Это необходимо для того, чтобы силовой агрегат стабильно работал после холодного пуска.
Однако после повышения температуры блок управления понижает обороты ХХ, доводя их до нормы. На многих машинах с карбюратором водитель самостоятельно увеличивает обороты во время прогрева, используя так называемый «подсос».
При этом после того, как двигатель прогрет, в норме холостой ход составляет, в среднем, 650-950 об/мин. Если нажать на газ и отпустить акселератор, обороты должны повышаться, после чего снова понижаться до указанных значений.
Итак, начнем с частых проблем карбюратора. Зачастую обороты двигателя не сбрасываются по причине проблем с дроссельной заслонкой. Например, когда водитель давит на газ, заслонка должна быть открыта шире, чтобы в цилиндры попадало больше воздуха для сжигания топлива. После того, как педаль газа отпускается, заслонка закрывается, обороты уменьшаются.
Если же заслонка не закрывается до конца, в цилиндры поступает переобогащенная смесь, обороты повышены. Причиной может быть сильное загрязнение дроссельного узла или повреждения самой заслонки (деформация). Для начала следует почистить заслонку, в качестве очистителя подходит жидкость для очистки карбюратора.
Еще отметим, что неплотно заслонка закрывается и в том случае, когда изношен трос привода. В таком случае трос подлежит замене. На карбюраторных машинах не падают обороты двигателя часто и в том случае, если прокладка между карбюратором и ГБЦ вышла из строя. Также виновником может оказаться впускной коллектор, который имеет повреждения.
Главной задачей становится найти правильное соотношение количества топлива и воздуха. Нередко высокий уровень горючего в поплавковой камере карбюратора также приводит к повышенным оборотам. Проверку следует начинать с игольчатого клапана.
Теперь перейдем к инжектору
Обратите внимание, на многих инжекторных авто после чистки дроссельной заслонки узел также нужно дополнительно «обучать». Что касается неполадок, сама инжекторная система сложнее, то есть причин высоких оборотов больше по сравнению с карбюратором
Простыми словами, если указанный датчик подает неверный сигнал, ЭБУ считает, что двигатель холодный и задействует режим прогрева. В этом случае блок управления поднимает обороты, чтобы силовой агрегат работал стабильно и быстрее вышел на рабочую температуру.
Отдельное внимание следует уделять прокладкам, так как подсос воздуха может приводить к тому, что нарушается смесеобразование. Это значит, что нужно отдельно осматривать прокладки коллекторов, уплотнители форсунок и т.д
Истоки нестабильной работы двигателя на ХХ
Как будет складываться картина, если блок управления не получит данные о количестве и объеме потребляемого воздуха? Так, например, реакция датчика дроссельной заслонки будет следующей – частота оборотов вначале вырастет, но затем топливная смесь начнет беднеть, вследствие чего и установятся низкие обороты на горячем двигателе. Причина этого одна – уменьшилось количество потребляемого мотором воздуха.
Однако случается и наоборот – топливная смесь обогащается, и двигатель снова начинает набирать обороты. Такие циклы могут чередоваться бесконечно, это плавающие обороты. Особенно актуальна проблема низких оборотов холостого хода на прогретом двигателе зимой.
На некоторых автомобилях события могут развиваться и по-другому – обороты растут, к примеру, до 2000 об/мин, да так и остаются. Причина в том, что инжектор впрыскивает повышенные порции топлива. Количество воздуха не растет, в противном случае двигатель смог бы поднять обороты и до 3 тысяч, правда, затем все равно бы начал глохнуть.

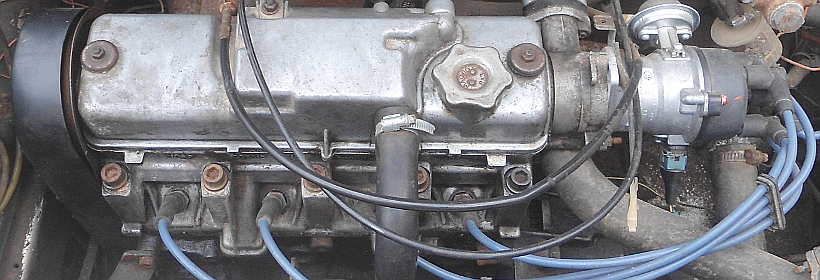

Причины нестабильности работы карбюратора ВАЗ 2109 (21099)
Ярким свидетельством актуальности проблемы, характеризующейся нестабильностью оборотов двигателя в режиме «холостого хода», являются частые упоминания о ней в специальных печатных изданиях и интернетовских форумах. Особенно широкое обсуждение данного вопроса ведется среди владельцев отечественных «ВАЗ 2109» и «ВАЗ 21099». В статье, предлагаемой вашему вниманию, предлагается рассмотреть причины, способствующие возникновению ситуации, при которой у «ВАЗ 21099» (карбюратор) плавают обороты, а также пути и способы их (причин) устранения.
Основными причинами, наличие которых обуславливает у «ВАЗ 2109» (карбюратор) провалы в работе силового агрегата, являются:
- Неправильно выполненная регулировка карбюратора. Как правило, положение винтов, регулирующих «качество» смеси, обеспечивает подачу в систему «обедненную» горючую смесь. Способ устранения – регулировка карбюратора, подробная технология выполнения которой будет рассмотрена ниже.
- Неисправность электромагнитного клапана с блоком управления, прекращающего подачу топлива при достижении коленвалом 2100 об/мин и возобновляющего ее (подачу) при падении числа оборотов до 1900. Проверка работоспособности осуществляется быстрым снятием и надеванием провода на клапан во время работы двигателя. Щелчок, произведенный клапаном, свидетельствует о его исправном состоянии.
- Загрязнение жиклеров и каналов системы «холостого хода». Устраняется посредством специального очистителя с последующей продувкой сжатым воздухом.
- Попадание излишнего воздуха в топливную смесь в результате нарушений герметичности соединений. В первую очередь, это касается целостности патрубка, соединяющего вакуумный тормозной усилитель с впускным коллектором.
- Неисправность игольчатого клапана, обуславливающая повышение (понижение) уровня топлива в поплавковой камере. В некоторых случаях проблема может быть решена посредством чистки клапана, однако подавляющее большинство специалистов рекомендуют заменить «залипающий» игольчатый клапан новым.
