Предохранители лада веста

Блок в салоне автомобиля

Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.

Открытие крышки на старой версии до доработки

Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.

Существует также доработанная версия крышки. Как ее снять — смотрите видео:

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.

Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.

Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.

Рис. 2. Схематичное расположение реле и предохранителей

В новых модификациях блок предохранителей дополнился:

Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.

Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2019 года).

№ предохранителя Номинальный ток Защищаемая цепь автомобиля
F1 15А Питание правого подрулевого переключателя, омыватель ветрового стекла
F2 30А/5А Левый подрулевой переключатель
F3 10А Фара левая дальнего света, не люкс комплектация
F4 30А/5А Левый подрулевой переключатель
F5 15А Обогрев сидений
F6 7,5А Правые габаритные огни
F7 10А Левые габаритные огни
F8 Задние противотуманные огни
F9 ЗА Правый указатель поворотов в зеркале
F10 Селектор роботизированной коробки передач АМТ
F11 10А Фара левая ближнего света (не люкс)
F12 15А Контроллер BCM (указатели поворотов)
F13 10А Контроллер BCM (собственное питание)
F14 10А Выключение педали тормоза
F15 Питание датчика дождя и освещенности, корректора света фар
F16 Выключение педали тормоза
F17 Освещение багажника, вещевого ящика,  порогов
F18 Левый указатель поворотов в зеркале
F19 10А Фара правая ближнего света (не люкс)
F20 Обогрев наружных зеркал
F21 15А БУ СНПБ
F22 Комбинация приборов
F23 Комбинация приборов
F24 ЭРА ГлОНАСС, радио
F25 Контроллер ESP9.1
F26 15А Питание модуля бензонасоса
F27 Питание парктроника
F28 Контроллер ЭУРУ (электроусилитель рулевого управления)
F29 10А Питание светотехники прицепа
F30 Контроллер ЭРА ГЛОНАСС
F31 Контроллер ЭРА ГЛОНАСС
F32 10А Питание шины K15M (моторного отсека)
F33 Управление стеклоподъемниками
F34 Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35 Блок переключателей в двери водителя
F36 15А Радио, диагностический разъем
F37 7,5А Лампы «стоп» правая
F38 7,5А Лампы «стоп» левая
F39 10А ДХО (не люкс)
F40 10А Фара правая дальнего света не люкс комплектация
F41 20А Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42 20А Контроллер BCM (питание шины ВТР)
F43 20А Контроллер BCM (замки дверей)
F44 30А Стеклоподъемники
F45 30А Вентилятор отопителя салона
F46 30А Стеклоочиститель (питание переключателя)
F47 25А Контроллер ЕММ (ПДС, лБС, лГО)
F48 30А Контроллер ЕММ (стеклоочиститель )
F49 25А Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака)
F50 25А Контроллер ЕММ (лДС, ПБС, ПГО)

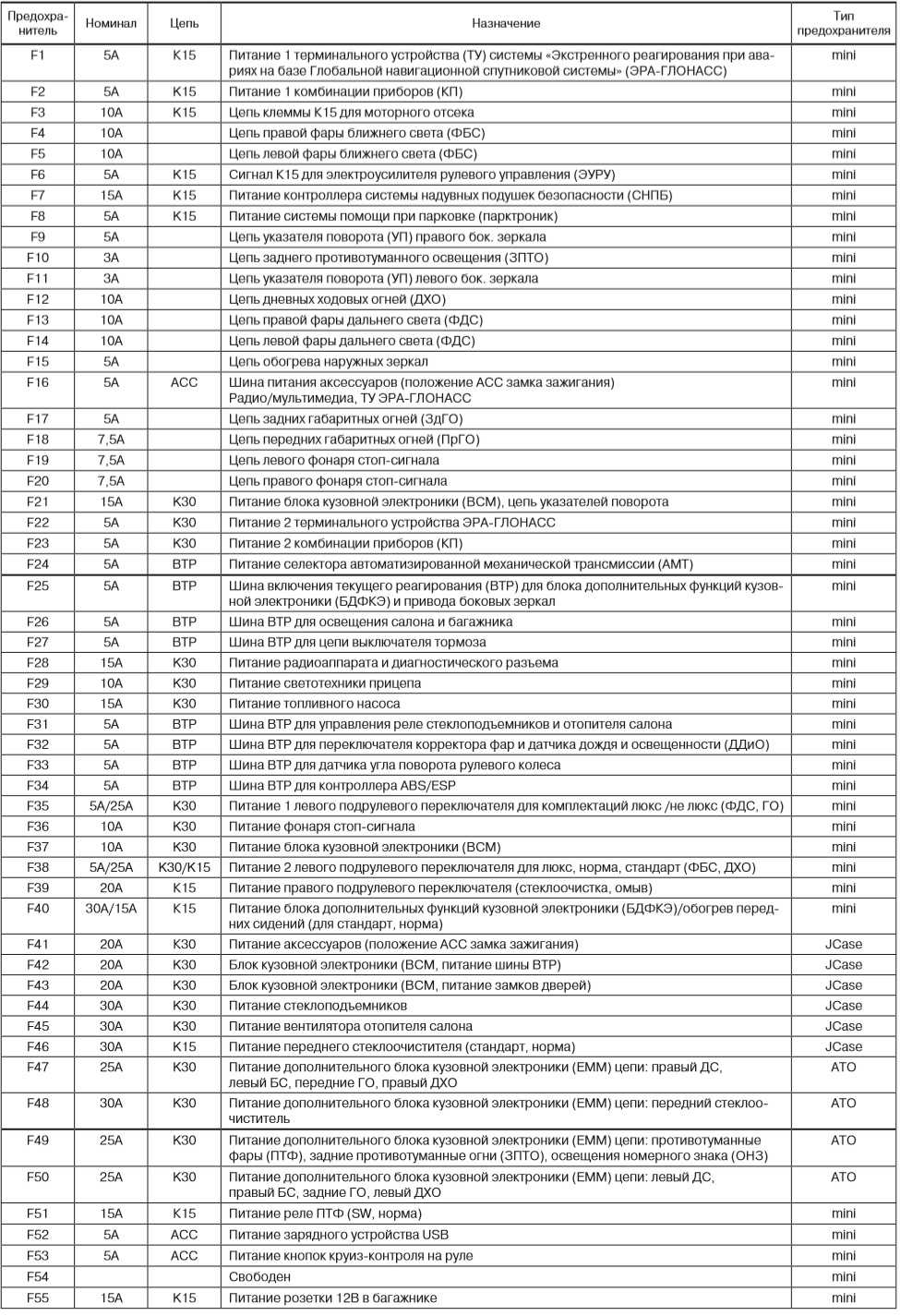

Таблица предохранителей от февраля 2019 года:

Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.

Таблица 4. Описание реле, расположенных во внутрисалонном блоке.

Реле Номинал реле Коммутируемая цепь
К1 70/50А Питание светотехники и обогрева сидений
К2 30А Резерв
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А Аксессуары АСС (+питание розетки 12В)

Блок предохранителей Лада Веста с описанием (моторный отсек

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.

Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.

Схематическое расположение

Содержимое этого монтажного блока выглядит следующим образом:

Монтажный блок

На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:

Схема предохранителей Лада Веста

К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.Таблица цепи предохранителейТаблица предохранителей Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.

Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:Таблица с обозначениями реле

Как открыть блок предохранителей

В отличии от Грант Калин и Приор, чтобы открыть монтажный блок в салоне, нужно выполнить ряд действий, не знакомых, владельцам предидущих моделей.

Заглушка блока предохранителей держится на пластиковых «гвоздиках» пистонов. Все что нужно сделать, это оттянуть на себя шляпку пластикового черного гвоздика, оставив при этом шайбу.

У кого-то этих гвоздиков 2, у кого-то 1 в зависимости от времени выпуска авто, т.к. со временем все элементы модернизируются.

Далее снимаем фиксатор в верхней части заглушки со стороны замка зажигания и тянем за низ крышки, тем самым открывая перед собой блок предохранителей. При необходимости отсоедините штейкера кнопки открывания багажника и регулировки фар.

Для того чтобы установить крышку на место – выполняем действия в обратном порядке.

Снять крышку блока предохранителей под капотом же намного проще и вряд ли у кого возникнут с этим вопросы.


1 – крышка блока предохранителей (в данном случае гвоздик находится только со стороны замка зажигания, в других воторой гвоздик находится в левом нижнем углу на крышке блока)

2 – панель

3 – регулировка электрокоректора фар

4 – копка открывания крышки багажника

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Расположение блока предохранителей и процесс их замены на Лада Веста

Замена предохранителей в авто — обычное дело, ради которого уж точно не стоит гнать автомобиль в сервис. Естественно, владельцам Лада Веста также придется пройти через данную процедуру.

Сам процесс предельно прост. Для начала потребуется приготовить автомобиль к работе, подняв капот и, посредством использования гаечного ключа, сняв клемму провода с АКБ. Затем потребуется демонтировать крышку, закрывающую предохранители. Располагается она слева от рулевой колонки.

Работать необходимо предельно осторожно, дабы не сломать пластиковые фиксаторы. Если в ходе работы используется острие ножа или отвертка, чтобы отогнуть крышку, их следует обмотать тканью во избежание царапин на поверхности крышки

Сборка производится в обратном порядке до характерного щелчка пластиковых зажимов.

Ремонт блока предохранителей ВАЗ 2110-2112 своими руками

В каждом автомобиле важная составляющая – это безопасность. Помимо ремней безопасности, сам автомобиль должен обладать системой защиты, чтобы короткое замыкание не стало следствием сгорания автомобиля. Машина является сложным устройством из механических и электронных систем, которые обеспечивают безотказную работу автомобиля и комфорт внутри салона. Всем известный инжектор, не может функционировать без электричества и блока управления, и для его работы задействовано множество электронных и механических узлов.

Инжектор позволяет достигать высокой экономии топлива без потери мощности даже на автомобилях с устройством газораспределительной системы на 8 клапанов.

Дополнение от владельцев автомобиля

Дополнительная информация о предохранителях и реле представлена unnown:


Показать / Скрыть текст

Перед заменой предохранителя следует сначала определить причину его перегорания. Завод-изготовитель не допускает применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблицах ниже. Это может привести к неисправностям в работе электрооборудования Весты, коротким замыканиям и даже возгоранию автомобиля!

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для седана или универсала).

Напомним, быстро найти необходимый материал можно через содержание Lada Vesta.

LADA VESTA. ДИАГНОСТИЧЕСКИЕ КАРТЫ КОНТРОЛЛЕРА М86 ДВИГАТЕЛЯ 21129 ЕВРО-5

Карта А-4

Проверка главного реле и силовой цепи

Описание цепи

При включении зажигания напряжение с выключателя зажигания подается на контакт «Х1.1/А5» контроллера. Контроллер через контакт «X1.1/J3» включает главное реле, через которое напряжение питания поступает на контакты «Х1.1/L3» и «Х1.1/К3» контроллера, а также на датчики и некоторые управляемые устройства (клапан продувки адсорбера, форсунки, реле).

Описание проверок

1 На контакт «Х1.1/А5» контроллера напряжение подается с выключателя зажигания.

2 Диагностический прибор показывает напряжение бортовой сети, определяемое контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3». Оно не должно отличаться более чем на 1 В от напряжения на аккумуляторной батарее.

3 На контактах колодки жгута к клеммам «85» и «30» реле должно присутствовать напряжение аккумуляторной батареи. Если питание присутствует на обоих контактах, лампочка пробника, соединенного с массой, должна загораться при касании к ним.

4 Предыдущей проверкой определялось наличие напряжения на контакте колодки жгута к клемме «85» реле. Данной проверкой контролируется цепь управления главным реле, которая должна быть замкнута контроллером на массу.

5 Проверяется исправность главного реле.

Причиной неверного значения напряжения бортсети, определяемого контроллером по напряжению на контактах «Х1.1/L3» и «Х1.1/К3», может быть замыкание на массу в цепях подачи питания на реле и исполнительные устройства, а также некорректно подключенные противоугонные устройства.

Карта А-5

Проверка электрической цепи системы подачи топлива.

Описание цепи

При включении зажигания контроллер включает реле электробензонасоса и электробензонасос начинает работать. При отсутствии опорных импульсов от датчика положения коленчатого вала (двигатель не работает), контроллер выключает электробензонасос через

2 с после включения зажигания.

Описание проверок

Последовательность соответствует цифрам на карте.

1 Выполняется принудительное включение электробензонасоса.

2 Проверяется наличие напряжения +12 В на контактах реле электробензонасоса.

3 При включении зажигания и прокрутке двигателя контроллер должен включать электробензонасос.

Рампа форсунок в сборе двигателя 21129:

1 — рампа форсунок; 2 — штуцер для контроля давления топлива; 3 — форсунка; 4 — уплотнительное кольцо; 5 — клипса форсунки

Видео по теме «Проверка главного реле и силовой цепи Лада Веста»

Ремонт ЭБУ. Нет искры. Не заводиться машина Ваз. Горит предохранитель.

https://youtube.com/watch?v=eSW_JQyzuuc

Лада Гранта — Монтажный блок (предохранители и реле)

Лада гранта проблемы с реле

Монтажный блок Lada Vesta в салоне автомобиля

Находится монтажный блок в знакомом месте — возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

  • поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
  • снять фиксатор в верхней правой части крышки;
  • потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

Схема предохранителей (

  • F1 15А К15R Омыватель ветрового стекла mini
  • F2 30А*1/5А*2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
  • F3 10А*1 Левая фара дальнего света (не люкс) mini
  • F4 30А*1/5А*2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
  • F5 15А K15R Подогрев сидений mini
  • F6 7,5А*1 K30S Правые габаритные огни mini
  • F7 10А*1 K30S Левые габаритные огни mini
  • F8 5А*1 К30S Задние противотуманные фары mini
  • F9 3А Указатель поворотов (поворотники) в правом зеркале mini
  • F10 5А K15S Селектор роботизированной коробки передач АМТ mini
  • F11 10А*1 Левая фара ближнего света (не люкс) mini
  • F12 15А K30S Контроллер BCM (указатели поворотов) mini
  • F13 10А K30S Контроллер BCM (собственное питание) mini
  • F14 10А K30S Выключение педали тормоза mini
  • F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
  • F16 5А BTP Выключение педали тормоза mini
  • F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
  • F18 3А Указатель поворотов (поворотники) в левом зеркале mini
  • F19 10А*1 Правая фара ближнего света (не люкс) mini
  • F20 5А Обогрев наружных зеркал mini
  • F21 15А K15S БУ СНПБ mini
  • F22 5А K15S КП (комбинация приборов) mini
  • F23 5А K30S КП (комбинация приборов) mini
  • F24 5А ACC ЭРА ГЛОНАСС, радио mini
  • F25 5А ВТР Контроллер ESP9.1 mini
  • F26 15А K30S Питание модуля бензонасоса mini
  • F27 5А K15S Питание парктроника mini
  • F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
  • F29 10А*1/5А*2 K30S Питание светотехники прицепа mini
  • F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
  • F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
  • F32 10А K15S Питание шины K15M (моторного отсека) mini
  • F33 5А BTP Управление стеклоподъемниками mini
  • F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
  • F35 5А BTP Блок переключателей в двери водителя mini
  • F36 15А K30S Радио, диагностический разъем mini
  • F37 7,5А K30S Лампы «стоп» правая mini
  • F38 7,5А K30S Лампы «стоп» левая mini
  • F39 10А*1 К15R ДХО (дневные ходовые огни) не люкс mini
  • F40 10А*1 К15R Фара дальнего света правая (не люкс) mini
  • F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
  • F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
  • F43 20А K30S Контроллер BCM (замки дверей) JCase
  • F44 30А K30S Электростеклоподъемники (ЭСП) JCase
  • F45 30А K30S Вентилятор отопителя салона (печки) JCase
  • F46 30А*1 K15R Питание стеклоочистителя (дворники) JCase
  • F47 25А*2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
  • F48 30А*2 K30S Контроллер ЕММ (стеклоочистка )
  • F49 25А*2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
  • F50 25А*1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

В вариантном исполнении:

Схема реле:

№ реле (сила тока, А) Наименование реле
К1 (70А*1/50А*2), цепь К15R Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 (30А) Свободен
К3 (30А) Обогрев заднего стекла
К4 (30А) Стеклоподъемники передних стекол
К5 (40А) Вентилятор отопителя салона
К6 (30А) Стеклоподъемник задних стекол
К7 (20А) Модуль бензонасоса
К8 (20А) АСС (питание розетки 12В)

*1 — для комплектаций Classic и Comfort

*2 — для комплектаций Luxe

В вариантном исполнении:

Замена предохранителя

В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.

Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.

Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.

Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.

Признаки неисправностей предохранителей

Неисправность Причина Устранение
Не горит освещение Окисление контактов Очистка / зачистка клемм
Не работает вентилятор, омыватель, очиститель Повреждение электрической проводки, реле Диагностика, замена новым
Не работает стеклоочиститель Отсутствует ток в цепи напряжения, неисправен предохранитель Проверка целостности проводки, замена БП
На включается аварийная сигнализация, повторители поворотников Проверка работоспособности БП Замена неисправных элементов
Стрелка тахометра работает хаотически, передача данных нестабильная Повреждение целостности электрической проводки Замена неисправных элементов
Вентилятор двигателя не активен, в том числе, при принудительной активации Проверка целостности цепи Замена поврежденных участков проводки

Компоненты для Лада Веста

Замена предохранителей плавикового типа должна осуществляться на те элементы, виды которых допускаются для Лада Веста. Их выпускают производители, обладающие соответствующим заключением от АвтоВАЗа, с нанесенной маркировкой, обозначенной в таблицах I, II и III.

Таблица I

В данной таблице дана расшифровка электрических цепей, которые защищены посредством установки плавких элементов. Данные предохранители находятся в монтажном блоке. В таблице представлены все типы реле и предохранителей, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица II

Таблица II показывает те реле, что стоят в монтажном блоке. В ней представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица III

Эта таблица показывает все электрические цепи, которые защищаются предохранителями, что стоят в блоке непосредственно подкапотного пространства. В таблице представлены все типы электрических цепей, что имеются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица IV

В указанной таблице подремонтированы реле, что находятся в монтажном блоке подкапотного пространства. В таблице представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Ограничения для Лада Веста

Применение элементов, которые отличаются по силе тока (ее номиналу) от тех, что рекомендованы в таблицах под номером I и III, не допускается. Причина — возможное замыкание электроцепи с вероятным последующим воспламенением автомобиля. Для обнаружения дефектного предохранителя необходимо сверить вышедшие из строя электрические цепи Весты, что защищаются указанным компонентом.

В любом автомобиле рано или поздно автолюбитель сталкивается с неработоспособностью тех или иных узлов и агрегатов, особенно это касается электрики. Может перестать работать прикуриватель, могут погаснуть габариты или отключиться кондиционер, или просто освещение в салоне отказать. Не стала исключением и Лада Веста. Прежде чем менять неработающий узел, нужно обязательно проверить предохранители, которые защищают эти цепи. Или реле. Все это традиционно расположено в блоке предохранителей, коих у Lada Vesta целых два — один в салоне и второй в подкапотном пространстве. Давайте вместе рассмотрим какие предохранители и реле за что отвечают и куда именно лезть в случае выхода тех или иных электроприборов в Весте. Начнем с салонного блока предохранителей.

Расположение салонного блока предохранителей Лада Веста:

Для того, что бы получить доступ к Блоку предохранителей в Лада Веста, нам необходимо снять две защелки, делается это следующим образом:

Давайте рассмотрим схематическое обозначение реле и предохранителей в салонном блоке на Весте:

А теперь узнаем какие электрические цепи защищают предохранители в блоке:

Компоненты для Лада Веста

Замена предохранителей плавикового типа должна осуществляться на те элементы, виды которых допускаются для Лада Веста. Их выпускают производители, обладающие соответствующим заключением от АвтоВАЗа, с нанесенной маркировкой, обозначенной в таблицах I, II и III.

Таблица I

В данной таблице дана расшифровка электрических цепей, которые защищены посредством установки плавких элементов. Данные предохранители находятся в монтажном блоке. В таблице представлены все типы реле и предохранителей, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица II

Таблица II показывает те реле, что стоят в монтажном блоке. В ней представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица III

Эта таблица показывает все электрические цепи, которые защищаются предохранителями, что стоят в блоке непосредственно подкапотного пространства. В таблице представлены все типы электрических цепей, что имеются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица IV

В указанной таблице подремонтированы реле, что находятся в монтажном блоке подкапотного пространства. В таблице представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Ограничения для Лада Веста

Применение элементов, которые отличаются по силе тока (ее номиналу) от тех, что рекомендованы в таблицах под номером I и III, не допускается. Причина — возможное замыкание электроцепи с вероятным последующим воспламенением автомобиля. Для обнаружения дефектного предохранителя необходимо сверить вышедшие из строя электрические цепи Весты, что защищаются указанным компонентом.

Источники

  • http://vesta2180.ru/predoxraniteli/
  • http://www.base-ex.com/predohraniteli-i-rele-lada-vesta
  • http://club-vesta.ru/ustrojstvo/oboznachenie-predoxranitelej-i-rele-lada-vesta
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
