Ваз 2110 загорается чек через некоторое время

ВАЗ 2110 горит лампа аккумулятора

Фото панели приборов автомобиля ВАЗ 2110. Лампа аккумулятора — третья слева в нижнем ряду.

Возможна, например, потеря тока при выключенном автомобиле, или повышенное потребление бортовой электроники во время поездки. И даже при нормальном режиме разряда подвести может генератор, который не будет восполнять заряд аккумулятора из-за неисправности. Если при запуске ВАЗ 2110 горит лампа аккумулятора на приборной панели. то как раз имеет место последний вариант.

А вот почему конкретно генератор не подает напряжение сразу определить довольно сложно. Самый очевидный сценарий – ослаб ремень, и генератор просто не набирает необходимые для работы обороты. Тогда достаточно просто натянуть ремень, и следить за поведением лампочки. Если же и после этого аккумулятор не заряжается, виновником может быть регулятор напряжения.

В рабочем состоянии регулятор напряжения генератора сглаживает напряжение на выходе до уровня 13,2-14,7 В. Если же в бортовой сети значение намного отличается, то проблема заключается именно в работе регулятора. Если фиксируется 14,7 В и выше, значит регулятор замыкает «массу» и выход “DF” – можно попробовать устранить замыкание. Если же напряжение, наоборот, низкое, тогда регулятор напряжения нужно менять полностью. В рассмотренных сценариях с участием неисправного регулятора горит лампочка аккумулятора ВАЗ 2110 только в случае с низким напряжением, так как аккумулятор начинает «голодать»

А вот влияние высокого напряжения на батарею куда более пагубное – за значением напряжения в сети очень важно следить

Еще одной причиной мигания лапочки на «десятке» может стать выход из строя одного из диодов выпрямительного блока. Диод предназначен для того, чтобы пропускать ток только в одну сторону, и не давать ему идти в генератор.

Фото диодов выпрямителя генератора ВАЗ 2110. 3 — дополнительные диоды, 2 — отрицательные диоды, 1 — положительные диоды

Очень часто диоды горят при неправильном подключении к прикуривателю в салоне. Тогда ток от аккумуляторной батареи может пойти в обмотку генератора, что ничего хорошего не предвещает. Диод при выходе из строя может либо проводить ток в обе стороны, либо же вообще не пропускать его. Вот тогда генератор и не отдает ток, и аккумулятор садится. И когда на ВАЗ 2110 горит лампа аккумулятора, на панели, рекомендуется проверить диоды генератора омметром.

Сделать это довольно просто, но для этого сначала нужно разобрать генератор. Прежде всего, нужно снять провод с минусовой клеммы аккумулятора. Потом отключается провод возбуждения от самого генератора. Ключом на 10мм откручивается гайка, которой прикручены остальные провода. Снимаем ремень, откручивает регулировочный винт и удерживающую гайку. Снимаем натяжную планку, ключом на 13мм откручиваем крепежную гайку снизу, и крепежный болт. После этого генератор сойдет с места.

Чтобы добраться до выпрямительного блока, в котором находятся диоды, потребуется ключ на 8мм и на 10мм. Также пригодится крестовая отвертка. К каждому диоду подключаем по очереди омметр, и смотрим на его реакцию. При разном подключении контактов, омметр должен показывать либо бесконечность, либо значение около нескольких сотен Ом. Соответственно, каждый диод нужно тестировать двумя вариантами подключения прибора. И если картина не соответствует описанной – диод нужно заменить, а лучше поставить новый выпрямительный блок. Таким же поводом для замены может стать повреждение вентилей выпрямительного блока.

Еще одной причиной того, что горит лампочка аккумулятора ВАЗ 2110, могут быть отпаявшиеся выводы обмотки возбуждения генератора, которые потеряли связи с контактными кольцами. Тогда их можно просто припаять обратно, либо заменить полностью весь ротор генератора. Тот же эффект, а именно полное отсутствие подачи тока от генератора, даст замыкание либо обрыв обмотки возбуждения генератора. Нужно разбирать устройство и омметром проверять выводы статора — на замыкание, и пропусканием тока — на обрыв. При замыкании на «массу» генератор начинает характерно подвывать, что уже само по себе должно серьезно насторожить автолюбителя. Чтобы не заворачиваться, легче просто заменить весь статор в сборе – однако причину поломки все равно выяснить надо.

Читайте так-же, другие обзоры

Замена втулок стартера ВАЗ 2109

Одна из поломок стартера, это выход из строя втулок. В данной статье мы рассмотрим технологию замены втулок стартера для модели ВАЗ 2109.

Плохо крутит или не крутит стартер ВАЗ 2109

Распространенная проблема — стартер вроде работает, а вроде и не работает, крутит, но плохо. Что делать в этом случае, Вы узнаете из данного обзора.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

  • световая индикация аккумуляторной батареи на панели приборов;
  • нестабильная работа АКБ (её выкипание или недозаряд);
  • различная интенсивность света фар;
  • посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Вышедшие из строя свечи зажигания

Если на приборной панели вашего ВАЗ 2110 загорелся чек двигателя, в первую очередь необходимо обратить внимание на состояние свечей и высоковольтных проводов. Со временем зазор свечей зажигания изменяется, в результате в цилиндрах отсутствует искра, а соответствующие датчики определяют наличие проблемы

Именно поэтому, как только загорелась подобная сигнализация, необходимо выполнить проверку свечей на предмет наличия искры. Автовладельцу также следует осмотреть состояние высоковольтных проводов, которые могут иметь механические повреждения, что и приводит к неправильной работе силового агрегата в ВАЗ 2110. Помните о том, что свечи необходимо регулярно менять, что и позволит избежать подобных проблем с двигателем автомобиля.

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить  состояние  зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки  снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора.  Также может потребоваться полностью заменить провод от генератора на аккумулятор.

Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А.  В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы

Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе

Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов,  тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Полезные рекомендации

Чтобы ваш автомобиль не испытывал проблем с зарядкой батареи, воспользуйтесь следующими советами:

Не игнорируйте сигналы приборной панели автомобиля. В таком случае вы сможете решить проблему на начальной стадии ее развития.
Регулярно осматривайте ремень генератора. От него напрямую зависит правильная работа всей электрики на борту. При наличии дефектов как можно скорее проводите его замену.
Проверяйте напряжение от генератора на аккумулятор

Если заметили несоответствие – диагностируйте бортовую сеть.
Периодически обращайте внимание на состояние клемм АКБ. Если заметили окисление – устраняйте этот дефект

Их можно обработать при помощи WD-40.
Изолируйте генератор и аккумулятор от попадания воды, чтобы не случилось короткого замыкания. Мойку двигателя доверяйте профессионалам.
В ремонте схемы зарядки аккумулятора не используйте дешевые запчасти.

Подводя итог, отметим, что аккумулятор – это наиболее важный элемент в электросети автомобиля. Поэтому следует производить своевременное обслуживание цепи зарядки и по необходимости менять необходимые детали. В таком случае вы обеспечите надлежащую систему работы. В статье мы рассказали вам об основных неисправностях, от которых может загореться лампа зарядки АКБ и что с этим делать. Надеемся, наши рекомендации помогут вам в решении рассматриваемой проблемы.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Способы устранения неисправности

Теперь, когда все причины определены, можно начать рассмотрение вопроса устранения неисправностей. Но, перед тем, как начать стоит отметить, что автолюбителю необходимо иметь представление о конструктивных особенностях двигателя, если он хочет устранить неисправность самостоятельно. В противном случае, прямая дорога на автосервис, во избежание получения еще других проблем, которые обычно по не опыту автолюбители создают себе сами.

Датчики

Зачастую, причиной, по которой может загораться чек на Калине становиться — выход со строя одного из датчиков. Среди таких вероятными, которые стоит сразу проверить являются: датчик массового расхода воздуха, регулятор холостого хода, датчик положения коленчатого вала, датчик кислорода и датчик температуры охлаждающей жидкости.

Но, существует более простой и эффективный способ определить неисправность того или иного датчика, а именно подключение к электронному блоку управления двигателем. Здесь можно посмотреть ошибки и расшифровав их, определить, где находится проблема.

Дроссель

Засоренность дроссельной заслонки зачастую становиться причиной того, что может загореться чек двигателя, поскольку в силовой агрегат поступает не достаточное количество воздуха. Решением проблемы становится чистка. Этот процесс можно провести при помощи жидкости для чистки карбюраторов или жидкости ВД-40.

Деталь демонтируется с автомобиля и вычищается, после чего, ее устанавливают на место. Также, рекомендуется проверить датчик положения дроссельной заслонки, который мог выйти со строя.

Форсунки

Одной из частых причин появления значка «чек» на приборной панели становится неисправность одной или нескольких форсунок, которые не должным образом распыляют топливную смесь. Так, стоит демонтировать все элементы и проверить их при помощи специального стенда.

Если такового нет, то можно применить народный способ, залив промывочную жидкость в трубки подачи топлива и активировать форсунки при помощи АКБ. Таким образом, будет видно, какая форсунка плохо работает. Но, опытные автомеханики рекомендую проводить чистку и проверку распылителей на стенде, поскольку эффективность процедуры выше.

Бензонасос и фильтр

Еще одной причиной неисправности может стать неисправность бензинового насоса или его фильтра. Отсутствие питания или загрязненность фильтрующих элементов приводит к тому, что в силовой агрегат будет поступать недостаточное количество горючего для образования воздушно-топливной смеси.

Вылечить неисправность можно при помощи проверки работоспособности бензонасоса, а также заменой фильтра внутри бензинового насоса. Отдельно стоит посмотреть на топливный фильтр, который мог забиться при заливке некачественного бензина.

Воздушный фильтр

Засоренность воздушного фильтра может стать причиной недостаточного количества воздуха в камерах сгорания. Так, для проверки этого элемента, его необходимо демонтировать, что делается достаточно просто. Осмотрев фильтрующий элемент, можно узнать насколько он загрязнен и необходимо ли заменить изделие. Так, после замены может пропасть сигнал чек с приборной панели.

Свечи и высоковольтные провода

Проводка, также зачастую становиться причиной того, что на панели загорается значок чек. Это случается тогда, когда неработоспособная свеча или возник пробой по одному из высоковольтных проводов.

Проверять свечи зажигания рекомендуется на специальном свечном стенде. Но, если такового нет, то можно воспользоваться общепринятыми «дедовскими» способами. А вот высоковольтные провода проверяются при помощи обычного мультиметра, где сопротивление по каждому проводу должно составлять около 5 оМ. В случае обнаружения поломанной детали, ее необходимо заменить.

Заправка некачественным топливом

Лампочка Check Engine может загораться сразу же после заправки некачественным топливом. Такое грязное и некачественное топливо, попадая в двигатель,  неизменно вызывает повышенную детонацию и неправильную работу системы впрыска, и в итоге блок управления работой мотора получает ошибки от встроенных датчиков и загорается чек на приборной панели. В том случае, если такая сигнализация загорелась сразу же или же вскоре после заправки, с большой долей вероятности виной тому является некачественное топливо. Эксплуатировать автомобиль в данном случае не рекомендуется. Необходимо вызвать эвакуатор, отвезти машину на сервис, где специалисты комплексно продиагностируют машину и выполнят очистку топливной системы. В противном случае возможно повреждение инжектора, что приведет к дорогостоящему ремонту двигателя.

Причины

Существуют только две причины, из-за которых может гореть контрольная лампочка зарядки аккумулятора:

  • Лампа аккумулятора ваз 2110 должна светиться в момент когда мы включаем зажигание, и гаснуть в момент, запуска двигателя
  • Если этого не происходит (не гаснет), значит, аккумуляторная батарея не заряжается
  • Если наоборот не горит лампочка даже при запуске мотора, это может означать что полностью сел аккумулятор

Инструкция сообщает, что аккумулятор обычно садится по двум главным причинам:

  • Сам аккумулятор вышел из строя, поэтому он не держит заряд
  • Либо не получает подзарядку от генератора, хотя сам обеспечивает питанием сеть автомобиля

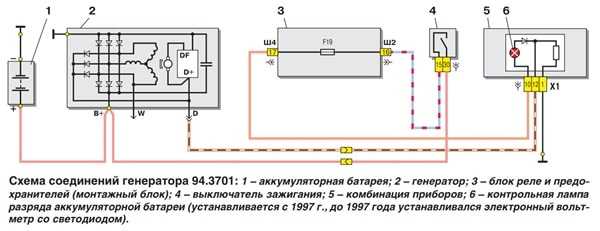

Принцип работы

С начала нужно разобраться, как работает связанная с лампочкой электрическая схема:

  • Генератор, как нам известно, имеет систему смешанного возбуждения
  • Это означает, что ротор в нем намагничен, но для возбуждения нужно подать ток на статор
  • После того как произошло возбуждение генератора, он достигает рабочих оборотов, и тогда в обмотке ротора появляется индукционный ток, он снимается через контактные кольца угольными щетками, которые играют роль сборщика (коллектора) в электродвигателях
  • Ток, после выхода на щетки направляется в диодный мост, аккумулятор необходимо заряжать постоянным током, диодный мост служит именно для этого
  • От моста электрический ток разветвляется к клемме аккумулятора и к реле
  • Реле имеет своё название, научным языком так сказать РС-702, оно является реле контрольной лампочки заряда аккумулятора
  • Принцип действия реле всем известен: напряжение в нем подается на катушку, стальной сердечник установлен внутри неё
  • Под воздействием электромагнитного поля сердечник притягивает пластинку к себе, чем производит размыкание контактов в другой цепи
  • В этой цепи и находится наша контрольная лампочка
  • Пока контакты замкнуты, лампочка горит, затем тухнет

Горит лампа зарядки аккумулятора

Калькулятор расчета тока утечки в автомобиле

Расчет допустимой утечки тока в автомобиле | Онлайн калькулятор

Горит лампа зарядки аккумулятора — значит не работает генератор, первая мысль автовладельца когда он увидел значек АКБ на приборной панели. Однако причина, по которой загорается индикатор заряда, чаще всего намного банальнее — это ослабление натяжки приводного ремня или плохой контакт. Но, также не исключено, что придется и разбирать генератор поскольку возможен износ щеток генератора или выход из строя диодного моста, а также некоторые другие.

Первое, что нужно сделать, если горит лампа заряда аккумулятора при включенном двигателе — проверить напряжение на клеммах аккумулятора. Это нужно для того, чтобы определиться с локализацией места ремонта — в подкапотном пространстве либо в приборной панели автомобиля.

Ситуация, когда возникает неисправность Узел, по причине которого произошла неисправность Возможные причины поломки
При зажигании горит лампа аккумулятора В момент запуска двигателя, то есть, во время включения зажигания, сигнальная лампа аккумулятора должна светиться в течение 1. 2 секунд и после этого гаснуть. Если она продолжает светиться — нужна дополнительная диагностика.
Не гаснет лампа аккумулятора Генератор
  • слабая натяжка ремня генератора;
  • значительный износ либо полный обрыв ремня генератора;
  • износ щеточного узла, износ щеток генератора;
  • проблемы с регулятором напряжения;
  • полностью или частично вышел из строя диодный мост;
  • износ (подклинивание, люфт) подшипников шкива;
  • плохой выводной контакт генератора;
  • плохой контакт на “массе” генератора;
  • обрыв обмотки генератора.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.
Периодически горит лампа зарядки аккумулятора Генератор
  • плохой контакт на выводе генератора;
  • плохой контакт на “массе” генератора;
  • ослабленный ремень.
Тускло горит лампа зарядки Проводка
  • поврежден провод, идущий от генератора до аккумулятора;
  • плохой контакт на регуляторе напряжения.
Генератор
  • обрыв или плохой выводной контакт на одной из фаз генератора;
  • выход из строя одного или нескольких диодов;
  • нарушение пайки в диодном выпрямительном мосте.
Мигает лампа аккумулятора Генератор
  • повреждение выводного контакта генератора;
  • повреждение контакта “массы” генератора;
  • повреждение выводного провода до аккумулятора.
На холостых (малых оборотах) горит лампа аккумулятора Генератор
  • слабая натяжка ремня генератора;
  • значительный износ либо полный обрыв ремня генератора;
  • износ щеточного узла, износ щеток генератора;
  • проблемы с регулятором напряжения;
  • полностью или частично вышел из строя диодный мост;
  • износ подшипников шкива;
  • плохой выводной контакт генератора;
  • плохой контакт на “массе” генератора;
  • обрыв обмотки генератора.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.
Горит лампочка аккумулятора после перегазовки тухнет Генератор
  • обрыв одной из фаз генератора или повреждение выводного контакта;
  • выход из строя одного или нескольких диодов;
  • повреждение пайки диодов.
  • проскальзывание ремня.
Сигнальная лампа Использование светодиодных ламп вместо ламп накаливания в автомобилях, где предусмотрено использование именно ламп накаливания.
При движении загорается лампа аккумулятора Генератор
  • износ щеток;
  • люфт и вибрация подшипников шкива генератора и/или натяжного ролика;
  • обрыв выводного контакта или контакта на “массе”;
  • повреждение провода от генератора до аккумулятора;
  • критическое повреждение или обрыв ремня генератора.
Аккумулятор Частичный или полный выход аккумуляторной батареи из строя, ее критический разряд.
На холодную горит лампа аккумулятора Генератор
  • обрыв одной из фаз генератора или повреждение выводного контакта;
  • выход из строя одного или нескольких диодов;
  • повреждение пайки диодов.
  • плохая натяжка ремня.
Лампа горит зарядка идет Генератор
Сигнальная лампа
  • повреждение проводки сигнальной лампы (ее изоляции);
  • нарушение контакта в разъеме монтажного блока.
Аккумуляторная батарея
  • полный или частичный выход АКБ из строя;
  • низкий уровень электролита в батарее;
  • окисление клемм АКБ;
  • проблемы с проводкой аккумулятора.

Заменить датчик кислорода (лямбда зонд)

Кислородный датчик в вашем автомобиле является частью системы отработки выхлопных газов, который контролирует в процессе сколько кислорода не сгорело в камере сгорания двигателя. Этот датчик помогает контролировать расход топлива автомашины. Неисправность кислородного датчика (лямбда зонда) означает, что автомобильный компьютер получает не правильные данные и может существенно увеличить потребление топлива, а заодно и сократить мощность двигателя. Большинство автомобилей имеют от 2 до 4 датчиков кислорода. Если у вас есть домашний автомобильный сканер ошибок, то подключив его к автомобилю вы сможете легко узнать какой датчик необходимо заменить.

По какой причине приходит в негодность датчик кислорода в автомобиле: -Со временем датчик покрывается слоем отработанного и обычного моторного масла (масленая сажа), что уменьшает точность съема показателей датчика для регулирования бензиновой смеси и распределения оптимального расхода топлива. Неисправность датчика кислорода в автомобиле приводит не только к повышенному расходу топлива, но и к повышенному содержанию вредных веществ СО2 в выхлопе.

Что необходимо сделать: -Если вы не поменяете неисправный автомобильный датчик кислорода, то это может привести к выходу из строя катализатора автомобиля (может лопнуть), что выльется для вас в дорогостоящий ремонт. Стоимость новых катализаторов по причине содержания в них драгоценных сплавов очень высока. На некоторых автомобилях этих катализаторов сразу несколько штук и их стоимость может доходить до 90 тыс. рублей. Так что господа не тяните с заменой кислородного датчика. Хоть замена самого датчика и его стоимость приличная, но это все-равно не соизмеримо со стоимостью самой системы нейтрализатора выхлопных газов. Вы можете сэкономить деньги на замене этого датчика сделав это самостоятельно. Во многих руководствах по эксплуатации автомобилей есть подробные инструкции, как можно самостоятельно заменить датчик кислорода. Если вы знаете, где находится датчик кислорода, то вам не составит большого труда отсоединить неисправный «лямбда зонд» и заменить его на новый

Помните о том, что тянуть с заменой этого важного элемента нельзя!

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями

могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания?

Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

О чем говорит значок аккумулятора на приборной панели

Значок аккумулятора как аварийный индикатор не должен светиться во время работы двигателя. Контрольный индикатор зарядки в случаях возникновения неисправности может реагировать следующим образом:

  1. Гореть постоянно, периодически или тускло либо моргать.
  2. Не гаснуть на холостых оборотах (800 ÷ 1200).
  3. Светиться, а после перегазовки тухнуть.
  4. Загораться во время движения.
  5. Светиться, пока двигатель не прогреется.
  6. Загорается лампочка при включении фар.
  7. Гореть, но при этом идёт зарядка акб.

Возможны механические и электрические неполадки. Чтобы обнаружить причину, вызывающую ошибку, необходимо проверить пошагово исправность элементов, задействованных в формировании напряжения питания.

Так, к основным проблемам, вызывающим неправильное горение индикатора аккумулятора, можно отнести неисправности в электропроводке, генераторе и аккумуляторе.

Генератор – это электрическая машина, которая при вращении вырабатывает электрическое напряжение. Вал генератора через ременную передачу получает вращение от коленчатого вала.

В состав генератора (ГН) входят обмотка возбуждения (роторная) и трёхфазная статорная обмотка, диодный мост, реле-регулятор (РР). В зависимости от марки авто генераторы конструктивно различаются, но принцип работы у них одинаковый. На рисунке ниже изображена функциональная схема взаимодействия генератора (тип. 94.3701) и аккумулятора.

Контрольная лампочка аккумулятора машин с ЭСУД может обозначаться CHECK BATTERY. Разберёмся, почему горит лампочка зарядки аккумулятора (см. рис. 2 поз. 6). Напряжение +12 В с АКБ через ключ зажигания (поз. 4) подаётся через предохранитель (поз. 3) на один контакт индикатора (лампочки), а другой контакт через плюс диода подключается к выводу D и через резистор на массу. Когда генератор не вращается, на клемме D низкое напряжение. +12В проходит по цепи: лампочка, диод, резистор, масса, и индикатор горит. При вращении на D появляется напряжение, диод закрывается, и лампочка гаснет.

Через лампочку также подается начальное напряжение для возбуждения генератора. Клемма +В генератора и + аккумулятора соединены. При таком включении лампа заряда зависит от разницы напряжения на батарее и напряжения на D. Минусовые провода подсоединены к кузову.

При эксплуатации важно следить за работоспособностью ГН, АКБ и электропроводки. Периодически необходимо проверять и чистить контакты силовых клемм, натяжку ремней, напряжение батареи

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ  на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет  ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда  часто виновником становится генератор, реле – регулятор  или плохой контакт. При этом после проведения квалифицированной диагностики удается  определить, локализовать и качественно устранить неисправность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
