Устройство и принципы функционирования проводки ваз 2110

Схема ВАЗ 2110 инжектор 16 клапанов

1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель
вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель
А — колодки для подключения электродвигателя омывателя заднего стекла
В — колодки для подключения жгута системы впрыска
С — к колодке жгута предупредительного света
D — колодка для подключения к бортовому компьютеру
Е — к колодке жгута очистителей фар
F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G — к элементу обогрева заднего стекла
H — колодка для подключения дополнительного сигнала торможения
J — к моторедуктору замка багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Стартер ВАЗ 2110

Для того чтобы завести автомобиль, необходим поворот коленчатого вала. А происходит этот поворот благодаря стартеру, который, по своей сути, является электродвигателем постоянного тока.

Мощность стартера определяется моментом сопротивления проворачиванию коленвала и его минимальной частотой вращения

При этом важность выполняемой им работы довольно сложно недооценить, ведь, несмотря на весьма скромные габариты, стартеру необходимо совершать действия, обеспечивающие начало вращения маховика и дальнейшего движения поршневой группы двигателя

У стартера ВАЗ 2110 механизм достаточно надежный: довольно длительное время в его работе не возникает практически никаких проблем. Неполадки обычно начинают возникать только примерно спустя лет пять-шесть после начала эксплуатации.

Что же еще необходимо знать о стартере «десятки»?

Несколько слов о стартере автомобиля ВАЗ 2110.

Стартер ВАЗ 2110 весьма схож со стартером ВАЗ 2108, но в то же время обладает некоторыми своими конструктивными особенностями. Важнейшая из них – наличие у сцепления «десятки» крепления с двумя отверстиями и шестерней, закрепленной на валу, прикрытой полуколпаком, в соответствии с ответной частью на КПП

Поэтому именно на эти элементы необходимо обращать свое внимание при покупке стартера для ВАЗа 2110

Схема стартера ВАЗ 2110.

1 вал привода
2 втулка передней крышки
3 ограничительное кольцо
4 шестерня с внутренним кольцом обгонной муфты
5 ролик обгонной муфты
6 опора вала привода с вкладышем
7 ось планетарной шестерни
8 прокладка
9 кронштейн рычага
10 рычаг привода
11 передняя крышка
12 якорь реле
13 удерживающая обмотка
14 втягивающая обмотка
15 тяговое реле
16 шток тягового реле
17 сердечник тягового реле
18 контактная пластина
19 крышка тягового реле
20 контактные болты
21 вывод «положительных» щеток
22 скоба
23 щеткодержатель
24 «положительная» щетка
25 вал якоря
26 стяжная шпилька
27 задняя крышка с втулкой
28 коллектор
29 корпус
30 постоянный магнит
31 сердечник якоря
32 опора вала якоря с вкладышем
33 планетарная шестерня
34 центральная (ведущая) шестерня
35 водило
36 шестерня с внутренними зубьями
37 кольцо отводки
38 ступица с наружным кольцом обгонной муфты

Стоит или не стоит ремонтировать стартер?

Ни для кого не секрет, что качество стартеров отечественного производства, а также комплектующих к ним, оставляет желать лучшего. Все дело в том, что станки предприятий, на которых изготавливаются стартеры, уже давно изношены, именно поэтому продукцию данных предприятий качественной никак не назовешь.

А вот стартер иностранного производства отслужит вам порядка пяти лет без признаков износа, что довольно неплохо, ведь отечественные аналоги могут выйти из строя уже через два года эксплуатации.

Основные неисправности, связанные со стартером.

  1. Дефекты в цепи питания: стартеру не хватает электросилы для проворачивания необходимых элементов.
  2. Разогрев обмоток и последующая порча изоляции — следствие длительного прокручивания стартера.
  3. Выход из строя самого стартера – может произойти из-за неисправности втулок.

Кстати, ремонт самого стартера «десятки» пусть и не очень дорогой, однако он «продляет жизнь» данному устройству максимум на год-полтора, после чего ремонт требуется снова. Поэтому, дабы сэкономить свои силы и время, при наличии поломок у стартера лучшим решением будет просто приобрести новое устройство взамен старому.

Стартер ВАЗ 2110 — какой выбрать: с редуктором или без?

Решив осуществить замену стартера, многие владельцы машин отечественного производства сталкиваются с тем, что не могут решить, какое устройство им выбрать: с редуктором или без.

Так вот редукторный стартер – это стартер с маленьким мотором (он как раз и крутит редуктор), большими оборотами и меньшим током. От обычного его отличает: большой пусковой момент, высокая мощность, более чем на половину меньшая масса, улучшенная стартовая способность, увеличенный срок службы и неприхотливость в уходе.

Так что вывод, какой стартер выбрать для ВАЗ 2110, напрашивается сам собой, хотя, конечно, решать всегда только вам!

Видео

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Видео «Как производится ремонт проводки своими силами»

Более подробно о том, как осуществляется ремонт электроцепи в гаражных условиях, узнайте из видео ниже (автор видео — Ramanych).

Проводка в автомобиле выполняет одну из наиболее значимых ролей, так как фактически является связующим звеном многих функциональных элементов автомобиля. В Ваз 2110 замена проводки осуществляется в случае её неисправности, либо если владелец решил провести модернизацию. Это, в свою очередь, поможет существенным образом повысить эффективность функционирования электронных систем автомобиля. Зачастую старая проводка просто не выдерживает нагрузки различных дополнительных высокотехнологичных устройств. Замена проводки в Ваз 2110 может быть легко проведена и своими силами.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

Неисправности и их устранение

Есть несколько способов понять, что с реле творится неладное

Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из лампочек реле будет моргать в два раза быстрее

Когда нет вообще никакого сигнала, то стоит проверить проводку, возможно, дело в ней. Виновником также может быть и предохранитель.


Поиск неисправности необходимо начинать с состояния электрической цепи. Обусловлено это тем, что окисленный контакт или короткое замыкание ведут к отсутсвию сигнала или повышенному напряжению. Просто так предохранители и реле не перегорают, поэтому проблема чаще всего именно в проводке. Если там все в порядке, то меняем предохранитель и при необходимости реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Дальше ставим новую деталь, и все должно заработать.

Инжекторная «десятка»

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания.

Конструктивно не предусмотрены предохранители только для подачи электрики релейным проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

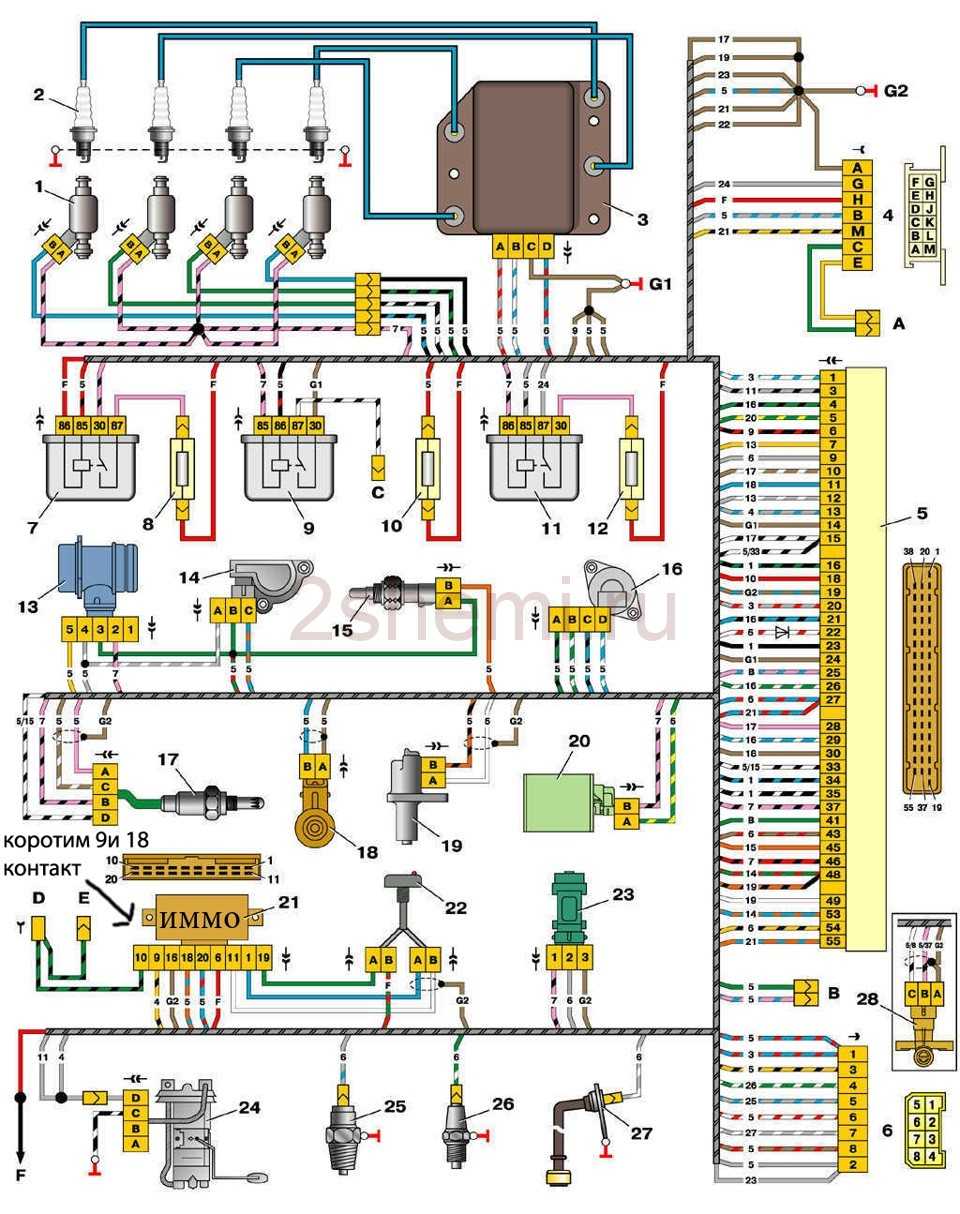

Электрическая схема инжекторного автомобиля

Кроме того, инжектор (в отличие от карбюратора) – более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контролер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Это интересно: Какой масляный фильтр лучше для Нивы Шевроле — опрос

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Схема отопителя

На ВАЗ 2110 применялся бюджетный вариант климат-контроля без кондиционера, больше предназначенный для поддержания заданной температуры в салоне в зимнее время. Система построена на базе отдельного контроллера и датчика температуры. Для управления применяются две поворотные рукоятки (температуры и оборотов вентилятора). Управление защищено плавкой вставкой в монтажном блоке (F18, указан на схеме выше). Встречаются два варианта контроллера управления — с автоматическим режимом работы и без него (более поздний вариант). Разница во внешнем виде хорошо видна по фото, приведенным ниже. Допустимо заменять узлы с перепиновкой датчика заслонки (необходимо менять провода местами).

Ранний вариант Поздняя версия

Принципиальная схема элементов и проводки приведена ниже.

Управление отоплением ВАЗ 2110

Обозначение позиций на схеме:

  • 1 — мотор вентилятора;
  • 2 — дополнительное сопротивление;
  • 3 — блок управления;
  • 4 — иммобилайзер;
  • 5 — замок зажигания;
  • 6 — сенсор температуры;
  • 7 — управление рециркуляцией;
  • 8 — клапан рециркуляции воздуха;
  • 9 — привод заслонки.

Машины разных лет выпуска отличаются распиновкой жгутов проводки отопителя. Из-за этого при замене блока управления не работает вентилятор (или одна скорость) или инвертировано управление температурой подаваемого воздуха. Для исправления проблемы требуется поменять местами провода, отвечающие за работу данных элементов. Сложнее всего решается ситуация с отсутствием одной скорости вращения вентилятора. Для решения задачи потребуется купить другой блок управления, поскольку они различны по конструкции.

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея; 2 – генератор; 3 – стартер; 4 – выключатель зажигания

Написать ответ Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Купить этот сайт

Штатные часы, которые расположены на панели приборов автомобилей ВАЗ 2110 — 2112, являются конструкцией довольно простой, но все же — нередко эта деталь выходит из строя и приходится ее менять. Многие владельцы в спешке выламывают корпус из панели, ломая при этом и сами часы, и в некоторых случаях умудряются сломать части панели. Действовать же в этом случае необходимо особо аккуратно.

Для того, чтобы снять часы, точнее вынуть их из приборной панели, нам понадобится две тонких отвертки с плоским лезвием, хотя можно все сделать даже при помощи одной:

По бокам от корпуса необходимо вставить отвертки и как бы поддеть часы, или же сверху, как это показано на фото:

После этого без лишних усилий вытянуть их немного из углубления, чтобы получить доступ к проводам питания и лампочке.

Если вам необходимо заменить часы, то отсоединяем штекер и просто вставляем на их место новые. Если же требуется только поменять лампочку по причине ее сгорания, то аккуратно поворачиваем крышку:

И затем можно вынимать лампочку, также провернув ее за цоколь против часовой стрелки:

Установили новую лампочку и теперь подсветка должна работать без проблем. Ставим часы на место в обратной последовательности. Цена новых на ВАЗ 2110-2112 составляет порядка 450 рублей.

Автомобиль не заводится – нет заряда в аккумуляторе

Данная проблема происходит по причине того, что куда-то девается заряд батареи. Пропадает он не случайно, а всегда по какой-то причине.

Вот некоторые из них:

  • вы оставляете автомобиль на улице при температуре окружающей среды в -20 градусов и ниже;
  • заканчивается жизненный ресурс аккумуляторной батареи;
  • какое-то время у вас в салоне осталось включенным радио, что привело к потере мощности заряда.

Во всех этих случаях обычно применяют два вида лечения: во-первых, срочно подзарядить, во-вторых, купить новый аккумулятор. Если вы будете тянуть и ездить на разряженном аккумуляторе, то скоро вы не сможете даже снять машину с сигнализации. Придется вручную снимать клеммы, пытаясь заставить ее «замолчать». Ситуация сразу исправится, как только батарея будет снова заряжена.

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

  • Распределитель топлива;
  • Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Совет: если вы собрались ремонтировать инжектор, обязательно посмотрите схему электропроводки на ВАЗ-2106. Это даст вам возможность заменить все неисправные детали, не повредив общую работу проводки в автомобиле.

Обозначенные цифрами на схеме элементы приведены ниже:

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

  • Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
  • Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Совет: следите за тем, чтобы давление в системе подачи топлива не превышало значения 300 МПа. В противном случае вы увидите соответствующий значок на панели приборов и вам, скорее всего, придется проводить замену охлаждающей жидкости на ВАЗ-2110 .

Конструкция пропускной клапана. Регулирует положение перекрестной диафрагмы, которая подвергается постоянному давлению с трех сторон: с одной стороны давление самого заливаемого топлива, с другой стороны касательная нагрузка от всасываемых объемов воздуха, а с 3-ей стороны напряжение от закрепленной к клапану пружины.

Схема управления двигателем ВАЗ-21102, 21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).

1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер 6 – колодка, присоединяемая к жгуту проводов панели приборов 7 – главное реле 8 – предохранитель, соединенный с главным реле 9 – реле электровентилятора 10 – предохранитель, соединенный с реле электровентилятора 11 – реле электробензонасоса 12 – предохранитель, соединенный с реле электробензонасоса 13 – датчик массового расхода воздуха 14 – датчик положения дроссельной заслонки 15 – датчик температуры охлаждающей жидкости 16 – регулятор холостого хода 17 – датчик кислорода ВАЗ-21102 18 – датчик детонации 19 – датчик положения коленчатого вала 20 – электромагнитный клапан продувки адсорбера 21 – блок управления иммобилайзера 22 – индикатор состояния иммобилайзера 23 – датчик скорости автомобиля 24 – электробензонасос с датчиком уровня топлива 25 – датчик контрольной лампы давления масла 26 – датчик указателя температуры охлаждающей жидкости 27 – датчик уровня масла 28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем) А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС) В — колодка, присоединяемая к жгуту проводов кондиционера С — колодка, присоединяемая к жгуту проводов электровентилятора D — провода, присоединяемые к выключателю зажигания (лампа подсветки) Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера) F — к клемме «+» аккумуляторной батареи G1, G2 — точки заземления На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Распиновка 8-ми контакного разьема

  1. подача питания
  2. датчик скорости (эл.спидометр)
  3. расход топлива (для БК)
  4. датчик ОЖ
  5. аварийное давление масла
  6. лампа «чек»
  7. датчик уровня масла
  8. сигнал тахометра

Профилактика

Заподозрив неисправность, необходимо проверить сопротивление высоковольтных проводов с помощью мультиметра. Черный провод нужно установить в левое отверстие, посередке – красный. Мультиметр должен быть в положении синей 20ки, щупы замкнуть между собой.

Если сопротивление нулевое, значит все в порядке. Если же стрелка мультиметра показывает 1, значит, сопротивление выше предельного, такой провод подлежит замене. Причем, учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Поскольку подкапотная среда агрессивна, то даже если один их высоковольтных выдает повышенное сопротивление, менять нужно все провода на ВАЗ 2110, потому что, если подвел один, то скоро подведут и другие.

Произвести замену своими руками совершенно не сложно, нужна только аккуратность и внимательность. И еще раз напоминаем: прежде, чем лезть к проводам, отключите аккумулятор!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
