Методы решения
Когда определены причины троения движка ВАЗ 2107 инжекторного типа, можно перейти непосредственно к разбору вариантов устранения проблемы. Прежде чем приступить необходимо, понимать, что нужно знать конструктивные особенности мотора.
Топливный насос и фильтр
Первое место поиска причины начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и нет ли нарушений в работе. Если этот элемент не подает видимых признаков повреждений, то рекомендуется его разобрать и проверить.
Многие опытные автолюбители советуют после топливного насоса приступить к замене фильтрующего элемента топлива, поскольку именно здесь горючее может плохо проходить к форсункам. Топливный фильтр, согласно сервисной документации необходимо менять каждые 30-35 тыс. км пробега.
Форсунки
Следующим местом поиска неисправности становятся непосредственно сами форсунки. Они могут быть забиты вследствие использования некачественного горючего или неисправны по сроку эксплуатации, проще говоря — изношены.
Проверяются элементы при помощи специального стенда, который не только делает диагностику состояния, но и проводит чистку элементов. Если находится поврежденная или изношенная деталь, то лучше ее заменить на новый элемент.
Свечи зажигания и высоковольтные провода
Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать становится — зажигание. В первую очередь, рекомендуется провести диагностику свечей зажигания. Для этого необходимо вытащить их с головки блока и визуально осмотреть на наличие трещин. Далее, рекомендуется очистить свечи от накопившейся грязи.
Следующим этапом диагностики становится прозвон контактов при помощи мультиметра и промер зазора. В большинстве случаев, такая диагностика показывает, что свечи не пригодны к дальнейшему использованию, и их стоит заменить.
Еще один элемент системы зажигания, который прямо влияет на воспламенение воздушно-топливной смеси, являются высоковольтные провода. От их состояния будет зависеть насколько хорошо, и экономно будет работать мотор. Поэтому, рекомендуется осмотреть их на наличие повреждений, а также прозвонить мультиметром.
Воздушный фильтр
Загрязненное состояние воздушного фильтра может привести к тому, что двигатель не будет получать достаточного количества воздуха в камеру сгорания, а соответственно будет идти нарушение образования воздушно-топливной смеси. Поэтому, рекомендуется провести осмотр элемента, и если обнаружится, что он грязный в обязательном порядке его необходимо заменить.
Дроссель
Загрязненность дроссельной заслонки, также препятствует нормальной подачи воздуха в двигатель. Чтобы диагностировать узел, необходимо его демонтировать. Если обнаружится, что на стенках накопилась пыль и другие чужеродные предметы, то следует провести чистку детали. Для этого потребуется специальное средство или жидкость для чистки карбюраторов. Данную операцию может выполнить любой автолюбитель без особых проблем.
Клапана
Прогоревшие клапаны могут стать причиной того, что двигатель начинает троить, поскольку между седлом и выпускным клапаном образуется щель, через которую выхлопные газы обратно поступают в камеру сгорания, чем нарушают баланс в воздушно-топливной смеси.
Чтобы провести диагностику узла, необходимо демонтировать головку блока. Зачастую, уже прогоревшие клапаны — это первый признак износа поршневой группы, а соответственно все приводит к капитальному ремонту.
ЭБУ и датчики
Последнее место, где стоит искать неисправность, становятся датчики. Так, выход со строя одного или нескольких измерительных элементов может стать причиной возникновения эффекта троения. Поэтому, автомобилисту придется проверить их вручную, поскольку электронный блок управления не всегда может распознать, что датчик вышел со строя.
2 Поломки и показатели обнаружения
Провалы появляются очень часто из-за проблем в системе питания двигателя. После нажатия на педаль увеличивается объем топлива, но если есть неполадки, смесь получается некачественной и не происходит эффективное горение. Когда бензонасос не справляется со своей задачей, тоже возникают перебои.
Еще одна причина связана с зажиганием. Она встречается реже, но влияет на устойчивость работы ДВС. Виноваты свечи или высоковольтные провода. Чтобы определить неисправность, достаточно осмотра. Очень чистые электроды говорят о том, что смесь бедная, а нагар свидетельствует о нехватке воздуха.
Проверка карбюраторной системы
Большинство случаев провалов связаны с засорением топливопроводов. Поэтому первоочередная задача – проверить поступление бензина. С карбюратора снимают патрубок, идущий от насоса, и опускают его конец в емкость. Рукой качают топливо. Если все в порядке, оно поступает мощными порциями. Когда струя недостаточно сильная, ищут места подсоса воздуха в шлангах и уплотнениях, а также неисправность самого бензонасоса.
Когда система питания обеспечивает подачу топлива, проблема, с большой долей вероятности, скрывается в карбюраторе. Его назначение – осуществлять дозированный впрыск топлива. По разным причинам он может не справляться. Начинают с проверки фильтра, установленного на входе сразу за штуцером.
На неисправность карбюратора указывает характер провалов:
- Рывки при плавном увеличении подачи топлива и дальнейшая стабилизация работы. Загрязнились отверстия переходных систем в первичной камере. Похожий результат наблюдается с неисправным ускорительным насосом.
- Кратковременный провал, подергивание на малых оборотах. Забиты жиклеры, эмульсионные трубки и колодцы главной дозирующей системы.
- Раскачивание, перебои холостого хода. Засорение жиклеров, каналов системы ХХ. Поломка электромагнитного клапана, подсос воздуха через его уплотнительное кольцо вызывает подобные симптомы.
- Проблемы возникают на высокой скорости с большой нагрузкой. Неправильно работает вторичная камера: засорение, неисправен эконостат, экономайзер.
- Кратковременный провал при нажатии на педаль газа. Нарушен уровень топлива в поплавковой камере карбюратора, или есть дефекты ускорительного насоса.
Выявление проблем в инжекторе
Причиной провалов становятся элементы топливной системы. Если фильтр тонкой очистки сильно забитый или неисправен насос, к рампе подается недостаточно бензина. Нормальным считается средний показатель в 3 Бара с отклонениями в стороны на 0,2.
Чтобы убедиться, измеряют давление и сверяют со стандартными показателями. Если заметны сильные отличия, ищут причину. Возможно, система пропускает воздух или неисправна одна из форсунок (поломки нескольких одновременно на практике не встречаются). Проверка и промывка выполняется на специальных стендах, но можно сделать и самостоятельно.
Схема датчиков инжекторной системы
В образовании смеси участвуют датчики, отвечающие за обороты коленвала, правильные пропорции воздуха и бензина. Отклонения в содержании отрицательно влияют на двигатель, он не способен увеличивать обороты при необходимости. Для диагностики используются стандартные приспособления: манометр и мультиметр. Они позволяют вначале измерить давление в рампе, затем протестировать датчики.
Другие неполадки, способные повлиять на работу
Причины провалов, кроме неисправностей топливной системы и карбюратора, иногда кроются в других многочисленных узлах. Среди них:
- неверно выставленное зажигание;
- проблемы со свечами – неправильный зазор, нагар на электродах, пробитый изолятор;
- в трамблере износился уголек или сгорел резистор;
- неисправна катушка, нарушена изоляция высоковольтных проводов;
- поломка вакуумного или центробежного регулятора опережения зажигания.
Следует сказать о воздушном фильтре, который иногда забывают вовремя сменить. В мотор не поступает достаточно воздуха, он задыхается, топливо получается обогащенным, отчего происходят нарушения в работе.
Для самостоятельной диагностики следует обладать определенными знаниями об устройстве мотора и принципе его работы. В противном случае поиск неисправностей превратится в сплошное применение метода проб и ошибок. Зачастую тратится время, а результата нет. Если есть уверенность в собственных силах, начинают с простого: провода, зажигание, затем переходят к топливной системе, карбюратору, форсункам.
Проверка бензонасоса
Основной показатель работоспособности топливного насоса – давление бензина в топливной рампе. Способы подключения к топливной магистрали:
- использование штатного штуцера для замера давления в рампе. Такой тип системы питания установлен на ВАЗовских 8-клапанных ДВС с магистралью обратного слива топлива от рейки к бензобаку. Подключить манометр можно через переходник, который накручивается на штуцер с внешней резьбой. Внутри штуцера находится золотник, напоминающий велосипедный, который при нажатии сообщает топливную рейку и шланг манометра. Но заводской разъем для подключения манометра есть не на всех автомобилях. Да и сам переходник в некоторых случаях найти сложнее, чем изготовить прибор для прямого подключения;
- подключение вразрез топливной магистрали. Вам потребуется: манометр со шкалой измерения до 7 кг/см², топливный шланг подходящего диаметра, тройник и 2 фитинга («папа» и «мама» быстросъемного типа) для подключения штатных трубок. Такое нехитрое приспособление позволит врезаться в топливную магистраль, сохранив возможность запустить двигатель.
В продаже большое количество готовых наборов для измерения давления топлива в рейке. Но его покупка нецелесообразна для одноразового использования. Высокая стоимость обусловливается множеством различных фитингов и переходников для подключения к основным типам систем питания. Если вы рассматривайте покупку такого набора, убедитесь, что в нем есть необходимые для подключения к вашему авто переходники.
Нестандартные причины
Если системы питания, зажигания работают в штатном режиме, проверьте воздушный фильтр и катализатор. В первом случае к провалам при нажатии на газ приведет недостаток воздуха, а во втором случае противодействие на выпуске. Катализатор может быть забит или частично оплавлен, из-за чего нарушается его проходное сечение.
Если инжектор глохнет при нажатии на газ, вполне вероятно, что причина этому не в неисправности конкретного узла, а в совокупности проблем: засоренного топливного фильтра, подсоса воздуха во впуск (слышен характерный свист в машине при нажатии на педаль газа) изношенных свечей зажигания и т.п.
Другие причины и их решения
Ещё одной причиной может быть клин клапана ХХ. Данная проблема может быть временно решена, для этого достаточно будет немного подкрутить трос газа. Затем посмотреть, что же произойдет. Тут же может быть задействован и датчик пресловутого ХХ. В нем тоже кроется не один десяток проблем, но большинство из них решаются простой промывкой.
Промывается именно датчик
, а если быть точнее, то его составляющие в виде иглы и её отверстие, куда она входит. Проверить его работоспособность достаточно просто, необходимо снять сам датчик, активировать разъем, после этого на небольшой промежуток времени отключить АКБ, затем снова его подключить и дать зажигание, можно будет увидеть, как игла начнет совершать поступательно-возвратные движения.
Ещё одной из причин может служить аккумуляторная клемма. Для того что бы всё было в порядке её нужно сбросить, что как она может неправильно передавать данные в настройки управления движка.
Эта процедура скидывает все настройки системы, и он заново будет учиться набирать и удерживать корректные холостые обороты, причем, для этого может хватить всего 3–5 поездок. Такое случается далеко не всегда, но всё же, случается такой процесс называется «самообучением».
Так же можно, и даже нужно проверить форсунки, возможно, что проблема кроется в их загрязнении или вовсе в техническом износе, и, как следствие, в их неисправности. Читайте статью «Чем промывать форсунки».
Промывка всего, и вся должна производиться исключительно промывочной жидкостью WD-40.
Захлебывается двигатель при нажатии на газ ваз 2109 карбюратор
Достаточно распространенной ситуацией в процессе эксплуатации ТС является такая, когда возникают провалы при нажатии на педаль газа, при перегазовке глохнет двигатель, силовой агрегат не набирает обороты, захлебывается и т.д.
Начнем с того, что возможных причин для такого рода неисправностей может быть много. В процессе начальной диагностики важным условием является наблюдение за характерными симптомами, что позволяет точнее и быстрее определить неисправность. Далее мы рассмотрим, почему двигатель глохнет при нажатии на педаль газа, а также в каких случаях захлебывается двигатель при нажатии на газ.
Глохнет двигатель при нажатии на газ: возможные причины
Как уже было сказано, определенные признаки позволяют локализовать имеющуюся проблему. Например, если «на холодную» двигатель глохнет после нажатия на педаль газа только тогда, когда влажность за бортом повышена, причиной вполне может оказаться влага.
- Проблема состоит в том, что частицы воды могут скапливаться на крышке распределителя зажигания. Такие скопления влаги оседают на внутренней поверхности крышки в виде конденсата. Добавим, что на некоторых авто крышка имеет такую форму, которая позволяет току в распределителе пробивать, то есть разряд попросту не подается на свечи зажигания. При этом на холостом ходу ДВС работает нормально, но при нажатии на газ проблема проявляется. Это объясняется тем, что распределитель в момент подгазовки начинает работать в ускоренном режиме, пропуская большее количество электричества. С учетом того, что в корпусе распределителя скопилась влага, сразу возникает сбой и мотор захлебывается, так как на свечах зажигания формируется слабая искра. Для проверки достаточно пронаблюдать за тем, присутствует ли подобный провал на прогретом моторе, а также проявляется ли неисправность тогда, когда за бортом сухо. Также можно поставить автомобиль в отапливаемый гараж или паркинг на несколько часов, после чего оценить стабильность работы ДВС после запуска и в момент нажатия на газ.
- Еще одной причиной, по которой агрегат может захлебываться, является то, что в топливной системе нет вакуума. Другими словами, возникает подсос воздуха, что влияет на давление топлива и состав топливно-воздушной смеси. Обычно проблема прогрессирует постепенно, может проявляться как на холодном, так и на горячем двигателе. Дело в том, что для точного определения количества подаваемого топлива в конкретный момент времени вакуум в топливной системе играет важную роль.
При переходе на газ глохнет двигатель
Наличие ГБО в автомобиле наряду с определенными преимуществами способно доставить водителю ряд некоторых неудобств. Одной из распространенных проблем является то, что мотор глохнет в момент, когда происходит переключение с бензина на газ. Проявляться проблема может по-разному. В первом случае агрегат глохнет сразу, то есть в момент перехода, во втором двигатель захлебывается после того, как водитель нажимает на акселератор после перехода, то есть когда двигатель уже работает на газу в режиме холостого хода.
Причина — холодный редуктор не испаряет подаваемый газ в должном объеме
Обратите внимание, не следует исключать и тот факт, что степень прогрева редуктора зависит от особенностей его подключения (к коллектору, к шлангам печки и т.д.), а также от уровня охлаждающей жидкости в системе. Добавим, что еще одной частой причиной могут быть и сами газовые форсунки
В некоторых случаях их нужно почистить, в других лучше заменить на более производительные.
Что в итоге
В том случае, если при нажатии на газ двигатель захлебывается, следует начать с проверки свечей зажигания. Очень часто проблема с мотором решается простой установкой новых свечей. Отметим, что загорание лампочки «чек» на приборной панели является основанием для проведения компьютерной диагностики двигателя. Указанная диагностика во многих случаях позволяет максимально сузить круг поисков неисправности и быстро устранить поломку.
Датчики системы питания инжекторного двигателя
Когда двигатель вашего ВАЗ (инжектор) заводится и сразу глохнет, но при этом с зажиганием все нормально, первым делом обратите внимание на панель приборов. Все проблемы силового агрегата фиксируются электронным блоком управления, о чем водитель оповещается при помощи сигнальной лампы CHECK
В этом случае желательно сразу же провести тестирование устройства и по коду ошибки определить неисправность. Но если такой возможности нет, проверьте датчик массового расхода воздуха (ДМРВ) и регулятор холостого хода (РХХ).
Нередко именно неисправный ДМРВ приводит к тому, что инжекторная «девятка» заводится и сразу глохнет. Этот датчик определяет количество воздуха, идущего через воздуховод во впускной коллектор. На основании его данных электронный блок управления регулирует концентрацию топливной смеси. Малейшая неисправность датчика массового расхода воздуха ведет к неправильному ее формированию. В результате мы имеем увеличение расхода топлива, плавающие обороты холостого хода, проблемы с запуском двигателя.
Ну, и как же не упомянуть о регуляторе (датчике) холостого хода. Именно он получает сигнал от электронного блока управления о необходимом количестве воздуха для горючей смеси и механическим способом увеличивает или уменьшает его объем. Регулятор принимает непосредственное участие в запуске двигателя и его работе на этапе прогревания в режиме холостого хода. Так что если ваша машина заводится и сразу глохнет, не забудьте проверить и РХХ.
Настройка переходного режима карбюратора
В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.
Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.
Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.
Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.
При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса
Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.
На практике это выглядит следующим образом:
Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.
Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко
Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры
Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.
Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.
ВАЗ 2109 карбюратор провалы при нажатии на газ
Поставив новый карб, и отрегулировав все, не заметив провалов, решил что все хорошо…
Пока не поехал на работу снова. По дороге домой, тянучки и пробки сказали мне что у меня есть провалы при определенном положении нажатой педали.
Как это выглядело?
Утром приехав в гараж, хотел увидеть одну из двух причин: — этот провал в момент открытия 2й камеры — это положение кулачка ускорительного насоса в “мертвой” зоне — ну или бля опять неведомая херня проблема
Сперва, проверил все на стоковом слонике — поставил слоник писающий в обе камеры. Т.к. если загнуть оба слоника в 1ю камеру они писают, и возможно из-за этого каким-то образом провал.
Так же отрегулировал поплавок, что бы в поплавковой камере наверняка топливо было на нужном уровне (между картонкой и поплавком расстояние должно быть 1мм). Провал остался в том же месте педали. Провала при трогании нет, при резком нажатии на газ тоже нет. Той резвости при трогании и первоначальном разгоне уже нет, машина уменьшила свой пыл, но зато чуть экономней будет.
Дальше, нашел с горем пополам положение провала и подложил бутылку омывателя и смотрю под капот на карб. Лапка ускорительного насоса упиралась в край кулачка №7, показанный на фото, после чего впрыск топлива от насоса малоэффективен.

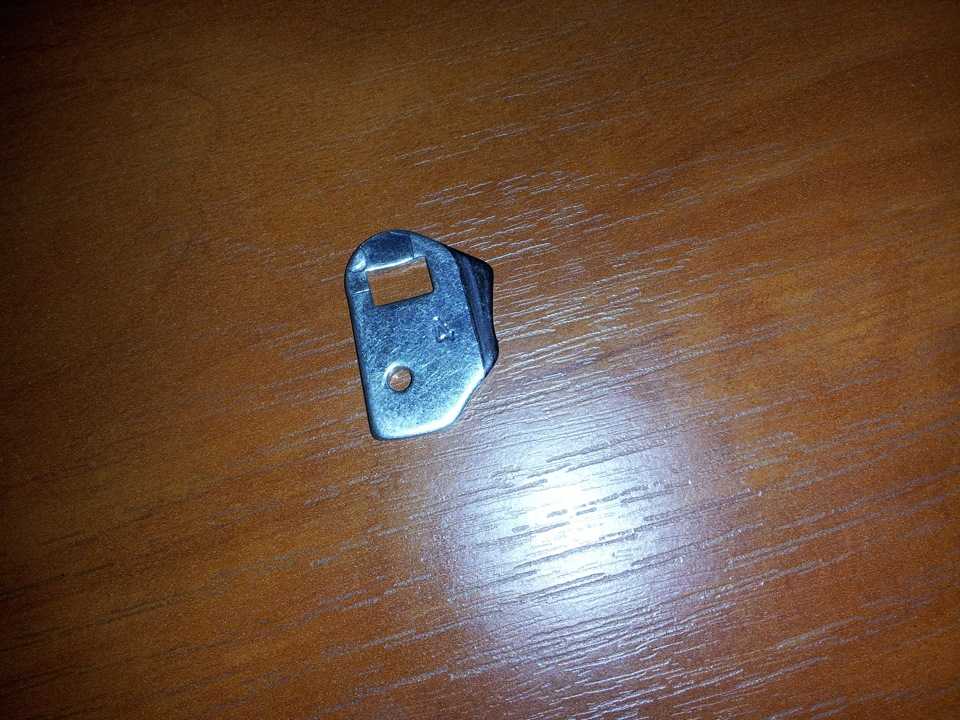

Затем поставил кулачек номер №4, ситуация стала лучше, но не идеал. Но есть тайные познания про кулачек Наиля, или “резанный кулачек”. Вот тут он и рассказал, что да как:

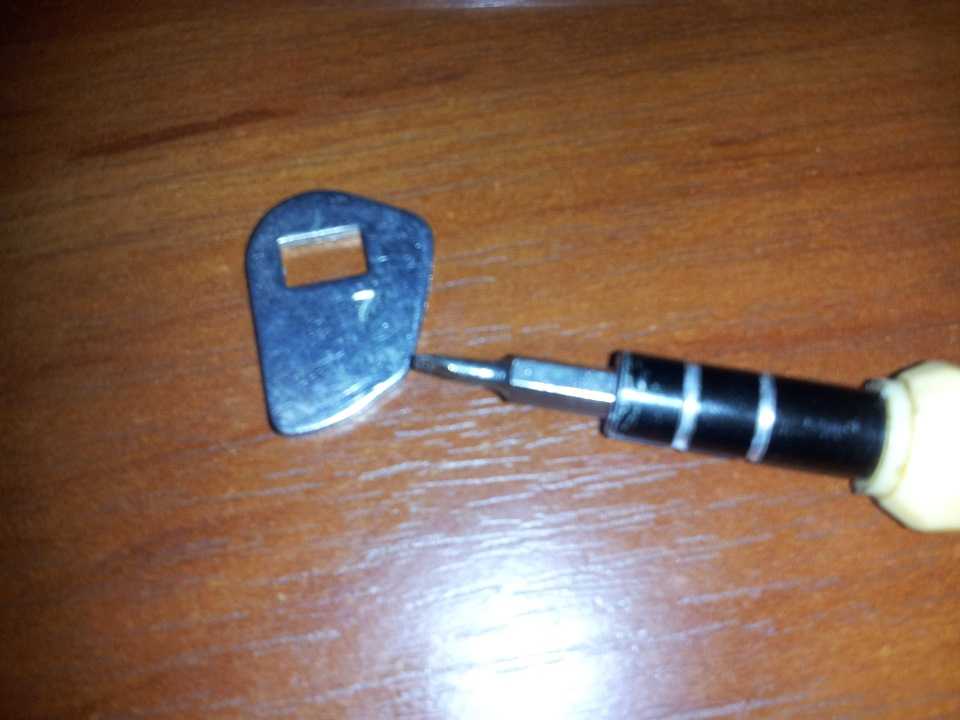

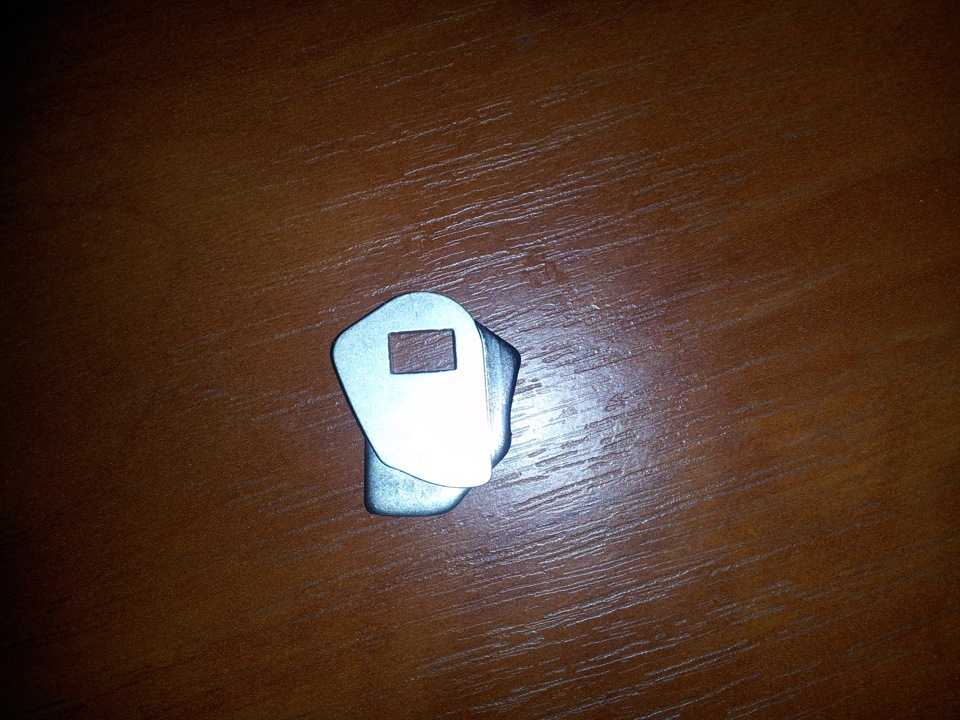

Берем №7, прикладываем обратной стороной №7 к №4, чиркаем маркером и готово.
Расчехляем болгарку с толстым кругом (на глаз 5-7 мм) и режем. Ставим и радости полные штаны Провала как не бывало А ставить слоник с двумя загнутыми носиками в первую камеру, чет уже не хочется))
PS: Кстати, где-то читал, что для 2й камеры, которая закрыта большую часть времени, ставят зазор 0.05 мм, для того что бы топливо со второго носика слоника стекало во впускной коллектор. Так что не все так плохо с этим носиком)
Замеряем давление своими руками
Перед подключением к топливной магистрали необходимо сбросить остаточное давление в системе. Для этого достаточно на работающем двигателе вытащить предохранитель бензонасоса. Когда двигатель заглохнет, можно вернуть предохранитель и приступать к работе. Перейдем к методикам замера давления топлива в рейке.
- Замер при включенном зажигании. Стрелка манометра должна стремительно подняться и замереть в диапазоне нормального давления. Если после выключения зажигания стрелка давление стремительно падает, на вашем автомобиле неисправен РДТ.
- Замер на работающем двигателе. Стрелка манометра не должна дергаться или показывать меньшее давление нижнего предела штатных значений.
- Замер с включенным зажиганием и пережатой обраткой. В таком случае насос давит «в стенку» максимально возможное давление.
Если ваш автомобиль глохнет на холодную при нажатии газа, диагностику проводите на непрогретом двигателе
Важно сымитировать условия, при которых симптомы неисправности проявляют себя чаще всего
