Неустойчивый холостой ход с карбюратором солекс и озон

Не хватает воздуха

Часто автомобиль заводится хорошо, на подсосе едет, но только стоит подсос отключить, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо выкрутить и прочистить. Затем проверить, машина не должна глохнуть без подсоса.

Существует невероятное количество причин некачественной работы агрегатов автомобиля с похожими симптомами, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете в себе уверенность – дерзайте, в автосервисах ВАЗ уже вас ждут.

Что же делать, если прыгает холостой ход на ВАЗ 2107, есть ли какая-нибудь панацея от этого? Много неприятностей доставляет владельцам топливная система, но нужно учесть одну особенность – не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность поломки контактной группы в случае наличия нестабильности оборотов холостого хода. Но с инжекторными моторами все несколько проще. А теперь обо всем более подробно.

Где искать причину?

Зачастую проблема, появления провалов связана с нарушением работы системы питания автомобиля. По сути, при нажатии на педаль газа, водитель обязывает систему питания увеличить количество подаваемой топливной смеси в необходимых пропорциях в цилиндры.

Но нарушение в работе системы приводит к изменению пропорций элементов смеси, отчего силовая установка не способна увеличить обороты вращения коленчатого вала. В цилиндры поступает смесь с недостаточным количеством бензина, либо наоборот – топлива слишком много.

Не исключается, что причина появления неисправности кроется в системе зажигания, хотя из-за нее данная проблема встречается реже, чем из-за системы питания.

Эти же системы могут быть источниками причин дерганий машины при движении.

На автомобилях с бензиновыми двигателями используются две системы питания – карбюраторная и инжекторная. И хоть карбюраторная система питания считается уже морально устаревшей, но по дорогам ездит еще большое количество автомобилей, топливную смесь двигателя которых готовит карбюратор.

Провалы при нажатии на педаль газа чаще возникают как раз в силовых установках с карбюратором, но это не говорит, что у инжекторных авто такая неисправность не возникает.

Дальше рассмотрим, что может часто становиться причиной появления провалов при нажатии на акселератор, и как эту неисправность устранить на примерах автомобилей с разными системами питания.

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

отвёртка с крестовидной битой;
шлицевая отвёртка;
круглогубцы;
торцевой ключ или головка на 13;
мультиметр с возможностью измерения сопротивления;
штангенциркуль (можно использовать линейку);
чистая сухая тряпка;
охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

Поднять капот, отключить от аккумулятора минусовой провод.
При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.
На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя.

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

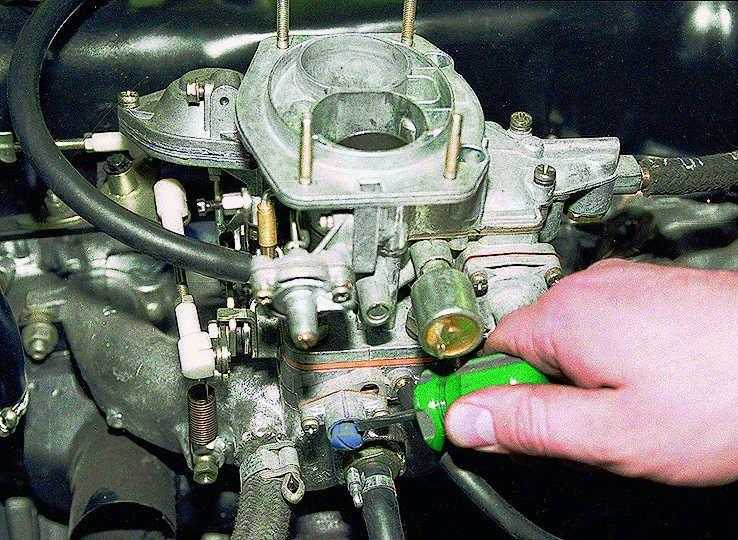

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание!

Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или затруднения хода клапана в ЭПХХ;
подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некондиционные свечи;
неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Настройка уровня поплавковой камеры

Это первое, с чего начинается регулировка любого карбюратора. Именно от этой части будет зависеть расход и устойчивость работы двигателя

Уровень должен находиться на номинальной отметке, установленной заводом-производителем, поэтому очень важно соблюдать технологию

Установка уровня топлива в поплавковой камере: I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 -оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 -язычок; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим, нужно подкачать ручной бензонасос, чтобы проверить установленный уровень. Номиналом называют уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то настройте уровень поплавка, подгибая регулировочные усики. Обороты ХХ регулируются и поплавковой камерой.

Чтобы проверить, достаточно накинуть крышку сверху, запустить двигатель и тут же заглушить. Снова открыть крышку и проконтролировать уровень. После этого, можно переходить к следующему этапу.

Не хватает воздуха

Неустойчивый холостой ход двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс или 2105, 2107 Озон – одна из самых распространенных неисправностей. Помимо дискомфорта от эксплуатации автомобиля с трясущимся и вот-вот готовым заглохнуть двигателем, автовладелец, столкнувшийся с такой проблемой, должен быть готов к быстрому снижению его ресурса, росту топливного аппетита, потере мощности, приемистости и пр.

Не хватает воздуха

ЭПХХ карбюраторов Озон 2105, 2107

Карбюраторы Озон 2105-1107010 (ВАЗ 2101, 21011, 2105 с двигателями 1,3 л), Озон 2107-1107010 (ВАЗ 2107, 2104 с двигателями 1,45 и 1,6) оснащаются системой экономайзера принудительного холостого хода (ЭПХХ). Она позволяет блокировать подачу топливной смеси через систему холостого хода карбюратора на принудительном холостом ходу (ПХХ). Рассмотрим особенности ее устройства и принцип действия.

Назначение ЭПХХ карбюраторов Озон

Система экономайзера принудительного холостого хода карбюраторов 2105, 2107 Озон предназначена для принудительного прекращения подачи топлива в двигатель через систему холостого хода карбюратора на режиме принудительного холостого хода (при торможении двигателем с включенной передачей и отпущенной педалью «газа»). Это необходимо для достижения топливной экономичности и улучшения процессов сгорания смеси в цилиндрах, а так же для предотвращения работы двигателя после выключения зажигания («дизелинг», калильное зажигание).

Расположение на автомобиле

Экономайзер с иглой установлен вместо винта регулировки «количества» топливной смеси карбюратора. Помимо него тут же на карбюраторе, на специальном кронштейне, на блоке дроссельных заслонок установлен микропереключатель ЭПХХ. На левом брызговике двигателя расположен блок управления системы ЭПХХ, на правом электропневмоклапан от которого идут трубки подведения разрежения к штуцеру на впускном коллекторе и штуцеру на экономайзере в карбюраторе.

Устройство ЭПХХ Озон

Система ЭПХХ карбюратора 2105, 2107 Озон состоит из нескольких элементов.

Экономайзер

Состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

Микровыключатель

Подает сигнал блоку управления, о том закрыта либо открыта дроссельная заслонка первой камеры карбюратора. Включается либо выключается перемещением рычага на оси дроссельной заслонки первой камеры. В рычаге есть паз, обеспечивающий некоторый свободный ход, в пределах которого перемещение педали не вызывает открытия дроссельной заслонки. Поэтому, водитель, нажимая на педаль «газа» вначале замыкает контакты микропереключателя (посылая сигнал на блок управления о начале открытия дроссельной заслонки), а потом перемещает дроссельную заслонку. Подробнее: «Микровыключатель ЭПХХ карбюратора Озон».

Электропневмоклапан

Через него проходит разрежение от впускного коллектора двигателя в корпус экономайзера. После включения зажигания электропневмоклапан запитывается и открывает доступ разрежения из впускного коллектора в корпус экономайзера. На ПХХ блок управления обесточивает его и таким образом закрывает подачу разрежения в экономайзер, игла которого запирает выходное отверстие СХХ. Центральный штуцер пневмоклапана – вывод к впускному коллектору, боковой к экономайзеру карбюратора.

Блок управления

Получает сигнал с катушки зажигания о частоте вращения коленчатого вала и с микропереключателя о положении дроссельной заслонки первой камеры карбюратора (закрыта — открыта). Исходя из полученных данных, обесточивает или запитывает электропневмоклапан, через который подается разрежение в корпус экономайзера.

Детали ЭПХХ карбюраторов Озон 2105-2107

Экономайзер системы ЭПХХ имеет запорную иглу, соединенную с диафрагмой. После пуска двигателя под диафрагму постоянно подается разрежение из впускного коллектора через электропневмоклапан, удерживающее иглу в открытом состоянии – система холостого хода работает. Вращением регулировочного винта «количества» топливной смеси можно регулировать ход иглы тем самым обеспечивая большую или меньшую топливоподачу на холостом ходу.

Двигатель работает только на «подсосе», почему?

Почему прогретый двигатель работает только на «подсосе»?

Потому, что либо в него поступает слишком бедная топливная смесь, не позволяющая развить необходимую мощность и соответственно поддерживать обороты холостого хода в пределах 600-800 об/мин, либо имеется нарушение искрообразования на электродах свечей приводящее к неполному или несвоевременному сгоранию топливной смеси, что так же сказывается на его мощностных показателях.

Вытянутая на себя рукоятка «подсоса» позволяет прикрыть (частично или полностью) воздушную заслонку карбюратора, чем обеспечивается принудительное обогащение топливной смеси за счет снижения в ней доли воздуха и поддержание минимальных оборотов ХХ.

Причины работы двигателя только на «подсосе» связанные с карбюратором и системой питания

На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

Не работает система холостого хода карбюратора (СХХ)

Топливная смесь не поступает в двигатель на режиме холостого хода автомобиля либо вообще, либо поступает частично. Причины: СХХ засорилась полностью, засорился топливный жиклер СХХ, не работает электромагнитный клапан или система ЭПХХ, нарушено правильное положение дроссельной заслонки 1-й камеры или воздушной заслонки карбюратора.

Подробнее о том как диагностировать и устранить неисправность системы холостого хода карбюратора Солекс 2108, 21081, 21083: «Не работает система холостого хода карбюратора Солекс».

Не качает бензонасос

Нарушена подача бензина в карбюратор, топливная смесь на выходе получается бедная. Причины: засорились фильтры топливной системы (в бензонасосе, фильтр тонкой очистки топлива, фильтр на заборнике топлива в бензобаке), неисправны клапана бензонасоса, не отрегулирован привод бензонасоса (стерся толкатель).

Повреждена система питания двигателя

Топливо из бензобака поступает в неполном объеме или не поступает вовсе. Причины: засорились фильтры системы, засорен заборник топлива в топливном баке, повреждены топливные магистрали (пробиты, деформированы).

«Подсос» постороннего воздуха в карбюратор

Лишний воздух, поступающий в топливную смесь через не герметичные уплотнения карбюратора обедняет топливную смесь. Возможные места «подсоса» лишнего воздуха — это прокладка под карбюратор, резиновое уплотнительное кольцо на винте «качества» топливной смеси, уплотнительное кольцо на ЭМК.

Как бороться с этой неисправностью и найти место «подсоса»: «Подсос постороннего воздуха в карбюратор».

Причины работы двигателя только на «подсосе» связанные с системой зажигания

Неправильно установлен угол опережения зажигания

Слишком раннее или, наоборот слишком позднее зажигание не позволяет своевременно поджигать топливную смесь в камерах сгорания. Сопротивление вращению коленчатого вала при этом возрастает до такой степени, что двигатель может запуститься и работать только на «подсосе», позволяющем хоть как-то компенсировать потери мощности дополнительным обогащением топливной смеси.

«Пробиты» детали системы зажигания

Короткое замыкание в элементах высоковольтной цепи системы зажигания (свечи, высоковольтные провода, крышка трамблера) приводит к нарушению искрообразования на электродах свечей. Искра периодически пропадает, ее сила снижается. Это не позволяет эффективно сжигать топливную смесь и выходить на необходимые обороты холостого хода двигателя. Компенсировать потери мощности может только принудительное обогащение топливной смеси путем вытягивания на себя рукоятки «подсоса».

Перескочил ремень ГРМ или при замене был установлен неправильно (сместились метки положения распредвала и коленвала относительно друг друга).

Особенности для инжектора и карбюратора

Регулятор (датчик) холостых оборотов относится к топливной системе ДВС с распределенным впрыском. Предназначение детали — открывать воздушный патрубок в ресивер при закрытой задвижке дросселя в строго определенных границах.

Конструктивно РХХ на ВАЗ 2107 это электромотор, который состоит из статора, магнитного ротора и подпружиненного штокового механизма с запирающим наконечником. Контролируется датчик ЭБУ, открывая заслонку на определенную площадь.

Для карбюраторных двигателей используется иная схема работы электроклапана. Регулятор устанавливается в карбюратор, в его основе лежит электромагнит с запорной частью. При подаче напряжения с ЭБУ, клапан отдает проход в топливном жиклере.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

Откручиваем винты крепления крышки.
Отсоединяем телескопический привод управления воздушной заслонкой.
Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
Снимаем прокладку.
Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

Это интересно: Почему плавают обороты на холостом ходу?

После укладываем новую прокладку и откладываем крышку в сторону.

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

Выкручиваем винты «качества» и «количества»;
Тщательно очищаем корпус и продуваем каналы в нем;
Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки. Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Методы решения

Когда определены причины троения движка ВАЗ 2107 инжекторного типа, можно перейти непосредственно к разбору вариантов устранения проблемы. Прежде чем приступить необходимо, понимать, что нужно знать конструктивные особенности мотора.

Топливный насос и фильтр

Первое место поиска причины начинается с подачи топлива. Для начала стоит проверить топливный насос на работоспособность и нет ли нарушений в работе. Если этот элемент не подает видимых признаков повреждений, то рекомендуется его разобрать и проверить.

Многие опытные автолюбители советуют после топливного насоса приступить к замене фильтрующего элемента топлива, поскольку именно здесь горючее может плохо проходить к форсункам. Топливный фильтр, согласно сервисной документации необходимо менять каждые 30-35 тыс. км пробега.

Форсунки

Следующим местом поиска неисправности становятся непосредственно сами форсунки. Они могут быть забиты вследствие использования некачественного горючего или неисправны по сроку эксплуатации, проще говоря — изношены.

Проверяются элементы при помощи специального стенда, который не только делает диагностику состояния, но и проводит чистку элементов. Если находится поврежденная или изношенная деталь, то лучше ее заменить на новый элемент.

Свечи зажигания и высоковольтные провода

Потеря искры также может привести к нарушению работы двигателя. Следующим узлом, который необходимо исследовать становится — зажигание. В первую очередь, рекомендуется провести диагностику свечей зажигания. Для этого необходимо вытащить их с головки блока и визуально осмотреть на наличие трещин. Далее, рекомендуется очистить свечи от накопившейся грязи.

Следующим этапом диагностики становится прозвон контактов при помощи мультиметра и промер зазора. В большинстве случаев, такая диагностика показывает, что свечи не пригодны к дальнейшему использованию, и их стоит заменить.

Еще один элемент системы зажигания, который прямо влияет на воспламенение воздушно-топливной смеси, являются высоковольтные провода. От их состояния будет зависеть насколько хорошо, и экономно будет работать мотор. Поэтому, рекомендуется осмотреть их на наличие повреждений, а также прозвонить мультиметром.

Воздушный фильтр

Загрязненное состояние воздушного фильтра может привести к тому, что двигатель не будет получать достаточного количества воздуха в камеру сгорания, а соответственно будет идти нарушение образования воздушно-топливной смеси. Поэтому, рекомендуется провести осмотр элемента, и если обнаружится, что он грязный в обязательном порядке его необходимо заменить.

Дроссель

Загрязненность дроссельной заслонки, также препятствует нормальной подачи воздуха в двигатель. Чтобы диагностировать узел, необходимо его демонтировать. Если обнаружится, что на стенках накопилась пыль и другие чужеродные предметы, то следует провести чистку детали. Для этого потребуется специальное средство или жидкость для чистки карбюраторов. Данную операцию может выполнить любой автолюбитель без особых проблем.

Клапана

Прогоревшие клапаны могут стать причиной того, что двигатель начинает троить, поскольку между седлом и выпускным клапаном образуется щель, через которую выхлопные газы обратно поступают в камеру сгорания, чем нарушают баланс в воздушно-топливной смеси.

Чтобы провести диагностику узла, необходимо демонтировать головку блока. Зачастую, уже прогоревшие клапаны — это первый признак износа поршневой группы, а соответственно все приводит к капитальному ремонту.

ЭБУ и датчики

Последнее место, где стоит искать неисправность, становятся датчики. Так, выход со строя одного или нескольких измерительных элементов может стать причиной возникновения эффекта троения. Поэтому, автомобилисту придется проверить их вручную, поскольку электронный блок управления не всегда может распознать, что датчик вышел со строя.

Подводим итоги

Существуют десятки вариантов поломок, которые приводят к резкому или плавному падению оборотов на карбюраторных автомобилях. Но вопрос в том, что оборудование оказывается довольно требовательным к обслуживанию, поэтому устранять приходится все причины вместе взятые. Если с такой проблемой вы сталкиваетесь всегда, значит, это специфика работы карбюратора, установленного в вашем авто. Скорее всего, поможет избавиться от неприятностей только замена устройства. Если же неприятность возникала только несколько раз, стоит попробовать обслужить топливную систему, заменить фильтр и установить новый ремкомплект карбюратора.

Авто с таким типом впрыска постепенно уступают место инжекторным системам. Они надежнее, экономичнее, служат дольше и не приносят таких неприятностей, как карбюраторы. Конечно, в непосредственном впрыске также много тонкостей и особенностей, о которых следует помнить. Но менять карбюратор на инжектор — это слишком трудозатратный и дорогой процесс. Лучше правильно обслужить вашу технику и добиться ее нормальной работы. Даже при очень хорошем обслуживании уже через 1-2 года вам снова придется поехать на сервис. А вы когда-нибудь сталкивались с резким падением оборотов двигателя при прогреве?

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными приближенными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису машина уже много лет является популярной на всей постсоветской территории. Авто выпускался с 1982 года вплоть до 2014. То есть самая старая модель имеет возраст более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми типами неисправностей и исследовать большинство причин неполадок.

двигатель периодически глохнет;
не держит стабильные обороты;
нестабильная работа на холостом ходу;
тяжело заводится;
недостаточная мощность;
повышенный расход топлива.

Все неисправности появляются по двум причинам: нарушение регулировок или износ деталей.
