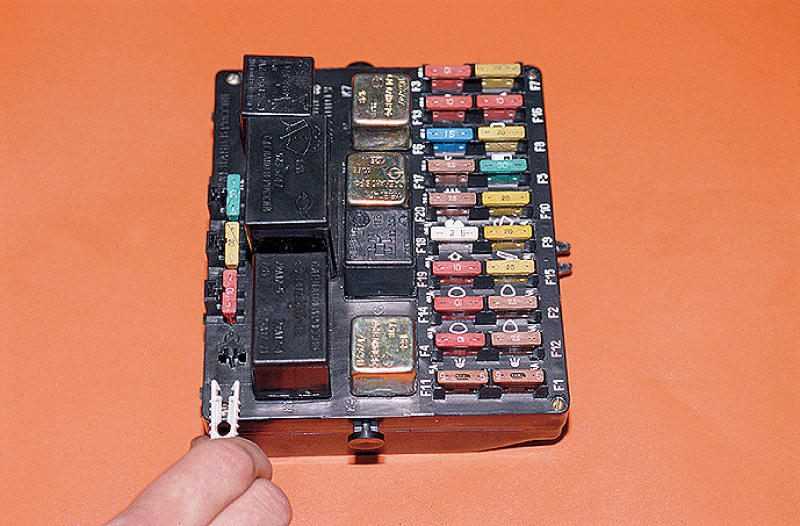

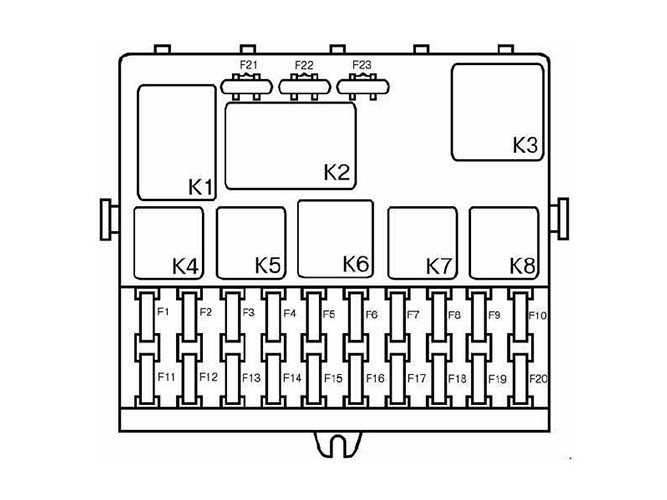

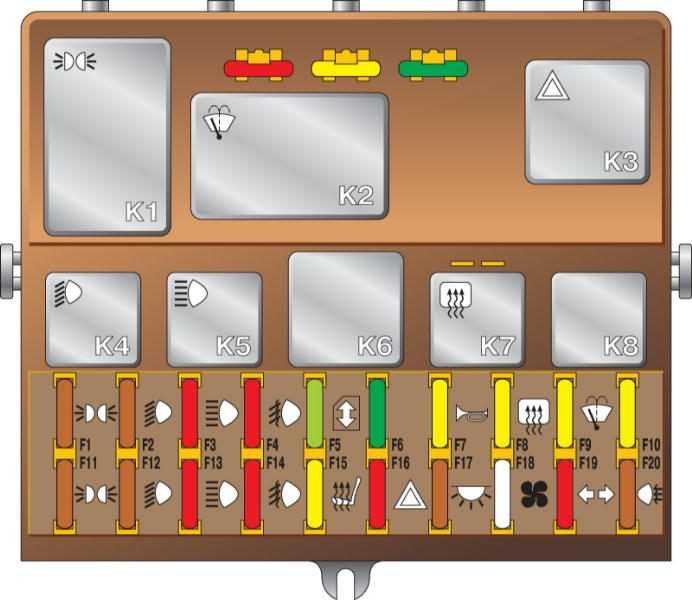

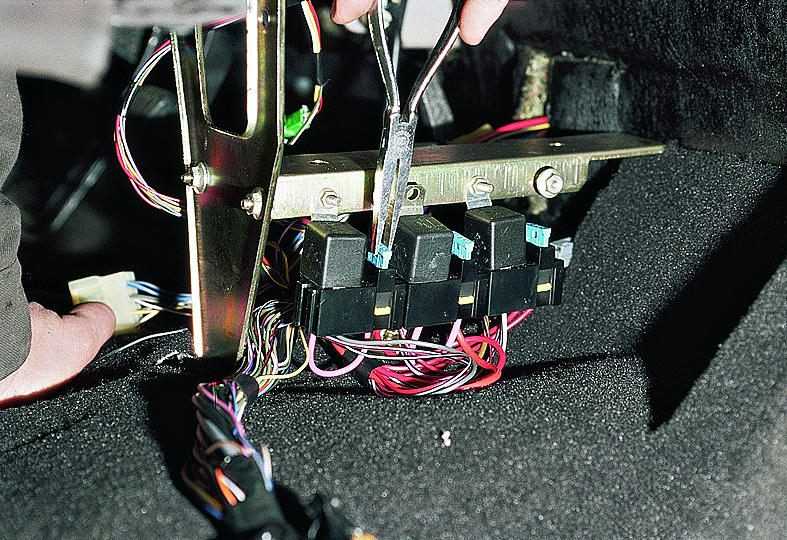

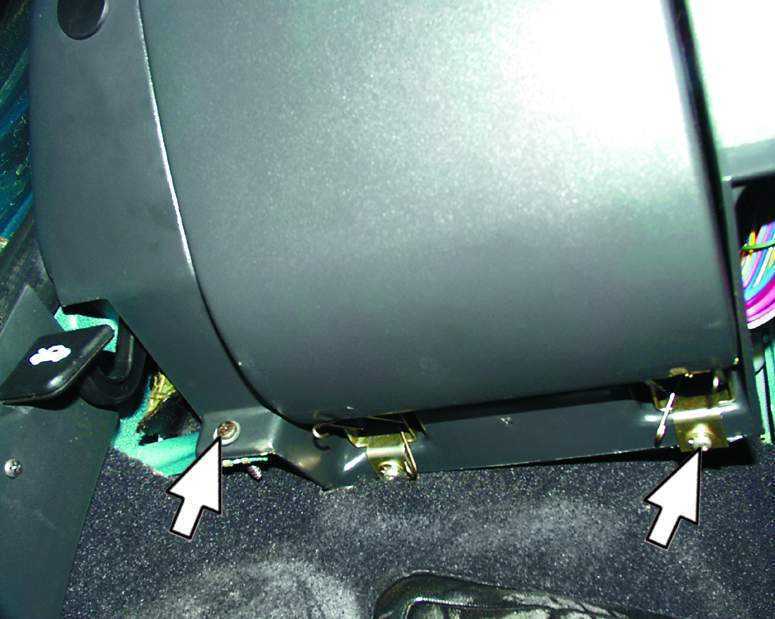

Схема предохранителей и реле ваз 2110, 2111, 2112

Замена ремня генератора

Резиновое кольцо, применяемое на ваз 2112, выпускается двух модификаций. Модель авто, укомплектованная кондиционером, предусматривает ремень большего диаметра, ложится на три шкива. Мотивация установки нового ремня:

  • заканчивается гарантийный срок службы, ориентировочно 40 – 50 тысяч километров пробега;
  • в процессе очередного обслуживания обнаружены критические приметы разрушения изделия (потёртость, разрывы, сильное растяжение, расслоение).

Процедура осуществляется по описанной выше методике, за исключением:

  • отсутствует необходимость полного удаления болтов, достаточно предоставить возможность свободного наклона генераторного блока;
  • не нужно отключать провода.

Выполнить натяжку ремня регулировочным болтом. Нормальной величиной считается прогиб 1 — 1.5см при нажатии на ленту посередине между шкивами коленчатого вала, генератора.

Общие моменты

Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.

Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.

Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.

Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.

Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.

Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет

Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта

Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.

Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.

Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.

Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.

При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

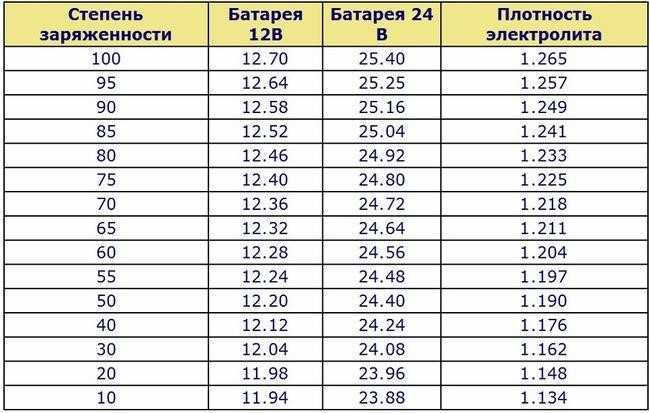

Таблица заряда

Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.

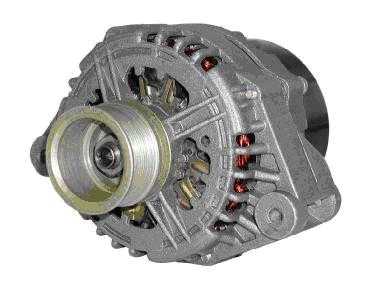

Устройство и параметры генератора ВАЗ 2110

Чтобы разобраться с проблемами, которые может доставить генератор ВАЗ 2110, стоит для начала понять, что собой представляет этот агрегат. Генератор — сложное устройство, отвечающее за процесс преобразования энергии механического характера в электрическую. Такая метаморфоза происходит в ходе работы коленчатого вала. Он, приходя в движение, разгоняет энергию и передает ее другим элементам системы, вследствие чего возникает электричество.

Генератор ВАЗ применяется для питания аккумулятора и других электрических систем, например, системы диагностики, зажигания, а также бортового компьютера и многого другого. Устройство должно быть высокого качества, отвечать требованиям надежности, гарантировать бесперебойную работу приборов и систем.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Обслуживание генератора в целях профилактики

Ваз 2112 неисправности в генераторе

Для начала рассмотрим, как происходит обслуживание генератора:

  • В первую очередь, подразумевается очистка наружных поверхностей.
  • Обслуживание генератора заключается и в проверке крепления устройства к мотору.
  • В тщательной проверке надежности навесного оборудования с генератором и регулятором напряжения.
  • Проверить надо также приводной ремень генератора, ведь в случае слабого натяжения устройство нормально функционировать он не будет. Эту самую проверку рекомендуется проводить каждые 10 тысяч километров пробега.
  • Нужно также проверить состояние ремня генератора, на котором не должно быть никаких трещин или расслоений.

Ваз 2112 неисправность генератора

Проверяется состояние подшипников(см.Замена подшипников генератора на Ваз 2112 своими силами) этого устройства. Данная проверка подразумевает демонтаж ремня и вращение ротора рукой. Если в процессе обнаружатся заедания или люфт, а также щелчки или шум – подшипники придется заменять.

Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112

Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:

В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте;
Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку;
После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство;
Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне;
В завершение процедуры можно извлекать агрегат из автомобиля

В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении.

Как Снять Генератор На Приоре С Гуром – AVTOTRUE.RU

Снятие и замена генератора на Priora: признаки неисправности, устройства, цепи

Посетив автомобиль, владелец Lada Prior может задаться вопросом, сколько узлов нужно демонтировать, чтобы добраться до генератора. Мастера объяснят, что модели ВАЗ 2170 с кондиционером и GUR требуют особого подхода. Но на самом деле замена не так сложна, как описано сотрудниками сервисного центра.

Вам потребуется немного больше часа, чтобы удалить время и поставить новый блок. Чтобы вы поняли, о чем идет речь, мы подготовили дополнительные материалы: схему подключения и генераторное устройство, машинные теги. Также мы рекомендуем изучить раздел, где описано, как поставить генератор на Prioru.

Как снять генератор на Лада Приора и Ваз 110

Снять генератор на Приоре или ВАЗ 21110, в простонародье Десятка, с гидроусилителем, оказалось не так та прост.

Чтобы понять, что генератор Lada нуждается в ремонте или замене, можно по следующим основаниям:

  • Посторонние звуки при движении, которые слышны с правой стороны капота.
  • В диагностике устройства сообщают, что в узле наблюдается увеличение тока. Схема не предусматривает этого.
  • Индикатор разряда батареи мигает или горит даже при работе блока питания.
  • Фары погасли.
  • Яркость оптики постоянно меняется.

Если вы хотите провести полное сканирование или изменить время, то без демонтажа не будет работать. Ниже приведена инструкция для Lada Priora с кондиционером и GUR.

Разница с автомобилем без кондиционера заключается в том, что мы должны подойти к генератору снизу. Автомобиль должен быть доведен до ямы или лифта, после чего начинается замена.

Для ремонта вам понадобится стандартный набор инструментов.

  1. Замена начинается с демонтажа защиты двигателя;
  2. Теперь переходите к моменту натяжения ролика, нам нужно слегка ослабить его натяжение, убедитесь, что напряжение осталось;
  3. Найдите верхний болт и отвинтите его;

Какой лучший генератор поставить на априор?

Если вам пришлось менять обычный генератор 115А, тогда лучше разместить более мощный блок. Опытные автомобилисты рекомендуют поставить время не слабее 170А, особенно это касается любителей хорошей музыки в машине.

Мы можем посоветовать вам, какую способность следует придерживаться, но вы должны сами выбрать модель. Это единственный недостаток мощных агрегатов. Если у вас нет дополнительных средств для обновления Lada Priora, тогда вы должны взять генератор, похожий на ваш. 115-130A.

Теперь вы знаете, какое время лучше всего поставить на ВАЗ 2170 с кондиционером.

Видео-инструкции по замене генератора на Предварительное с кондиционером:

«>

Проверка обмоток статора

Проверка статора начинается с визуального осмотра

Обращаем внимание на внешние повреждения корпуса и изоляции, места прожигания проводов при КЗ

Несправный узел следует отдать в перемотку или заменить его. При внешней целостности проводов, начинаем исследовать с помощью тестера.

Выполняя работу по проверке нормального состояния узла, убеждаемся:

В целостности цепи обмоток. Для этого выставляем прибор в режим замера сопротивления. Щупы закрепляем на первую пару выводов, затем проверяем 1-ю обмотку и 3-ю, 3-й и 2-й выводы. Если при обрыве стрелка аналогового прибора уйдет за шкалу, следует провести перемотку обмоток.
В отсутствии межвиткового КЗ и на корпус. Для этого, один из наконечников подсоединяем к выводу, второй — к корпусу. Если обмотки замкнуты – на шкале будет меньшее значение сопротивления, чем на исправных.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Чаще всего замыкание возникает при разрушении изоляции между витками в катушках статора. При этом генератор сильно греется, он недостаточно заряжает АКБ, поскольку это происходит только на очень высоких оборотах коленвала.

Как и при других замыканиях, с генератором нелады: он сильно греется, гудит, снижается его мощность. Проверку проводят с помощью лампы 220 В. Один вывод помещают на сердечник, другой – на один из выводов обмотки. Если есть замыкание – лампа загорается. Ремонт состоит в замене дефектных катушек.

Возможные неисправности, и их диагностика

Генераторное оборудование в процессе эксплуатации подвергается разнообразным неблагоприятным воздействиям.

Основные отрицательные факторы, вызывающие выход из строя генератора:

  • агрессивные жидкости, грязь, конденсат;
  • температурные перепады, перегрев,
  • механический износ;
  • переходные процессы в бортовых проводах, способствующие электрическому пробою;
  • безобразная, непродуманная эксплуатация.

Некоторые неисправности может устранить только профессиональный автоэлектрик. Большинство поломом самостоятельно обнаруживает, ликвидирует обычный владелец авто с правильной анатомией рук.

Внешние признаки, обращающие внимание автомобилиста на нестабильную работу генератора

  1. После запуска двигателя слышатся неприятные шумы разнообразной природы в моторном отсеке, чувствуется запах подгоревшей резины.
  2. На панели приборов видно, что аккумуляторная батарея разряжена, плохо заряжается.
  3. Возникают трудности запуска двигателя, аккумулятор проверен, заряжен.
  4. Лампочки горят вполнакала, мерцают, изменяют яркость свечения в зависимости от оборотов коленчатого вала. Подсветка панели, салона тусклая.
  5. При внешнем осмотре обнаруживаются механические повреждения корпуса, элементов генератора.

Вероятные поломки

  1. разрушение изоляции, короткое замыкание, обрыв проводов обмоток;
  2. перегрев, разрыв ремня;
  3. вытекание смазки, стук, разрушение, заклинивание шарикоподшипников;
  4. нарушение функционирования электронных деталей схемы выпрямителя, регулятора.

Методы выявления неисправностей

Обычно применяют два способа диагностики:

  1. Визуальный контроль.
  2. Метрологическое тестирование.

Первый вариант позволяет выявить загрязнение, следы механического, химического воздействия. Превышение температурного режима определяется путём физического контакта. После выключения зажигания необходимо поднять капот, медленно поднести руку к генератору. Завышенная температура почувствуется на минимальном расстоянии, до прикосновения.

Для реализации второго мероприятия необходимо вооружиться измерительным прибором, приобрести элементарные навыки измерения сопротивления, напряжения, силы тока.

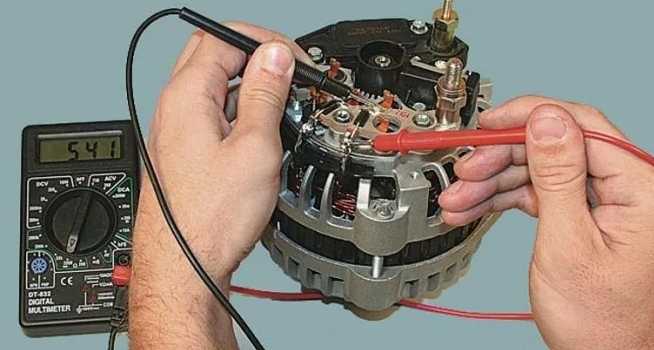

Проверка генератора ваз 2112 мультиметром

В качестве испытательного прибора подойдет классический стрелочный тестер, современный электронный мультиметр с жидкокристаллическим экраном. Установить переключатель в положение «измерение постоянного напряжения» предел 0-30В.

  1. Первый шаг. Зажигание выключено. Измерение напряжения батареи. Норма 12.5-12.7В.
  2. Второй шаг. Двигатель работает на холостых оборотах. Потребители отключены. Замер показывает 13.8-14.5В.
  3. Третий шаг. Включить освещение, музыку. Нормальный диапазон 13.7-14В. Нажимание на педаль газа не поднимает напряжение на 0.5В. Значение, превышающее 15В, указывает на поломку регулятора. Неисправный генератор не выдаст более 13В.

Проверка диодного моста

Тестер в положение «измерение сопротивления». Выпрямитель состоит из двух частей. Одна обойма содержит три диода с анодными контактами на корпусе. Другая – с катодными. Целый вентиль в прямом направлении покажет 0Ом. Обратное сопротивление составляет 600кОм. Бесконечное значение – обрыв, нулевое – диод пробит.

Измерение обмоток

Для проверки обмоток возбуждения необходимо щупами прибора прикоснуться к токосъёмным кольцам. Рабочее значение составляет от 1.8Ом до 5Ом. Показания за пределами указанных чисел свидетельствуют о неисправности.

Обмотки статора проверяются в двух режимах — между собой, на массу. В первом случае правильным принято значение в несколько Ом. Во втором варианте удовлетворяет бесконечно большое показание.

Далее приведены практические советы по устранению наиболее распространённых неисправностей генераторного оборудования.

Устройство генератора

Шкив передает энергию от двигателя к валу при помощи ремня.

Крышки на корпусе нужны для размещения опор ротора, установки узла на моторе и крепления статора. Задняя крышка нужна для щеточного узла и выходов для питания электрического оборудования. В статоре производится мощность за счет трехфазной обмотки. Ротор — вал из стали с двумя втулками. Выводы этой обмотки связаны с медными кольцами. Регулятор стабилизирует напряжение при разных факторах:

  • скачках электронагрузки;
  • дельты частоты вращения ротора;
  • изменений температуры в природе.

Щеточный узел — пластиковый элемент с прикрепленными к нему щетками, взаимодействующими с кольцами ротора. Также в состав электрогенератора входят шесть диодов (три в «-» и три в «+» теплоотводы).

Тюнинг генератора — повышаем отдачу

Как быть обладателям классики и карбюраторных «девяток», если требуется больше электричества? Установка подогрева сидений, зеркал, «музыки» с внешним усилителем требует свои амперы, которые взять в заторе на холостых оборотах негде.

Когда не хватает электричества только на холостом ходу — подбираем или вытачиваем шкив меньшего диаметра. Это позволит поднять отдачу на малых оборотах. Но придется избегать длительного движения на максимальной частоте работы двигателя во избежание перегрузки подшипников.

Фары светят тускло, не хватает электроэнергии во всём диапазоне работы двигателя? Очищаем клеммы аккумулятора. Замеряем напряжение на холостых оборотах. Если оно менее 13,5 В, повысим вольтаж с помощью диода, добавленного в цепь возбуждения. Падение на полупроводнике составит около 1 вольта, таким образом мы «обманем» реле-регулятор.

Оптимальным напряжением зарядки считается диапазон 13,4-14,4 вольт.

По-прежнему вашему карбюраторному автомобилю не хватает ампер? Меняем «динамо» на аналогичную модель от «впрыскной» модификации, уточнив соответствие точек крепления. При необходимости перепрессовываем старый шкив.

Пример совместимости по моделям (семействам) и вырабатываемой мощности:

  • «Самара» 2108(55А) — 2111 (80-110 А). Вариант без переделки – «КЗАТЭ» на 73 А.
  • «Классика» 2101(50А) — 2107 (80А). Рекомендуемая замена — «Прамо».
  • Нива 2121(50А) — 21214 (80-100А). Например, 100-амперная «Искра»

Данные по взаимозаменяемости ориентировочные. Любой тюнинг делается под ответственность владельца. Поэтому если вы хотите просто заменить сломанный генератор — купите «оригинал». Он гарантированно подойдёт к вашему автомобилю. Любите эксперименты — дерзайте, старания будут вознаграждены.

Как разобрать генератор на ваз 2112

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью.

Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены.

Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

  1. 2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
  2. 2110-8114096-10, -13 – ремень привода кондиционера (после 09.

    2001);

  3. 2110-1041056 или 2110-8114060 – натяжной ролик;
  4. 2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
  5. 2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
  6. 2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

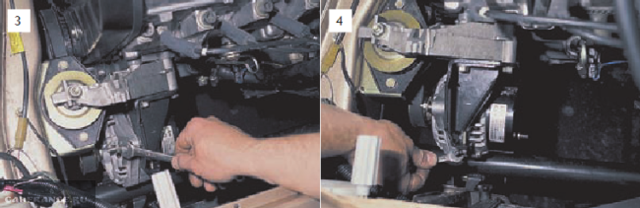

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

Два первые шага

Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

Первые действия с крепежом

Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

Верхний винт и нижняя гайка

На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

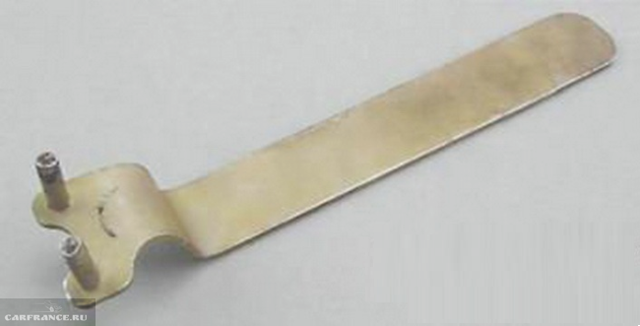

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Что делать, если в доме нет света? Помочь в решении проблемы может генератор тока. Но если выйдет из строя и это оборудование, определить неисправность поможет проверка генератора мультиметром. Независимо от вида и марки, с помощью этого прибора, узнав причину неисправности, можно провести несложный ремонт самостоятельно.

Разновидностей генераторов достаточно много, от больших и мощных промышленных до небольших автомобильных приборов. Но алгоритм проверки с помощью тестера одинаковый для любого генератора.

Ремонт генератора ВАЗ 2110 фото, видео

Согласно инструкции, осмотр на предмет неисправностей или замена генератора на ВАЗе требуется после того, как машина «пробегает» около 50 тысяч километров. Однако на практике иногда все оказывается не так. Например, вы заметили, что генератор не заряжает должным образом аккумулятор, иногда даже до такой степени, что горит лампочка разряда панели приборов.

В таком случае необходим ремонт генератора ВАЗ 2110, который вы можете провести своими руками, если будете иметь об этом достаточно знаний. Но прежде чем вы начнете разбор деталей машины, необходимо убедиться, что именно генератор нужно отремонтировать.

Генератор ВАЗ 2110

Выявляем причину

Для того чтобы провести проверку, нужно завести мотор и прогрев его, довести обороты коленвала примерно до 3000 в минуту. Теперь включите все осветительные приборы (фары переведите на дальний свет) а также отопитель, стеклоочиститель, «аварийку», обогрев стекла.

Если замер напряжения АКБ будет ниже 13 В, можно с высокой вероятностью предположить, что есть обрывы или замыкания в обмотках генератора. Другой причиной может быть неисправность регулятора напряжения или же попросту окислились контактные кольца обмотки возбуждения.

Различные обрывы в составляющих генератора можно проверить, если только снять его. Кое-чему может помочь ремонт своими руками, однако, если проблема серьезна, а у вас недостаточно мастерства или водительско-слесарного опыта, то лучший выход – замена вышедшего из строя агрегата в сборе.

Порядок снятия

Чтобы произвести снятие генератора на ВАЗ 2110, нужно помнить, что правильный разбор – уже практически половина успеха. Производите действия в такой последовательности:

  1. Заехать на эстакаду или смотровую яму;
  2. Снять аккумулятор – он мешает подобраться к гайке, крепящей генератор;
  3. Отвернуть фиксирующую гайку вместе с планкой регуляции с помощью торцевого ключа на 17. Чтобы успешнее это сделать, попробуйте использовать удлинитель – придется прилагать меньше усилий;
  4. В моторном отсеке снять грязе-защитный щиток;
  5. Произвести снятие ремня привода;
  6. Провода отсоединить;
  7. Сняв защитный колпачок, ключом на 10 открутить гайку, фиксирующую наконечник и плюсовой вывод АКБ;
  8. Открутить гайку на фиксирующем кронштейне;
  9. Извлечь генератор, вытянув перед этим длинный болт. Следите за тем, чтобы не потерялась буферная втулка.

https://youtube.com/watch?v=nU1iCh5xo98

Вот, собственно, разбор деталей и извлечение генератора ВАЗ произведено. Остается ремонт своими руками и дальнейшая сборка или замена.

Регулировка ремня

Обеспечение нормального прогиба ремня очень важно для безотказной работы. Прогиб должен составлять при приложении усилия в 10 кгс (98 Н) от 6 до 10 мм. Его установка производится при сдвигании генератора в сторону блока цилиндров

Затем с помощью вращения регулировочного болта нужно привести натяжение в норму

Его установка производится при сдвигании генератора в сторону блока цилиндров. Затем с помощью вращения регулировочного болта нужно привести натяжение в норму.

Щетки и регулятор напряжения

Когда щетки износились, или сломался регулятор напряжения, то разбор узла и его ремонт лучше не производить. Он идет в сборе и его установка займет несколько минут.

Подшипники ротора

На передней крышке завальцован передний подшипник и его разборка своими руками невозможна. Нужна только замена крышки с подшипником.Задний подшипник (он находится на валу ротора) можно снять с помощью съемника. Установка нового производится с помощью пресса.

Дополнительные диоды

Вполне возможна установка нового диода взамен поврежденного. Замена производится так: разборка предусматривает отпаивание выводов диода и извлечение его из пластмассового держателя. Обратная сборка включает очистку от эпоксидки, припаивание нового диода (установка цветной меткой к общей шине) и приклеивание его к держателю эпоксидной смолой.

Проводка генератора ВАЗ. Схема подсоединения

Генератор имеет много выходных проводов и всяких разъемов, разных цветов. Есть некоторые особенности подключения, связанные с ними:

  • Оранжевый провод — либо нужно соединить с серым проводом (понадобится для автозапуска двигателя), либо оставить без соединения.
  • Серый – от реле к щеткам. Он толще остальных
  • Тонкий серый провод – подключение к реле
  • Желтый выход – соединение индикатора на приборном щитке


Плюсовой провод от аккумулятора, проходя через зажигание, подсоединяется к плюсу выхода регулятора напряжения генератора. От отрицательного контакта генератора, провод отходит на лампу индикатора, расположенную на панели. Другой, положительный, провод от лампы протягивается на монтажный блок. Минусовой провод монтажного блока, закрепляется на минусе замка зажигания, где уже присоединен положительный провод от генератора.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

  • световая индикация аккумуляторной батареи на панели приборов;
  • нестабильная работа АКБ (её выкипание или недозаряд);
  • различная интенсивность света фар;
  • посторонние звуки со стороны генератора.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
