Регулировка карбюратора ваз 2109 своими руками видео

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

  1. Прогреваем мотор, после чего глушим;
  2. Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
  3. Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
  4. Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
  5. Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
  6. Выставляем винтом «количества» 900 об/мин;
  7. Винтом «качества» понижаем их до 800 об/мин;
  8. Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
  9. Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

https://youtube.com/watch?v=WHV9b9HfvEk

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Предварительные работы

Хотя наша первостепенная задача — регулировка карбюратора ВАЗ 2109, заняться необходимо очисткой узла от нагаров и грязи. Нередко именно налет является причиной неисправности, поэтому понадобится хорошее чистящее средство. В магазине товаров для авто можно найти различную химию для таких нужд; спрашивать нужно именно для карбюратора. Не подойдет для чистки WD 40 — из-за обилия масла в составе.

Помимо химии вам также пригодятся следующие предметы:

  1. Маленькая жесткая щетка. На крайний случай подойдет и зубная или даже зубочистки.
  2. Резиновые и тканевые перчатки. Резиновых можно взять две пары — на всякий случай, ведь средства для очистки очень агрессивны.
  3. Набор ключей и отверток.
  4. Руководство пользователя для ВАЗ 2109 со схемой Солекса.
  5. Баллончик со сжатым воздухом для продувки деталей.

Для чего баллончик? Дело в том, что каналы жиклеров очень узкие, из-за чего механическая чистка при помощи узких инструментов будет бесполезна, а вот мощная направленная струя воздуха подходит для такой задачи.

Нужно аккуратно очистить как внешнюю, так и внутреннюю часть карбюратора. Крепления — винты и болтики, отложите в отдельные коробочки, их тоже стоит обработать и продуть в конце.

Не забудьте извлечь из узла все резиновые детали, иначе химикат их попросту растворит. Также следует поступить и с пластиком. Обрабатывать очистителем нужно только металлические детали. Делается это в два этапа:

  1. Наносится химикат, после чего необходимо подождать 10 минут.
  2. Когда налет частично растворился, нужно промыть детали и корпусы под струей воды.

Если какие-либо отложения остались, их можно запросто снять зубочисткой, палочкой либо щеткой. Последний этап очистки — просушивание.

Регулировка пускового устройства

Пусковое устройство может настраиваться в снятом состоянии. Перед регулировкой необходимо проверить состояние диафрагмы. Деталь достаточно часто выходит из строя, поэтому её необходимо сразу же после обнаружения деформаций заменить на новую. Настройка пускового устройства происходит в пять этапов:

  1. Закрытие воздушной заслонки. Для этого нужно провернуть рычаг привода.
  2. Изменение расположения штока. При помощи отвёртки либо другого предмета шток устройства пуска утапливается на время проведения регулировочных работ.
  3. Замер зазоров. После утопления штока заслонка немного открывается. Нужно замерить расстояние между заслонкой и стенкой камеры. Показатели сверяются с заявленными производителем параметрами и при необходимости происходит регулировка.
  4. Настройка пускового механизма. При выявлении несовпадения размеров зазоров проводится регулировка. Для этого при помощи отвёртки проворачивается винт. Винт при выкручивании обеспечивает увеличение зазора, а при вкручивании — уменьшение.
  5. Замер зазора дроссельной камеры. Воздушная заслонка обязательно плотно закрывается. Размеры зазора указываются в пособии, благодаря чему упрощается процесс регулировки положения дроссельной камеры. Настройка также производится при помощи метиза.

Настройка карбюратора на ваз 2109

При долговременной эксплуатации, карбюратор не нуждается в регулярном промывании снаружи. Необходимость возникает только в случае сильного загрязнения подвижных механизмов, и то лишь в том случае, если в результате загрязнения нарушится свобода подвижности деталей, также очистку карбюратора нужно провести перед настройкой или ремонтом.

При внутренней прочистке нельзя пользоваться кисточками или тряпками, поскольку в жиклеры могут попасть нитки, щетинки и волокна. Желательно использовать специальные средства и жидкости по чистке и уходу за карбюратором. Когда карбюратор почищен, можно приступить к регулировке.

Приступаем к регулировке привода заслонки дросселя, в первую очередь нужно проверить натяжение троса.

Трос не должен провисать, но и сильно натянут быть не должен, потому что чрезмерно натянутый трос не даёт возможности полностью закрыться. Чтобы натянуть или же ослабить натяжение, надо отрегулировать привод.

Ключом на «13» следует держать гайку наконечника на оболочке троса, а вторым ключом потихоньку откручивать контргайку на пару оборотов.

После можно начинать выставлять нужное расстояние от наконечника регулировочной гайки и карбюратора.

Педаль газа должна быть отпущена — при полностью нажатой педали заслонка полностью открыта.

Теперь открученную ранее контргайку нужно затянуть.

Для того, чтобы произвести регулировку привода воздушной заслонки, с воздушного фильтра требуется снять крышку. После начинаем проверять ход тяги в оболочке. В том случае, если привод правильно отрегулирован, то при «утопленной» ручке привода воздушная заслонка должна открываться полностью.

Если у вас что-то не так, то нужно отрегулировать. Рычаг следует полностью провернуть, чтобы заслонка открылась полностью.

Ручку привода заслонки нужно «утопить».

Берем пассатижи, ими надо вытянуть тросик из «рубашки», после чего болт нужно зажать обратно.

Начинаем регулировать пусковое устройство, точную регулировку можно выполнить только на снятом карбюраторе, пользуясь подстройкой зазоров. Чтобы произвести регулировку карбюратора не снимая его — понадобится тахометр.

Начинаем, первое, что нужно сделать, это снять корпус воздушного фильтра, затем до упора вытягивается рукоятка привода воздушной заслонки. Запускаем мотор. Саму заслонку нужно открыть отверткой примерно на 1/3 ее полного хода. Крутим регулировочный болт, надо добиться 3200-3400 об/мин., после заслонку отпускаем.

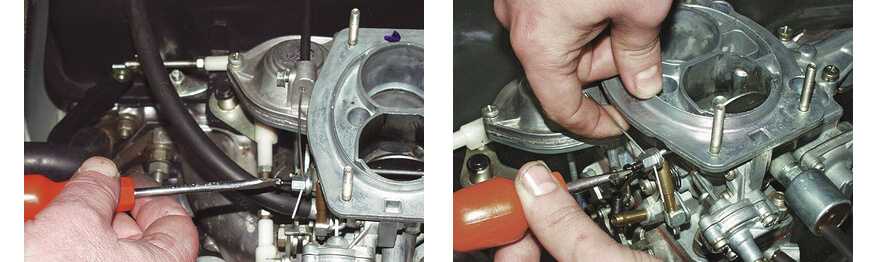

Теперь, при ослабленной контргайке, крутим винт отверткой: нужно чтобы частота вращения была 2800-3000 об/мин. Ну, и все, теперь следует затянуть гайку, а корпус фильтра поставить на место.

Чтобы отрегулировать холостой ход, двигатель требуется прогреть до рабочей температуры, также нужно включить мощные потребители электричества, можно включить фары или печку. Берем отвертку, с ее помощью нужно вращать винт «качества», чтобы выставить максимальные обороты.

Теперь, пользуясь винтом «количества», нужно уменьшить обороты до такой отметки, которая на 50-100 больше, чем должно быть на холостом ходу.

Опять, используя винт «качества», понижаем до нормального значения.

Также можно просмотреть книжку по карбюраторам «Солекс» — в ней рассмотрены поиск и устранение неисправностей, регулировка и доработка карбюратора.

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.

Регулировка холостого хода

Наиболее распространенная проблема карбюратора «Солекс» – исчезновение нормального холостого хода, мотор начинает работать с перебоями на малых оборотах. Очень часто причиной подобной неисправности является либо засоренный жиклер ЭМГ, либо сам электромагнитный клапан. Проверить это очень легко – во время работы движка на ХХ отсоединяем проводок от ЭМГ, если характер работы ДВС совершенно не меняется, а при выкручивании клапана обороты заметно возрастают, значит, дефект присутствует.

Восстановить нормальную работу ХХ можно попробовать без снятия узла целиком, и производится такая процедура достаточно просто:

  • на заглушенном двигателе снимаем воздушный фильтр с корпусом:
  • отсоединяем провод ЭМГ, выкручиваем сам клапан;
  • запускаем мотор, заткнув пальцем руки «холостой» канал, «прогазовываем» несколько раз;
  • останавливаем двигатель, компрессором или ручным насосом не забываем продуть ЭМГ и его жиклер, разъединив между собой эти части;
  • устанавливаем на место детали, делаем контрольный запуск ДВС: если ХХ стабилизировался, а при снятии проводка обороты изменились, значит, причина была именно в засорении, и теперь холостой ход «пришел в норму».

Но прочистить таким образом канал удается не всегда, соринка может застрять в районе винта качества. Здесь уже нужно снимать и разбирать карбюратор, демонтировать винтик, что в целом не очень непросто, так как находится он глубоко в канале и удерживается там уплотнительным резиновым кольцом.

Карбюратор ВАЗ 21099 – чистка и регулировка

Если внезапно вырос расход на ВАЗ 21099, упала мощность, появились выстрелы во впускной или выпускной коллектор, настало время регулировать и чистить карбюратор. Так как такая напасть может постигнуть любого владельца и, причем, далеко от цивилизации, любой должен знать карбюратор ВАЗ 21099 наизусть. Принцип его работы довольно прост, а для ремонта чаще всего нужно просто продуть жиклеры.

Преимущественно на ВАЗ 21099 устанавливается карбюратор Солекс, в некоторых случаях это может быть карбюратор ВАЗ 2107. Но пугаться не стоит, по принципу работы эти карбюраторы идентичны, просто есть некоторые нюансы в конструкции. Так, например, в карбюраторе Солекс для ВАЗ 21099 целых две поплавковой камеры. Такое устройство может создать некоторые трудности в установке уровня топлива, может понадобиться даже специальный шаблон.

Самое главное при разборке и чистке карбюратора – это чистота, поэтому чистить внутренние элементы тряпкой или даже щеткой строго не рекомендуется. Все дело в том, что в жиклер может попасть ниточка или щетинка, которая приведет к проблемам.

Если решено выкручивать жиклеры, то есть разбирать карбюратор полностью, назад их вворачивать нужно четко на их родные места. Все это потому, что номиналы жиклеров в разных камерах разные.

Разбираем карбюратор

Сперва при разборке карбюратора можно вывернуть электроклапан, не рекомендуется это делать руками, так как клапану можно легко «свернуть голову». Проще всего и безопаснее сделать это ключиком. При снятии жиклер клапана нужно внимательно осмотреть, он должен быть чистым. Можно также подать на клемму клапана плюс от АКБ и положить его на голый металл авто, клапан должен щелкнуть.

Далее можно снять верхнюю половинку карбюратора, открутив 5 болтов отверткой. Теперь станут видны топливные и воздушные жиклеры, поплавковая камера.

Чтобы основательно почистить карбюратор, нужно вывернуть воздушные жиклеры, они расположены сверху, и затем вынуть из топливных колодцев эмульсионные трубки. Грязь нужно искать внутри эмульсионных трубок и колодцев. Жиклеры и трубки лучше всего бросить в коробочку с бензином и промыть их таким образом. Что касается топливных колодцев, можно вывернуть топливные жиклеры и затем продуть их компрессором.

Еще заслуживает внимания ускорительный насос, чтобы его разобрать, нужно открутить 4 винтика и снять мембрану. В этом месте также любит скапливаться мусор. Носик ускорительного насоса тоже нужно снять и продуть в обратном направлении.

Настраиваем ВАЗ 21099

Собирать карбюратор спешить не стоит, так как основные настройки его работы происходят именно здесь. Самое главное, что нужно сделать – это установить правильный уровень топлива в поплавковой камере. Он устанавливается путем подгибания язычка поплавка.

Опытные карбюраторщики считают, что оптимальное значение – это 4-5 мм от поплавка до прокладки карбюратора. При таком зазоре смесь образуется как раз того качества, которое необходимо для ВАЗ 21099. Завод изготовитель же рекомендует оставлять зазор всего лишь в 2 мм, но при этом может быть перелив топлива, что увеличит расход.

После настройки уровня топлива можно собирать карбюратор, после этого останется подключить тросик управления верхней заслонкой и правильно выставить холостой ход.

Холостой ход на карбюраторах Солекс устанавливается с помощью двух винтов. Один винт контролирует качество, а другой количество. Винт качества лучше не трогать, а если его выворачивали, то его нужно завернуть до упора и затем вывернуть на 2-3 оборота.

Установив винтом количества нужное количество оборотов двигателя, винт качества начинают заворачивать, обедняя смесь. Заворачивать нужно до того момента, пока двигатель не начнет «колбасить». После этого винт качества лучше всего вывернуть на 30 градусов.

Вот, собственно, и все то, что нужно знать про карбюратор, устанавливаемый на ВАЗ 21099. Если вдруг автомобиль отказывается ехать, нужно просто проверить, не попало ли что в жиклеры, и не заклинил ли поплавок.

«Лайки» в соц. сетях:

Главная | О нас | Обратная связь

Как настроить карбюратор ВАЗ-2109 и 21099 в условиях гаража

Согласно рекомендациям специалистов, регулировка карбюратора ВАЗ-21099 должна начинаться с поплавковой камеры. С помощью этой процедуры удаётся провести проверку и установить оптимальный уровень топлива. Настраивать необходимо, поэтапно выполняя приведённые ниже действия:

Запустите двигатель и после 2–3-минутной работы заглушите;
После того как был снят воздушный фильтр и отсоединён топливный шланг, демонтируйте крышку карбюратора (для этого нужно отвернуть пять болтов)

Положите крышку на чистую поверхность поплавками вверх, соблюдая осторожность;. После снятия воздушного фильтра, отсоедините подачу топлива и снимите крышку карбюратора

После снятия воздушного фильтра, отсоедините подачу топлива и снимите крышку карбюратора

Воспользовавшись штангенциркулем, определите уровень топлива в поплавковых камерах: между кромкой корпуса и верхним уровнем расстояние должно составлять 25,5 мм. Если окажется, что замеры не соответствуют нормативу, придётся провести корректировку путём подгибания язычка кронштейна поплавков с повторным проведением замеров уровня топлива;

  1. Ослабьте болт, при помощи которого тяга крепится к рычагу. После этого нужно утопить ручку привода и полностью открыть воздушную заслонку, воздействуя на её рычаг;
  2. Воспользовавшись пассатижами, вытяните трос из оболочки и зажмите фиксирующий болт;
  3. Далее, нужно проверить, как закрывается заслонка при вытянутом положении ручки её привода. Закрытие должно происходить до конца, в противном случае придётся повторить регулировочные операции.
  4. Настройку следует производить до тех пор, пока не добьётесь полного открытия и закрытия заслонки в крайних положениях ручки привода. Следите, чтобы рычаг ни в одной из позиций не контактировал с рубашкой троса.

Итак, на этом этапе вы узнали, как отрегулировать карбюратор на ВАЗ-2109 посредством установки оптимального рабочего положения его дроссельной и воздушной заслонок. Теперь перейдём к регулировке пускового устройства и холостого хода.

Самостоятельная регулировка пускового устройства

Наиболее точная настройка пускового устройства посредством установки значений пусковых зазоров требует снятия карбюратор с машины. Но прежде нужно удостовериться в целостности диафрагмы пускового устройства. Для этого, вывернув четыре болта, снимите крышку и проведите осмотр диафрагмы. Если она пригодна к дальнейшей эксплуатации, можно дальше выполнять регулировку, в противном случае деталь придётся заменить.

Ниже приведён список поочерёдно выполняемых операций, в котором описано, как отрегулировать карбюратор ВАЗ-21099 путём настройки пускового устройства:

  1. Вначале нужно закрыть воздушную заслонку, повернув её рычаг;
  2. Используя отвёртку, утопите шток пускового устройства;
  3. Зазор, образовавшийся между стенкой камеры и заслонкой, нужно замерить, после чего, сравнить его значение с тарировочными данными (указываются производителем индивидуально для каждой модели карбюратора и автомобиля);
  4. Если полученные данные не соответствуют номиналу, следует провести регулировку. Контргайку, которая расположена на корпусе ускорительного насоса, следует ослабить и поворачивать отвёрткой регулировочный винт до тех пор, пока не будет установлен необходимый зазор;
  5. Теперь, закрыв воздушную заслонку, необходимо провести замеры зазора дроссельной заслонки первой камеры. Полученные данные сверьте с тарировочной таблицей. Если потребуется, установите нужное значение зазора поворотом регулировочного винта заслонки.

Вполне вероятно, на этом этапе настройка карбюратора ВАЗ-2109 может быть завершена. Если же вам нужно отрегулировать холостой ход или добиться снижения расхода топлива, ниже вы сможете ознакомиться с соответствующим руководством.

Причины, по которым заливает свечи


Этот вопрос волнует владельцев карбюраторных автомобилей намного чаще, нежели инжекторных. В особенности часто это случается в зимний период времени. Существует несколько причин возникновения подобной неисправности:

  • для того чтобы в зимний период года смешать рабочую смесь, требуется куда большее количество усилий, нежели летом. Чтобы данной проблемы не возникало, необходимо обязательно заливать в мотор качественное масло, держать аккумуляторную батарею в полностью заряженном состоянии, а также следить за исправностью стартера;
  • двигатель сильно изношен;
  • некачественные свечи либо свечные провода.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

  • Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
  • Машина должна обязательно стоять горизонтально и максимально ровно;
  • Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
  • Под рукой у вас всегда должна быть плоская отвертка;
  • Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

  1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
  2. Ключом на 13 отрегулируйте натяжение.
  3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
  4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

  1. Снимите крышку с фильтр, замените его при необходимости.
  2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
  3. Потяните рычаг заслонки, чтобы полностью открыть ее.
  4. Вдавите рычаг до упора.
  5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
  6. Проверьте функциональность заслонки еще раз.
  7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

  1. Зарядите максимально полностью аккумулятор.
  2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
  3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
  4. Сделайте максимальные обороты на холостом ходу.
  5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать

750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты

650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до

800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Регулировка карбюратора

Совет: При выполнении работ своими руками нельзя пользоваться открытым огнем и курить.

Регулировка уровня топлива в поплавковой камере

Наиболее сложной и важной регулировочной работой в карбюраторе является регулирование в поплавковой камере уровня топлива. Перед началом работы отсоединяется «- » клемма аккумуляторной батареи, снимается воздушный фильтр

Для точной и правильной регулировки устройства лучше всего изготовить шаблон, который устанавливается на крышку карбюратора. Крышка располагается в горизонтальном положении поплавками вверх. Если зазор по контуру между шаблоном и поплавками больше одного миллиметра, то необходимо выполнить регулировку его с помощью подгибания язычка и рычагами поплавков. Порядок выполнения работ:

  • Снимается крышка карбюратора.
  • Вымеряется зазор между прокладкой и выступами, расположенными на нижней части поплавков. Он должен быть одинаковым у двух поплавков, а его значение не должно превышать одного миллиметра.
  • Если зазоры разные или больше допустимого значения, а разъемы пресс-формы относительно крышки карбюратора не параллельны, необходимо выполнить их регулировку, подогнув поплавки и язычок, упирающийся в хвостовик клапана.
  • Визуально проверяется уровень топлива. Крышка устанавливается и закрепляется на карбюраторе, подсоединяются шланги подачи и слива топлива, заводится двигатель автомобиля ВАЗ 21099. Одну-две минуты двигатель работает на холостом ходу, затем он глушится, отсоединяются шланги, снимается крышка. Измеряется расстояние между плоскостью корпуса и уровнем топлива. Оно должно быть 25,5 миллиметра. При отклонении регулировка повторяется.

Регулировка привода заслонки воздуха

Порядок выполнения работ:

  • Ослабляется болт, соединяющий тягу с рычагом привода заслонки для воздуха.
  • Рычаг проворачивается до полного открытия воздушной заслонки.
  • На приборной панели полностью утапливается ручка привода заслонки для воздуха.

Утопленная ручка привода заслонки для воздуха на приборной панели

  • Вытягивается полностью тяга и затягивается болт крепящий тягу с рычагом привода заслонки для воздуха.
  • Вытягивается ручка привода заслонки для воздуха до упора, что должно обеспечить закрытие заслонки.

Воздушная заслонка полностью закрыта

Если этого нет, необходимо оболочку тяги отсоединить, и перемещая ее добиться, чтобы дроссельная заслонка полностью закрылась и зафиксировать ее болтом.

Регулировка привода заслонки дросселя

Если гайка позиции 1 заворачивается – заслонка открывается, гайка позиции 2 заворачивается – заслонка закрывается.

Регулировка привода заслонки дросселя

Порядок выполнения работ:

  • До упора нажимается педаль акселератора. В этом случае полностью открывается заслонка первой камеры дросселя. Определяется это перемещением в крайнее положение сектора управления заслонками дросселя.
  • Педаль акселератора отпускается, тогда должна закрыться заслонка дросселя первой камеры, а сектор управления заслонками дросселя должен до упора переместиться в другую сторону. Если этого нет, необходимо отрегулировать привод.
  • Ослабляется одна гайка, другая заворачивается до тех пор, пока заслонка дросселя будет полностью открываться и закрываться. Затягивается гайка, которая раньше была ослаблена.

Подробнее регулировку карбюратора можно увидеть на видео.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
