Регулировка сцепления ваз 2114: выполняем правильно

Регулировка муфты сцепления ВАЗ 2109


Подтяжка муфты сцепления Ваз 2114 Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

  1. Поставить рычаг КПП в позицию «нейтраль».
  2. Демонтируем картер механизма сцепления.
  3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
  4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
  5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

  1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
  2. Ради безопасности отключить клеммы с аккумулятора.
  3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

Открывается капот.
Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).
Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).
Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.
После калибровок, механизм собирается в обратном порядке.
Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Проверка


Гайки, с помощью которых регулируется сцепление Добившись установленных предприятием-изготовителем автомобиля ВАЗ 2114 параметров, после затягивания контргайки нужно удостовериться в том, что вы правильно отрегулировали сцепления. Чтобы это сделать, необходимо 2-3 раза выжать педаль до пола и опять замерить ее ход. Если появились изменения в ее ходе, то процедуру регулировки нужно повторить снова. Обычно сцепление начинает «хватать» приблизительно в середине хода.

После окончания регулировки необходимо произвести последнюю проверку:

  • ставим автомобиль на ровном участке,
  • затягиваем рычаг стояночного тормоза,
  • заводим двигатель и включаем передачу,
  • далее нужно провести попытку движения, при этом не нужно выжимать сцепление.

В случае, если все выставлено правильно, двигатель ВАЗ 2114 заглохнет. В случае, если результат другой, то это означает, что нужно повторно все регулировать, то есть провести все работы заново, согласно инструкции.

Загрузка …

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

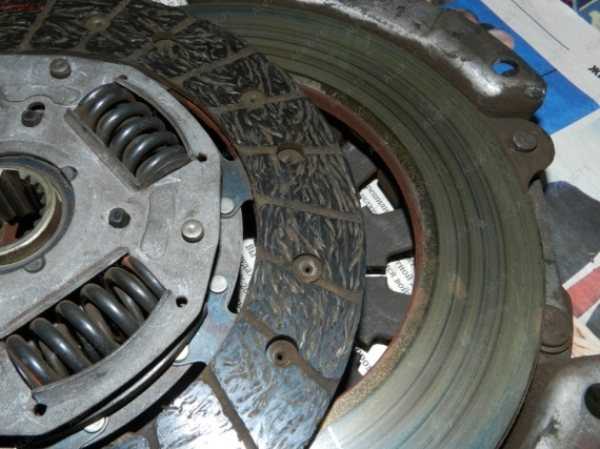

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

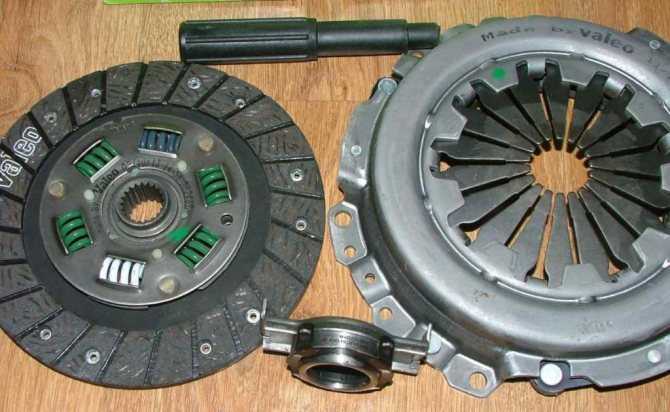

Сцепление в сборе

Как отрегулировать?

Привод с нарушенной регулировкой находится на несколько сантиметров выше или ниже, относительно тормоза. Это делает привод неудобным для использования и может стать причиной аварийных ситуаций.

Положение привода изменяется в результате изнашивания накладок ведомого диска при длительном вождении машины. У автомобилей марки ВАЗ 2115 нормальным принято считать ход педали 125-135 мм. Наибольший безопасный ход не превышает 160 мм. Регулировка необходима также в том случае, если узел выключается не полностью или буксует. Отладка осуществляется с помощью изменения длины троса сцепления и его оболочки.

Инструменты

2 ключа на 17. У ВАЗ 2115 нижний конец оболочки-«рубашки» троса держится на двух крепежах, которые ослабляются с помощью этих ключей.

Ключи на 17 — основные инструменты для регулировки троса сцепления

Пошаговая инструкция

Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.
Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.
Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.
Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить

Важно помнить, что перетяжка, как и слабое натяжение, недопустимы. При перетяжке трос быстро порвется, а при слабом натяжении сцепление перестанет полностью выключаться.
Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы

В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.
После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

  1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
  2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
  3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
  4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.

Вилка сцепления ВАЗ, устройство, назначение, принцип работы

Главная роль сцепления — обеспечивать кратковременное рассоединение трансмиссии и двигателя, а также их последующее соединение после переключения передачи. Однако, помимо того, на сцепление возложена еще одна важная задача — обеспечивать элементам трансмиссии плавность в работе и оберегать их от лишних нагрузок и колебаний. Все компоненты сцепления находятся между коробкой передач и мотором.

В наше время существует несколько видов сцепления, которые возникали и модифицировались вместе с развитием автопрома: электромагнитное, фрикционное и гидравлическое. Фрикционное сцепление, в свою очередь, бывает одно-, двух- и многодисковым.

Большинство современных авто оборудованы однодисковым сцеплением, конструкция которого включает в себя такие элементы:

  • Вилка сцепления.
  • Диафрагменная пружина.
  • Выжимной подшипник.
  • Муфта выжимного подшипника.
  • Ведомый диск.
  • Ведущий (нажимной) диск.
  • Маховик.

Принцип действия данного механизма заключается:

  • При нажатии водителем на педаль сцепления, она воздействует на привод сцепления, перемещающий вилку данного механизма.
  • Далее вилка оказывает воздействие на выжимной подшипник, благодаря чему подшипник смещается и влияет на лепестки диафрагменной пружины ведущего диска.
  • В итоге лепестки пружины изгибаются к маховику, а ее внешний край отходит от ведущего диска, давая ему свободу. Вместе с этим «отжимание» ведущего диска происходит и за счет тангенциальных пружин.
  • В результате передача крутящего момента прекращается.
  • Когда водитель отпускает педаль сцепления, путем срабатывания диафрагменной пружины ведущий и ведомый диски снова между собой смыкаются, а контакт пружины с маховиком снова устанавливается. Передача крутящего момента на КПП восстанавливается.

Из описанного процесса принцип действия вилки сцепления и других его элементов становится достаточно понятным. Эта деталь отыгрывает важную роль при выключении и включении сцепления между трансмиссией и мотором, то есть образовывает свободное пространство между ведомым и нажимным дисками. Это нужно, чтобы полностью отключить коробку передач от мотора.

Если говорить о МКПП, то ее работа вообще становится невозможной без исправной вилки сцепления. Благодаря ей:

  • Увеличивается маневренность авто при движении на невысоких скоростях.
  • ТС может оставаться неподвижным даже при работающем двигателе и без активации нейтральной передачи.
  • Запускается многоструктурный механизм переключения скоростей автомобиля.

Кроме того, без вилки сцепление не может работать, так как данный элемент — это включатель и выключатель. С его помощью автомобилист может управлять работой мотора и обеспечивать ему нормальные режимы функционирования.

Признаки буксующего сцепления

Если вы столкнулись с тем, что ваш ВАЗ 2114 периодически пробуксовывает, а педаль скрипит, но вы не уверены в том, что проблема заключается в сцеплении, то мы поможем вам в этом разобраться. Чтобы сделать это, нужно иметь небольшое представление о признаках пробуксовки.

Именно об этом мы расскажем далее:

  1. При пробуксовывающем сцеплении в машине появится характерный запах горелой резины.
  2. Даже при нажатии на педаль газа в пол видимых изменений вы не ощутите. В частности, транспортное средство будет очень плохо набирать скорость.
  3. При движении в гору машинка будет идти с трудом. Может показаться, что в бензобаке ВАЗ 2114 закончилось топливо, поскольку на подъеме автомобиль будет еле ехать.


Диски сцепления для машины ВАЗ 2114

ВАЗ 2115 Диагностика неисправностей сцепления

Диагностика неисправностей сцепления

Сцепление пробуксовывает

Недостаточен свободный ход педали сцепления.
Проверьте, произведите корректировку.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Неисправен главный или исполнительный цилиндры сцепления.
Проверьте, выполните капитальный ремонт гидравлической системы привода сцепления.

Изношена рабочая поверхность ведомого диска сцепления. Проверьте, замените диск, если его фрикционные накладки изношены до менее чем 0.3 мм возвышения над головками заклепок (см. сопроводительную иллюстрацию).

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, в случае необходимости замените.

Обычно первым признаком пробуксовки сцепления является заметное беспричинное увеличение оборотов двигателя при взятии крутых подъемов. Для проверки состояния сцепления твердо взведите стояночный тормоз, подоприте колеса автомобиля клиньями и установите трансмиссию в положение высшей передачи, затем при средних оборотах двигателя медленно отпускайте сцепление. Если двигатель при этом не заглохнет, имеет место пробуксовка сцепления. Во избежание более серьезных повреждений сцепления следует без промедления выполнить проверку и произвести необходимые ремонт или замены.

Имеют место рывки и вибрации сцепления

Загрязнены маслом рабочие поверхности ведомого диска. Проверьте, в случае необходимости замените диск. Отыщите источник утечки и устраните ее причину.

Ослабла, либо повреждена ступица ведомого диска.
Проверьте, замените диск.

Ослабло крепление фрикционных накладок ведомого диска. Проверьте, замените диск.

Появились трещины в рабочей поверхности нажимного диска (см. сопроводительную иллюстрацию). Проверьте, замените сборку корзины сцепления.

Исцарапана поверхность нажимного диска, либо маховика.
Проверьте, замените корзину сцепления, либо маховик.

Вибрация сцепления обычно наиболее заметна при движении задним ходом вверх по уклону. Так как одной из причин возникновения вибраций является ослабление опор силового агрегата, прежде чем снимать сцепление для осмотра, тщательно проверьте состояние резиновых подушек и кронштейнов опор, а также надежность их крепления.

Имеет место прихватывание сцепления

Сломаны опоры силового агрегата, либо ослабло их крепление (см. сопроводительную иллюстрацию). Подтяните крепеж, либо замените дефектные опоры.

Загрязнена маслом рабочая поверхность ведомого диска.
Проверьте, замените диск. Отыщите источник утечки и устраните ее причину.

Появились трещины в рабочей поверхности нажимного диска. Проверьте, замените сборку корзины сцепления.

Не происходит выключения сцепления

Чрезмерен свободный ход педали сцепления.
Выполните регулировку педали.

В гидравлическую систему привода сцепления попал воздух.
Прокачайте гидравлическую систему.

Неисправен исполнительный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен главный цилиндр сцепления.
Проверьте, выполните капитальный ремонт или произведите замену цилиндра.

Неисправен механизм выключения сцепления.
Проверьте, произведите необходимый ремонт.

Погнут ведомый диск.
Проверьте, замените диск.

Ступицу ведомого диска заклинило на шлицах первичного вала коробки передач.
Проверьте, по необходимости замените диск, либо первичный вал.

Ведомый диск “прикипел” к маховику вследствие попадания в кожух сцепления влаги.
Проверьте состояние сцепления, загерметизируйте кожух.

Неисправен блок сервопривода (модели 4.2 л).
Проверьте, замените блок.

Так как в большинстве случаев неполнота выключения сцепления оказывается связанной с нарушением регулировки свободного хода, либо установки высоты педали сцепления прежде чем снимать сцепление для осмотра, тщательно проверьте правильность соответствующих установок и прокачайте гидравлическую систему.

При функционированиии сцепления имеют место посторонние шумы

Пересушен или изношен выжимной подшипник.
Проверьте, замените подшипник.

Повреждена диафрагменная пружина нажимного диска. Проверьте лепестки пружины на наличие борозд и прочих повреждений (см. сопроводительную иллюстрацию), в случае необходимости замените диск.

Изношена, либо не смазана направляющая втулка первичного вала.
Проверьте,в случае необходимости замените втулку.

Для проверки шумов, издаваемых выжимным подшипником слегка выжмите педаль сцепления при работающем двигателе. Если выжимной подшипник неисправен и требует замены обязательно проверьте также состояние прочих компонентов сцепления.

Ваз 2114 как настроить сцепление на

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

Сцепление ВАЗ 2114 состоит (см. рисунок):

  • Тросик соболочкой;
  • Наконечниктроса (нижний);
  • Регулировочная гайка;
  • Корпус для крепления оболочки на КПП;
  • Разделительные шайбы;
  • Гайка для регулировок;
  • Резиноваязащитная оболочка;
  • Поводок троса;
  • Вилка выключения;
  • Корзина;
  • Болты, крепящие корзину к маховику;
  • Нажимной диск;
  • Маховик;
  • Диск ведомый;
  • Первичный вал КПП;
  • Щиток;
  • Кожух;
  • Пружина (нажимная);
  • «Выжимной»;
  • Прокладка;
  • Корпус «выжимного»;
  • Наконечник тросика;
  • Упорная шайба троса;
  • Узел крепления тросика;
  • Оська педали;
  • Оттяжная пружина;
  • Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

Виновниками поломок раньше времени практически всегда, являются владельцы транспортных средств, а если конкретно, то их стиль вождения машины. Резкое, с «пробуксовкой», начало движения, или длительное удержание ноги на педали, оказывают негативное воздействие на этот механизм.

О наличии проблем в механизме свидетельствуют следующие факты:

  1. Наличие рывков и вибрации во время движения;
  2. Шум во время переключения КПП;
  3. Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

ЧТО ДЕЛАТЬ, ЕСЛИ «БАРАХЛИТ» ЭТОТ УЗЕЛ: РЕГУЛИРОВКА, ЗАМЕНА ТРОСА И СЦЕПЛЕНИЯ

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

  • Устанавливают машину на ровной площадке и запускают мотор;
  • Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
  • Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;
  • С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
  • Открывают капот машины и находят узел крепления троса на коробке передач;
  • На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Иногда на резьбовой части наконечника троса появляется ржавчина. Для её удаления обработайте это место «ведешкой», жидкостью из тормозной системы или маслом. Это облегчит процесс проведения регулировочных работ.Заодно проверяют ход троса в оболочке, его состояние. Если обнаружатся оборванные жилы, трос меняют новым.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

  1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
  2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
  3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

  1. Откручиваем гайку, расположенную под педалью сцепления.
  2. Закручиваем контргайку, находящуюся ниже, до упора.
  3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
  4. Подкручиваем к вилке сцепления до предела шайбу из резины.
  5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
  6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

  1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
  2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
  3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

  1. Отвинчиваем упорный винт.
  2. Придаем ему вращение до нормализации движения педали.
  3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

  1. Демонтировать контргайку штока.
  2. Перемещать ее до отсутствия свободного хода.
  3. Вернуть шток на один полный оборот.
  4. Определить наличие свободного хода сцепления.
  5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
  6. Завинтить контргайку.

Самостоятельная регулировка сцепления на ВАЗ 2114

Корзина Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места

Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

  • Подшипник основного вала, имеющий ролики;
  • Корпус-защита сцепления;
  • Втулка опоры вилки;
  • Выключатель, он же подшипник;
  • Диск нажима;
  • Пружина нажима;
  • Второстепенный диск;
  • Маховик;
  • Шкала;
  • Основной вал коробки передач;
  • Вторая втулка-выключатель;
  • Картер;
  • Вилка выключатель;
  • Тумблер вилки;
  • Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

  1. Сцепление в один диск-тормоз;
  2. Тип сухой, замкнутый;
  3. На ведомом диске имеется устройство, гасящее колебания;
  4. Пружина нажима — диафрагменная.

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

  • Педаль;
  • Тело троса;
  • Кронштейн фиксации снизу конца оболочки троса;
  • Нижний конец троса;
  • Крепеж;
  • Кожух;
  • Привод троса;
  • Рычаг вилки выключателя сцепы;
  • Пружина педали;
  • Трос;
  • Верхний наконечник троса;
  • Обойма;
  • Ось педали;
  • Стопорные скобы;
  • Кронштейн тормоза и педали сцепы;
  • Дистанционная втулка;
  • Втулка педали сцепления;
  • Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

Комплект Valeo Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров

Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

  • Открутить равномерно гайки крепления троса сцепления;
  • Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
  • Выполнить натяжение или ослабление троса, в зависимости от ситуации;
  • Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.


Поиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

  • Накладки пассивного диска загрязнились маслом;
  • С приводом возникли проблемы;
  • Деформировался нажимной диск;
  • При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
