Ремонт ГБО на ВАЗ (Lada) 2104 своими руками – Инструкции по ремонту ГБО на авто ВАЗ (Lada) 2104

Схема подключения

Как видим, схема подключения ГБО на ВАЗ 2110 инжектор не представляет особой сложности. Для примера, рассмотрим особенности подключения еще некоторых моделей. При установке ГБО на ВАЗ 2109 с карбюратором монтаж газового редуктора и клапана выполняется непосредственно в отсеке двигателя. Выход на клапане соединяется со входом на редукторе. Входная сторона клапана подключается к топливной магистрали. Подключение редуктора-испарителя осуществляется в охлаждающую систему. Чтобы обеспечить быстрый прогрев, желательно расположить его рядом с печкой (с правой стороны). Для присоединения к охлаждающей системе потребуются такие действия:

  • отключается трубка, идущая к радиатору обогревателя;
  • трубка, по которой передается нагретый антифриз, ставится в направлении от корпуса редуктора к подкачивающему насосу;
  • следующая трубка соединяет редуктор с краном обогревателя.

Когда редуктор установлен, нужно заняться монтажом регулятора, подающего газ к карбюратору, в который придется врезаться, если не предусмотрен смеситель при подаче топлива. Для этого в его камерах высверливаются отверстия под размещение специальных штуцеров, к которым присоединяются газовые трубки.

При установке газового оборудования на ВАЗ 2121 имеется одна особенность: сэкономить место в багажнике можно, разместив баллон под днищем машины. Для этого потребуется изготовить соответствующий крепеж; такое его расположение позволит не занимать пространство багажника.

Многих автолюбителей интересует, как снять газовое оборудование с ВАЗ, если их не устраивает установленное ГБО по причине его морального устаревания, либо в связи с необходимостью освобождения пространства в багажнике? Это несложно сделать своими руками. Демонтаж выполняется в обратной последовательности, в рассверленные ранее отверстия можно вставить заглушки.

Примеры экономии в Москве

Для примера посчитаем два расстояния:

  1. От Красной площади до МКАД и обратно в Москве 50 км. Сколько экономит газ за месяц таких поездок.
  2. Из Москвы в Сочи — 1600 км. Насколько дешевле будет заправляться газом.

Экономия после установки ГБО

Объём Передачи От Красной площади до МКАД и обратно × месяц Из Москвы в Сочи и обратно
Бензин Газ Экономия Бензин Газ Экономия
1.3 Механика 5 535 ₽ 2 977 ₽ 2 558 ₽ 11 808 ₽ 6 350 ₽ 5 458 ₽
1.3 Механика 5 781 ₽ 2 977 ₽ 2 804 ₽ 12 333 ₽ 6 350 ₽ 5 983 ₽
1.5 Механика 5 993 ₽ 3 086 ₽ 2 907 ₽ 12 784 ₽ 6 582 ₽ 6 202 ₽
1.6 Механика 5 738 ₽ 3 086 ₽ 2 652 ₽ 12 240 ₽ 6 582 ₽ 5 658 ₽
1.6 Механика 5 993 ₽ 3 086 ₽ 2 907 ₽ 12 784 ₽ 6 582 ₽ 6 202 ₽
1.7 Механика 5 993 ₽ 3 086 ₽ 2 907 ₽ 12 784 ₽ 6 582 ₽ 6 202 ₽
Цены литра бензина и газа: 92 — 45.00 ₽, 95 — 47.00 ₽, СНГ — 22.00 ₽.

Если больше часа в день проводите за рулём ВАЗА 2107, то газобаллонное оборудование окупится меньше чем за год. Посчитайте экономию за месяц и год на своём пробеге в калькуляторе экономии.

Что нужно учитывать?

Да, есть множество нюансов, которые обязательно вам следует соблюдать при монтаже ГБО на автомобиль ВАЗ 2106. В статье приведено видео, в котором рассказано более подробно обо всех тонкостях. Впрочем, этот раздел будет актуален для любой марки и модели автомобиля, так как в нем описаны тонкости монтажа газового оборудования. Начнем с самого начала – с баллона. Его нужно ставить таким образом, чтобы ось мультиклапана располагалась под углом к горизонтальной плоскости.

Причем угол должен быть ровно 30 градусов. Ни на градус больше или меньше. Если установить под иным углом, ДУТ будет показывать «погоду», а забор топлива из емкости окажется нестабильным. Поэтому когда проводится установка, нужно обращать на все, даже самые незначительные, моменты, иначе цена неверного монтажа будет невероятно высокой.

Штуцер для заправки на автомобиле ВАЗ 2106 лучше всего закреплять в задней части, прямо под бампером. Магистраль прокладывается по днищу автомобиля. Все эти работы следует проводить на смотровой яме, так как установить трубки без нее практически невозможно. Прокладка их своими руками осуществляется довольно просто. Главное – это установка магистрали рядом с бензиновой. Можно даже крепить ее к бензиновой трубке при помощи пластиковых стяжек.

Для кнопки выбора топлива никаких особых требований нет. Самое главное условие – чтобы ее было удобно включать. Чтобы установить бензиновый клапан, необходимо разрезать топливный шланг на промежутке между насосом и карбюратором. А вот газовый необходимо устанавливать в подкапотном пространстве с правой стороны

Обратите внимание на монтаж редуктора-испарителя. Своими руками его установить несложно, но следует придерживаться некоторых требований:

  1. Его расположение должно быть ниже, нежели самый верхний патрубок, идущий на печку.
  2. Расположение его должно быть продольное, это позволит избежать неполадок с диафрагмой при резком наборе скорости или торможении.

Монтаж смесителя тоже имеет некоторые особенности. Ставится он в карбюраторе, находится между двух половин – корпусом дроссельной заслонки и самого карбюратора. Само собой, увеличивается высота, поэтому необходимо приобрести необходимое количество болтов. Их длина должна быть больше, нежели стандартных, на три витка.

Количество заправок

Количество газовых заправок ненамногим меньше числа обычных АЗС (половина из которых также продают сжиженный пропан). Для пользователей метана проблема заправки стоит на первом месте. Если в большом городе такую заправку отыскать можно (хотя и сложно), за городом, в глуши это исключено. Давление, под которым находится метан (до 250 атмосфер!) требует сложного и дорогого оборудования.

На основании изложенного, сравнивая плюсы и минусы метана, можно констатировать, что метан дает хорошую экономическую выгоду, но требует серьезных первоначальных вложений. Если речь идет об автобусном парке, грузовых перевозках и т.д. — это выгодно.

Владельцев легковых автомобилей, желающих использовать метан, ожидает большее количество минусов (громоздкие баллоны займут все пространство багажника, установка оборудования гораздо дороже, невозможность устанавливать оборудование 5 и 6 поколений, постоянные поиски заправок и пр.), чем с пропановым ГБО. В любом случае — решать, стоит ли перевод легкового автомобиля на метан того плюса в экономии против остальных минусов — предстоит только вам.

Цена установки

Цены на установку ГБО зависят от нескольких факторов: пропановые или метановые ГБО, их поколение, производитель, класс и возраст автомобиля.

Абсолютное большинство сервисных центров (до 90 %) предлагают установить оборудование под газ пропан-бутан. Предлагаются в основном иностранные системы из Италии (Lovato, Tomasetto, BRC), Польши (STAG, Valtek), Франции (Guther), Нидерландов (Prins), Литвы (Tamona) и др.

На карбюраторные автомобили (отечественные и иностранные) можно устанавливать ГБО второго поколения (в ценовом эквиваленте это будет составлять от 275 до 300 евро). На инжекторные автомобили с впускным коллектором из металла — ГБО второго и четвертого поколения, с пластиковым коллектором (с 2001 года) — только ГБО 4.

Цена за ГБО четвертого поколения зависит от числа цилиндров и фирмы изготовителя (четыре цилиндра от STAG будет стоить — 300 евро, Lovato — 350, BRC — 620, восемь, соответственно — 640, 940, 1150). В стоимость входит комплектация, установка, гарантия, оформление полного пакета документов. Время установки составляет от 4 до 12 часов.

Большинство производителей ГБО метана также иностранные производители. Минимальные цены на установку метанового ГБО 3 поколения (фирма Tartarini (Италия)) начинаются от 586 евро, 4 поколения — 800 евро. Плюс дополнительно около 200 евро на оформление сертификата.

Следует учитывать, что 4 поколение ГБО метан в отличие от пропана — последнее и дальше развиваться уже не сможет (в 5 и 6 газ подается жидким, метан — газообразный).

Еще одна проблема — в отличии от пропана, установкой метанового оборудования занимается немного предприятий и конкуренция здесь небольшая.


Вывод: цена установки метанового ГБО значительно превышает установку аналогичного пропанового оборудования.

ГБО для ВАЗа: в чем плюсы и где купить?

Так стоит ли устанавливать ГБО на ВАЗ? Безусловно. Ведь плюсы газового оборудования не ограничиваются экономией финансов, обусловленной разницей в стоимости двух видов топлива. Двигатель на газу, прослужит дольше, ведь газ уменьшает нагрузки на него и оставляет меньше «следов», чем бензин.

Газовое топливо экологичнее бензина и дизеля приблизительно на семьдесят процентов. Его чистота актуальна не только в глобальном плане, но и для самого автовладельца, проводящего в автомобиле и рядом с ним много времени. Установка ГБО не исключает последующего использования дизеля или бензина, что особенно приятно для расчетливых водителей, строго контролирующих оптимальность финансовых затрат на заправку машины. Невзирая на устоявшееся мнение о том, что газовые баллоны взрывоопасны, к плюсам ГБО относят пожаробезопасность. Испытания газобаллонного оборудования говорят в пользу безопасности его использования, тогда как утечка бензина может произойти с гораздо большей вероятностью.

Итак, достоинства ГБО для ВАЗа очевидны, и, если Вы решили приобрести оборудование, и Вам необходима помощь в его установке, мы с удовольствием поможем Вам. На все Ваши вопросы мы ответим в телефонном режиме. Доставка оборудования осуществляется по всей Украине. У нас работают только высококвалифицированные специалисты, долгое время занимающиеся монтажом ГБО.

Расходы 2107 на газе, разница

Расход пропана, экономия

Объём Передачи Тип газа Расхода газа по типу дороги Заправка на 1000 км, смежанный режим
В городе На трассе Смешанный Бензин Газ Разница
1.3 Механика СНГ 10.3 7.6 9.0 3 690 ₽ 1 980 ₽
1.3 Механика СНГ 12.3 7.2 9.0 3 854 ₽ 1 980 ₽
1.5 Механика СНГ 9.8 8.1 9.4 3 995 ₽ 2 068 ₽
1.6 Механика СНГ 10.7 8.0 9.4 3 825 ₽ 2 068 ₽
1.6 Механика СНГ 10.6 7.8 9.4 3 995 ₽ 2 068 ₽
1.7 Механика СНГ 9.8 8.1 9.4 3 995 ₽ 2 068 ₽
СНГ — сжиженный нефтяной газ (пропан). Цена газа в рублях за литр: СНГ — 22.00 ₽.

Расходуется компримированный (сжатый) природный газ в городском режиме со скоростью бензина, а на трассе на 20% медленнее. КПГ дешевле СНГ на полтора-два рубля за литр.

Целесообразность установки ГБО на «девятку» и как это сделать в домашних условиях

Востребованность и популярность монтажа ГБО (газобаллонного оборудования) на автомобили и ВАЗ 2109 в том числе, объясняется постоянно растущей стоимостью традиционных видов горючего: дизтоплива и бензина. Следовательно, из-за относительно невысоких и стабильных цен на газ многократно снижаются затраты на эксплуатацию машины, что делает этот вопрос актуальным для всех ежедневно пользующихся автомобилем.

Вообще, монтаж ГБО выполняется специализированными предприятиями, у которых есть лицензия на проведение таких работ. Самостоятельно устанавливать ГБО не рекомендуется, а в особенности тем, кто с этим вообще никогда не сталкивался. Впрочем, не взирая на запреты, большинство гаражных мастеров успешно справляются с такими работами.

Работы обычно начинаются с закрепления кронштейнов в багажнике «девятки» (ВАЗ 2109), где будет устанавливаться сам баллон. Возле баллона в днище багажника осуществляется сверление 2-х отверстий, через какие в дальнейшем будут выведены вентиляционные патрубки ГБО. Выполняется это фрезой диаметром 50 мм. Затем устанавливается СП сам баллон и фиксируется хомутами, имеющимися в наборе оборудования. Далее в отверстиях устанавливаются эжекторы, проще говоря – трубки со скошенными назад концами с последующим одеванием на них вентиляционных гофр. Таким образом, проточный воздух поступает в отсек заправочной арматуры во время движения авто.

Крепление заправочной розетки выполняется на бампере. А вот заправочный трубопровод высокого давления вначале соединяется заправочным клапаном с баллоном, а затем вдоль кузова прикрепляется хомутами. Дальше выполняется монтаж расходного трубопровода. Причём делать это лучше всего на осмотровой яме или подъемнике, так как установка расходной магистрали осуществляется на днище машины.

При установке следите за тем, чтоб магистраль располагалась вдалеке от глушителя, систем подрессоривания и лонжеронов. Кстати, очень важен правильный выбор места для монтажа газового редуктора. Помните, что для обеспечения системы подогрева редуктора оптимальным поступлением тосола, его предпочтительно установить немного вывшее ГБЦ мотора.

После монтажа проверяется герметичность всех соединений и в случае отсутствия утечек можно полноценно эксплуатировать автомобиль.

Если вам понадобится профессиональная , в обязательном порядке стоит воспользоваться услугами опытной компании. Поэтому в обязательном порядке изначально нужно обратиться к специалистам, которые можно найти в сети.

источник

Действие на мотор

Споры о том, что лучше для двигателя — бензин, метан или пропан длятся с того момента, когда начали использовать газомоторное топливо. Существует точка зрения, что газ плохо влияет на состояние двигателя. Более чем 60-летняя практика использования ГБО-оборудования показала что:

  • Газ не смывает, подобно бензину, масло с цилиндров — цилиндры изнашиваются меньше и срок службы увеличивается.
  • При работе на газе отсутствует детонация двигателя (октановое число метана и пропана выше, чем у бензина 95 или 98).
  • Газ не выделяет при сгорании сажи (в отличии от некачественного бензина) на свечах. Соответственно срок службы свечей и катушки зажигания увеличивается.
  • Температура горения газа (особенно метана) действительно выше бензина, но это не является большой проблемой.

Установка баллона

Для начала, еще перед покупкой газового оборудования надо определиться, какой будет баллон: в виде таблетки или цилиндрический. Обычно для классического ВАЗа больше всего подходит цилиндрический баллон, у него большой объем, а благодаря большому багажнику этот баллон в него легко влезет.

Если машина с кузовом хэтчбек, как в 8-ке или 9-ке, то лучше поставить таблетку, причем установить ее вместо запаски. Так будет сэкономлено немало пространства, но ездить придется более аккуратно и помнить, что запаски в машине нет.

Баллон надо надежно закрепить, чтобы во время езды он не болтался. Обычно это делается с помощью болтов и металлической подставки.

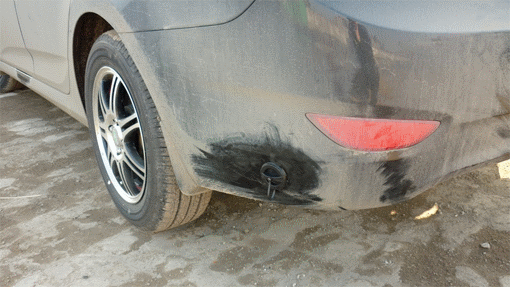

После монтажа баллона надо определиться с какой стороны будет заправочный вентиль. Его обычно делают в нижней части заднего бампера, для этого надо просверлить отверстие необходимого диаметра.

Тюнинг ВАЗ 2109

Рост популярности газобаллонного оборудования (ГБО) автомобилей связан с ростом цен на более традиционные виды топлива: бензин и дизель. Сравнительно невысокая стоимость газа позволяет существенно снизить расходы на эксплуатацию автомобиля. Этот вопрос наиболее актуален для тех, кто ежедневно использует авто.

Установкой ГБО могут заниматься лишь специализированные предприятия, имеющие лицензию на проведение работ подобного характера. Именно поэтому самостоятельно выполнять такое преобразование машины настоятельно не рекомендуется, если прежде с этим не приходилось сталкиваться вообще.

Установка ГБО на Ваз 2109. Выбор производителя и установщика

Какое поколение ГБО подойдет для автомобиля Ваз 2109. все зависит о того, какой тип двигателя установлен на автомобиле: карбюраторный или инжекторный. Первое или второе поколение ГБО можно смело устанавливать на карбюраторные модели, потому что на инжекторных подобная установка может закончится плачевно. Для инжектора больше подойдет ГБО 3-5 поколений. В первом поколении ГБО дозировка газа регулируется вручную. Давление после редуктора поддерживается за счет работы диафрагм.

Использовать первое поколение на инжекторах нельзя, потому что мотор может запустить обратный ход, а коллектор не приспособлен к этому. Многие успокаивают себя тем, что есть так называемая «хлопушка», однако вряд ли это поможет двигателю. Самый главный минус — система крайне не гибкая, любые параметры, такие как сопротивление воздушному потоку при загрязнении воздухофильтра, утрате эластичности диафрагмами, изменении атмосферного давления, к которому чувствительно любое ГБО, требуют ручной регулировки. Привлекательна она своей низкой стоимостью и высокой надежностью. В инжекторных Ваз 2109 ГБО управляется электронным методом, она подает газ в зависимости от условий работы двигателя. Подобные устройства согласуются со штатным контроллером. Помимо этого система позволяет добиться максимальной отдачи мощности на газе и повысить экономичность. ГБО третьего по пятое поколение возможно и на карбюраторные двигатели, но главную роль тут уже решает цена. Далее нам нужно выбрать установщика. А может попытаться произвести установку самому? Для установки ГБО первого или второго поколения особой квалификации не требуется, а для других она необходима.

Помимо этого есть ряд нюансов. Первый — проблемы при прохождении техосмотра и освидетельствовании баллона, ведь при кустарной установке никаких документов на соответствие у вас не будет. Второй нюанс — в случае чего вся ответственность целиком и полностью ляжет на владельца автомобиля. Так что не следует экономить на этом вопросе и сделать так, как требуется, зато потом не будет проблем. Перед установкой ознакомьтесь с лицензией компании. Даже после того, как вы уже определились и записались на установку, не следует сразу убегать. По возможности прослеживайте работу мастеров. По идее им все равно как устанавливать, а вы можете подсказать им делать так, как удобнее вам и вашему автомобилю. Работа занимает не более 2-3 часов. Далее водитель заправляет баллон, дабы мастер смог проверить герметичность баллона и произвести необходимые регулировки. Для начала заправьте 10 литров. Дело в том, что в малом количестве газ может обедняться, а мотор будет работать неустойчиво, однако и под завязку заправлять не стоит. После окончания всех работ можно тронуться в путь, используя сжиженный газ. Не нужно сразу давить педаль газа в пол, потому что новое оборудование для начала нужно обкатать. Водитель должен привыкнуть к иному образу эксплуатации автомобиля, соблюдать новые правила безопасности.

источник

Безопасность использования

Вопрос «Насколько безопасно использовать газ как топливо автомобиля и что лучше для автомобиля — пропан или метан?», — один из важных при принятии решения об установке ГБО. К основным показателям безопасности относятся:

  • температура воспламенения — или какова вероятность возгорания от контакта с разогретым двигателем. У бензина пары могут загореться при 170-250 градусах, пропан — 365-450, метан — 536-600 градусов. Выводы: по данному показателю использование газа безопаснее бензина;
  • давление в газовом баллоне (показатель взрывоопасности). Этот показатель требует особого внимания. Баллоны авто на метане — высокопрочные (рассчитаны на очень высокое давление), их трудно повредить в ДТП (это плюсы), но они громоздкие и тяжелые (минусы). Баллоны для пропана более уязвимые и нуждаются в регулярном контроле;
  • экологическая безопасность — выхлоп в несколько раз чище, чем у бензинового двигателя (метан — абсолютная безопасность).

Необходимо соблюдать несложные правила безопасности:

  • Перед поездкой проверить герметичность соединений (на наличие запаха).
  • Проверить надежность крепления баллона для газа и трубопроводов к нему.
  • Регулярно проходить освидетельствование газового оборудования.


Подводя итоги, скажем — уровень безопасности использования газа в качестве топлива — очень высокий (особенно при использовании ГБО 4, 5 поколений).

Какое газовое оборудование лучше использовать для ВАЗа

Для любого автомобиля с карбюратором лучше подойдет 1-е или 2-е поколение ГБО. Несмотря, что уже полным ходом устанавливается 3-е и 4-е поколение. Но более современное ГБО нет смысла ставить на карбюраторный мотор. Первое поколение отличается от второго мало чем — только дозатором. Сама же система одинаковая — шланг подключается к карбюратору через врезку в карбюратор. Когда во впускном коллекторе происходит разряжение, то из-за него газ из редуктора поступает через дозатор в карбюратор.

В 1-м поколении ГБО используется ручной дозатор газа, его достаточно один раз поставить в нужное положение и больше можно не регулировать. Во 2-м поколении стоит электронный дозатор, в котором есть клапан, который меняет свое положение в зависимости от показателей датчика кислорода и положения дроссельной заслонки карбюратора. Сейчас есть много хороших фирм, которые занимаются установкой ГБО 2-го поколения.

Второе поколение не очень хорошо подходит для классических карбюраторных ВАЗов, но это не проблема, из 2-го поколения очень легко можно сделать газовую установку 1-го поколения. Чтобы это сделать — надо просто поставить механический дозатор вместо электронного.

В общем, для автомобиля с карбюраторным мотором лучше всего подойдет ГБО 1-го поколения.
