Установка гбо на классику ваз 2101-07

Подключение и магистраль

После установки редуктор подключают к расходной газовой магистрали проходящей под кузовом автомобиля. Выбор материала для расходной магистрали на усмотрение заказчика, но преимущественно за термопластиковой трубкой(обычно на карбюраторный легковой автомобиль используют 6 мм магистраль).

Магистраль прокладывают вдали от горячих и подверженных постоянному движению частей. Для монтажа используются скобы с саморезами и пластиковые одноразовые стяжки (скобы и саморезы желательно чтоб были оцинкованные, а лучше нержавеющими, а стяжки устойчивыми к атмосферным влияниям и озоностойкими).

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота

Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

  1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.

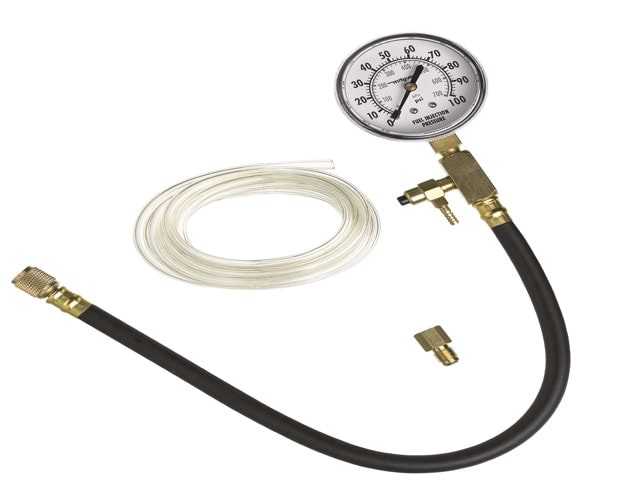

  2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
  3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Комплектация баллона

После выбора с типом, размером, и производителем баллона смотрим что входит в комплектацию баллона

Тор

Для баллона типа «Тор» должны быть:

  • вентиляционная трубка (сапун), которая выводится под автомобиль;
  • крышка с уплотнителем для создания герметичной камеры, которая при аварийных ситуациях не пропустит поток газа в салон, а разрешит ему выходить через вентиляционную трубку наружу за пределы автомобиля;
  • хомуты;
  • болты крепления с гайками и шайбами;
  • оригинальные болты крышки которые можно быстро открутить без инструмента и вручную перекрыть запорный клапан на мультиклапане;
  • паспорт на баллон.

Цилиндрический баллон («Сигара»)

Для «сигары» должна быть:

  • вентиляционная коробка с прокладкой и крышкой;
  • ленты крепления;
  • две вентиляционные трубки(сапуны);
  • гофра соединяющая вентиляционную коробку с вентиляционными трубками;
  • хомуты для затяжки гофры;
  • ленты для крепления баллона;
  • паспорт на баллон.

ВАЖНО чтобы сама крышка и уплотнитель крышки торового баллона были целыми, точно так же и у вентиляционной коробке сигары, уплотнительная резинка должна быть целой ровно как и корпус и крышка коробки. Все вентиляционные шланги должны быть без повреждений и обжаты хомутами

Мультиклапан

Установка ГБО 2 поколения подразумевает выбор и установку мультиклапана. После выбора баллона подбирают к нему соответствующий мультиклапан. По опыту лучше всего использовать мультиклапан класса «А» с электрокатушкой с помощью которой можно перекрыть подачу жидкого пропан-бутана в расходную магистраль.

Хорошо в эксплуатации показали себя мультиклапана фирм Lovato и Tomasseto. К мультиклапану должно быть уплотнительное кольцо и винты для его крепления к баллону. Перед установкой мультиклапана в баллон необходимо проверить легкость перемещения поплавка, и работу запирающих кранов. При установке резиновое уплотнительное кольцо мультиклапана желательно смазать тонким слоем силиконовой смазки.

Мультиклапан может быть в комплекте с заправочным устройством так и без него. Заправочное устройство выбирается из пожеланий заказчика и технической возможности монтирования. Заправочные устройства монтируются либо в заправочный лючок недалеко от горловины бензобака (для заправки нужно будет иметь с собой удлинитель). Либо же можно вмонтировать заправочное устройство в бампер или под него, исходя из возможностей монтажа на конкретную модель автомобиля.

Заправочное устройство и баллон соединяют между собой магистралью диаметром 8 мм для ускорения процесса заправки.

Установка ГБО 2 поколения следующим шагом подразумевает установку редуктора. Выбор газового редуктора испарителя состоит в подборе редуктора по мощности для конкретной модель автомобиля (с небольшим запасом мощности редуктора). Например для классики и стандартных карбюраторных переднеприводных Вазов вполне хватает газового редуктора Tomasetto AT 07 мощностью 100 hp, в котором уже встроен фильтр очистки жидкой фракции пропан-бутана и электроклапан подачи/отключения газа в двигатель автомобиля.

Если в выбранном редукторе-испарителе отсутствует фильтр жидкой фракции пропан-бутана необходимо перед редуктором дополнительно установить фильтр грубой очистки, лучше всего если конструкция будет в сборе с электроклапаном газа.

После выбора редуктор испаритель и фильтр(при необходимости) монтируются на автомобиль

При установке редуктора –испарителя следует уделять внимание правильности монтажа, чтобы избежать потом негативного влияния ускорения/торможения на работу автомобиля

Например по техническим требованиям производителя Tomasetto редуктор испаритель должен быть расположен вдоль оси движения автомобиля, чтобы исключить влияние инерции мембраны при разгоне/торможении.

Так же при установке редуктора следует учитывать его положение по высоте относительно охлаждающего контура, редуктор не должен быть верхней точкой, иначе он будет подвержен образованию паровых пробок.

Подачу охлаждающей жидкости так же обеспечить рукавом тосола с внутренним диаметром не меньшим чем наружные штуцера на редукторе-испарителе. Желательно запитывать редуктор испаритель параллельно «печке», врезкой соответствующих тройников. Эти мероприятия обеспечат надежную подачу необходимого количества теплоты для испарения пропан-бутановой смеси в холодную пору.

Демонтаж. Как и почему его нужно сделать?

Конечно же, решение провести снятие газового оборудования с авто можно назвать кардинальным, но в определенных случаях совершенно необходимым, например, при выезде за рубеж. Как правило, работы эти выполняются под давлением обстоятельств, не зависящих от самого владельца. Рассмотрим наиболее распространенные случаи:

  1. Установленная система не имеет регистрации в качестве дополнительного оборудования, при этом не может осуществляться постановка транспортного средства в МРЕО на учет, что влечет за собой частичный или полный демонтаж ГБО.
  2. Износ оборудования зависит от различных эксплуатационных показателей, и в среднем, по мнению профи, качественная оснастка готова пробежать без капитального ремонта от восьмидесяти до ста двадцати тысяч километров. Но, когда состояние системы требует глубокого и дорогостоящего ремонта, то стоит провести плановую замену, что будет более целесообразно, а иногда и более дешево.
  3. Собственник автомобиля ранее не использовал автомобильное газобаллонное оборудование и не теперь отказывается заниматься его официальным оформлением и обслуживанием.

Демонтаж ГБО – порядок действий

Чтобы решить, как снять газовое оборудование с авто, надо определиться, будет демонтаж проводиться полный или частичный. Если с первым вариантом все достаточно ясно – автомобиль будет возвращен к изначальному состоянию. То со вторым дело обстоит несколько иначе.

Если в планах – сохранить оснащение для дальнейшей эксплуатации, то его следует деактивировать. При этом нужно снять баллон, заглушить магистраль и вставить заглушку в разъем управления. По сути, достаточно отключения питания от блока, и извлечь предохранитель из резиновой фишки на плюсовом проводе аккумулятора. Главное, что, в случае продажи, цена машины не снизится.

Вам будет интересно >> Газовое оборудование на Гранту с 8 клапанами

Чтобы провести демонтаж всего оборудования, потребуется поднять автомобиль на подъемник или загнать его на яму, а дальше становится понятно, как снять газовый баллон с автомобиля. Общая последовательность выполнения работы такова:

  • газ необходимо стравить полностью;
  • электрика отключается;
  • магистрали отсоединяются, баллон снимают, а вместе с ним редуктор, электронный датчики, блок управления, форсунки демонтируют, а отверстия впускного коллектора глушатся;
  • смена патрубков в системе охлаждения;
  • заглушается горловина.

Эти знания могут пригодиться, чтобы самостоятельно снять ГБО с машины. Впрочем, делать это собственноручно все же не стоит. Времена изменились, и с современной техникой доморощенным «кулибиным» лучше не связываться.

Эмулятор лямбда-зонда

Второй узел, который устанавливается на инжекторные автомобили, при установки ГБО-2 поколения, это эмулятор лямбды. Что это такое и зачем он нужен? В современных инжекторных автомобилях уровень подачи топлива в двигатель внутреннего сгорания регулирует электронный блок управления автомобилем. ЭБУ считывает показания с датчика кислорода (этот датчик следит за состоянием выхлопа, по которому определяет тип смеси – богатая или бедная) и вычисляет необходимую дозировку топлива по заводской таблице. Также, основываясь на показаниях лямбды, ЭБУ производит корректировку бензиновой смеси, обогощая или обедняя ее кислородом.

Когда же автомобиль работает на газу ЭБУ не может повлиять на состояние смеси, а любые попытки обеднить или обогатить смесь заканчиваются неудачей, что и приводит к появлению ошибки «Чек Энджин».

Функцией же электронного эмулятора лямбда зонда является перехват и корректировка имеющегося сигнала от оригинального датчика кислорода таким образом, чтобы ЭБУ инжекторного двигателя не выдавал ошибки при работе автомобиля на газу.

Нарушенное давление топлива и неисправность АКПП

К потере топлива приводит увеличенное давление, при котором топливная смесь обогащается дополнительным объемом горючего. Но это случается крайне редко. Слишком низкое давление оказывает большее влияние на расходование топлива. При этом заметно снижается продуктивность двигателя внутреннего сгорания, динамика разгона автомобиля слабеет, и ЭСУ не успевает восполнить недостаток топлива в определенный период времени. К причинам заниженного давления можно отнести износ бензонасосной сеточки, топливного фильтра или самого топливного насоса при использовании некачественного бензина. Первым признаком нарушения работы АКПП является нехарактерный для двигателя звук, что говорит о перегрузе, следом идет увеличение расхода горючего. В таком случае следует прекратить дальнейшую эксплуатацию трансмиссии, которая приводит к расходу топлива, и обратиться в сервисный центр. Кстати, на автомате расход обычно на 1,5 литра выше по отношению к механической коробке передач. Наличие автокондиционера. При наличии кондиционера, если расход бензина или другого топлива увеличивается только в летнее время, то это нормально. Параметры работы двигателя отчасти влияют на расходование энергии кондиционером. При поездках по городу около 20% потребления топлива приходится на долю кондиционера, а при вождении по трассе процент затрат кондиционера почти незаметен.

Рейтинг производителей

Благодаря своим характеристикам и средней цене наиболее распространена установка гбо 4 поколения. Однако при выборе газового оборудования немалое значение уделяют производителю. Предпочтение отдается хорошо зарекомендовавшим себя фирмам. Вершину рейтинга по праву занимает оборудование итальянской марки BRC. Надо заметить, что цена с установкой гбо brc 4 поколения
вполне доступна каждому автовладельцу.

ПОСМОТРЕТЬ ВИДЕО

Цена газового оборудования на автомобиль зачастую является определяющим фактором и влияет на решение, стоит ли приобретать такое оборудование в свой автомобиль. Однако следует помнить, что после установки уменьшится расход бензина, а заправка газом значительно дешевле.

Инструкция регулировки ГБО 2 поколения

Первым делом необходимо проверить двигатель на наличие подсоса воздуха. Для того, что бы определить есть он или нет, нужно купить баллончик жидкости для чистки карбюраторов, и побрызгать данной жидкостью на участки где возможен быть подсос. Обычно такие зоны в месте где находятся прокладки между карбюратором и коллектором, между впускным коллектором и ГБЦ, между корпусом воздушного фильтра и карбюратором а также на вакуумных соединениях. Если таким образом подсос воздуха был обнаружен, тогда ПРАВИЛЬНАЯ РЕГУЛИРОВКА 2 ПОКОЛЕНИЯ НЕВОЗМОЖНА. Сначала устраняйте проблему, и только потом можно регулировать.

Второй этап: Проверка воздушного фильтра на забитость. Желательно перед настройкой заменить воздушный фильтр.

Третий этап: Нужно проверить, перекрывается ли полностью бензин если перевести машину на газ. Как проверить спросите вы? Да легко, нужно перевести кнопку переключателя в 0 положения, и выработать остатки бензина из магистрали и карбюратора. После того как машина заглохла, переключаем кнопку в положение «Газ», и после запуска снимаем шланг, который стоит на выходе электромагнитного клапана перекрытия бензина.

Если бензин не течет, значит все отлично, и можем приступать к настройке.

Четвертый этап: На рабочем автомобиле, на холостом ходу закручиваем на максимум обводной винт, который обычно имеет золотой цвет. На фото он указан как «Винт 1».

Если при его закручивании холостой ход будет пропадать, тогда добавьте холостого ходу винтом под номером 2, до тех пор пока при максимально закрученном винте 1 машины будет стабильно работать на холостом ходу.

После того как отрегулировали холостой ход, необходимо отрегулировать подачу газа на больших оборотах.

Пятый этап: Регулировка подачи газа на больших оборотах с помощью винта жадности.

Сначала откручиваем его на 3 оборота, потом поднимаем обороты до 3000, и держим их. Закручиваем винт жадности до тех пор, пока двигатель не начнет задыхаться. Как только мотор начнет задыхаться потихоньку откручиваем винт, до тех пор, пока двигатель не начнет работать «легко», обычно это 2-3 оборота.

После данных регулировок глушим машинку и пытаемся завести автомобиль на газе, без нажатия на педаль газа. Если машинка заводится отлично, тогда вы сделали все правильно, если заводится с опозданием, пробуем по 1/4 оборота крутить винт холостого хода, на картинке выше это винт номер 2. Добиваемся максимально легкого запуска.

Источник



Газовое топливо минусы

Главный недостаток установки газового оборудования – снижение свободного пространства в багажнике. Газ значительно взрывоопаснее бензина, ввиду этого постоянно следует производить проверку газового оборудования. Легче предупредить причину, нежели устранять последствия. Также не следует упускать из виду, что смесь газа и воздуха в некотором соотношении (приблизительно 5-10%) очень взрывоопасна.

Ещё газ изменяет в худшую сторону характеристики двигателя ВАЗ 2106 – становится дольше разгон, снижается динамика в среднем на 5%, но это компенсируется более продолжительным расходом. Вдобавок к этому становится меньше ресурс клапанов, так как газ сгорает продолжительнее, отчего увеличивается температура в камере сгорания.

Наша компания выполняет подбор и установку газобаллонного оборудования на все виды как отечественных, так и иностранных автомобилей. В принципе, все ограничивается только конструкционными особенностями той или иной модели, однако наши мастера всё выполняют грамотно и точно. Упор делается на безопасность, поэтому мы применяем только сертифицированное и проверенное оборудование.

Насколько сильно меняется конструкция автомобиля при установке ГБО? Нет ли вреда двигателю?

Начиная с ГБО 2-го поколения конструкционные изменения, которые вносятся в автомобиль, являются минимальными, причем безопасность автомобиля остается очень высокой. Здесь в разрыв топливопровода устанавливается клапан электромагнитного типа, который отключает подачу бензина. Все оборудование, которое мы устанавливаем, является дополнительным, поэтому в любой момент может быть снято и переустановлено на другой автомобиль. Что касается влияния на ДВС, то здесь ничего плохого не наблюдается, поскольку современные ГБО системы имеют щадящее воздействие на двигатель.

Зачем мне ставить газ?

Уменьшение затрат на топливо

В первую очередь для уменьшения затрат на топливо. При имеющейся цене на литр бензина (30 руб.-35 руб.), газовое оборудование окупается в самый короткий срок. Чем «прожорливей» автомобиль, тем скорость окупаемости выше. Расчет окупаемости ГБО конкретно для Вашего автомобиля можно найти в таблице ниже или сосчитать на нашем калькуляторе.

Надежность в дороге

Газовая система является дублирующей топливной системой, что делает автомобиль более надежным. При отказе одной из топливных систем всегда можно воспользоваться работающей и добраться до места ремонта. Также полезно и то, что на двух баках увеличивается дальность пробега без дозаправки.

Экологичность

Сохраняйте природу. Газовое топливо на порядок экологичнее бензина. Токсичнось выхлопных газов снижается в следующем порядке:

  • окись углерода (СО) — в 2-3 раза;
  • окись азота — в 1,2 раза;
  • углеводород (СН) — в 1,3-1,9 раза.

После установки ГБО я могу переключиться и ехать на бензине?

Да, нами устанавливается специальное устройство, позволяющее в любой момент перекрыть подачу газа и при необходимости перейти на работу от бензина. Таким образом, заказчик получает уникальные преимущества, которые заключаются в возможности использования и бензина, и газа.

Сразу следует отметить разницу между двумя газами: метан – это природный газ, который сжимается в автомобиле до уровня в 200-220 атмосфер, а пропан – это сжиженный газ, который транспортируется под давлением в 10-15 атмосфер. Вследствие такой сильной разницы в давлении здесь требуются разные баллоны, однако для безопасности лучше всего же устанавливать ГБО с работой от пропана. Такие баллоны имеют меньшую толщину стенки, а поэтому более легкие по весу. Нужно также отметить, что метан измеряется в кубах, а пропан – в литрах.

Как установить ГБО на Ваз 2107

Видео обзор работ по переоборудованию автомобиля Ваз Нива 1.7 для работы на газе.Используется итальянское оборудование Alfatronic ECO с редукт..

Первое с чем нужно будет определиться это тип и размещение газового баллона для вашего автомобиля. Например для классических моделей Ваз или Москвич в 4-х дверном исполнении лучше использовать баллон типа «сигара» который размещается за задними сиденьями в багажнике.

Установив ГБО на свое транспортное средство, собственник получает существенную экономию; кроме того, газ не вызывает детонации, образования нагара на свечах и не смывает масляную пленку с цилиндров. Это увеличивает ресурс мотора.

Первое с чем нужно будет определиться это тип и размещение газового баллона для вашего автомобиля. Например для классических моделей Ваз или Москвич в 4-х дверном исполнении лучше использовать баллон типа «сигара» который размещается за задними сиденьями в багажнике.

В то же время стоимость ГБО пока еще достаточно высока, оно утяжеляет авто и занимает много места. Многие справедливо полагают, что ГБО небезопасно. Оно требует дополнительного технического обслуживания.

Все работы как правило выполняются быстро, в течении 1 часа и подъёмник/яма не требуются, что упрощает проведение всех манипуляций.

Установка ГБО своими руками: инструкция

При установке ГБО своими руками, будем использовать такую последовательность:

  • Установка смесителя и клапанов;
  • Монтаж редуктора и дозатора, пульта управления.

Читайте только на сайт
Полировка автомобиля своими руками

Когда мы определили план и очередность работ, можно приступить к самой установке. Итак, приступим.

Баллоны производятся двух типов: цилиндрические и тороидальные (в народе их знают как таблетки). Для автомобилей классической
компоновки лучше всего подойдет цилиндрический баллон, так как такие автомобили имеют большую вместимость. Лучшим вариантом будет, установить баллон в багажник, где есть много свободного пространства.

У автомобилей с кузовом хэтчбэк
, багажник находится в салоне. Поэтому установка цилиндрического баллона будет не самым лучшим вариантом, он займет очень много пространства. В основном у таких авто предусмотрена ниша для запасного колеса. Именно туда следует поместить баллон
, только не цилиндрический
, а тороидальный (таблетку).

Баллон
должен быть надежно закреплен. Иначе при движении
он будет кататься, и может повредить детали
, которые расположены на нем. Это можно сделать с помощью специальной
подставки и металлические
полосы
с болтовым креплением.

заднего бампера

После того как установили баллон
, занимаемся
проводкой газопровода. Для этого просверливаем отверстие от мультиклапана
баллона к моторному отсеку. Газопровод не должен проходит в салоне, лучше пускать его по днищу машины.

Лучше просверлить отверстие немного
большего диаметра, в него вставить небольшой кусок пластиковой трубы и закрепить. Так получится дополнительная вентиляция для мультиклапана
.

Обрабатываем антикоррозийной
мастикой вставленные
трубки. Затем нужно провести сам газопровод. Он должен быть хорошо закреплен и находиться как можно дальше от подвижных элементов автомобиля.

Читайте только на сайт
Установка сигнализации на авто своими руками

Установка смесителя

Для начала установим смеситель. В карбюраторных
двигателях смеситель являет собой проставку между карбюратором и впускным коллектором.

Между тремя элементами: коллектором, смесителем и карбюратором в обязательном порядке должны присутствовать прокладки или можно воспользоваться герметиком. Главное, чтобы при работе этих элементов, между ними не было подсоса воздуха.

Устанавливаем
бензиновый клапан. Его нужно установить с той стороны, откуда идет
подводка топливного трубопровода к бензонасосу. Установить клапан нужно в трубопровод. Разрезаем трубопровод и устанавливаем в разрез клапан, затем «железно» зажимаем его хомутами.

Нужно заметить, что клапан размещается не перед бензонасосом, а в топливопроводе идущим от бензонасоса к карбюратору. В противном случае при перекрывании
и подаче бензина, бензонасос не сможет подавать бензин в карбюратор.

И на последним будет газовый клапан. По возможности его
лучше установить подальше от бензинового клапана. Большое расстояние
между ними обеспечит вам полную безопасность в случае ДТП. Его нужно закрепить в доступном месте, чтобы при возможности можно было бы к нему легко добраться.

К газовому
клапану
проводиться газопровод, который был проложен ранее от баллона к моторному отсеку.

Расходы 2107 на газе, разница

Расход пропана, экономия

Объём Передачи Тип газа Расхода газа по типу дороги Заправка на 1000 км, смежанный режим
В городе На трассе Смешанный Бензин Газ Разница
1.3 Механика СНГ 10.3 7.6 9.0 3 690 ₽ 1 980 ₽
1.3 Механика СНГ 12.3 7.2 9.0 3 854 ₽ 1 980 ₽
1.5 Механика СНГ 9.8 8.1 9.4 3 995 ₽ 2 068 ₽
1.6 Механика СНГ 10.7 8.0 9.4 3 825 ₽ 2 068 ₽
1.6 Механика СНГ 10.6 7.8 9.4 3 995 ₽ 2 068 ₽
1.7 Механика СНГ 9.8 8.1 9.4 3 995 ₽ 2 068 ₽
СНГ — сжиженный нефтяной газ (пропан). Цена газа в рублях за литр: СНГ — 22.00 ₽.

Расходуется компримированный (сжатый) природный газ в городском режиме со скоростью бензина, а на трассе на 20% медленнее. КПГ дешевле СНГ на полтора-два рубля за литр.
