Замена катушек зажигания и свечей на автомобилях lada

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как разобрать модуль зажигания ваз 2110

Многие автовладельцы, сталкиваются с проблемой, когда автомобиль не заводится. Если вдруг обнаруживается, что на цилиндрах пропало высокое напряжение (либо только на одном, либо сразу на нескольких), или не загорелась контрольная лампа, нет искры, то двигатель работать не будет. Возможно, произошёл выход из строя модуля зажигания. Не всегда стоит торопиться в магазины для поиска нового.

Тем, кто владеет автомобилем ВАЗ-2110, предлагается альтернатива – проведение ремонта модуля зажигания самостоятельно. Главное, это обладание базовыми знаниями автоэлектрики и умение разбираться в схемах и контактах. Ещё неплохо уметь использовать в работе цифровой мультиметр.

Для того чтобы разобрать модуль зажигания, потребуется также осведомлённость о его составных частях. Это пара катушек зажигания, предназначенных для возбуждения высоковольтных импульсов, и двухканальный коммутатор. В основном высокочастотные импульсы могут пропадать во 2-ом и 3-ем цилиндрах. Начинать придётся с демонтажа модуля зажигания. Отключаются высоковольтовые провода, затем снимается сам модуль зажигания ВАЗ-2110.

Суть ремонта заключается в следующем:

Чтобы открыть алюминиевую пластину потребуется прямая отвёртка.
Взглянув на внутренность модуля, может показаться, что всё очень сложно
Внимание нужно обратить на печатную плату, в качестве покрытия которой использован прозрачный силикон. Герметик удаляется
Для изготовления проводов, при помощи которых плата соединена с контактами разъёмов и катушек, используется слишком мягкий алюминий, поэтому они приходят в негодность. Такие провода отрываются и выбрасываются. А что поставить взамен?
Понадобится компьютерная мышка, которую придётся разобрать. От неё нужны всего лишь многожильные провода.
В схему модуля зажигания включены два коммутатора L497D1, которые изготавливает и два, достаточно мощных, транзистора. Контакты алюминиевые, поэтому для паяния потребуется специальный флюс для алюминия.
Сначала провода припаиваются к самой плате. Коллекторы при изготовлении сверху покрываются специальным металлом, не поддающемся паянию. Поэтому, прежде чем припаять провода, налёт с металла снимается.
Затем пластина кладётся на плиту и разогревается до ста восьмидесяти градусов, тепло при этом распределится по всей пластине

Это важно, чтобы при соприкосновении паяльника с пластиной тепло от него не рассеивалось.
Теперь можно приступить непосредственно к припаиванию проводов к контактам модуля. Провода необходимо постараться сделать максимально короткой длины

Далее берётся лак (пойдёт и лак, которым красят ногти), и им для изоляции покрываются места спайки.
Далее необходима проверка модуля зажигания. Он должен быть работоспособным. И последний штрих: внутреннюю поверхность обмазывают автогерметиком, после чего и завершается сборка. Провода должны располагаться свободно, не быть зажатыми.

Работа не такая сложная, посильна каждому, кто способен работать паяльником и обладать базовыми знаниями в области электроники.

Если же после ремонта выясняется, что причина неисправности была другая, то эту причину нужно найти, либо идти в магазин за новым модулем.

Проверка сопротивления ИКЗ

Это несложно сделать самим. Алгоритм действий:

Установить на измерительном приборе 200 Ом, замкнуть щупы, на дисплее будут высвечиваться отклонения показателей, которые нужно отнимать из показаний проверки. Обмотка также требует проверки, поэтому крепим мультиметр к контактам и смотрим, сопротивление между первым и третьим выводами должно соответствовать показателю, близкому к 0 – это около 1 Ом. Параметры сопротивления между выводами 1-м, 2-м и 2-м и 3-м должно стремиться к бесконечности. Сомкнуть щупы прибора. На измерительном аппарате выставить параметры – 2000 кОм. Осуществить проверку обмотки ИКЗ второй раз. На пружину необходимо присоединить красный щуп, ко 2-му контакту – чёрный. Если контакт хороший, то цеплять щуп можно на него. Если обнаружили налёт, то его нужно убрать

Обратите внимание, что параметры от 300 до 400 кОм – это норма. Температура обмотки существенно влияет на параметры сопротивления вторичной обмотки детали , так что проверять следует после полного остывания мотора, чтобы избежать ожогов

Определить ИКЗ, вышедшую из строя можно путём визуального сравнения всех 4-х катушек. Такой метод применяют для одинаковых деталей. Чтобы выявить неисправную катушку необходимо вставить свечу в подсвечник и замассировать с двигателем (юбку свечи нужно положить на корпус двигателя). Ключом зажигания провернуть стартер, посмотреть, достаточно ли синяя искра. Искра при срабатывании должна быть синяя. если искра красная –катушка не в порядке. Для проведения проверки ИКЗ можно поменять их местами в цилиндрах. В каком цилиндре будут видны отклонения, в таком ИКЗ вышла из строя.

Как заменить замок зажигания на ВАЗ 2170-ВАЗ 2172?

1. Сперва скиньте минусовую клемму с аккумулятора (Как это делается, читайте в статье: «Замена аккумуляторной батареи»), делать это мы Вам настоятельно рекомендуем, в противном случае с проводкой могут быть проблема (Например провода перемкнёте, или на них попадёт влага, что очень нежелательно), после того как эта операция будет выполнена, подлезьте под рулевую колонку и выкрутите находясь там все винты которые крепят защитный кожух (Всего винтов семь, все они на обоих фотографиях ниже указаны красными стрелками) и затем снимите его, но перед этим, предварительно опустите рычаг который фиксирует рулевую колонку вниз (Указан синей стрелкой), а иначе кожух не снимется.

2. Теперь посмотрите на замок зажигания, а именно на заднюю его часть, от неё идёт два провода, Вы по этим проводам идите и разъедините их в том месте, где они соединяются с другими проводами, более подробно про эти места, смотрите наглядно на двух фотографиях по ниже:

3. Ну и теперь самое сложно, выкрутить болты которые замок крепят (Все они указаны красными стрелками), для того чтобы их вывернуть, нужно приложить к ним наискось зубило и бить при помощи молотка и зубила по ним, как бы пытаясь их откручивать (То есть бить нужно против часовой стрелки), а когда болты сорвутся, можете взять пассатижами и закончить работу уже ими, кстати, если никак отвернуть не получиться замок, тогда дрель берите, свёрла и высверливайте все болты, но только будьте аккуратней, рулевую колонку не повредите.

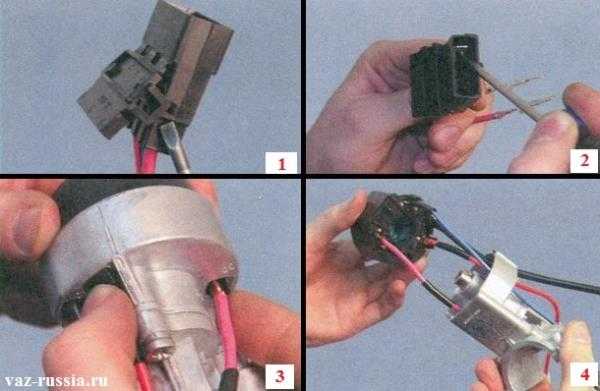

4. Когда замок будет снят, Вы в принципе его уже менять можете и вместо него новый ставить, но всё же покажем как он разбирается, вдруг Вам контактную группу заменить нужно будет, в общём приступим, сперва отогните фиксатор разъёма при помощи плоской отвёртки (см. фото 1) и после чего, выньте из разъёма клеммы (см. фото 2, они вынимаются при помощи тонкой отвёртки, у любой клеммы есть фиксатор за которые она зацепляется, так вот его нажать будет нужно отверткой и просто вытянуть клемму и так с каждой), затем сожмите пальцами руки пластмассовые защёлки (см. фото 3) и потянув за металлический корпус замка, разъедините его и пластмассовую крышку как это на фото 4 показано.

Примечание! Когда клеммы извлекать будете, запоминайте как они стояли (Можно промаркировать), при обратной сборки все клеммы обязательно должны будут встать на свои места, а иначе проводка не верно соединиться и машина попросту не заведётся, либо коротнёт проводка, будьте с этим аккуратней!

5. В завершение, отогните две защёлки которые сделаны из пластмассы (Будьте аккуратней, не сломайте их, см. фото 1) и после этого, извлеките контактную группу из пластмассовой крышки замка зажигания (см. фото 2), контактную группу после снятия осмотрите, осмотрите все контакты крышки замка, если какой то контакт будет окислен, то его аккуратно зачистите шкуркой, если же контакт будет сильно повреждён, тогда замените контактную группу на новую или сам замок в сборе замените (Если и замок сломан будет), собирается замок в обратном порядке снятию, про клеммы не забывайте (см. фото 4 как они расположены), они в те же места должны будут войти, при установке замка зажигания, вставьте в него ключ и поверните его из положения 0 в любое другое и можете ставить замок на своё место, а когда будет всё собрано и установлено, замените транспондеры в ключах зажигания, а иначе автомобиль не заведётся (Более подробно про это смотрите в видео-ролике, который в конце статьи размещён).

Примечание! Если вдруг понадобится переобучение ключа, то его переобучите, делается это легко (Как переобучить ключ, читайте в статье: «Переобучение автомобильных ключей»), но по сути данная операция не должна будет быть затронутой, если вы транспондеры замените, в общём после замены транспондера, заведите автомобиль, если не заведётся (Зажигание должно будет загореться, но вот стартер реагировать не будет), то ключ переобучайте!

Дополнительный видео-ролик: Более подробно посмотрите процесс замены замка зажигания в автомобилях десятого семейства (В приорах всё точно так же делается), чтобы Вы хоть немного имели представление о том, как гайки срывать которые замок зажигания крепят, как их потом пассатижами откручивать и так далее.

Примечание! Насчёт транспондера, посмотрите второй ролик, который размещён точно так же, чуть ниже:

Система зажигания любой машины включает в себя различные элементы и механизмы, позволяющие обеспечить наиболее оптимальный запуск силового агрегата. Одним из основных компонентов считается замок зажигания Приора, при помощи которого водитель может завести двигатель. Подробнее о неисправностях, а также замене ЗЗ мы расскажем ниже.

Отличия для 8-клапанного двигателя

Во-первых, учтите, что для двигателя с 8 клапанами (ВАЗ-11189) используется ключ не на 16, а на 21 мм. Во-вторых, вместо отключения колодки на каждой катушке потребуется отсоединить кабель питания хвостовика на каждой свече. Есть и конструктивные отличия – на 8-клапанном двигателе свечи расположены непосредственно наверху блока цилиндров. Однако в результате ничего сложного здесь тоже нет, вкратце процедура выглядит так (описано для каждой свечи):

  • отсоединяете провод хвостовика;
  • с помощью головки на 21 откручиваете свечу;
  • заменяете старую свечу на новую закрутив ее (но не чрезмерно);
  • подключаете кабель хвостовика обратно.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание. Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки. Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Производители и стоимость аналогов

  • «FENOX» (Фенокс) — IC16003O7 — КЗ ВАЗ 2110-2112 16кл. + контроллер М7.9.7 2112-3705010-03 – от 916 руб.
  • «France Car» (ФранцКар) — FCR220807 — КЗ 21120-3705010-10 – от 814 руб.
  • «STARTVOLT» (Стартвольт) — SC 0110 — Модуль на ВАЗ-2110i-2112i (двигатель 1,6 л, 16 кл.) (ИКЗ) – от 711 руб.
  • «ZOMMER» (Зумер) — 2112-3705010-12 — КЗ 2112, 2170 1,6 16 кл. ZOMMER – от 1100 руб.
  • «АВТОВАЗ» — 21120-3705010-13 — КЗ – от 987 руб.
  • «DELPHI» — 2112-03705010-11 — МОДУЛЬ 2112 двигатель, 1, 6л

16клап, двигатель – от 1000 руб.

«France Car» (Франц Кар) — FCR20V014 — КЗ 21120370501011 – от 789 руб.
«АВТОВАЗ» — 21120-3705010-11 — КЗ – от 987 руб.
«ЭЛКАР» — 2112.3705010-11 — КЗ В-2110,12 (16 клап.) – от 1397 руб.
«QUARTZ» (Квартц) — QZ21705010 — КЗ 2112, 2170, QZ21705010 – от 816 руб.

Хорошим качеством отличаются детали«francecar» fcr20v014, на этот бренд стоит обратить внимание и возможно установить в свою машину именно его

Системы управления СУ 21129

Система зажигания двигателя 21129

В системе зажигания двигателя 21129 применяются 4 индивидуальные катушки зажигания (рис. 1). Система зажигания не имеет подвижных деталей, и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует мощные транзисторные вентили.

Рис. 1

Катушки зажигания

Катушки зажигания имеют следующие цепи:

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт «3» индивидуальной катушки зажигания.

Цепь управления первичной обмоткой катушки зажигания

Рис. 2

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания соответствующих цилиндров:

— контакт «1» индивидуальной катушки зажигания.

Система гашений детонации двигателя

Для предотвращения выхода из строя двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.

Для обнаружения детонации в системе имеется датчик детонации.

Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму.

Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется, в каком цилиндре происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра.

В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор неисправностей. Кроме того, контроллер на определенных режимах работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.

Электровентилятор системы охлаждения двигателя

Контроллер управляет блоком реле включения электровентилятора системы охлаждения двигателя. Электровентилятор включается и выключается в зависимости от температуры двигателя.

Электровентилятор работает в двух режимах — с максимальной скоростью и с пониженной скоростью.

рис. 3

Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.

Пониженная скорость электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера.

Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Продолжение статьи на странице 2

Замена свечей зажигания

Потребуется: подождать, пока двигатель остынет, а также высокая свечная головка в зависимости от двигателя:

  • H4M: «на 14»;
  • K4M, K7M, ВАЗ-21129, ВАЗ-21179 и др. 16кл двигатели ВАЗ: «на 16»;
  • Двигатели ВАЗ 8 кл: «на 21».
  1. В зависимости от двигателя: отсоединить высоковольтный провод (потянуть) или снять индивидуальную катушку зажигания (см. выше)
  2. Вычистить из свечного колодца всю грязь (чистить узкой жесткой кистью, затем продуть сжатым воздухом), чтобы избежать попадание грязи в цилиндр двигателя.

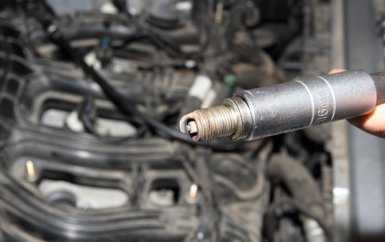

  3. Вывернуть свечу зажигания и извлечь из свечного колодца.

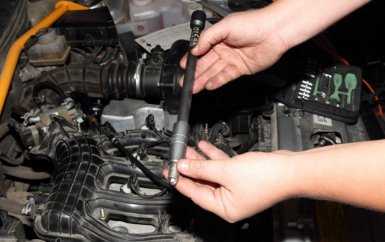

  1. Вверните свечу усилием руки (без воротка).
  2. Затянуть свечу моментом 31-39 Нм. (чрезмерная затяжка свечей зажигания может привести к повреждению резьбы).

Процесс также показан на видео:

https://youtube.com/watch?v=E74mcHa1Jr0

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

  • попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
  • автомобиль подвергся удару молнии;
  • ранее выполненный ремонт оказался не совсем качественным;
  • применение владельцем неоригинальных компонентов в обозначенной системе;
  • игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Питание модуля зажигания ВАЗ 2110, 2111, 2112 и доработка цепи питания модуля зажигания

Доработка цепи питания модуля зажигания ВАЗ 2110, 2111, 2112

Наткнулся на интересную доработку цепи питания модуля зажигания (МЗ). Эту доработку можно применять как к МЗ, так и к ИКЗ.

Если коротко, то схема питания модуля зажигания сделана не лучшим образом. Присутствуют пульсаций и просадки напряжения, что негативно сказывается на качестве искры, а как следствие, и на горении смеси.

Благодаря конденсаторам, эти пульсации можно снизить. Для доработки понадобится пара конденсаторов, провода и изолента.

Как оказалось, в городе, с большим радиотехническим вузом, выпускающим тысячи радиоинженеров, не возможной найти качественных конденсаторов нужного номинала. Найти Nichikon или Rubicon вообще не реально. Были куплены конденсаторы Elzet, которые, сразу вызывали сомнения, но пришлось брать, что есть. Ценник 30р за штуку. Так же была куплена клемма, для крепления на шпильку, ценник 6 рублей.

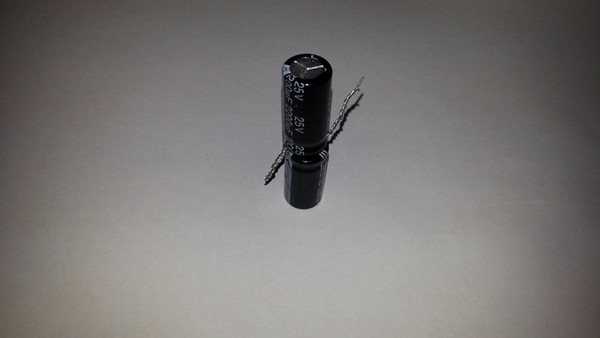

Скручиваем конденсаторы между собой следующим образом.

Припаиваем проводки, желательно разного цвета, чтобы не путать полярность.

Слой алюминиевого скотча, в качестве теплоизоляции.

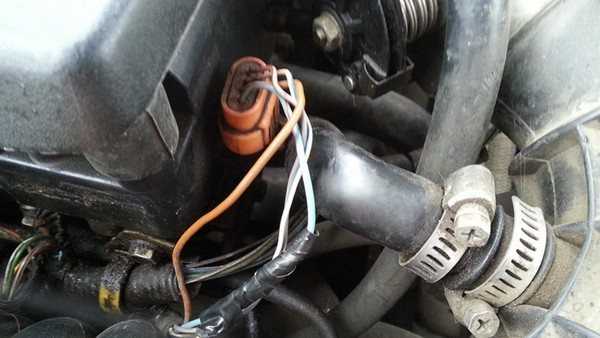

Врезаемся в провод питания МЗ, в моем случае он голубой с красной полоской.

Подключать конденсаторы, следует как можно ближе к МЗ.

Минус на шпильку на головке.

У большинства, эффект от этой доработки, строго положительный, причем не только на ВАЗах, но и на иномарках. В моем случае, отрицательный момент перекрыл весь положительный эффект.

После установки конденсаторов, при температуре меньше -10 градусов, на холодную, машина стала плохо заводится. После первой заводки, не держала ХХ и глохла, повторная заводка проходила нормально. В остальном, мотор работал, как будто бы, немного ровнее. Для того, чтобы точно определить, что это не совпадение, я в течении двух недель снимал и ставил конденсаторы. Проблема, совершенно точно заключалась в них. Возможно, виной были не качественный конденсаторы, хотя по спецификации, они должны работать до -40 градусов, на деле не работали уже при -10гр. При температуре около 0 гр. машина заводилась с пол тыка, даже после ночевки.

В итоге, я отказался от идеи с конденсаторами, но не отказался от мыслей по доработке питания МЗ. В ближайшее время, я сделаю питание МЗ, напрямую от АКБ, через реле, т.е. сведу все пульсации и просадки к минимуму. «Согласно схемы моей проводки контакт D (+ 12в питание катушек) модуля зажигания соединен только с самим замком зажигания, 27-ым контактом ЭСУД Я 5.1 и 20+9-ым контактом АПС (иммобилайзер). Другими словами, после выключения зажигания нет достойных потребителей, которые бы быстро разряжали добавочные конденсаторы. Но «виновником» торжества оказался как раз 27 контакт ЭСУД. По схеме модуля видно (для тех, кто понимает), что 27-й вывод бока это и есть вход микросхемы DA11 формирователя предстартового импульса сброса ЭБУ (TPRESI), которому заряд на конденсаторах мешал нормально функционировать. Таким образом, после повторного запуска модуль стартовал с параметрами на которых остановился перед этим, а температурная зависимость при этом легко объясняется «неправильным» положением РХХ. На прогретом двигателе его клапан практически был зажат на минимум, дроссель закрыт, вот и не заводилась она у меня с первого раза нормально или заводилась и глохла вовсе.»

Простыми словами, ЭБУ не правильно запоминал параметры, с которыми ему следовало заводиться. В моем случае, мозг всё ещё думал, что мотор горячий, а по факту мотор был ледяной, из-за чего, он работал не стабильно, вплоть до остановки. Не факт, что проблема была именно в этом, но гипотеза выглядит довольно реалистично.
