Система зажигания ваз 2105: диагностика и регулировка

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

  1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
  2. Мощность двигателя, а также число оборотов значительно снизились.
  3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
  4. Возрастет расход горючего.
  5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

  1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
  2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.

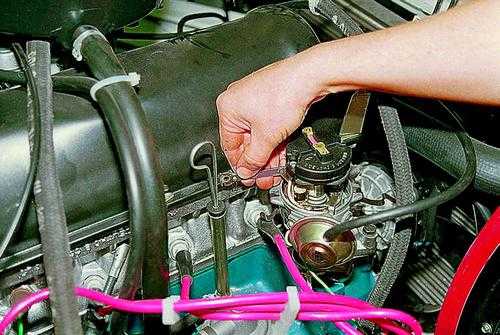

  3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
  4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
  5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

  1. Сначала сядьте в салон машины и заведите мотор.
  2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
  3. После этого медленно попробуйте провернуть распределитель в обе стороны.
  4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
  5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Замена бесконтактного электронного зажигания на ВАЗ 2101-2107

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут метки на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».

Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение должен ставиться новый распределитель.

Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.

После нам понадобится ключ на 13, им откручивается гайка замка распределителя, после снимаем его. Нужно быть внимательным, чтобы не потерять прокладку.

После нужно закрепить коммутатор, и прикрепить черный провод «на массу».

Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.

Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».

После ставится распределитель, гайку замка полностью не затягивается.

Провода от коммутатора должны подключаться к распределителю.

После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.

После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам Подробнее

Если после установки электронного зажигания автомобиль не заводится, нужно сделать проверки правильности подвода вв проводов к цилиндрам и установку привода трамблера.

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) — это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

  1. Отсоединяем высоковольтные провода от крышки трамблёра.
  2. Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.

  3. Шлицевой отвёрткой откручиваем два винта крепления бегунка.
  4. Снимаем бегунок.

  5. Просим помощника ключом поворачивать за храповик коленчатый вал до того момента, когда кулачок прерывателя встанет в положение, при котором контакты максимально разойдутся.
  6. Ели на контактах обнаружен нагар, удаляем его небольшим надфилем.
  7. Набором плоских щупов измеряем расстояние между контактами — оно должно составлять 0,4±0,05 мм.
  8. Если зазор не соответствует этому значению, шлицевой отвёрткой ослабляем два винта фиксации контактной стойки.
  9. Сдвигая стойку отвёрткой, добиваемся нормальной величины зазора.
  10. Затягиваем винты стойки контактов.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

  • Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
  • Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
  • Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
  • Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
  • Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Интересная статья о биотопливе производимого из обычных опилок, подробнее читайте здесь.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Симптомы повреждений, свидетельствующие о вероятных неисправностях

Как замена, так и ремонт трамблера в автомобиле ВАЗ-2106 производится при неправильной деятельности механизма.

  1. В ходе движения машина дергается. К тому же подергивания нехарактерны для вашей «шестерки».
  2. Двигатель не хочет заводиться.
  3. Пытаясь разогнать транспортное средство, авто дергается, и на процесс разгона тратится немало времени. К тому же двигатель способен детонировать (наблюдается стук поршневых колец).
  4. Увеличивается расход топлива.

В целом признаки похожи на те, что проявляются при неправильно выставленном зажигании. Естественно, при появлении указанных симптомов сложно утверждать, что поломка кроется в трамблере. Тем не менее диагностика этого узла необходима. Что же касается повреждений, побуждающих водителей ВАЗ-2106 к ремонту, то в основном они такие:

  1. Перегорел либо изношен бегунок узла.
  2. Перегорели контакты непосредственно в крышке.
  3. Повредился датчик Холла. Здесь имеет место не только поломка контроллера, не исключен плохой контакт штекера регулятора.
  4. Подшипник трамблера. От продолжительного использования разболтался либо его заклинило.
  5. Имеются механические неполадки, включая трещинки на крышке.
  6. Моторная жидкость проникает в распределительный узел. Проблему преимущественно связывают с герметичностью крышки.

Регулировка стробоскопом

Регулировка со стробоскопом производится таким образом. Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.

Теперь начинаем поворачивать трамблер, до тех пор, пока метка, нанесенная на шкив, не встанет относительно меток на крышке газораспределительного механизма. В таком положении корпус трамблера фиксируется.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

  1. Ключ на 13 — снять и поставить трамблёр
  2. Отвёртка — закрутить саморезы.
  3. Дрель со сверлом по металлу, диаметром для саморезов
  4. Два самореза — прикрутить коммутатор.
  5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

  1. Отсоедините минус аккумулятора.Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора
  2. Снимите крышку трамблёра с высоковольтными проводами.Снятие крышки распределителя зажигания
  3. Отключите высоковольтный провод на катушке.Отсоединение провода от катушки зажигания
  4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.Так должен быть установлен трамблёр относительно мотора
  5. Сделайте отметку положения трамблёра маркером на двигателе.Установка бегунка распределителя зажигания
  6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки
  7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.Распределитель зажигания необходимо вставить в штатное гнездо
  8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
  9. Закрутите гайку крепления нового распределителя зажигания.Крепление распределителя зажигания удерживает гайка
  10. Наденьте крышку трамблёра и подсоедините к ней провода.Так устанавлвается крышка на трамблёр
  11. Замените катушку зажигания новой.Для новой системы нужна новая катушка
  12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.Все соединения должны соответствовать схеме
  13. Установите коммутатор в любое удобное место. Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.Коммутатор много места под капотом не займёт и его расположение не играет роли
  14. Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Предпосылки поломки

Направьте внимание, что контрольная лампа неисправности системы управления движком, расположенная на щитке устройств в блоке сигнализаторов – это 1-ый сигнализатор отклонений в работе ваз 2107, где употребляется инжектор. Некоторые модификации ваз 2107 предусматривают расположение контрольной лампы на верхнем вкладыше панели радиоприемника. Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска

Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе

Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска. Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе.

В ситуациях наличия неисправности владельцы ваз 2107 заменяют свечи. Старые заводские свечи обычно заменяют на иpидиeвыe свечи фиpм NGK или Denzo. Не стоит забывать, здесь подходят только те свечи, которые предназначены соответственному типу впрыска.

Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.

https://youtube.com/watch?v=mRnm1GVTUmk

Хочешь более подробно узнать о том как установить

фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107 ? А так.

Какие свечи зажигания на ВАЗ лучше выбрать?

Существует обильное количество различных модификаций детали, что усложняет жизнь автомобилистам. Проблема заключается в том, что каждый мотор конструируется под определенный тип свечей. Если поставить не подходящую деталь может возникнуть ряд негативных последствий.

  1. Пропуски воспламенения смеси ввиду слишком широкого зазора между электродами элемента.
  2. Перебои в работе ДВС, вызванные слишком малой мощностью искры.
  3. Мгновенный выход из строя устройства по причине слишком большого вылета электрода.

Также в зависимости от присутствующих несоответствий могут «всплыть» и другие неисправности, снижающие комфорт эксплуатации автомобиля.

На что обратить внимание при выборе. Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров. Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров

Специалисты завода АвтоВАЗ рекомендуют подбирать свечи зажигания по ряду параметров.

  1. Калильное число. Параметр характеризует скорость отвода тепла от рабочей части свечи. При этом электрод передает лишнее тепло юбке свечи своевременно, что обеспечивает стабильную работу детали. При слишком быстром отведении энергии на рабочей части детали образуется накипь, что препятствует нормальному пробою искры. Если отвод слишком медленный – тонкий электрод перегревается. Процесс провоцирует образование калильного зажигания. Это не дает двигателю нормально работать ввиду детонации смеси или ее раннего воспламенения. При нормальном тепловом режиме на свечах адекватно пробивается искра и не образуется чрезмерного нагара.
  2. Искровой зазор. Некоторые пользователи знают, что для корректной работы двигателя нужно соблюдать искровой зазор на свечах зажигания. Рабочий зазор на свечах зажигания ВАЗ строго устанавливается производителем силовой установки и необходим ввиду того, что образованная электрическая дуга имеет определенную силу. При увеличении расстояния, искра теряет стабильность, что чревато пропусками зажигания. В обратном случае обеспечивается облегченный запуск мотора, но при прогазовках может не хватать силы тока электрической дуги. Обосновано это тем, что каждая катушка зажигания имеет определенный коэффициент трансформации, обычно равный 2000 единиц. Это значит, что во время пуска ДВС, элементы выдают до 14 кВт, а при нормальной работе уже 24. Следовательно, несоблюдение параметра может привести к серьезным нарушениям в работе мотора.
  3. Вылет рабочей части электродов. Параметр критически важен для адекватной работы силовой установки. Свечи зажигания на ВАЗ инжектор 8 клапанов, также как и для карбюраторных моделей, имеют сильно выдвинутые вперед электроды. Это связано с тем, что конструктивно детали расположены в углу камеры сгорания, где нет адекватной вентиляции. Вылет рабочей части позволяет более качественно воспламенять смесь и стабилизировать работу мотора. Если свечи монтируются в много клапанный двигатель, где вставки располагаются по центру головки клапанов – рекомендуется устанавливать свечи с глубоко посаженным сердечником – это предотвратит повреждение электродов донцем поршня и обилие нагара на элементах конструкции.
  4. Количество электродов. Изначально производители позиционируют указанный параметр как однозначный плюс. При «обгорании» одного электрода, свеча переходит на другой, что существенно увеличивает ее ресурс. Однако здесь не все так просто, как кажется на первый взгляд. Если смесь распыляется в цилиндре неравномерно (слабая вентиляция камеры сгорания), и в этот момент искра перескакивает на затененную часть (место, где остаются выхлопы), может произойти пропуск воспламенения, что приведет к нестабильной работе силовой установки. Дополнительно указанный факт увеличивает износ катализатора и моторного масла, что критично для автомобилей ВАЗ.
  5. Изготовитель. Также важным параметром выступает производитель изделия. Пользователи рекомендуют покупать у проверенных брендов, давно работающих на рынке. Стоимость подобных свечей будет значительной, но при правильном подборе и эксплуатации они будут работать достаточно долго и без существенных претензий.

Придерживаясь указанных параметров, автолюбитель может купить достаточно качественный продукт, при этом сэкономив на частоте сервисного обслуживания и ремонта автомобиля.

Системы зажигания автомобиля ВАЗ-2101-2107

Контактная система зажигания

Контактная система зажигания состоит из выключателя зажигания, катушки зажигания, прерывателя-распределителя, свечей зажигания, проводов низкого и высокого напряжения.

Распределитель зажигания 30.3706

Распределитель зажигания преобразует постоянный ток цепи низкого напряжения в импульсный и распределяет импульсы тока высокого напряжения по свечам зажигания. Он конструктивно объединен с прерывателем и центробежным и вакуумным регуляторами опережения зажигания.

рис. 1

Распределитель установлен в передней части блока цилиндров с левой стороны.

Корпус распределителя отлит из алюминиевого сплава. В хвостовик корпуса запрессованы два подшипника скольжения, в которых вращается валик. На верхней части валика выполнен кулачок прерывателя, а также смонтированы центробежный регулятор опережения зажигания и ротор (бегунок). При вращении валика грузики центробежного регулятора расходятся под действием центробежных сил и поворачивают четырехгранный кулачок прерывателя на определенный угол в направлении вращения валика. При этом контакты размыкаются с некоторым опережением, тем большим, чем выше обороты двигателя. Угол поворота ограничен величиной паза в опорной пластине ротора.

рис. 2

Прерыватель состоит из стойки с неподвижным контактом и подвижного контакта с текстолитовым упором, который плоской пружиной прижат к четырехгранному кулачку валика распределителя. При вращении кулачка контакты замыкаются и размыкаются. Кулачок смазывается фетровым фальцем, пропитанным моторным маслом.

При эксплуатации автомобиля необходимо систематически проверять и регулировать зазор между контактами прерывателя.

Пластина, на которой смонтирован механизм прерывателя, установлена на шарикоподшипнике, позволяющем ей поворачиваться вокруг оси валика.

Пластина соединена тягой с диафрагмой вакуумного регулятора опережения зажигания. Разрежение (подведенное по шлангу из задроссельного пространства карбюратора) действует на диафрагму вакуумного регулятора, и тяга поворачивает механизм прерывателя вместе с подвижной пластиной относительно четырехгранного кулачка, обеспечивая тем самым оптимальный момент зажигания в зависимости от нагрузки двигателя.

Чтобы уменьшить искрение между контактами прерывателя, параллельно им подключен конденсатор. Он закреплен снаружи на корпусе распределителя.

Сверху корпус распределителя закрыт крышкой с гнездами для проводов высокого напряжения. Изнутри крышки в ее центральный электрод вмонтирован подпружиненный уголек. Ротор с контактной пластиной (бегунок) распределяет ток высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров (1 – 3 – 4 – 2). Валик распределителя зажигания вращается по часовой стрелке (при виде сверху).

При регулировке опережения зажигания поворот корпуса распределителя по часовой стрелке уменьшает опережение, против часовой стрелки – увеличивает.

Катушка зажигания Б-117А

Катушка зажигания – повышающий трансформатор, преобразует импульсный ток низкого напряжения (12В) в ток высокого напряжения. Обмотки катушки установлены в корпус из тонкой оцинкованной стали. Крышка корпуса из изоляционного материала, имеет два низковольтовых вывода и гнездо для провода высокого напряжения. В корпус катушки залито трансформаторное масло, охлаждающее обмотки.

Катушка зажигания устанавливается в моторном отсеке и крепится на левом брызговике кузова двумя гайками.

Выключатель зажигания

Выключатель зажигания – комбинированный, состоит из замка с противоугонным устройством и контактной части, собранных в одном корпусе. Выключатель установлен с левой стороны рулевой колонки в специальном кронштейне и закреплен двумя винтами.

Свечи зажигания

Свеча воспламеняет рабочую смесь в цилиндре искровым разрядом. Конструкция свечи неразборная.

У исправно работающей свечи цвет юбки изолятора центрального электрода должен быть серым или светло-коричневым.

рис. 3

На автомобиле применяются свечи А17ДВР (А17ДВРМ) или их аналоги.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

  • в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
  • поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
  • автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

  1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
  2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
  3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.

Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

  1. Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.
  2. Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.
  3. Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0.4 мм.

Обозначение меток на устройстве

Перед тем, как , необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.

Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

  1. Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.
  2. После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена  сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

  1. После демонтажа устройства производится диагностика крышки. Если вы заметили, что она пробита, то ее придется менять на работоспособную.
  2. Далее, надо проверить бегунок трамблера — его необходимо поменять в том случае, если расплавился предохранитель или на элементе появилась ржавчина и гарь.
  3. После этих действий производится демонтаж пылезащитного экрана — сначала извлекается клемма напряжения, после чего выкручиваются два болта, фиксирующие опорную пластину датчика Холла, сама пластина после этих действий тоже снимается. Сделав это, из штифта пластины следует извлечь стопорное кольцо, выкручиваются болты, фиксирующие вакуумный корректор, сам компонент снимается. Затем вытаскивается опорная пластика и диагностируется ее втулка — на ней не должно быть следов повреждений.
  4. Далее, снимается пружинное кольцо, которое фиксирует штифт муфты. Если вы видите, что состояние кольца печальное, его нужно поменять, поскольку в противном случае толку от него не будет. Далее, необходимо из муфты выбить штифт — его замена осуществляется только в том случае, если стерлись шипы.
  5. Многих автовладельцев интересует вопрос — как проверить конденсатор. Этот элемент также может выйти из строя, поэтому перед тем, как проверить конденсатор. понадобится приготовить мультиметр. Диагностика осуществляется тестером.
  6. Из конструкции извлекается центробежное регулирующее устройство с валиком. Замена трамблера осуществляется в том случае, если имеются зазоры, следы износа и прочие повреждения (автор видео — Роман Романов).

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

  1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
  2. После ремонта двигателя, сопровождавшегося его разборкой.
  3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
  4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
  5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Признаки сбитого зажигания

О том что зажигание выставлено не правильно можно узнать по таким косвенным признакам. Первыми рассмотрим признаки раннего зажигания:

  1. Стук пальцев и детонация при разгоне;
  2. Обратная отдача при прокручивании коленвала стартером;
  3. Тряска при увеличении оборотов;
  4. Плавание холостых оборотов.

Если зажигание позднее то в автомобиле появится:

  1. Хлопанье в карбюраторе или глушителе;
  2. Провал при нажатии на педаль акселератора;
  3. Спад мощности мотора;
  4. Повышенный нагрев двигателя.

Так что если ваш автомобиль ведет себя каким то из выше перечисленных образом имеет смысл проверить метки и правильный момент зажигания. На сервисе за такую процедуру попросят скромную плату, в районе 100-200 рублей, но туда еще нужно доехать. Так что если нет такой возможности принимайтесь за установку зажигания своими руками.

Установка зажигания по любому цилиндру

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
