Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

  • Двигатель 21116 — ЭБУ М74
  • Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
  • Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
  • ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

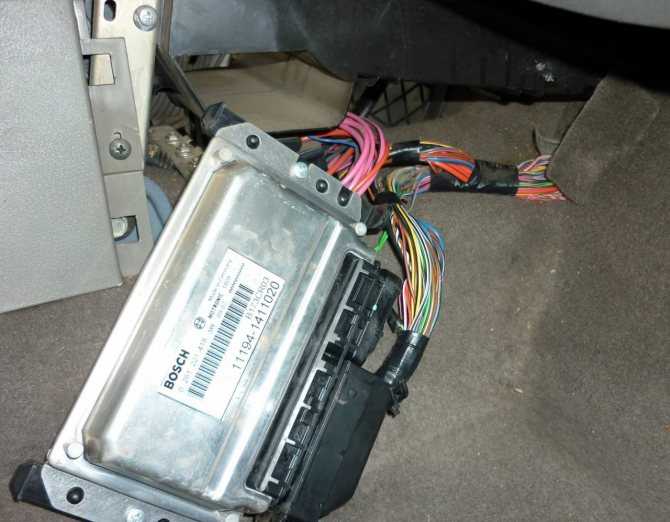

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Источник

Необходимые запчасти

В регламенте проведения ТО указано, какие элементы подлежат замене во время очередного обслуживания.

Опираясь на технический регламент, выделяют следующие обязательные детали и расходники, подлежащие замене с определённой периодичностью:

  • Воздушный фильтр меняют на 30, 60 и 90 тысячах километров пробега.
  • Фильтр салона нужно менять каждые 15 тысяч, то есть в рамках ТО1, ТО2 и пр.
  • Моторное масло, как и масляный фильтр, меняется каждое ТО, начиная с так называемого нулевого. Хотя тут есть свои нюансы. Не все версии Лады Гранты должны проходить нулевое ТО.
  • Тормозную жидкость первый раз меняют через 45 тысяч км., а затем на пробеге 90 тысяч километров.
  • Свечи зажигания меняют через одно ТО, то есть при пробеге 30, 60, 90 тысяч км.
  • По регламенту впервые поменять ремень ГРМ предстоит на 75 тысячах км.
  • Приводные ремни подлежат замене на 30, 60 и 90 тысячах.
  • Масло в механической коробке служит до 90 тысяч км.
  • Топливный фильтр меняется по аналогии с приводным ремнём и свечами зажигания.
  • Лямбда-зонд или кислородный датчик впервые нужно поменять при пробеге в 75 000 км.

Это интересно: Где находятся предохранители Тойота Королла 150: схема блоков в салоне

Перечень услуг автосервиса Лада в Москве и Московской области

Чтобы обезопасить себя и существенно продлить «жизнь» автомобилю Веста, нужно регулярно проходить плановое ТО в официальных сервисах Лада. Автосервис выполняет весь комплекс работ, представляющих собой профилактические меры, разработанные для недопущения поломок и выхода из строя важнейших узлов транспортного средства. Существует несколько видов технического обслуживания авто с определенным объемом работ:

ТО-1 — техобслуживание после 10-20 тыс. км пробега следует поручить специалистам автосервиса, так как оно требует серьезной технической базы и профессионализма исполнителей. Помимо вышеперечисленных работ, при первом ТО производится:

  • Комплексная диагностика автомобиля Лада;
  • Осмотр тормозов, ходовой части, двигателя, подвески;
  • Балансировка колес (по необходимости);
  • Регулировка развала схождения, рулевого управления и топливной системы;
  • Проверка креплений агрегатов;
  • Заправка жидкостями, замена масла двигателя;
  • Проверка аккумуляторной батареи, ламп и изоляции.
  • ТО-2 — техобслуживание после 25-30 тыс. км отличается от ТО-1 дополнительными видами работ и повышенной сложностью исполнения. В него добавлены такие мероприятия: Полная компьютерная диагностика Лада;
  • Залив масла КПП и мостов (4×4), жидкости в тормозной, охлаждающей и гидравлической системе (гидроусилителе);
  • Замена свечей зажигания, всех фильтров, ремня ГРМ.
  • Регулировка клапанов, привода ГРМ, зазоров на тормозных колодках и подшипников колес.

СО — сезонный техосмотр выполняется официальным сервисом Лада дважды в год перед наступлением зимы и лета. В него входит замена шин и моторного масла, проверка систем кондиционирования и климат-контроля.

Замена генератора Лада Гранта — КЗАТЕ на Bosch. Сравнительная характеристика и недостатки

Характеристики КЗАТЕ 115А

2170-10

Bosch

2170-13

Максимальная сила тока (отдача) при показателе 14.5 В / 6000 об/ мин

115



110

Границы настройки напряжения при оборотах в 2500 об/мин и силе тока в 5.0 А 13.6 – 15.2 13.6 – 15.2
Передаточное число по принципу: мотор — преобразователь 1 : 2.4 1 : 2.4

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Адреса фирм, предоставляющие услуги по замене генератора (регион Москва, СПБ, Киев)

Название Адрес
1. «Автоточки» Москва, Варшавское шоссе, 33

http://avtotochki.ru/

2. «ЗенитАвто» г.Москва, м.Перово, ул.Кусковская, д.20А (рядом с Шоссе Энтузиастов)

http://www.zenitauto.ru/

3. «РемЗона» г. Санкт-Петербург, Васильевский остров, ул. Уральская д.17А

http://www.spb-remzona.ru/

4. «Автоточки» Санкт-Петербург, Лесной проспект, 78

http://spb.avtotochki.ru

5. «Дзигора Комплекс» м. Дарница, ул. Город Шалет 1А

http://dzigoracomplex.kiev.ua/

6. «ВсеСТО» Киев, ул. Киквидзе 43

https://vse-sto.com.ua/

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

  • 1118-1041020-07: поисковый индекс 6РК 823, длина 823 мм, толщина 3.0 мм;
  • 6PK1123 с кондиционером;
  • 6PK1113 без кондиционера, с ГУРом;
  • 6PK745 без кондиционера, без ГУРа.

Замена генератора на Ладе Гранте 8-ми клапанной

Подготовительный этап

Инструменты, материалы:

  • металлическая монтажная лопатка;
  • комплект автоинструментов;
  • ветошь;
  • жидкость для удаления ржавчины WD–40.

Последовательность действий:

  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем противооткатные башмаки.
  2. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи (ключ на «10»).
  1. Из-­под днища машины отвинчиваем 8 болтов, фиксирующих защиту поддона картера, извлекаем ее.
  2. Отсоединяем колодку с проводами от преобразователя (генератора).

Колодка с проводами

  1. Снимаем резиновый колпачок, клеммы с тыльной стороны преобразователя.
  2. Ключ на «13», отвинчиваем верхний болт – фиксатор положения генератора.
  3. Двигаем преобразователь монтажкой вперед до упора к радиатору.

Передвигаем преобразователь

  1. Из-под днища машины отвинчиваем второй болт — фиксатор, извлекаем его.
  2. Ослабив фиксацию преобразователя, сбрасываем ремень со шкивов.

Извлекаем генератор, проводим профилактические мероприятия (заменяем новым), собираем конструкцию в обратной последовательности.

Комбинация приборов описание и обозначения значков Lada Granta

1. Сигнализатор состояния подушки безопасности, включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться

2. Сигнализатор неисправности силового агрегата (не используется)

3. Сигнализатор недостаточного давления в шинах, загорается при при падении давления в шинах

4. Аварийная сигнализация

5. Сигнализатор не пристегнутого ремня безопасности водителя, загорается при включении зажигании, если не пристегнут ремень безопасности

6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить

7. Сигнализатор резервного остатка топлива, указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса

8. Сигнализатор незакрытых дверей, загорается красным светом если открыта дверь

9. Сигнализатор режима иммобилайзера, загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля

10. Жидкокристаллический дисплей бортового компьютера, отображает информацию с БК

11. Кнопка сброса показаний счетчика суточного пробега, нажатием на кнопку устанавливают на 0 счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режимы показа суточного или общего пробега

12. Сигнализатор включения ближнего света фар, указывает на включение ближнего света фар

13. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы “ESC OFF” свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы

14. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы “ESC OFF” свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы

15. Сигнализатор запрета перехода на высшую передачу «О/D OFF» (не используется)

16. Сигнализатор включения дальнего света фар, указывает на включение дальнего света фар

Лампы указателей поворота – включаются при включении указателя поворота Лада Гранта

Замена генератора на Ладе Гранте с кондиционером

На подготовительном этапе нам понадобятся вышеприведенные инструменты и материалы.

Последовательность действий:

  1. После отвинчивания креплений преобразователя, вывешиваем переднюю часть машины, выкручиваем болты, снимаем правое колесо.
  2. Через проем в колесной арке выкручиваем натяжной ролик, крепление подушки двигателя.
  3. Опускаем домкратом автомобиль до тех пор, пока не откроется доступ к генератору.
  4. Дальнейший алгоритм демонтажа ничем не отличается от описанного выше.

Проводим профилактику, заменяем агрегат новым, собираем конструкцию в обратной последовательности.

Где находится генератор на Ладе Гранте

На автомобилях семейства Лада Гранта преобразователь тока расположен в моторном отсеке, в левой стороне.

Моторный отсек

Признаки неисправности генератора, способы их устранения

Признак Причина / устранение
Не загорается контрольная лампа на приборной панели Обрыв цепи питания на участке от преобразователя к аккумулятору. Проверьте целостность электрического контура
Контрольная лампа не гаснет после старта мотора Недостаточное натяжение ремня, недостаточное напряжение в цепи. Замерьте напряжение в цепи.
—/— Износ щеток, неисправность диодного моста. Мультиметром замерить напряжение, заменить изношенные элементы новыми.
Замыкание на «массу» Повреждена изоляция силового кабеля. Проверить состояние изоляционного покрытия.
Преобразователь не выдает должное напряжение в 14 В Окисление клемм, зачистка щеткой по металлу, замена
—/— Аккумуляторная батарея износилась, замените АКБ
—/— Ослабленное натяжение ремня. Отрегулируйте натяжение.
—/— Диодный (выпрямительный) мост негоден, замена новым
В АКБ не поступает заряд Замена диодного моста новым
—/— Выход из строя выпрямителя. Замена комплектующих
Падение напряжения в сети (цепи) Проверка качества соединения клемм, зажимов. Подтяжка, замена новыми
