Сколько вольт должен выдавать генератор?

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

  • непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);
  • АКБ постоянно садится;
  • электрооборудование работает со сбоями или вовсе не работает при включенном моторе;
  • запах гари из моторного отсека;
  • перегревается статор;
  • УЗЕЛ издает нехарактерные звуки (например, шелест).

Узнайте стоимость диагностики генератора онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Устройство генератора

Шкив передает энергию от двигателя к валу при помощи ремня.

Крышки на корпусе нужны для размещения опор ротора, установки узла на моторе и крепления статора. Задняя крышка нужна для щеточного узла и выходов для питания электрического оборудования. В статоре производится мощность за счет трехфазной обмотки. Ротор — вал из стали с двумя втулками. Выводы этой обмотки связаны с медными кольцами. Регулятор стабилизирует напряжение при разных факторах:

  • скачках электронагрузки;
  • дельты частоты вращения ротора;
  • изменений температуры в природе.

Щеточный узел — пластиковый элемент с прикрепленными к нему щетками, взаимодействующими с кольцами ротора. Также в состав электрогенератора входят шесть диодов (три в «-» и три в «+» теплоотводы).

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование. Если вы решили разбираться сами, освойте тестер-мультиметр.

Пять возможных источника трудностей описаны ниже:

  1. клин подшипников (смазка израсходована, иногда рвется ремень — понадобится заменить или перебрать агрегат);
  2. обмотка прогорела (частая причина — реагенты, которыми обрабатывают зимние дороги);
  3. клин щеток (причина — износ графитовые сердечники);
  4. неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);
  5. сломан диодный мост.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

  • подготовьте мультиметр;
  • проверьте, корректно ли подсоединены крепления;
  • проверьте качество натяжения ремня;
  • вентили должны показывать ток 12 Вольт (В) и ниже;
  • меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Свежие комментарии

  • Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
  • Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Причины выхода из строя ГУ на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108

  • Ослабленная фиксация ремня привода;
  • загрязнение контактов;
  • повреждение выпрямителей;
  • износ щеток;
  • зависание щеток;
  • короткое замыкание;
  • обрыв цепи питания;
  • не работает регулятор;
  • износ подшипника;
  • клин шкива;
  • поврежден вентилятор.

Техническая характеристика 37,3701

Максимальная сила тока отдачи при 13 В и 5000 мин-1, А 55
Пределы регулируемого напряжения, В 14,1+0,5
Максимальная частота вращения ротора, мин-1 13000
Передаточное отношение двигатель/генератор 1:2,04

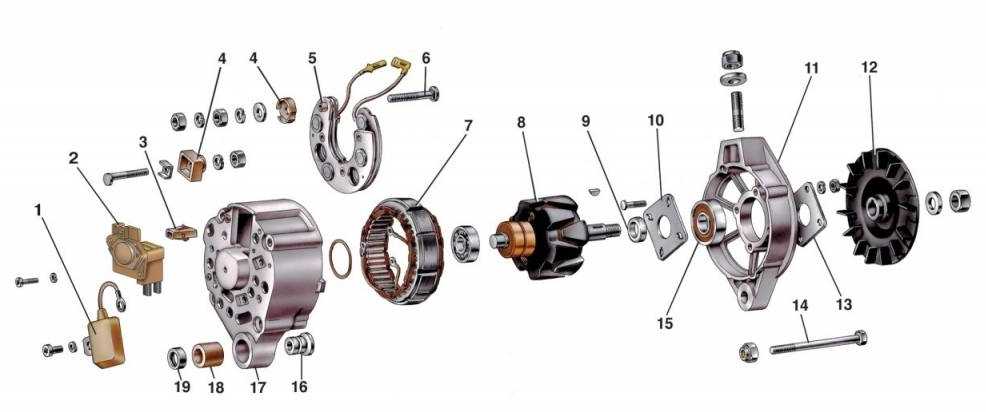

Из чего состоит генератор 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.

Но здесь также существуют и некоторые отличия. Так в первой серии устройство генератора ваз 2109 состоит из большого количества разнообразных компонентов:

  • втулки,
  • конденсаторных компонентов,
  • статорных механизмов,
  • обмотки ротора,
  • шкива,
  • заднего подшипника вала роторного устройства,
  • задней крышки узла,
  • фиксирующего болта,

Более трудная конструкция – это вторая серия, имеющая намного больше вышеуказанных частей:

  • втулку,
  • держатель щеточного узла,
  • конденсаторное устройство,
  • вал,
  • стяжной болт,
  • конусную шайбу,
  • фиксирующее устройство положительных диодных элементов выпрямительного механизма,
  • фиксацию отрицательных диодов и тому подобное.

Возможность пробега первой модели часто составляет примерно 120 тыс. км, а вот второй чуть-чуть больше, и все благодаря контактным кольцам, которые имеют меньший диаметр. Все зависит от технических характеристик. А также грамотного включения электрогенератора.

Поскольку у каждой марки данного устройства оно разное:

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод “30” генератора; 10 – вывод “61” генератора; 11 – регулятор напряжения; 12 – вывод “В” регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка.

При использовании 37.3701 – во время поворота ключа зажигания подключается напряжение через специальную лампочку на панели прибора, а также резисторы. Когда же запущен двигатель внутреннего сгорания, то напряжение идет на обмотку возбуждения двигателей, находящихся на выпрямительном блоке (основное напряжение идет на вывод регулятора, ток не проходит через специальную лампочку, в результате она не светится).

Генератор 94,3701: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

При использовании 94,3701 – происходит примерно то же самое (как только включится зажигание, напряжение через специальную лампочку идет к выводу регулятора).

Где находится генератор на ваз 2109

Многие автолюбители не знают где находится генератор на ваз 2109, поэтому в этом разделе вы найдете информацию где находится генератор смотрите на фото

Где находится генератор на ваз 2109

Повышаем мощность своими руками

Регулятор напряжения не должен допускать понижения значений меньше 13,8 Вольт. Достичь таких показателей можно с помощью дополнительного диода, который включается в электрическую цепь. Этот элемент при нормальных значениях в бортовой сети не задействуется.

Если же электричества недостаточно, то для активизации диода достаточно включить тумблер. С помощью такой манипуляции происходит обман регулятора напряжения.

При выборе и установке диода нужно учитывать следующие важные моменты:

  • устройство должно выдавать не меньше 5 Ампер;
  • строго соблюдать полярность при подключении;
  • данный элемент нужно размещать за пределами генератора для предотвращения его перегревания;
  • лучше выбирать кремниевый вариант диода.

Для выполнения работ понадобятся:

  • клеммы с проводами типа «папа-мама»;
  • термоусадочная изоляция;
  • диод.

Вначале к диодным концам присоединить клеммы. К минусовому выводу (катоду) с полоской на корпусе припаять клемму «мама», а к плюсовому (аноду) – клемму «папа».

Выполнив перечисленные действия, нужно собрать схему до конца, проверить электрические параметры при работе генератора. Как показывает практика, данный метод на фоне своей простоты отличается надежностью и безотказностью.

https://youtube.com/watch?v=yed8jlsU2Vk

голоса

Рейтинг статьи

Проверка генератора

Основные элементы генератора следующие:

Статор представляет собой цилиндр из стали, скрывающий обмотку. Чтобы проверить, не произошел ли ее обрыв, потребуется в первую очередь снять диодный мостик.

Прежде всего, его нужно осмотреть на предмет внешних повреждений. Снятый генератор разбирают и обследуют. На статоре не должно виднеться никаких следов перегрева или других механических дефектов. Здесь тестер переключается на измерение сопротивления. Затем проверяют, есть ли изоляция между корпусом генератора и обмоткой. Чем выше будут результаты, тем лучше – это говорит об отсутствии пробоя. Когда же показатели достигнут только 50 кОм – заменить узел придется.

С помощью тестера также можно убедиться и в исправности якоря. На его концах находятся кольца, которые контактируют с графитовыми щетками. Якорь требуется достать из генератора и посмотреть, не повреждены ли подшипники или обмотка. Последнюю прозванивают тестером, установив щупы между кольцами – показатель не должен превышать нескольких Ом.

Если щетки имеют заметный износ – то их меняют на новые.

Индикаторы плохой зарядки аккумулятора

Когда постоянно разряжается аккумулятор, на это указывают индикаторы на панели приборов.

  • Светящаяся контрольная лампа на панели приборов.
  • Низкие показания напряжения на штатном вольтметре.
  • Тусклый свет осветительных приборов.
  • Слабое вращение коленчатого вала при пуске стартера.

Самый наглядный индикатор — лампочка на панели приборов со значком аккумулятора

Обратите на неё внимание, сделав одно вращение ключа в замке зажигания. Она должна ярко гореть наравне с другими иконками

Горит, но тусклее остальных? Первый звоночек, что зарядки нет. Заведите мотор. Когда аккумулятор заряженный, иконка должна потухнуть.

Если при работе движка все также тускло горит лампа, аккумулятор точно не получает нужный заряд. Если у вас есть вольтметр на панели приборов, его показания должны быть в пределах 13,5–14 В. Если число на экране ниже, генератор не полностью заряжает батарею.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Проверка генератора

Основные элементы генератора следующие:

Статор представляет собой цилиндр из стали, скрывающий обмотку. Чтобы проверить, не произошел ли ее обрыв, потребуется в первую очередь снять диодный мостик.

Прежде всего, его нужно осмотреть на предмет внешних повреждений. Снятый генератор разбирают и обследуют. На статоре не должно виднеться никаких следов перегрева или других механических дефектов. Здесь тестер переключается на измерение сопротивления. Затем проверяют, есть ли изоляция между корпусом генератора и обмоткой. Чем выше будут результаты, тем лучше – это говорит об отсутствии пробоя. Когда же показатели достигнут только 50 кОм – заменить узел придется.

С помощью тестера также можно убедиться и в исправности якоря. На его концах находятся кольца, которые контактируют с графитовыми щетками. Якорь требуется достать из генератора и посмотреть, не повреждены ли подшипники или обмотка. Последнюю прозванивают тестером, установив щупы между кольцами – показатель не должен превышать нескольких Ом.

Если щетки имеют заметный износ – то их меняют на новые.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

  • Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
  • Откручиваем болт крепления.
  • Извлекаем щеточный узел.
  • Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Источник



Генератор 140 ампер на ваз 2110

Всем доброго времени суток, немного с опозданием (в пару месяцев) но возможно кому-то это и пригодится)) Вообщем, частенько приходя к машине, обнаруживал что АКБ высажен, это было не каждый день но очень часто, конечно же на что можно было бы подумать?! Конечно же на АКБ что, он уже устал запускать двигатель в течении 4х лет и что «старичку» пора на пенсию! Естественно денег не было, что бы пойти и купить новый аккумулятор до зп оставалось примерно неделя думаю перекантуюсь как нить! Ну и в процессе ожидания зарплаты начал замечать что двигатель не запускается, когда включено много потребителей фары иногда печка и естественно музыка на всю шишку с сабом! Ну и пошли эксперименты в итоге от ближнего света пришлось отказаться ну, а печку повторюсь редко включал начало лета все же)) И тут проскочила умная мысль взять мультиметр и проверить вольтаж (тот что на бортовом компьютере очень сильно врет) и получается что без потребителей у меня 12.9 — 13 ну а с потребителями до 11.5 доходило! Подобная проблема у меня была на первой машине и решилась она заменой щёток генератора, не долго думая в магазин за щётками ну а дальше, ключи и отвёртки в руки и погнали менять! После установки совсем ничего не поменялось, ну думаю может «притрутся» лучшее будет отъездил 150 км снова замер и снова провал (( цена вроде за новые щётки была 150 руб

Ну думаю, если не щётки значит «шоколадка»(регулятор напряжения ну или диодный мост ) еду в специализированный магазин где занимаются генераторами, ну а там заводской не оказалось! Но мне предложили чуть подороже кастомную версию, фирмы UTM стоимостью 850 р ну ЗП пришла думаю а ладно беру!

Ну и снова отвёртки ключи, и ожидания чуда! Все установил, запускаю двигатель а у меня заряд совсем пропал, об этом мне сигнализирует лампа на приборке! Смотрю на эту лампу и думаю «Что бляяяя?!» далее нервный перекукур, манипуляции со сменой щёток новые на старые, старые на новые и мосты диодный менял несколько раз, а лампа все горит! Плюнул на все пошёл взял пиво и начал снимать стресс))) Вообщем под снятием стресса пришла гениальная идея купить новый генератор, но уж брать так брать думаю возьму от приоры на 115А! С утра пешком в магазин за геной, в магазине мне предложили генератор от калины на 140А и дороже всего но 500р! Ну думаю гулять так гулять, беру! За него попросили 6300

Естественно фишки подключения разные у ваз 2112 и калины взял ещё фишку, вообще калиновская фишка с двумя проводами а в магазине оказалось фишка с одним проводом вообщем «колхозить» ничего не пришлось, стоимость 35р

Ну и ещё так как у нас мощность генератора больше, приобрёл силовые провода пв3 — 0Га от генератора до аккумулятора цена за готовый комплект 1100

Ну и вообщем установка генератор заскочил почти как родной, теперь заряд без потребителей 14.4 — 14.5, а с потребителями свет ближний, дальний противотуманки, печка, обогрев заднего стекла и музыка чуть больше половина шишки ниже 14В не опускалась! Хоть это и дорого, но очень доволен результатом, аккумулятор конечно тоже нужно поменять, но ещё походит до первых холодов))

Кстати если кому интересно как поменять щётки генератора и диодный мост не снимая генератор, то я записал на видео с подробными объяснениями и выложил на свой ютуб канал ! Пишите в комментарии кому нужно, то скину ссылку))

Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор. Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

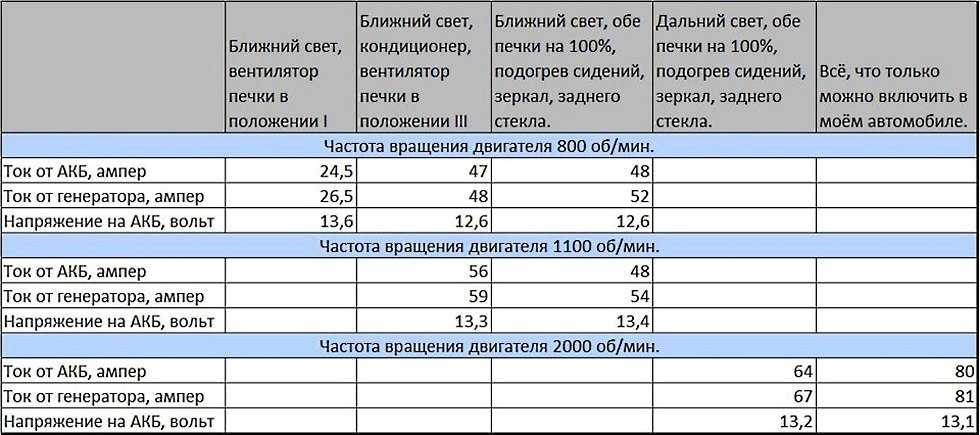

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

Как снять генератор на ВАЗ 2114 и 2115 Доступные способы

  • Снимается клемма с аккумулятора, это следует делать при всех работах с электронными системами автомобиля;
  • Машина домкратится, снимается правое колесо;
  • Брызговик откручивают;
  • С генератора снимают колодку разъема D;
  • После чего, с помощью ключа на 10 откручивают провод с вывода В++. Провода снимаются;
  • Ослабляется регулировочный винт генератора. Снимается ремень. Винт следует полностью выкрутить. Демонтируем натяжную планку;
  • С помощью головки на 17 откручивают 3 винта, крепящих кронштейн генератора к блоку цилиндров;
  • Извлекается генератор;
  • Снимают кронштейн, для этого откручивается гайка, делается это ключом на 13. Винт извлекается.

  • Разжимаем фиксаторы крепления крышки, и снимаем ее;
  • Крестовой отверткой откручивают 2 винта, крепящих регулятор напряжения;
  • Отсоединяется колодка проводов с регулятора, и он окончательно снимается с генератора;
  • С помощью ключа на 10 скручивается гайка, крепящая провод конденсатора. Далее откручивается винт, крепящий сам конденсатор;
  • Снимаем диодный мост. Для этого, откручиваем крестовой отверткой винт крепления блока. Следом выкручивают несколько винтов, крепящих выводы обмотки. На винтах находятся изолирующие шайбы;
  • Отводим выводы обмотки, и снимаем диодный блок;
  • Удерживая от проворачивания головку газовым ключом, шестигранником откручивают шкив;
  • Крестовой отверткой выкручивают 4 винта, скрепляющих крышки;
  • Помечаем положение крышек относительно друг друга. Разъединяем обе половинки;
  • Извлекаем статор;
  • Зажимаем крышку с ротором в тиски. Выколоткой выбиваем его;
  • Остается только с помощью съемника снять подшипник.

AutoFlit.ru

Продувка цилиндров

Здесь чаще всего применяют уже обкатанную технологию в виде турбонаддува. Сегодня производители предлагают множество уже готовых, собранных комплектов, установить которые не представляет особого труда, – КПД двигателя заметно возрастет. Однако стоит помнить, что устройство стоит недешево, к тому же требует обслуживания в ходе эксплуатации: придется менять масло, учитывать другие особенности; например, нельзя резко и сразу глушить мотор. Еще один минус в том, что турбонаддув начинает работать после набора 2,5-3 тысяч оборотов, так что при езде в городе он почти бесполезен.

Другой вариант продувки цилиндров – установка компрессора. Это гораздо более эффективный метод – работать компрессор начинает уже с самых низких оборотов. Главный минус – сложность установки, – без хорошего слесаря здесь не обойтись. Компрессоры неприхотливы в обслуживании, но имеют более низкий КПД по сравнению с турбонаддувом. Как дополнение, после улучшения продувки цилиндров можно смонтировать прямоточный глушитель, что будет способствовать быстрому удалению отработанных газов.

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
