Как самостоятельно проверить генератор на ваз-2109

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Причины по которым генератор ВАЗ 2109 не дает зарядку

Доброго времени суток уважаемый читатель. В этой статье я как можно проще расскажу о принципе работы генератора ВАЗ 2109 — 2114 и про причины по которым генератор не дает зарядку. Чтобы простому человеку, не изучавшему электротехнику, было всё понятно, я не буду углубляться в физику происходящего и употреблять научные термины, а объясню всё, как говориться «на пальцах». Итак, начнём!

Принцип работы генератора ВАЗ 2109

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

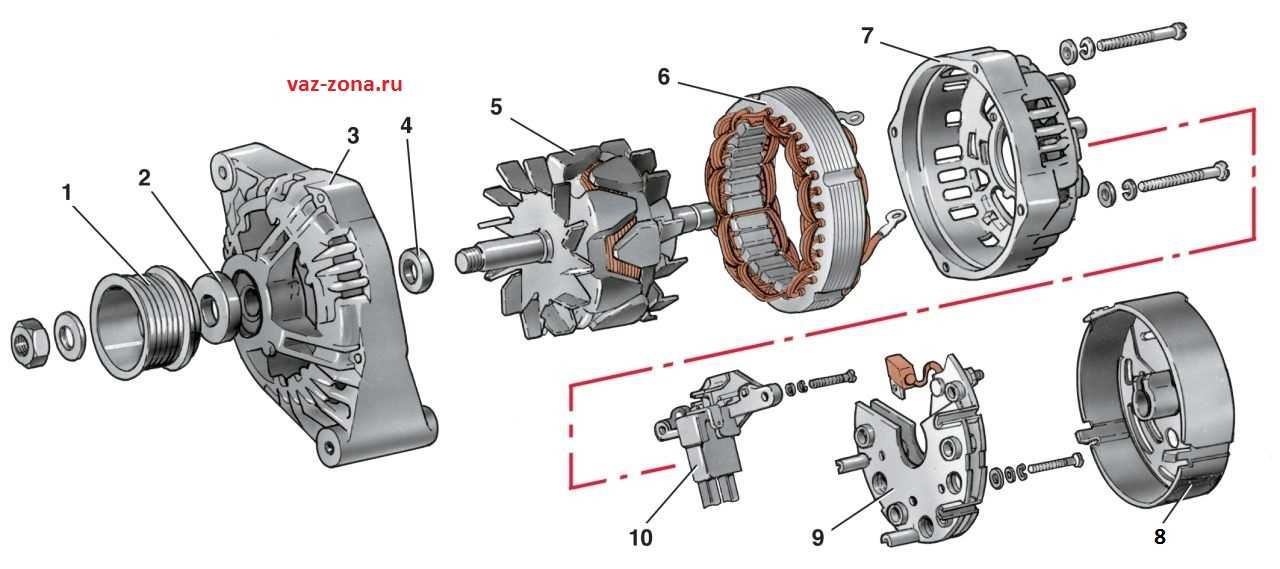

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9) идёт плюсовой провод и диодный мост (9) соединяется с массой через корпус (3,7) генератора
  2. напряжение через диодный мост (9) подаётся на статор (6) генератора и в статоре появляется магнитное поле
  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5) генератора
  4. в роторе (5), вращающемся в магнитном поле генератора (6) появляется ток
  5. ток снимается с ротора щётками (10) и через реле — регулятор  (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Пункт пять: щётки с реле — регулятором.

Щётки генератора ВАЗ 2109 -2114 со временем стираются о дорожки якоря. Если их длинна меньше 5 миллиметров, то они не способны плотно прижиматься к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щётки. Для его проверки Вам потребуется:

  • лампочка на 12 вольт
  • автомобильный акумулятор
  • две батарейки по 1.5 вольта
  • несколько проводков

Подключаем лампочку и АКБ к реле -регулятору как показано на рисунке ниже. В этом случаи лампа должна гореть.

Теперь к схеме добавляем две батарейки, как на рисунке ниже. Сейчас лампочка гореть не должна.

Если лампочка загорается в обоих случаях — реле — регулятор нужно менять.

Устройство способ крепления электрогенераторов АвтоВАЗ

Иногда для проверки работоспособности таких устройств приходится выполнять их полный демонтаж. Прежде чем проверить мультиметром генератор, снятый с машины ВАЗ 2110 и других авто приведенного производителя следует разобраться с устройством генерирующего узла.

Конструкция может несколько отличаться зависимо от модификации прибора. Но к основным составляющим электрогенераторов относят статор, ротор, алюминиевые крышки, шкив, щетки, подшипники.

Особенности конструкции ротора

Деталь выполняется в виде вала с рифленой поверхностью, напрессованными стальными втулками, клювообразными полюсами. Вместе эти элементы образуют электромагнитный сердечник.

Между полюсами на втулке расположена возбуждающая обмотка, защищенная пластиковым корпусом. На передней части вала крепятся охлаждающая крыльчатка, генераторный шкив. Устанавливается ротор на подшипники. Задний шарикоподшипник напрессовывается на вал. Передний фиксируется специальными шайбами на крышке.

Строение генераторного статора

Это устройство выполняется из тонких пластин (толщиной до 1 мм), изготавливаемых из электротехнических сталей. Внутренняя поверхность статора имеет пазы для укладки трехфазной обмотки. Каждая обмотка включает 6 катушек.

Крепление электрогенератора ВАЗ

При техобслуживании таких устройств часто требуется снимать их. Генерирующие узлы фиксируются посредством специальных кронштейнов, закрепленных болтами. Данное крепление удобнее откручивать, находясь под машиной.

Чертеж генератора ВАЗ 2108-2115

Также электрогенераторы крепятся к пластине натяжителя приводного ремня. Фиксация осуществляется при помощи гайки. Различные автомобили АвтоВАЗ оснащаются разными типами приводных ремней. К примеру, модель 2108 (и ее модификации) имеет клиновые ремешки, а ВАЗ 2111 – поликлиновые.

Такая разница обусловлена различной комплектацией ДВС машин VAZ. Более новые модели (например, 2114б 2115) оснащены мощными системами кондиционирования, ЭУР. Потому в них требуется лучшее сцепление ремня со шкивами, а также значение отдаваемого тока 80 А и более.

Принцип работы устройства и его схема

Электрогенератор выполняет роль автономного источника энергии в любом автомобиле, он предназначен для равномерной подпитки аккумулятора. Если генератор выходит из строя или изнашивается, аккумулятор перестает получать необходимое количество энергии и не может обеспечить стабильную работу технической составляющей машины.

Как только его заряд иссякает, транспортное средство глохнет. Завести машину после подобного — это не самая простая задача. Для получения визуального представления о работе электрогенератора потребуется его схема. Схема генератора ВАЗ 2108 представлена на рисунке

На ней пронумерованы все элементы, которые имеют важное значение в работе устройства

  1. Электрогенератор.
  2. Минусовый диод.
  3. Запасной диод.
  4. Плюсовый диод.
  5. Лампа управления разряда аккумулятора.
  6. Приборный блок.
  7. Вольтметр.
  8. Монтажный блок.
  9. Резервные резисторы по 100 Ом.
  10. Реле зажигания.
  11. Питание зажигания.
  12. Батарея аккумулятора.
  13. Конденсатор.
  14. Роторная обмотка.
  15. Контроллер напряжения (есть только в моделях автомобиля, выпускавшихся до 1988 г.).

Схема генератора ваз 2108. 1 — генератор; 2 — отрицательный диод; 3 — дополнительный диод; 4 — положительный диод; 5 — контрольная лампа разряда аккумуляторной батареи; 6 — комбинация приборов; 7 — вольтметр; 8 — монтажный блок; 9 — дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

Электрический генератор на ВАЗ 2108 располагается под капотом машины, он функционирует при помощи специального ремня. Основными причинами выхода из строя оборудования являются:

  • износ щеток;
  • поломка заряжающего реле;
  • неисправность диодного моста;
  • стопор подшипников роторного вала.

Особенности работы

Как может выглядеть неисправный узел, как снимать и как разобрать генератор, как осуществляется его переборка? Если на инжекторе или карбюраторе ВАЗ 21099 или 2109 устройство не дает зарядку, в первую очередь давайте разберемся в особенностях его функционирования, а именно в схеме питания.

Схема питания генератора


Схема питания узла Итак, что включает в себя схема:

  1. Сам генератор ВАЗ 2109.
  2. Минусовой диод.
  3. Дополнительный элемент.
  4. Плюсовой диод.
  5. Контрольная лампочка, она же сообщает водителю о разряде АКБ.
  6. Приборная панель транспортного средства.
  7. Вольтметр.
  8. Блок с предохранителями, установленный в моторном отсеке под лобовым стеклом напротив водительского места.
  9. Резисторные элементы, установленные в этот же блок.
  10. Реле зажигания «девятки».
  11. Сам замок.
  12. АКБ.
  13. Конденсаторное устройство.
  14. Обмотка.
  15. Реле регулятора напряжения генератора, установленное в моторном отсеке.

Следует отметить, что схема подключения генератора ВАЗ 2109 актуальна для всех машин с передним приводом восьмой линейки — и 2108, и 21099 (автор видео — Семен Педань).

Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109 устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов: традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

  • корпус;
  • ротор;
  • статор;
  • щеточный узел (щетки генератора ВАЗ);
  • выпрямительный блок;
  • регулятор напряжения.

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

  • втулка, поджимной и буферный штуцеры;
  • задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
  • конденсаторный компонент;
  • шкив и задний подшипник вала роторного устройства;
  • крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
  • контакты для подсоединения потребителей электроэнергии;
  • статорный механизм, обмотка ротора и т.д.

Сейчас читают: Химчистка салона своими руками: что нужно знать

Июл 4, 2021

Выбор акустики для автомобиля 2021: динамики 16 см

Июл 4, 2021

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

  • конденсаторное устройство, защитный кожух приспособления;
  • контакт В+ и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D+;
  • фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
  • вал, стяжной болт, шайбы (обычная, конусная);
  • втулка, держатель щеточного узла и т.д.

На деле, ресурс генератора типа 37.3701 составляет около 120 тыс. километров пробега, у генератора 94.3701 ресурс немного больше за счет контактных колец (они меньше по диаметру).

Схема подключения генератора будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

  • при номинальном напряжении 14В, наибольшая сила тока отдачи у генераторов 37.3701 равна 55А, у генераторов 94.3701 равна 80А;
  • напряжение регулируется: 13,6-14,3В (37.3701) и 13,2-14,7В (94.3701);
  • передаточное отношение – 1:2,04 (37,3701) и 1;2,4 (94.3701).

Если рассматривать генератор, общая схема включает в себя такие элементы:

  • генератор переменного тока на ВАЗ 2109;
  • минусовый и плюсовый диод;
  • приборная панель автомобиля и контрольная лампочка генератора и разряда АКБ;
  • прибор вольтметр;
  • блок с предохранителями, установленный в моторном отсеке, под лобовым стеклом со стороны водителя;
  • дополнительные резисторные элементы, встроенные в монтажный блок предохранителей;
  • замок зажигания и реле зажигания автомобиля;
  • конденсаторное устройство, обмотка и АКБ автомобиля;
  • установленное в моторном отсеке реле-регулятор напряжения генератора.

Что касается того, как подключить генератор ВАЗ 2109, это будет зависеть от модели устройства:

  • модель генератора 37.370 — при повороте ключа зажигания происходит подключение напряжения через контрольную лампочку на панели приборов и резисторы. При запущенном ДВС напряжение поступает на обмотку возбуждения вентилей на выпрямительном блоке (основное напряжение подается на вывод регулятора, ток не проходит через контрольную лампочку и она не горит)
  • модель генератора 94.3701 – схема включения аналогична предыдущей (после включения зажигания через контрольную лампочку напряжение поступает к выводу регулятора).

Обратите внимание, устройство работает исправно, если во время поворота ключа в замке зажигания лампа загорается, а после запуска ДВС гаснет. Если лампа гаснет не сразу, а с некоторой задержкой, это значит, что генератор неисправен

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

  • поломку диодного моста;
  • неисправность регулятора напряжения;
  • износ щеток, биение роторного вала;
  • обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

  • отсоединить от щетки конец обмотки;
  • подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
  • если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

  • частое моргание, тусклый свет фар;
  • медленная зарядка аккумуляторной батареи;
  • произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

  • коротким замыканием в цепи;
  • некорректным подключением к аккумуляторной батарее;
  • проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Диагностика снятого генератора

Чтобы проверить снятый с ВАЗ 21 генератор, следует использовать мультиметр в режиме омметра. Щупы прижимаются к клемме 30 и корпусу узла. При наличии на корпусе загрязнений и сильных окислов, их следует предварительно удалить, поскольку они могут повлиять на показания прибора.

Поочередно нужно измерить сопротивление каждого узла генератора. Детали, имеющие не соответствующее норме сопротивление, пришли в негодность. Большинство из них можно заменить в домашних условиях, используя минимальный набор инструментов. Для замены нужно покупать такие же детали, как изначально установленные в генераторе.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

ВАЗ 2110 установка электропомпы на авто

Где находится датчик давления масла на ваз 2114 — 8 клапанов, как диагностировать и заменить

Замена генератора ваз на 2110

Реле стартера ваз 21 12 где находится

Как проверить термостат на ваз

Как проверить моторчик печки ВАЗ 2114-2115, причины поломки и способы устранения

Дроссельный узел ваз 2110 8 клапанов

ВАЗ 2115 горит чек двигателя причины

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

  • увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
  • тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

  • нужно взять вольтметр;
  • завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
  • включить ближний свет фар;
  • провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

АвтоНовости / Обзоры / Тесты

Модель автомобиля ВАЗ 2109 начала выпускаться еще сначала 90-х. В наше время данная модель значительно отличается от старенькых выпусков – она более комфортабельна и комфортна в эксплуатации. Исправность авто зависит почти во всем от неизменной мощности тока – за это отвечает регулятор напряжения и реле.

Замена и ремонт генератора на ваз 2109

При обнаружении каких-либо неполадок необходимо обязательно проводить только качественные работы по замене либо ремонту устройства. Не забывая правильно все подключить во время сборки. Так как это неплохая гарантия хорошей работоспособности отремонтированного либо замененного генератора.

Как снять генератор на ваз 2109

Более того заменять либо ремонтировать генератор можно не только на СТО, но и собственноручно.

1. Отсоедините колодку с проводом от клеммы генератора.

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

4. Переместите генератор к двигателю и снимите ремень.

5. Отверните болт крепления регулировочной планки.

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

7. Снимите генератор с автомобиля.

8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.

Но при этом постоянно следует придерживаться необходимых стадий:

  • разборка,
  • дефектовка,
  • смена поломанных элементов,
  • монтаж,
  • подсоединение.

Замена генератора на ваз 2109 проводится примерно 30 минут. И для этого обязательно понадобиться взять накидные ключи на 10, 13 и 17, а также отвертки и тиски.

  1. Отключается аккумулятор для обесточивания всей бортовой системы,
  2. Отсоединяются все имеющиеся провода, которые связаны с генератором,
  3. Полностью выкручивается верхняя гайка,
  4. Снизу генератор держится благодаря длинному болту, который следует удерживать с помощью одного ключа, а вторым скручивать гайку,
  5. Генератор аккуратно снимается,
  6. Вынимаются все поломанные элементы и заменяются новыми,
  7. Затем все снова собирается и устанавливается. Причем работа делается в обратном направлении.

И последний штрих – это обязательная проверка натяжения ремня генератора. Для этого надо зарядить аккумулятор и завестись, чтобы понять, что все снова работает так, как положено.

Ремонт генератора на ваз 2109

Ремонт генератора на ваз 2109 проводится лишь тогда, когда были обнаружены неисправности внутри аппарата. В такой непростой ситуации обязательно стоит сделать специальную диагностику мультиметром.

Благодаря основным принципам работы, получается весьма успешно заменять либо ремонтировать устройство. Но иногда остается только один выход – установка нового.

Главное помнить, что избежать всех вышеуказанных проблем поможет вовремя обнаруженная и выявленная поломка. Плюс можно надолго продлить срок службы самого генератора.

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

  • Если присутствуют посторонние шумы в его работе – скорее всего, износились подшипники вала электрогенератора
  • Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
  • Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

  • Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
  • Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
  • Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

  • Снятие реле не требует снятия генератора с двигателя
  • Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
  • Для их откручивания Вам потребуется «крестовая» отвертка
  • Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
  • Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

  • Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
  • Например, подойдет зарядка для вашего аккумулятора
  • А еще пригодится контрольная лампочка стандартного напряжения
  • Подключаем контрольную лампочку к щеткам реле – регулятора
  • Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
  • Контрольная лампочка при этом должна загореться
  • Теперь увеличиваем подаваемое напряжение до 15-16Вольт
  • Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

  • Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
  • Эта величина должна быть не меньше чем 5миллиметров
  • Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
  • Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости). Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

  • Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
  • Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
  • При наблюдении такого явления знайте, что ваш конденсатор исправен
  • Иначе приобретайте новый и выполняйте его замену
  • Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.

Как проверить исправность генератора

Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

Схема соединений генератора показана на рисунке 1.

Напряжение для возбуждения генератора при включении зажигания подводится к выводу “D+” регулятора (вывод “D” генератора) через контрольную лампу 4, расположенную в комбинации приборов.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Вывод “W” генератора на автомобилях семейства ВАЗ-2115 не используется.

Работа генератора контролируется контрольной лампой в комбинации приборов.

При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен.

Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

“Минус” аккумуляторной батареи всегда должен соединяться с массой, а “плюс” – подключаться к зажиму “B+” генератора.

Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме “В+” генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора “на искру” даже кратковременным соединением зажима “В+” генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 B или мегомметром, так как он имеет слишком высокое для вентилей напряжение, и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
