Стук под клапанной крышкой двигателя ваз

Клапанная крышка

Клапанная крышка закрывает и герметизирует ГРМ, предотвращая вытекание смазки распредвала, клапанов и других деталей наружу. Кроме этого, через её горловину заливается новое моторное масло при замене. Поэтому между клапанной крышкой и ГБЦ установлена герметизирующая прокладка, которая меняется каждый раз после ремонта или регулировки клапанов.

После каждой регулировки клапанов уплотнительную прокладку клапанной крышки следует менять

Перед её заменой следует тщательно протереть поверхности ГБЦ и крышки от остатков моторного масла. Затем прокладка надевается на шпильки ГБЦ и прижимается крышкой. Необходимо, чтобы прокладка точно вошла в пазы крышки. После этого в строго определённой последовательности затягиваются гайки крепления.

При затягивании гаек клапанной крышки не следует прилагать слишком больших усилий — можно повредить поверхность крышки и прокладку

Видео: устранение течи масла из-под клапанной крышки ВАЗ 2101–07

Замена и ремонт клапанов на ВАЗ 2101 — работа довольно трудоёмкая и требующая определённых навыков. Однако, имея в наличии набор необходимого инструмента и последовательно выполняя требования инструкций специалистов, сделать её реально даже неискушённому автолюбителю.

Причины стука клапанов автомобилей ВАЗ

Владельцев автомобилей ВАЗ часто беспокоит, почему в двигателе возникают различные стуки. В частности, почему стучат клапана на холодном двигателе? Этот вопрос не такой простой, как кажется на первый взгляд. Попробуем в нем разобраться.

8 клапанов

СТУКИ ДВИГАТЕЛЯ ПЕРЕДНЕПРИВОДНЫХ АВТОМОБИЛЕЙ ВАЗ

У переднеприводных автомобилей ВАЗ двигатели могут иметь различные цифровые индексы, так как устанавливаются моторы на разные модели автомобилей. Но в основном все силовые агрегаты имеют одну и ту же принципиальную схему, а отличаться могут:

1. 8-клапанной или 16-клапанной головкой блока цилиндров;
2. Диаметром поршней;
3. Карбюраторной или инжекторной топливной системой;
4. Незначительными конструктивными особенностями (разными датчиками, конфигурацией коллекторов и проч.).

В частности, на автомобиле ВАЗ 2114 установлен 8 клапанный 4-х цилиндровый двигатель объемом 1,5 литра модели ВАЗ 2111, с системой подачи топлива – типа «инжектор» (распределенный впрыск). Точно таким же двигателем внутреннего сгорания (ДВС) комплектуется ВАЗ 2115 и ВАЗ 2113.

В ДВС могут возникать разные стуки, и не обязательно это стучат клапана. Стуки могут происходить:

1. В поршневой группе,
2. В кривошипно-шатунном механизме;
3. В системе газораспределения;
4. В навесном оборудовании (в водяном насосе, генераторе и т. д.).

Почему стучит двигатель, что может быть причиной стука:

1. недостаточное количество масла в картере масляной системы;
2. износ деталей вследствие длительной эксплуатации;
3. заводские дефекты;
4. перегрев двигателя;
5. эксплуатация мотора на постоянных максимальных нагрузках.

Стук в двигателе ВАЗ 2114 имеет разный характер, определить причину порой непросто даже мастерам, имеющим некоторый опыт в ремонте. Но есть характерные звуки, которые определяются довольно легко:

1. резкий «сухой» металлический звук, хорошо слышный при резком нажатии на педаль газа. Так стучат шатунные шейки (вкладыши) коленчатого вала. Это серьезный стук, как минимум, здесь требуется шлифовка коленчатого вала;
2. звук среднего тона, при увеличении оборотов создается впечатление, что внутри ДВС что-то перекатывается. Обычно так стучать поршни;
3. одиночный щелкающий звук. С увеличение числа оборотов он как бы сливается, и похож на звук работающей швейной машинки. Так обычно стучат детали газораспределительного механизма (распределительный вал, толкатель).ГРМ ( на ремне)

Как стучат клапана, как его определить? Стук клапанов обычно довольно резкий, щелкающий, высокого тона. Стучать может он не один, а сразу несколько. Чтобы понять причину возникновения различных шумов в газораспределительном механизме (ГРМ), необходимо хотя бы немного иметь представление об его устройстве. ГРМ ВАЗ 2114 состоит из следующих элементов:

• распределительный вал.
• распределительная шестерня.
• Ремень ГРМ.
• Толкатели.
• Регулировочные шайбы.
• Впускные и выпускные клапаны.

Принципиально схема работает следующим образом:

• От вращающегося коленчатого вала через ремень ГРМ движение передается на шестерню распределительного вала;
• Шестерня жестко закреплена на распределительном валу (фиксируется шпонкой и крепится болтом) поэтому вал также приводится в движение;
• Кулачки распределительного вала нажимают на регулировочную шайбу, находящуюся в наружной части днища толкателя.
• Толкатель нажимает клапан, клапан при движении коленчатого вала открывается и закрывается, происходит заполнение рабочей смесью в цилиндрах ДВС, совершается рабочий цикл.

Причиной стука может быть любое звено в газораспределительном механизме. Но есть наиболее часто встречающиеся причины:

1. Большой зазор между кулачком распределительного вала и толкателем;
2. Износ опор распределительного вала;
3. Износ посадочного места в головке блока цилиндров (ГБЦ) под распределительный вал;
4. Сработанная неровная поверхность регулировочной шайбы;
5. Разбивание посадочного места под толкатель в ГБЦ.

Стук клапанов и регулировка — бортжурнал Лада 2107 2011 года на DRIVE2

При покупке авто двигатель стучал клапанами очень жёстко

Дело было к вечеру, и не весь инструмент был. Было решено ехать так. Больше 2500 не крутил. Доехал без происшествий. На следующий день как освободился принялся за регулировку. Первым делом нужно задуматься как крутить коленчатый вал, ключ с карбюраторной классики не подошёл из за широкого шкива кв. Взял у друга головку на 38 под монтировку. защиты поддона у меня не оказалось поэтому кв крутил я шкив, можно крутить на передаче колесом. Идём дальше под капот: 1. Вытаскиваем масленый щуп 2. Выкручивает болт 10мм из крышки гбц который фиксирует воздушную магистраль 3. Откручиваем хомут 8мм от сапуна к воздушной магистрали(сапун сухой это обрадовало) 4. Откручиваем хомут шланг малого контура вентиляции картера двигателя 5. Откручиваем хомут шланга вакумного усилителя от впускного коллектора

Полный размер

6. Отодвигаем всё открученное в сторону для освобождения пространства снятия клапанной крышки 7. Откручиваем 8 гаек 10мм, снимаем их, шайбы и прижимные пластины. 8. Снимаем крышку клапанов(могут возникнуть трудности около моторного щита мешает проводка и топливная магистраль)

Полный размер

Инструмент для регулировки:

Полный размер

Головка 38, вороток, чехол от щупа он была с порядком цилиндров, щуп 0,15, ключ на 17, ключ на 13

9. На шестерне распред вала находим точку втм и подводим её к выступу на крышке распредвала(попутно проверяем натяжку цепи)

10. Можно начинать регулировку. Она производится по определённому порядку вот он:

И первыми у нас идут 8 и 6 клапана. Проверяем щупом зазор(щуп обязательно должен быть широкий 0,15 мм) должен заходить с таким как бы сказать средним усилием. Берём ключ на 17 ослабляем контргайку нижнюю, берём ключ на 13 влево крутить ослаблять, вправо крутить затягивать, выставляем зазор чтоб щуп заходил с лёгким усилием потому что при затяжке контргайки как не держи ключ на 13 выставленный зазор уходит и сильней зажимает щуп.

С первого раза конечно не получится но потом приноровитесь и примерно одинаковое усилие входа щюпа должно быть достигнуто на всех клапанах. 11.Отрегулировали 6 и 8 клапана? нужно крутить кв, у меня не было защиты картера и я крутил спереди воротком и головкой, на сколько крутить? я кручу по зубам шестерни распредвала. (сделал для вас картинку) Первый проворот из втм выставляем на десятый зуб 4 и 7 клапана Второй проворот на 9,5 зубов 1 и 3 клапан Третий проворот на 10 зубов 5 и 2 И четвёртый мы снова в втм проверяем зазоры повторно на всех клапанах. ( чего не сделал я, работал на улице и подзамёрз переделаю по весне)

12. проделав всё это можно собирать всё обратно. видос после:

Заодно почистил крышку гбц

Полный размер

Полный размер

По итогу все клапана были зажаты, а первый впускной наоборот с большим зазором Спасибо всем за внимание!

www.drive2.ru

Почему стучат клапана в двигателе

• Когда двигатель длительное время работает с неисправной газораспределительной системой, это не может не отразиться на его эксплуатационных характеристиках и рабочем ресурсе. В частности, наблюдается повышенный износ всех рабочих узлов, за счет чего двигатель и вовсе может выйти из строя. Автовладелец должен понимать, что для каждой модели автомобиля величина зазоров клапанов индивидуальна, поэтому регулировка на «авось» не принесет желаемого результата.
• Если регулировка зазоров произведена неверно и при этом их величина составляет меньше нормированного значения, клапана при работе будут постоянно зажиматься. Работа клапанов в таких условиях может привести к тому, что со временем они перестанут полностью закрываться. Следствием перебоев в работе газораспределительной системы являются частые перегревы двигателя и снижение компрессии в цилиндрах.
• Если стук клапанов начинает слышаться при прогретом моторе, скорее всего, давление масла в системе не соответствует требуемой норме. В любом случае, во избежание проблем регулировку клапанов следует производить каждые 15-20 тысяч километров пробега.
• Так же стук клапанов или одного клапана на холодную при прогреве двигателя можно слышать при неисправных гидрокомпенсаторах, при прогреве двигателя шум от клапанов как правило уходит, в этом случае с ремонтом еще можно подождать, это не критично, в таком режиме двигатель может еще проработать очень большое время и 10 и 20 тысяч километров

Необходимость замены гидрокомпенсаторов на головке блока наступает когда стук от клапанов проявляется как и на холодном, так и на прогретом двигателе. В данном случае рекомендуется полностью перебрать головку блока (ГБЦ).

Двигатель дымит

Обычно из выхлопной трубы выходит небольшое количество дыма. Однако иногда наступают моменты, когда из вашей шестерки может буквально повалить густой дым

Чтобы понять, в чем проблема, нужно обратить внимание на его цвет

Прозрачный цвет.
Прозрачный или слегка белый дым, который практически незаметен. Это даже не дым, а скорее – пар. Он возникает из за того, что система еще не прогрета. Особенно часто это заметно зимой после того, как автомобиль целую ночь простоял во дворе. В этом нет ничего страшного. После прогрева системы пар практически исчезнет.
Черный цвет.
Выглядит это явление довольно пугающе. Одной из причин может быть обыкновенная перегрузка мотора большим весом. Попробуйте разгрузить багажник, если вы поместили в него что-то особенно тяжелое. Однако чаще всего такой проблемы у владельцев Ваз 2106 не возникает в виду малогабаритности транспортного средства

Поэтому обратите также внимание на то, как протекает процесс смесеобразования. Скорее всего в двигатель поступает слишком много топлива

В результате не только появляется черный дым, но и возрастает расход топлива. Попробуйте поменять воздушный фильтр. Также нужно замерить компрессию. Проверьте, в каком состоянии находятся цилиндры, а также правильно ли работают датчики контроля мотора. Проверьте свечи зажигания – возник ли на них черный налет, что может свидетельствовать о необходимости произвести ремонт двигателя.
Белый цвет.
В отличии от прозрачного дыма, описанного выше, этот дым имеет густой белый оттенок, не исчезает по мере прогревания двигателя. Он свидетельствует о том, что есть неисправность в системе охлаждения. Это верный признак того, что нужно срочно принимать меры, ведь поломка может привести к капитальному ремонту мотора. Проверьте свечи – не возник ли на них налет, подобный тому, что возникает на чайнике из за накипи. Если это произошло, значит в цилиндры попадает вода.
Голубоватый цвет.
Причинами этого явления могут быть разные поломки. Например, можно проверить исправность маслосъемных колпачков. Если они повреждены, то масло может протекать и попадать в неработающий двигатель. Также придется проверить и маслосъемные кольца. Из за их износа масло может течь в цилиндры в излишнем количестве.

Здесь мы перечислили лишь наиболее частые причины возникновения излишков дыма. Если эта информация не помогла, нужно обратиться в сервисный центр.

Как стучат клапана ваз 2109

Признаки неисправности: «стучат» клапана При увеличении теплового зазора между торцом клапана и нажимающего на него рычага появляется неисправность — характерный металлический частый дробный стук со стороны клапанной крышки.

Особенно хорошо стук прослушивается при работе не прогретого двигателя автомобиля на холостом ходу и режиме средних нагрузок. Может иметь место «стук» одного клапана, нескольких клапанов, либо всех сразу.

Причины «стука» клапанов

Почему «стучат» клапана в газораспределительном механизме двигателя автомобиля?

— В первую очередь клапана могут застучать от износа

Со временем изнашиваются торцы клапанов, кулачки распределительного вала, рычаги. Поэтому рекомендуется периодически проводить проверку тепловых зазоров (для каждого двигателя этот период индивидуален). Износ происходит быстрее и «стук» появится раньше при эксплуатации двигателя на некачественном моторном масле и в тяжелых условиях.

— «Стук» клапанов может быть следствием неправильной регулировки тепловых зазоров

— При поломке или осадке пружины одного из клапанов, так же будет «стучать»

— Погнутый клапан будет «стучать»

— При отворачивании контргайки регулировочного болта будет «стук»

Как определить, что «стучат» именно клапана?

Помимо клапанов в двигателе аналогичным частым дробным стуком могут «стучать» направляющие втулки клапанов, распредвал в опорах корпуса, либо момент зажигания выставлен слишком рано, и мы слышим детонацию в камерах сгорания.

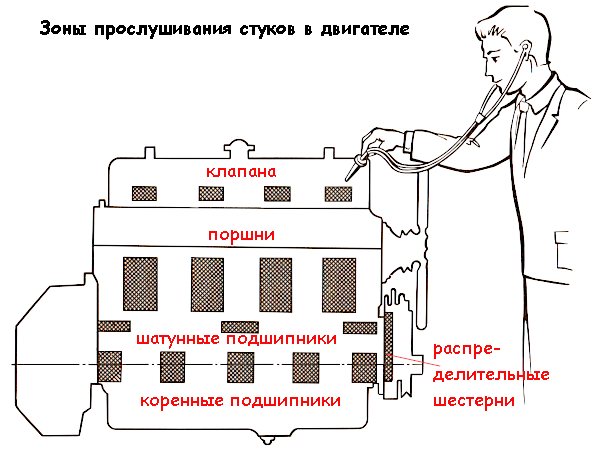

Многие автовладельцы на слух довольно точно определяют неисправность клапанов (стук под клапанной крышкой в большинстве случаев довольно явный и отчетливый). Если возникают сомнения, в том, что «стучат» именно клапана можно провести проверку при помощи стетоскопа. Прикладываем его к клапанной крышке работающего на холостом ходу не прогретого двигателя. Стук клапанов будет слышен отчетливо. Можно даже определить какой клапан стучит больше.

Как устранить «стук» в клапанном механизме двигателя автомобиля?

проверка теплового зазоров в клапанном механизме двигателя k7j 1,4 литра автомобиля Рено Логан

Плюс применение моторного масла, соответствующего данному конкретному двигателю. Например, «Выбираем моторное масло для двигателей автомобилей ВАЗ 2108, 2109, 21099».

Что будет если продолжать ездить со стучащими клапанами?

Снижается наполняемость цилиндров топливом, а так же эффективность удаления газов из камер сгорания. В связи с чем снижается мощность и приемистость двигателя.

Примечания и дополнения

— В зависимости от конструкции газораспределительного механизма двигателя тепловой зазор может регулироваться между кулачком распредвала и рычагом (2101, 2103, 2105, 2106), торцом клапана и коромыслом (Москвич 2140, Логан), подбором регулировочных шайб между кулачком распредвала и толкателем клапана (2108, 21081, 21083).

Еще статьи по клапанному механизму двигателя автомобиля

Звук металлический, при работе на холостых стучит примерно 2-3 раза в секунду переменной громкости вплоть до полного прекращения, стук продолжается 3-4 сек, дальше затихает на секунду-две и по новой, при увеличении оборотов цикл учащается

За последнее время стал чуть громче, раньше особо не заострял внимание. Что может так стучать?

Итак, съездил на регулировку, сказали что зазоры в идеале) послушали двиг, удивились как ровно работает) а на счет стука сказали не переживать, скорее всего стаканы, они же толкатели, но это норма. Так что я чуток успокоился) если кто знает как звук устранить, так уж чтоб наверняка, отпишитесь, буду благодарен)

Как быть, если стучит двигатель на ВАЗ- 2107AutoRemka

Любой двигатель внутреннего сгорания в ходе эксплуатации изнашивается. Связано это с тем, что все его рабочие части находятся в постоянном движении. Проходит какое-то время и в двигателе появляются непонятные стуки и шумы. Многие автомобилисты, услышав неприятный и неизвестный звук из двигателя своего автомобиля, очень сильно расстраиваются, так как считают, что им придется раскошелиться на дорогостоящий капитальный ремонт силовой установки. Поспешу обрадовать таких автомобилистов. Появление какого-то непонятного ударного звука не всегда говорит о надобности серьезного ремонта мотора. В нашей статье мы разберемся в причинах появления стука и выясним что делать, если стучит двигатель на ВАЗ-2107.

Практически 100% автомобилистов связывают появившийся стук в двигателе с клапанами. Ошибиться действительно легко, так как любой стук мотора слышится в его верхней части. Но все дело в том, что двигатель металлический, поэтому стук, даже появившийся в нижней части этого агрегата, равномерно распространяется по всей поверхности. На самом деле причин для появления стука в двигателе ВАЗ-2107 (впрочем, как и в любом другом двигателе) очень много. Мы разберем самые распространенные причины, вызывающие неприятное и пугающее звучание.

Стук шатуна

В первую очередь у двигателя с застучавшим шатуном упадет давление масла. В современных автомобилях практически не ставят датчики, показывающие давление в системе смазки. Зачастую автопроизводители устанавливают контрольную лампочку, загорающуюся при появлении проблем с маслом. Лампочка, конечно, точно не скажет о причине ее загорания, но вы уже насторожитесь и начнете искать проблему. Шатун стучит глухо, с увеличением оборотов двигателя периодичность появления стуков будет возрастать.

Стук в коренных шейках коленчатого вала

Симптомами такого неприятного звука является падение давления в системе и появление глухого металлического стука, который слышно на любых оборотах. Диагностировать эту неисправность можно без разборки мотора. Если вы заливаете в свой двигатель полусинтетическое масло, то вам нужно его поменять на минеральную смазку и тогда шум должен утихнуть.

Если используете минеральное масло, то при замене на полусинтетику громыхающие звуки должны стать сильнее. При выявлении такой проблемы необходимо разобрать силовой агрегат и произвести расточку коленчатого вала под ремонтные вкладыши.

Стук в холодном двигателе

Запустили холодный мотор и услышали стук, но после прогрева все нестандартные звуки пропали. В такой ситуации нет ничего страшного. Такие шумы появляются в изношенных двигателях, где зазоры между сопрягающимися деталями уже превысили допустимые нормы. Как только двигатель нагревается, все его детали расширяются и занимают свои положенные места, а зазоры возвращаются в допустимые пределы. С таким шумом вполне можно ездить, главное, хорошо прогревайте ваш ВАЗ-2107 перед поездкой.

Шум клапанов

Если хорошо прислушаться, то стучит практически любой мотор и этот звук исходит от клапанов. Первым признаком клапанного стука является появление звонкого металлического гула на любых оборотах (от холостых до максимальных оборотов). Биение клапанов может происходить из-за плохой регулировки или износа «постели» распредвала, а может быть, износился сам рокер клапана. Лечение таких симптомов заключается в правильной регулировке клапанов или замене изношенных деталей.

Стук цепи

Цепь ослабевает и начинает болтаться. Металлический звон хорошо слышно на холостых оборотах, как только обороты увеличиваются, он пропадает или становиться еле слышным. Особенно хорошо слышно как стучит цепь, если стоять возле радиатора. Проверить натяжение цепи просто. Нужно заглушить двигатель и ключом покрутить коленвал. Если цепь ослабла, то вы услышите характерное металлическое звучание. Такой стук не страшен, устраняется он натягиванием цепи. Если же эта цепь уже изношена, то лучше ее заменить на новую.

Стук от распредвала

Звук биения распределительного вала постоянный. Отличается от шатунного более звонким звучанием. Определить эту неисправность можно, натянув сильнее цепь. Если звук изменит тональность, то проблема точно в распределительном валу или в посадочной «постели». Иногда этот звук путают с клапанным и отдают машину на регулировку. Однако после регулировки клапанов звук остается. Поэтому, чтобы не тратить лишние деньги, советуем правильно диагностировать проблему.

Если вы решили заменить распредвал на своем ВАЗ-2107, то советуем покупать вместе с распределительным валом еще и постель вала и рокеры. После такой замены ваш двигатель будет работать мягко и вы надолго забудете о каких-то сторонних шумах.

autoremka.ru

Стук шатунных подшипников

Обычно стук шатунных подшипников более резкий, чем стук коренных. Он прослушивается на холостом ходу и при нейтральном положении рычага переключения передач. Стук увеличивается с увеличением частоты вращения коленчатого вала. Чтобы определить, какой из четырех шатунов оказался ущербным, надо по очереди исключать из работы один из цилиндров, снимая провод высокого напряжения со свечи. Причины, порождающие стук шатунных подшипников, очень похожи на предыдущие: неправильный момент зажигания; низкое качество масла; большие зазоры между шейками (теперь шатунными) коленчатого вала и вкладышами; овальность или конусность шатунных шеек; непараллельность осей верхней и нижней головок шатуна. И снова приходится обращаться на станции технического обслуживания, так как двигатель придется разбирать.

Двигатель троит

Все слышали этот слово «троение». Но не каждый до конца понимает, что это слово значит. А ведь этот термин был придуман именно в нашей стране для обозначения распространенной проблемы. Дело в том, что иногда один из цилиндров в моторе начинает давать сбои или полностью прекращает свою работу. Смесь воздуха и топлива в нем либо горит плохо, либо не горит вообще. В итоге остаются только три рабочих цилиндра. Отсюда и слово – «троящий».

Водитель понимает, что возникла эта проблема по тому, как сильно мотор начинает вибрировать. Возникает чувство, что он готов вырваться из своих креплений. При этом автомобиль не двигается с места. Иногда слышны вспышки топлива, которые раздаются хлопками в глушитель.

Если Ваз 2106 троит, на это может быть три причины:

В цилиндр попадает меньше или больше воздуха, чем нужно. Это может быть связано с потерей герметичности воздушной системы. Проверяем, не пропускает ли система где-нибудь воздух. Для этого с помощью компрессора нагнетаем в систему воздух для повышения давления и слушаем, где шипит. Если шипения нет, значит система по-прежнему герметична. Также нужно проверить, не забит ли воздушный фильтр. Возможно, также неисправны заслонки системы подачи воздуха

Особое внимание нужно уделить дроссельной заслонке. В цилиндр поступает больше или меньше топлива, чем необходимо

Проверяется это с помощью измерения давления в топливной системе. При низком давлении нужно искать проблему в топливном насосе и в клапане давления. Если давление нормальное, нужно диагностировать форсунки на загрязнение или на выход из строя. Низкая компрессия. Если причина в этом, то нужно настраиваться на долгий дорогой ремонт. Компрессия снижается или обнуляется в случае прогорания поршня, в случае износа поршневого колеса или неисправности клапана. Для выяснения истинной причины придется полностью разбирать двигатель и производить его дефектовку. Часто приходится делать капитальный ремонт.

Стучат клапана — причины

Причиной «номер один» можно назвать нарушение зазоров между кулачками и рычагами распределительного вала. Происходит это следующим образом — увеличивается зазор между вышеуказанными деталями, после чего кулачок начинает ударять по рокеру, в итоге в моторном отсеке начинают возникать странные звуки похожие на цокот металла о металл. Чем зазор будет больше, тем будет сильнее цокот и в последствии износ. Если все оставить как есть, ничего не предпринимать, то в конечном итоге мотор полностью выйдет из строя, перестанет заводиться и как минимум «потребует» капремонта. Величина зазора между клапанами четко регламентирована производителем силового агрегата, поэтому при малейшем отклонении необходимо выполнить регулировку клапанов учитывая параметры, установленные производителем.

Вторая, не менее распространенная причина, по которой возникает стук — слишком маленький зазор клапанов. Со временем зажатые клапана вообще перестают закрываться, что ведет к перегреву двигателя, падению показателя компрессии, и как следствие — перерасходу топлива. С целью недопущения такого поворота событий клапана рекомендуется регулировать после 10-15 тыс. км. пробега.

Стук клапанов может появляться из-за детонации двигателя. Как вы знаете, детонация — своего рода взрыв, результатом которого является волна, способная сотрясать все детали и узлы ДВС, в том числе и клапана. В результате выходит, что из-за детонации может появляться металлический цокот клапанов, хотя причина будет заключаться отнюдь не в клапанах. Признаки детонации: черный дым из выхлопной, сильная вибрация, падение мощности двигателя.

Распространенное явление, когда клапана стучат «на горячую», имеется ввиду — когда цокотят клапана после прогрева мотора. В данном случае причина может заключаться в повышенных оборотах при низком давлении масла, это может происходить опять-таки из-за увеличившихся зазоров или чрезмерного износа деталей.
