Замена руля lada largus (ваз ларгус)

Возможные неисправности рулевого механизма

Если у руля увеличен свободный ход и слышен стук, то возможно, что нарушено натяжение пружины, изношены карданный шарнир или шаровый шарнир, либо ослаблены крепления болтов. Способами решения проблемы может быть затяжка болтов, замена карданного вала или шарниров.
При тугом вращении руля может причиной неисправности может быть попадание воздуха в гидросистему, повреждение распределителя или уплотнений рулевого механизма, либо износ ремня привода насоса, а так же слабое давление насоса гидроусилителя, либо повреждение шлангов. Возможной мерой устранения неполадок является замена уплотнителя, ремня и других дефектных деталей насоса

Так же не лишним будет восстановление оптимального уровня жидкости, устранение перекручивания шлангов.
В случае, когда не происходит четкого возврата руля в среднее положение, то стоит обратить внимание на такие неисправности как повреждение следующих деталей: клапана регулировки давления, подшипника валика ротора насоса, подшипника шестерни, шланга. Так же может быть изношен уплотнитель или карданный шарнир рулевого вала, либо перекручен шланг

Исправить ситуацию можно с помощью замены подшипника, клапана регулировки давление или иных деталей механизма. Так же может потребоваться замена наконечников рулевых тяг и регулировка натяжения пружины.
Когда в рулевом управлении слышен стук, то это может быть результатом того, что ослабли крепления шаровых шарниров наконечников тяг, или крепления рулевых тяг. Так же стук возникает из-за износа таких деталей как шаровые шарниры, рулевые тяги. Так же может происходить касание шлангов о кузов. Устранить проблему можно путем затягивания креплений, замены изношенных деталей или правильным расположением шлангов.
Когда возникает повышенная шумность, это значит, что в гидросистему попал воздух, мало рабочей жидкости или слабо затянуты болты крепления насоса. Необходимо в таком случае удалить воздух, добавить жидкости, либо затянуть болты.

Подвеска

Замена втулок стабилизатора Lada Largus
Замена задних амортизаторов Lada Ларгус своими руками
Поменять задние пружины Lada Ларгус своими руками
Установка задних стоек Lada Ларгус
Установка заднего ступичного подшипника Лада Largus
Ремонт колеса Лада Ларгус своими руками
Ремонт опорного подшипника Лада Largus
Заменить передние амортизаторы Лада Largus своими руками
Поменять передние пружины Лада Ларгус своими руками
Как заменить передние стойки Lada Ларгус своими руками
Заменить передний ступичный подшипник Lada Largus
Как заменить подшипник задней ступицы Lada Ларгус
Заменить подшипник передней ступицы Lada Largus
Замена резинок стабилизатора Лада Ларгус
Замена сайлентблоков задней балки Lada Ларгус
Поменять сайлентблоки задних рычагов Lada Ларгус своими руками
Установка сайлентблоков передних рычагов Лада Ларгус
Ремонт стоек стабилизатора Lada Largus своими руками
Поменять шаровую опору Лада Largus
Поменять шпильку колеса Лада Largus своими руками
Поменять шпильку на ступице Lada Ларгус

Снятие детали

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

Выставить рулевое колесо, чтобы автомобиль двигался прямо;
Вынуть из замка зажигания ключ, произвести блокировку руля;
Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Набор ключей torx для автомобилей Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется; На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт

Когда будут откручены оба болта, нужно потянуть подушку на себя Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров

Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
Теперь убирается сигнальный провод;

Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
Заменяется подрулевой переключатель поворотов, собираем детали обратно.

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Новые гайки крепления нужно как следует правильно заворачивать, важно верно поставить обивку спинки сиденья, неправильная установка будет мешать правильному срабатыванию подушки. Когда прокладываются жгуты, надо следить, чтобы они не перетирались, не пережимались никакими посторонними деталями. После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует

Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься

После установки сиденья обратно нужно как следует всё проверить, подвигав его взад-вперёд как следует. Жгут проводов боковой подушки безопасности не должен при таких действиях пережиматься.

Замена коленных подушек безопасности может затрудняться тем, что они бывают на защёлках со штырями, которые находятся в неудобном месте. Подобраться к ним может карданный ключ. Извлекаются обе гайки, подушка снимается, выполняется обратный монтаж.

В целом подушки меняются по общему принципу — сперва откручиваются, отделяются все защёлки, болты, штыри, гайки и другие элементы защиты, потом все разбирается, подушка аккуратно снимается, можно собирать обратно.

Необходимый инструмент и порядок выполнения работы по снятию и установке руля

Принцип ремонта ничем не отличается от автомобиля Рено Логан, который является полным аналогом Ларгуса. На примере будет показана работа с водительской подушкой безопасности.

Первым делом отсоединяем клемму «минус» от аккумулятора.

После этого при помощи двух стержней диаметром около 5 мм с внутренней стороны просовываем их в отверстия модуля подушки безопасности. Наглядно одно из отверстий показано на фото ниже:

После чего прилагаем небольшое усилие, и одновременно аккуратно отводим модуль вверх и отсоединяем провод питания, который наглядно показан на фото:

Когда штекер отсоединен, можно отворачивать болт крепления руля при помощи специальной биты с профилем TORX T50, но не до конца. Затем с внутренней стороны пытаемся сбить руль со шлицов, и после этого уже окончательно откручиваем болт крепления.

И теперь можно без проблем снять руль и проводить все необходимые операции. Установка проходит в обратной последовательности.

Столь популярный и востребованный автомобиль как Лада Ларгус, оснащен рулевым механизмом, который представляет собой шестерню-рейку и гидроусилителем. Закреплен данный механизм Ларгуса на подрамнике передней подвески и монтирован к ней двумя болтами.

Этапы демонтажа рулевого механизма Лада Ларгус

Принцип работы механизма заключается в том, что рабочая жидкость под давлением поступает в распределительный клапанный механизм. При повороте руля механизм соединяет две полости, и давление жидкости помогает минимизировать усилие водителя. В случае неисправности системы усилителя водитель сможет управлять автомобилем, но ему будет уже более тяжело вращать руль.

Рулевой механизм Лады

Возможные неисправности рулевого механизма

Приведем пример некоторых причин выхода из строя рулевого механизма Ларгуса и возможные варианты их устранения:

Если у руля увеличен свободный ход и слышен стук, то возможно, что нарушено натяжение пружины, изношены карданный шарнир или шаровый шарнир, либо ослаблены крепления болтов.Способами решения проблемы может быть затяжка болтов, замена карданного вала или шарниров.

На видео — возможные неисправности рулевой рейки:

Демонтаж рулевой колонки

Жизнь автовладельца порой непредсказуема и, важно знать, хотя бы теоретически, как снять и установить обратно ту, или иную деталь машины. Рассмотрим, как осуществляется демонтаж рулевой колонки

Для этого процесса понадобятся такие инструменты, как монтажная пластиковая лопатка, торцевая головка на «13», ключи TORX T50 и T20, пассатижи и плоская отвертка.

Снятие рулевой колонки осуществляется поэтапно:

Изначально от клеммы аккумулятора («минус») отсоединяется провод.
Далее необходимо снять само рулевое колесо.
После нужно снять кожух и подрулевые переключатели.
Потом выворачиваются винты, закрепляющие рукоятки механизма и демонтируются рукоятки.
Потом снимается панель приборов.
Далее следует сжать фиксатор, удерживающий колодки и отсоединить от блока колодку.
Затем антенну иммобилизатора необходимо снять с замка.
После этого отжать фиксатор отверткой и снять сам блок.
Потом сдвинуть фиксатор колодки жгута проводов замка зажигания и разъединить колодку.
Затем необходимо открутить гайку и извлечь болт.
Далее нужно сдвинуть вилку карданного шарнира с наконечника вала-шестерни.
После следует вывернуть из крепления рулевой колонки к каркасу приборной панели четыре болта и снять саму рулевую колонку.
Если обнаружилось, что крестовины вала рулевой колонки изношены, то придется произвести полную замену вала, так как данный узел не разборной.

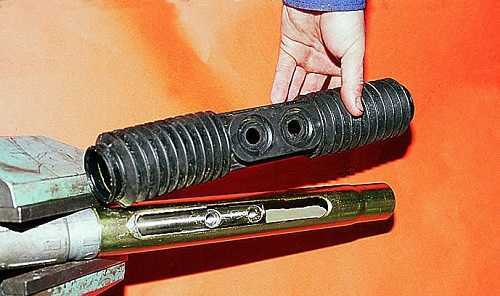

Демонтаж рулевого механизма

Монтаж рулевой колонки осуществляется строго в обратном порядке. Рекомендуется при его сборке заменить болты крепления руля новыми элементами.

Инструкция по демонтажу руля с Лады Гранта

Первым делом отключается клемма со знаком минус с аккумулятора. После этого необходимо подождать не менее десяти минут, пока полностью не разрядится конденсатор активатора подушки безопасности.

Примечание: ждать минимум 10 минут следует обязательно, иначе есть вероятность «получить в лоб» после ее срабатывания.

Вторым шагом отсоединяем подушку, расщелкнув два зажима на пружинных фиксаторах, которые ее удерживают. Чтобы их сжать, на руле по обе его стороны располагаются два отверстия (если руль снимается первый раз, то они будут «закрыты» своего рода заглушками).
Далее, если таковые имеются, их необходимо аккуратно проткнуть, например, крестовой отверткой.
Затем, опять же, плоскую отвертку нужно просунуть в отверстие пломбы и нащупать подпружинный упор.
После одной рукой нужно сдавить фиксатор, а другой сбоку вытягивать подушку безопасности на себя до того, как услышится щелчок. Теперь отвертку можно отпустить, и если подушка не возвращается в исходное положение, значит, защелка открепилась.
Теперь аналогичным образом необходимо вытянуть ее с другой стороны, при этом поддерживая противоположную отсоединенную сторону, чтобы она опять не защелкнулась.
Далее вынимаются дополнительные крепежи подушки, расположенные внизу. Держатся они достаточно крепко, поэтому извлечь их можно, только крепко взяв подушку и потянув ее снизу на себя.

После того как подушка отсоединена от креплений, ее можно отодвинуть от рулевого колеса.
Далее необходимо открепить 2 провода звукового сигнала, после чего ножом или плоской отверткой поддевается фиксатор небольшого размера (желтого цвета), который находится на оранжевом разъеме подушки, после чего он «отойдет» немного вперед.
Теперь снимается разъем, и подушка откладывается в сторону.
Также необходимо помнить о правильном расположении руля при его обратной установке. Для этого маркером или цветным карандашом на валу нужно сделать метку непосредственно напротив стрелки.

Далее все действия необходимо выполнять четко и строго последовательно, чтобы не повредить фиксатор блока подрулевых переключателей либо сам блок.

Воротком на 24 необходимо ослабить гайку руля, но откручивать ее полностью не нужно, пусть останется вкрученной на несколько винтиков.
Далее необходимо отсоединить руль, потянув его на себя. При этом он должен упереться в гайку.
Теперь нужно выровнять колеса Гранты и установить руль прямо.
Затем следует вынуть из специального углубления фиксатор и, совместив отметки, вставить его в блок подрулевых переключателей.
Только после того, как руль точно будет зафиксирован, можно открутить гайку полностью.

Примечание: необходимо следить, чтобы не сдвинуть руль с красным фиксатором, в таком случае он его вывернет с корнями блока подрулевых переключателей.

Далее руль вынимается, при этом пропуская проводку через зазор.

Сборка осуществляется в обратном порядке, соблюдая последовательность.

На этом все! Как вы сами убедились в том, чтобы своими руками снять руль с автомобиля Лада Гранта, нет ничего сложного.

Надеемся, что наша статья была для вас полезной!

ТО-3

На этом этапе обслуживания перечень, как предписывает регламент ТО, ограничен заменой смазки в моторе. Осуществляется такой сервис спустя 45-тысячный пробег. Некоторыми дилерами выдвигается предложение именно во время ТО-3 заменить колодки тормозов и свечи зажигания. Данное обстоятельство актуально для такой категории владельцев, которые обратились за третьим этапом обслуживания в теплое время.

Хоть производитель отрицательно относится к «сдвигам» сроков выполнения работ, однако лишить владельца гарантии не посмеет. Здесь рекомендуется настаивать на выполнении всего перечня регламентных работ и в сроки, которые утверждены непосредственно изготовителем авто.

Также во время данного этапа обслуживания возможен рост непредвиденных поломок. Если ранее автомобиль «страдал» чрезмерным износом дисков тормозных узлов, то на этот раз без замены точно не обойтись.

Может иметь место ситуация с неисправностью масляного контура в моторе. Это проявляет себя в виде протечек жидкости сквозь уплотнения валов. Данная проблема подлежит немедленной ликвидации во время этапа обслуживания.

Высока вероятность поломок дверных датчиков. Здесь дилер соглашается на гарантийное устранение поломки, однако может обвинить владельца в причинении вреда этому узлу путем зажатия крупного предмета между дверной картой и кузовной панелью.

Цена на ТО-3 идентична стоимости первичного обслуживания, то есть 2,4 – 2,5 тыс. руб., а вот ТО 2 стоимость дороже.

Особенности устройства гидроусилителя Лады

Рулевой механизм Ларгуса обычный, реечного типа. Устроен по принципу передвижения шестерни по рейке, но для облегчения прилагаемого давления на рулевое колесо используется гидравлический усилитель. Подобный механизм распространен на большинстве легковых автомобилей. Объясняется это просто: конструкция состоит из минимума деталей, КПД у ГУР высокое. Несмотря на свою надежность, рулевой механизм с гидроусилителем не выдерживает постоянного передвижения по ухабам и неровностям дорожного покрытия, отсюда и частое возникновение вибраций.

На ГУР Лады Ларгус устанавливается насос с лопастями, с помощью которых осуществляется возможность движения масла в системе ГУР. Лопастной насос находится на двигателе, где закреплен на кронштейне и встроен в привод ГРМ, т. е. в движение лопасти насоса приводятся поликлиновым ремнём привода коленвала. Это значит, нужно своевременно подтягивать ремень генератора, хотя для этого есть специальный ролик-натяжитель.

Привод рулевого механизма конструктивно имеет две рулевые тяги, соединённые с рычагами поворотных кулаков подвески спереди при помощи шарнирных соединений. В отличие от других моделей ВАЗ, на Ларгусе есть подрамник, на котором и закреплена рулевая рейка с ГУР в пыльнике (на всех остальных моделях ВАЗ рулевой механизм закреплён на щитке моторного отсека).

Во время запуска силовой установки масло в системе ГУР Ларгуса из бачка посредством создаваемого насосом давления движется к клапану распределения. При повороте колеса в ту или иную сторону при помощи этого клапана соединяется одна из полостей ГУР с трубками, а другая с трубопроводом высокого давления. Поршень гидроусилителя соединен с рулевой рейкой, приводит в движение шестерню, в результате чего начинает двигаться и рейка. Движение рейки вправо или влево заставляет поворачиваться поворотные кулаки, так осуществляется поворот направо или налево.

Заводское масло и правила выбора

Так как Лада Ларгус – это фактически аналог Рено Логан, для этого автомобиля подходит масло ГУР с французской модели. В свою очередь это подтверждает и производитель Ларгус.

Что рекомендуется использовать для замены жидкости в ГУР на Ладе Ларгус

Условия

Марка

Кроме этих марок рабочей жидкости ГУР, производитель рекомендует некоторые аналоги, которые по своим характеристикам максимально приближены к оригиналу:

Mobil ATF 220 или 320;
Castrol ATF D2 или D3;
Liqui Moly ATF 1100.

Результатом таких смешиваний станет вспенивание масла и, как следствие, выход из строя ГУР. Для замены необходимо использовать полный объем рабочей жидкости. Только соблюдение таких простых правил и рекомендаций по контролю уровня масла и выбору нужной марки в конечном итоге приведут к стабильной работе всей системы рулевого управления в целом. Так можно сэкономить деньги на дорогостоящий ремонт, а также значительно снизить риск попадания в ДТП из-за неисправного рулевого механизма.

Меры безопасности при обращении со снятой подушкой

запрещается разборка корпуса подушки безопасности;
нельзя допускать попадания на неё различных жидкостей (воды, ГСМ);
следует исключить факты падения и ударов по корпусу подушки безопасности;
не подвергать воздействию тепла.

Установка подушки происходит аналогично порядку снятия.

Благодаря таким, казалось бы простым шагам, действуя строго по инструкции можно своими руками, деактивировать и снять

такое технически сложное устройство как подушкабезопасности .

Оценка статьи:

Как снять подушку безопасности на ларгусеСсылка на основную публикацию

Похожие публикации

Как сбросить ошибки на ваз 2110 вручную

Возможные неисправности рулевого механизма

При тугом вращении руля может причиной неисправности может быть попадание воздуха в гидросистему, повреждение распределителя или уплотнений рулевого механизма, либо износ ремня привода насоса, а так же слабое давление насоса гидроусилителя, либо повреждение шлангов. Возможной мерой устранения неполадок является замена уплотнителя, ремня и других дефектных деталей насоса

Так же не лишним будет восстановление оптимального уровня жидкости, устранение перекручивания шлангов.

В случае, когда не происходит четкого возврата руля в среднее положение, то стоит обратить внимание на такие неисправности как повреждение следующих деталей: клапана регулировки давления, подшипника валика ротора насоса, подшипника шестерни, шланга. Так же может быть изношен уплотнитель или карданный шарнир рулевого вала, либо перекручен шланг

Когда в рулевом управлении слышен стук, то это может быть результатом того, что ослабли крепления шаровых шарниров наконечников тяг, или крепления рулевых тяг. Так же стук возникает из-за износа таких деталей как шаровые шарниры, рулевые тяги. Так же может происходить касание шлангов о кузов. Устранить проблему можно путем затягивания креплений, замены изношенных деталей или правильным расположением шлангов.

Когда возникает повышенная шумность, это значит, что в гидросистему попал воздух, мало рабочей жидкости или слабо затянуты болты крепления насоса. Необходимо в таком случае удалить воздух, добавить жидкости, либо затянуть болты.

ТО-4

На этот этап сервиса приходится самый серьезный перечень работ. Здесь выполняют ремонтные процедуры, аналогичные первым трем этапам ТО. Замена будет касаться:

свечей;
масла с фильтром;
воздушного фильтра;
колодок;
приводного ремня навесного оборудования мотора в комплексе с роликом.

Дополнительно будет выполнена ревизия барабанных тормозных узлов кормы, сделана очистка кондиционера с попутной диагностикой системы.

Также распространенной проблемой, заботящей владельцев LADA Largus при преодолении 60-тысячного рубежа в плане пробега, является нестабильность оборотов мотора в холостом режиме. Зачастую это устраняется посредством компьютерного вмешательства в бортовой контроллер.

Распространенной неисправностью является поломка стопорящего рулевой вал устройства, которое также подвергают замене по программе очередного ТО.

Если владелец пренебрегал регулировкой углов колес, то к такому пробегу могут попроситься на замену покрышки колес. По стоимости ТО-4 не сильно «вырывается» в лидеры, поскольку суммы достаточно демократичные: 3,5-4,2 тыс. руб.

Необходимый инструмент и порядок выполнения работы по снятию и установке руля

Первым делом отсоединяем клемму «минус» от аккумулятора.

Конструктивные особенности

Первоначально колонка рулевой системы имела вид вала с определенным числом соединений шарнирного типа (последние закрываются пыльниками). Со временем конструкция колонок совершенствовалась, но в большей части она так и осталась неизменной. В основе узла следующие детали:

Рулевой вал.
Кожух крепежа выключателя зажигания.
Корпус.
Монтажная втулка.
Контакты.
Элементы фиксации — болты, пружинки, шайбы и прочие.

Многие интересуются, сколько по времени потребуется на ремонт или замену неисправной колонки. Здесь все зависит от знания конструктивных особенностей системы, наличия под рукой деталей под замену и инструментов.

Основа колонки — вал рулевого колеса, который спрятан в корпусе. Его задача заключается в передаче вращения к механизму поворотного типа. Сколько вращений сделано рулем, столько оборотов делает и сам вал. Благодаря этому движению, передние колеса поворачиваются в нужном направлении.

При изготовлении рулевого вала применяется сталь, что обеспечивает максимальный ресурс узла и упрощает процесс обслуживания. При этом задача рулевой колонки не столько управляющая, сколько вспомогательная. Именно на ней размещены различные переключатели, выключатели, указатели поворотников, блокировки и прочие механизмы.

На современных авто рулевые колонки в дополнение оборудуются энергопоглощающими изделиями. В случае столкновения с другим транспортным средством или стационарным препятствием рулевая колонка деформируется и складывается. Благодаря этому, снижается риск получения травмы. Это весьма актуально. Достаточно вспомнить, сколько случаев известно истории, когда именно колонка становилась причиной смертельной травмы. Сегодня же эти риски сведены к минимуму.

Для правильной работы механизма ключевое значение имеет своевременность ремонта и замены неисправных деталей

При этом важно правильно протягивать болты, винты и гайки (рекомендуемый момент должен соблюдаться). Кроме того, в рулевой колонке Рено предусмотрено блокирующее руль устройство, что должно быть учтено в процессе демонтажа

Многие интересуются, сколько может весить рассматриваемый рулевой механизм. Если брать стандартную комплектацию, то этот параметр составляет около 8 килограмм. При этом на других моделях этот параметр может быть иным.
