Замена подшипника передней ступицы lada largus / лада ларгус

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Какой взять инструмент?

Рекомендуем приступать к ремонтному процессу только после полного «вооружения» ниже обозначенным инструментом.

Желательно подъемник, а в его отсутствие подойдет и подкаткой домкрат.
Удлиненный вороток, в придачу к которому запасаемся торцовыми головками.
Обычный ключевой набор с типоразмерами: «10» — «22».
Отвертки: «Торкс» и обыкновенные.
Пресс, но, если он недоступен, пользуемся тисками, обладающими плоскими губками.
Пассатижи или иное приспособление, позволяющее извлечь шплинты.
Молотки.
Оправки для извлечения и запрессовки подшипников.
Средство для демонтажа и установки стопорных колец.

Замена подшипника передней ступицы лада ларгус

Необходима замена подшипника передней ступицы на Лада Ларгус? Не знаете, как сделать это самостоятельно? В действительности, это не такая уж непосильная задача, как может показаться. Достаточно иметь под рукой минимум инструментов и следовать инструкции, ознакомиться с которой можно в нашей статье.

Что такое ступичный подшипник

Ступичный подшипник – наиважнейший элемент, без которого колесо не смогло бы крутиться. Деталь производится из высокопрочных, качественных материалов, отличающихся повышенной износостойкостью.

Подшипник испытывает огромные нагрузки и может выйти из строя от неправильной эксплуатации транспортного средства или от большого пробега.

Важность своевременной замены подшипника заключается в том, что именно от этой детали может зависеть безопасность всех, находящихся в автомобиле. Чтобы избежать аварии, менять деталь нужно обязательно, при первых признаках поломки

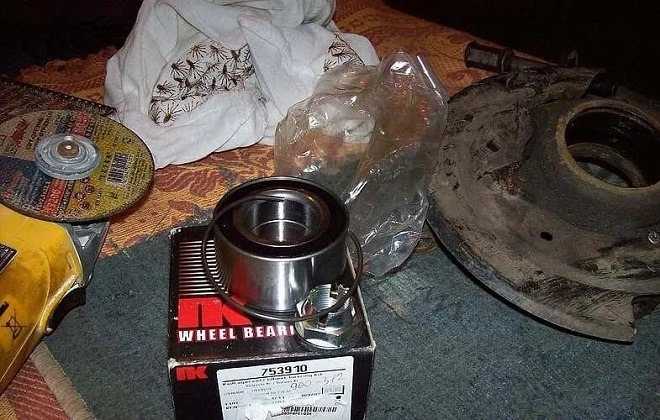

Так выглядит подшипник передней ступицы Лада Ларгус

Причины выхода подшипника из строя

Чтобы поломать или разбить подшипник, необходимо приложить немало усилий. Узел считается довольно прочной деталью ступицы, и выходит из строя одним из последних. Первыми «убиваются» навесные части, резиновые втулки, стойки и другие элементы, но именно от подшипника зависит целостность всей конструкции.

Причин поломки этого узла несколько:

Большой пробег. Неисправность может возникнуть после 60 – 110 тыс. км (для каждого автомобиля эта цифра индивидуальна). О том, что подшипник необходимо менять, можно определить по характерному «хрусту», знакомому практически всем автолюбителям.
Нарушение герметичности. Смазка подшипника закрывается резиновыми или пластмассовыми кожухами, которые могут прийти в негодность. В таком случае целостность детали нарушается, возникает гул, который служит сигналом к срочной замене узла.
Неаккуратная езда. Регулярные поездки на большой скорости по грунтовым и сильно разбитым дорогам могут способствовать износу подшипника.
Некачественная запрессовка.
Деталь слишком перетянули во время предыдущей замены.

Симптоматика поломки подшипника

Определить поломку подшипника со 100% уверенностью можно по некоторым признакам:

звуку «сухого» хруста, который хорошо слышится в салоне во время движения;
нарастающая вибрация в рулевом колесе и кузове;
автомобиль тянет в ту или иную сторону, как будто проблемы возникли в сход-развале.

Подготовка к замене детали

Для проведения процедуры понадобятся следующие инструменты: два ключа «на шестнадцать» (марки Т40, ТОRХ ТЗО), молоток, ключ для колесных болтов и два съемника, предназначенные для стопорных колец и для подшипников. Работы проводятся на эстакаде или смотровой канаве с обязательным соблюдением мер безопасности (надежно фиксируем автомобиль).

Renault Logan серый 1,6 › Logbook › замена переднего подшипника ступицы с АБС, подводный камень DF063 (много букв)

Здравствуйте и всем добра! Сегодня пойдет речь не о самой замене (фото отчет позже), а проблеме с которой столкнулся. В общем все по порядку:— в этом году после активных поездок по бездорожью наших дорог и полей во время дельта отдыха накрылся, точнее завыл и появился люфт в переднем правом подшипнике ступицы.— Как собственно заменить сам подшипник полно информации и в инете и тем более уж на сайте DRIVE2. Вот к примеру один из роликов

В процессе замены на мой взгляд самое сложное найти пресс для запрессовки нового подшипника, все остальное можно сделать так сказать на «коленях», а вот выбрать нужный подшипник оказалось сложнее. И вопрос стоит не в оригинале или аналоге, дешевле или дороже, а…— По отработанной схеме пришел в магазин нашего города и заказал по VIN подшипник. Замена заняла около 1,5 часов со всеми перекурами. Все было бы хорошо если бы не одно, но. На трассе при скорости свыше 90км/ч загоралась лампочка абс и стояночного тормоза, одновременно. Достаточно было включить/выключить зажигание, лампочки гасли, пока опять не достигал 90км/ч. Так как мой хороший знакомый автоэлектрик Алексей был занят, обратился к другому диагносту, в итоге больше вопросов чем ответов, прописывалась ошибка левого датчика абс(хотя в левую сторону даже не лез).После того как за дело взялся Алексей выяснилось, что перевод ошибки сканера не верен. В оригинале ошибка DF063 звучит так — несоответствие согласования скорости колес. И как всегда инет нам в помощь. В общем и по короче ))) оказалось, что на логанах с абс есть два вида подшипника, разница в них только в количестве меток на магнитной ленте. На этот подводный камень я и напоролся, на каждые десять км/ч правое колесо показывало больше на на 3км/ч и к 90км/ч получалась внушительная разница, поэтому и выскакивала ошибка по абс. Только до сих пор не понятно почему еще и лампоска стояночного тормоза загоралась.— в итоге новы подшипник, замена и все в норме.Всем добра кто выдержал такое количества текста))) и терпения кто не выдержал ))) Короче говоря до встречи и ровных вам дорог!PS видеоролик по меткам, у себя считал в ручную, благо не выкинул умерший подшипник и он старого образца(на их видно) и метки было видно

Артикул подшипника

Загорелась лампочка АБС – причины и что можно самому проверить. Советы простым автовладельцам

Современные автомобили оснащены электронными помощниками. Одним из них является система ABS . Если горит лампочка АБС на приборной панели, значит, есть неисправности в одном из элементов этой системы. Она не будет работать, при экстренном торможении, колеса вашего автомобиля заблокируются. Это чревато попаданием машины в занос, не получится объехать препятствие на заблокированных колесах – ДТП. Поэтому, работоспособность этой системы важна для вашей безопасности.

Рассмотрим причины горения лампочки АБС и что может проверить обычный автовладелец самостоятельно, не прибегая к помощи автосервисов и специального оборудования. А проблема может быть банальной, решить которую можно у себя в гараже.

Попадание воды в контакты блока управления АБС

Находим под капотом блок управления системой. Он обычно выглядит как прямоугольный железный ящик с несколькими металлическими трубками. Их может быть пять или четыре штуки. Это блок антиблокировочной системы. К нему подключается разъём питания и контроля – большой штекер, он один подходит к корпусу, не перепутаете.

Отсоединяем минусовую клемму аккумулятора и отключаем этот разъем от блока управления АБС. Проверяем на его контактах наличие влаги или механических повреждений. Были случаи, когда они отгнивали, разрушались от старости и воды, несмотря на влагозащитный кожух разъема. Он может быть поврежденным, так вода проникает внутрь.

Если обнаружите внутри влагу – продуйте и просушите штекер, контакты как на нем самом, так и на блоке управления. Если есть видимые повреждения контактов штекера – только его замена, если на контактах ЭБУ АБС – то обращаться к специалистам, которые смогут заменить разъем.

Блок предохранителей

Это самое простое, что может проверить самостоятельно простой водитель, если загорится лампочка ABS. Их желательно проверять в первую очередь – это проще всего. Вытираем руки и лезем под капот, ищем монтажный блок – пластиковая коробка с предохранителями и реле.

Открываем её, переворачиваем верхнюю крышку. На ней, обычно, написаны, где и какие предохранители находятся в блоке. Находим надпись «АБС» («ABS») и по схеме ищем предохранитель, который отвечает за эту систему.

Проверяем предохранитель. Обычно в монтажном блоке должны находится запасные предохранители, если машины совсем новая. Если таких нет, то можно воспользоваться соседним предохранителем. Например, вынуть из гнезда включения вентилятора, клаксона, или других, менее важных систем, которые точно работали. И вставить вместо старого предохранителя АБС.

Грязь и снег

Далее проверка немного усложняется. Датчики находятся на ступицах колес. Между ними и шестерней, её еще называют кольцом АБС, может налипнуть снег или грязь. Они перестают считывать скорость вращения, загорается ошибка ABS.

Пошаговая замена ступичного подшипника Ларгус: первый шаг

В первую очередь подготовьте смотровую яму, или подъёмник, если он у вас нет. Если нет ни того, ни другого, выполнить всю работу не получится. После того, как рабочее место организовано, а под рукой имеется весь необходимый инструмент, можно переходить к основной части:

Устанавливаем под колесо опору, с которого будет сыматься подшипник ступицы
Откручиваем гайку подшипника ступицы Ларгус
Она затянута сильно, поэтому, без помощника не обойтись
Необходимо зажать педаль тормоза, и откручивать гайку
Вывешиваем и снимаем колесо
Если есть датчик скорости переднего колеса, то снимаем
Дальше демонтируем тормозной диск
Снимаем щиток путем освобождения креплений с помощью Torx

На это первый этап работы можно считать завершенным. Но, дальше — самое сложное. Дальше от поворотного кулака необходимо отсоединить рулевую тягу, вывести палец шаровой опоры и отсоединить амортизаторную стойку.

Подшипник передней ступицы (замена) Lada Largus / Лада Ларгус

Двухрядный подшипник передней ступицы (на фото, детали одного ряда подшипника извлечены из наружного кольца подшипника): 1 – наружное кольцо подшипника; 2 – внутреннее кольцо подшипника; 3 – сепаратор с шариками; 4 – сальник; 5 – защитная шайба

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять переднее колесо

— снять датчик скорости вращения переднего колеса;

— отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески;

— снять тормозной диск переднего тормоза;

— снять кожух тормозного диска переднего тормоза.

Отсоединить наконечник рулевой тяги от рычага поворотного кулака

Снять поворотный кулак.

Рисунок 3-1 — Выпрессовка ступицы переднего колеса:

1 — оправка наружным диаметром 36,5 мм для выпрессовки ступицы;

2 — поворотный кулак;

3 — плита опорная;

4 — подшипник ступицы переднего колеса;

5 — ступица переднего колеса

Установить на стол пресса опорную плиту 3, рисунок 3-1, установить на плиту поворотный кулак 2, установить на ступицу оправку 1 с наружным диаметром 36,5 мм и выпрессовать ступицу 5 из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский

), оправка наружным диаметром 36,5 мм для выпрессовки ступицы — самоизготовление, плита опорная — самоизготовление).

Извлечь из поворотного кулака стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. «Stahlwille»).

Спрессовать со ступицы внутреннюю обойму подшипника (комплект съемников типа 71 03 00 00 и 71 04 00 00 ф. «Stahlwille»).

Рисунок 3-2 — Выпрессовка наружной обоймы подшипника ступицы переднего колеса из поворотного кулака:

1 — оправка наружным диаметром 65 мм для выпрессовки наружной обоймы подшипника ступицы переднего колеса;

2 — поворотный кулак;

3 — внутренняя обойма подшипника; 4-упор

Установить на стол пресса упор 4, рисунок 3-2, установить на упор поворотный кулак 2, установить на внутреннюю обойму 3 подшипника оправку 1 с наружным диаметром 65 мм и выпрессовать наружное кольцо подшипника из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский ), оправка наружным диаметром 65 мм для выпрессовки наружного кольца подшипника — самоизготовление, упор — самоизготовление).

Установка

Внимание. Перед сборкой сопрягаемые поверхности поворотного кулака, ступицы переднего колеса и подшипника очистить

Внимание. Перед сборкой проверить посадочные поверхности поворотного кулака и ступицы переднего колеса, дефектные детали заменить

Внимание. При запрессовке подшипника в поворотный кулак усилие запрессовки прикладывать к наружной обойме подшипника

Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.

Установить на стол пресса упор 4, рисунок 3-3, установить на упор поворотный кулак 3 и запрессовать подшипник, установив на наружную обойму 2 подшипника оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский ), оправка наружным диаметром 65 мм для запрессовки подшипника — самоизготовление, упор — самоизготовление).

Установить в проточку кулака стопорное кольцо (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. «Stahlwille»).

Рисунок 3-3 — Запрессовка подшипника ступицы переднего колеса в поворотный кулак:

1 — оправка наружным диаметром 70 мм для запрессовки подшипника ступицы переднего колеса;

2 — наружная обойма подшипника;

3 — поворотный кулак;

4 — упор

Рисунок 3-4 — Запрессовка ступицы переднего колеса:

1 — поворотный кулак;

2 — оправка наружным диаметром 50 мм для запрессовки ступицы переднего колеса;

3 — внутренняя обойма подшипника;

4 — ступица переднего колеса;

5 — упор

Установить на стол пресса упор 5, рисунок 3-4, установить на упор ступицу 4 переднего колеса и напрессовать кулак 1 с подшипником в сборе на ступицу, установив на внутреннюю обойму 3 подшипника оправку 2 наружным диаметром 50 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский ), оправка наружным диаметром 50 мм для запрессовки — самоизготовление, упор — самоизготовле-

Установить поворотный кулак на автомобиль.

Подсоединить наконечник рулевой тяги к рычагу поворотного кулака

— установить кожух тормозного диска переднего тормоза;

— установить тормозной диск переднего тормоза;

— установить передний тормоз в сборе;

— установить датчик скорости вращения переднего колеса.

Установить переднее колесо

Нажать на педаль тормоза 2-3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.

Проверить и при необходимости отрегулировать углы установки передних колес

largus-mcv.ru

Профессиональный ремонт ходовой системы

Так как ходовая система транспортного средства подвергается сильной механической нагрузке, при малейших признаках неисправности подшипников обратитесь за помощью к опытному мастеру. Исполнители Юду проведут тщательную диагностику узлов, выявят причину поломки и оперативно её устранят, выполнив установку новых комплектующих.

Замена ступичных подшипников может потребоваться при обнаружении следующих признаков неисправности автомобиля:

посторонние звуки в районе колес
возникновение люфта в подшипниках
свободный ход колес

Ремонт ходовой части автомобиля чаще всего связан с заменой задней и передней ступицы, подвески, подшипников, амортизаторов, пружин и прочих элементов. У исполнителей YouDo всегда в наличии оригинальные запчасти и необходимое оборудование, поэтому замена подвески, амортизаторов, подшипников, передних и задних ступиц будет выполнена быстро и на высоком профессиональном уровне.

Lada Largus LarGosha › Logbook › Ступичный подшипник — проблема с АБС

Зашумел передний правый ступичный подшипник. Посерфил в инете и быстро нашел номер оригинала рено с АБС: 7701207677. Заказал. Цена 1150 р. В оригинальной упаковке Рено пришел подшипник SNR XGB41140, что в общем-то всем известно.

Один нюанс. Судя по постам драйвовчан ранее номер этого подшипника от SNR был XGB41140R00. Сейчас, как видно на фото, R00 в артикуле отсутствует.

В общем подшипник мне поменяли на СТО. И, …ять, загорелась лампа неисправности АБС на приборке. Загорелась сразу, когда поехал. И горит практически постоянно. Иногда тухнет. Изредка (при несильном торможении на малой скорости и при потухшей лампочке на приборке) пытается сработать АБС. Срабатывает криво с каким-то нетипичным треском и машину уводит в сторону. В общем ездить стало страшно. Хорошо хоть такие сработки АБС достаточно редки (раз в пару дней).

Пытался разобраться. Пока безуспешно. СТО-шники, менявшие подшипник — разводят руками. На другом СТО подключили к компу — ошибка «несоответствие согласования скорости колес». Выяснил, что в подшипнике с АБС стоит специальная магнитная лента, со встроенными магнитными метками, по которым датчик АБС определяет скорость вращения колеса. На подшипниках логанов до 2007 года было кажется 44 метки, на последующих — 48

При заказе важно не перепутать. Но на заказанном мной подшипнике должно быть 48 меток

Посчитал метки на старом подшипнике — вот его фото.

Их около 98 (возможна погрешность пару меток из-за спешки). В инете пишут, что цифру нужно делить на два — тогда получается 49. С учетом погрешности мой старый подшипник на 48 меток. В общем купил я тот, что надо.Да и как пишут коллеги по несчастью если бы это был другой пшп (с 44 метками), то проблема проявлялась бы на скорости больше 80 км/ч.

Кстати кто знает это нормально что на старом пшб так хорошо видны метки? Но новом их не видно.

Сегодня сам снял колесо и посмотрел на датчик АБС. Возможно проблема вот в чем.

С новым пшб продается новое кольцо с разъемом-креплением для датчика.

Кольцо мне поменяли, но датчик в нем болтается по вертикали и легко выдергивается при незначительном усилии. Подгибал скобу разъема — все равно крепко не держится. На втором колесе такого люфта у датчика нет. У меня уже есть и второй такой же новый подшипник с кольцом (взял про запас) и я сравнил разъемы на старом и новом кольце. Фото не сделал, но если смотреть со стороны разъема, то картина такая

То есть форма в разъеме на новом кольце трапецевидная, а не прямоугольная как на старом кольце и прямоугольный датчик в него плотно не садится. «Усики» скобы не могут жестко прижать датчик, который не закреплен нормально в посадочном месте. Из за этого, возможно, неправильно считывается скорость вращения подшипника.

Но это мои предположения. Чтоб их подтвердить надо перепрессовать пшп и поменять кольцо.

Кто-нибудь сталкивался с таким? Подскажите?

Всем удачи и четкого АБС.

Добавил пару фото старого и нового кольца с разъемом.

P.S. Был на СТО, хотел поменять кольцо, но СТО-шники сказали, что в результате распресовки подшипник рассыпется и его придется менять, чего делать не стал. Выяснили еще, что датчик не входит по длине в посадочное место, т.е. оно чуть короче, чем на старом кольце, потому датчик не фиксируется верхней скобой кольца. Плюс металл на новом кольце слишком мягкий, нормально не прижмешь датчик скобой.

Короче проблему не решили. Лампа АВС на приборе так и горит. Правда теперь вообще не тухнет и АБС перестал работать совсем.

Операции по снятию подшипника ступицы Лада Ларгус

Рекомендуем заменять подшипники обеих ступиц передних колес одновременно.

1. Снимите поворотный кулак (см. Снятие и установка поворотного кулака Лада Ларгус). 2. Зажмите поворотный кулак в тиски и выбейте ступицу молотком, используя оправку подходящего диаметра (например, торцовую головку).

3. Снимите ступицу. Вероятнее всего, на ней останется наружная половина внутреннего кольца подшипника. После снятия ступицы подшипник для повторного использования не пригоден.4. Установите съемник.

5. …и снимите наружную половину внутреннего кольца подшипника со ступицы.

6. Установите съемник подшипников и выпрессуйте наружную обойму подшипника из кулака. 7. При отсутствии съемника выбейте подшипник, используя оправку подходящего диаметра, так как выпрессованный подшипник не пригоден для повторного использования. 8. Очистите детали и смажьте тонким слоем консистентной смазки внутреннюю поверхность гнезда кулака и наружную поверхность ступицы.9. Запрессуйте новый подшипник до упора в поворотный кулак. При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать только к наружному кольцу подшипника, в противном случае можно повредить подшипник. 10. Запрессуйте ступицу в подшипник до упора, подперев опорой внутреннее кольцо подшипника. Ёсли при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то его можно повредить. 11. Установите поворотный кулак на автомобиль в порядке, обратном снятию. 12. Проверьте и при необходимости отрегулируйте углы установки колес в мастерских, располагающих специальным оборудованием.

Причины неисправности

Передний ступичный подшипник по своей структуре является достаточно крепкой деталью, и чтобы преждевременно вывести его из строя требуется приложение действительно значимых усилий. При адекватной эксплуатации этот компонент подвески проявляет завидную живучесть, не досаждая владельцу намеками на свою неисправность. Только естественный износ в течение длительного пробега способен воздействовать на состояние данного компонента.

Если затронуть причины выхода из строя рассматриваемого нами подшипника, то можно выделить несколько аспектов:

Повышенный пробег. Поломка подшипника в Лада Ларгус может дать о себе знать к пробегу от 60 до 110 тыс. км. Этот параметр является индивидуальным для каждой модели. Также на него прямое влияние оказывают условия эксплуатации. О возникновении поломки будет свидетельствовать специфически хруст, доносящийся с области переднего колеса. О таком звуковом сопровождении неисправности знает практически каждый водитель.
Потеря герметичности. Сепараторная часть подшипника закрыта пластиковыми кожухами. Они позволяют смазке сохраняться и обеспечивать снижение величины трения, возникающего при вращении внутренней обоймы изделия вместе со ступицей. Со временем данные протекционные элементы приходят в негодность, после чего в рабочую зону проникает грязь, вымывая смазку. Вскоре появляется гул, который намекает владельцу на необходимость диагностирования узла.
Экстремальная езда. Разбитые дороги не являются союзником подшипников ступиц. Регулярная езда Лада Ларгус по ухабам беспощадным образом выводит из строя эти, казалось бы, надежные элементы подвески.
Неправильный монтаж. Некорректно замененный подшипник не будет обеспечивать выполнение своих функций и вскоре потребует очередной замены.

Как диагностировать?

В практике существует ряд признаков, позволяющих с достаточной уверенностью свидетельствовать о выходе подшипника со строя. В их числе:

Хрустящий звук, отчетливо слышащийся в салоне.
Характерная вибрация на руле, которая возрастает с набором скорости.
Уводы автомобиля в стороны, напоминающие отсутствие правильной регулировки схождения колес.

Совет профессионалов

Менять подшипник следует, как только возникли первые симптомы неисправности. Когда поломка выявлена, нужно направиться к месту ремонта со скоростью, не превышающей 40 км в час.
