Как узнать неисправность внутреннего шруса

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Особенности устройства

Каждая полуось снабжена двумя гранатами. Одна внешняя и одна внутренняя. Они различаются устройством и функциональностью:

1. Внутренняя — передает вращение от коробки передач к полуоси. Угол поворота не более 20 градусов, но допускается смещение в горизонтальной плоскости. Это удлинение или укорочение в нужный момент, компенсирует ход подвески.
2. Внешняя граната — передает вращение от полуоси к колесу, через его ступицу. Угол поворота имеет 40 градусов, чтобы обеспечить нормальное вращение колеса при поворотах автомобиля. Работает она в более жестких условиях, поэтому ломается чаще внутренней. Способствует поломке, попадание в нее воды и грязи, которых внешним шрусам достается больше.

На легковых машинах применяются в основном трипоидный вариант и шарнир Желпа:

• Трипоид надежен и относительно дешев, но угол поворота маленький. Поэтому, он применяется как внутренний шрус. Внутри него ролики, расположенные на трехлучевой вилке. Вращение роликов обеспечивают игольчатые подшипники.
• Шарнир Желпа, получил название в честь придумавшего его механика. Он имеет больший угол поворота, поэтому применяется как внешний шрус. В гранате 6 шариков, расположенных в отверстиях сепаратора. Сам сепаратор, находится между корпусом и обоймой. Передвижение шариков в канавках внутренней обоймы и вращение их внутри корпуса, позволяет изменять угол ведущей и ведомой осей в широком диапазоне.

Как продлить ресурс?

Обычно данные подшипники прогуливаются по 250-300 и поболее тыщ км. Замена пыльника шруса в рено логан может быть осуществлена и своими руками и на сто, пыльник бывает внутренний или наружный, а также левый или правый. Они имеют очень крепкую конструкцию. Но есть несколько причин, которые способны значительно понизить их долговечность. Это состояние пыльника. Конкретно из-за него вовнутрь попадают вода, пыль, песок. В итоге смазка преобразуется в густой абразив, который разрушительно действует на подшипник. Как не допустить этого? При эксплуатации следует временами инспектировать состояние пыльника на ШРУСе. Если он имеет трещинкы либо разрывы, его необходимо срочно поменять. Найдя поломку на ранешней стадии, мы можем сохранить исправность шарнира. На треснутом пыльнике он еще может «походить» некое время (но все таки не нужно, в особенности в влажную погоду). Замена шруса на калине своими руками — видео. Если эту делему игнорировать и дальше, нужен будет дорогостоящий ремонт. Даже если подмену гранаты на «Калине» можно произвести своими руками, ее стоимость все равно будет составлять около 2,5 тыщи рублей. попытка регулировки клапанов nissan primera р12. Пеноизол своими руками замена цепи. А таких частей в машине несколько.

Замена наружного шруса на Калине своими руками

замена наружнего шруса лада калина + кат№

Anno fa

Проверка подвески автомобиля, диагностика своими руками

Anno fa

Шрус разборка сборка Причина хруста

Anno fa

Ariana Grande — pete davidson (Audio)

7 giorni fa

DIY Giant Candy vs Miniature Candy / Funny Pranks!

3 giorni fa

3 anni fa

Доработка подвески автомобиля СВОИМИ РУКАМИ

7 mesi fa

РЕМОНТОПРИГОДНОСТЬ: ВАЗ vs Немец vs Японец. Замена ШРУС

2 mesi fa

Замена наружной гранаты и внутреннего пыльника привода ВАЗ 2112

Anno fa

Ремонт ходовой Лада Калина.

2 anni fa

Замена наружного пыльника гранаты ВАЗ 21099

6 mesi fa

Устройство и принцип работы наружного ШРУСа

2 anni fa

Как Заменить внешнюю гранату на ЛАДА GRANTA

4 mesi fa

лада калина. наружный шрус. замена в дороге

2 anni fa

Замена пыльника шруса Лада Калина

3 anni fa

съемник шруса (замена гранаты)

Anno fa

2 anni fa

Замена наружной гранаты/Пошаговая инструкция.

Anno fa

2 anni fa

Замена ШРУСа (гранаты) наружнего, ВАЗ!

3 anni fa

Замена наружного ШРУСа ВАЗ 2114

2 anni fa

Замена наружнего Шруса (Гранаты) привода на Ваз 2114, Kalina, Priora

Anno fa

Замена наружной гранаты приора

6 mesi fa

Замена наружней гранаты ваз 2110

7 mesi fa

Замена гранаты (шрус) съемником

3 anni fa

замена наружной гранаты хундай акцент

Anno fa

Замена наружней гранаты на Приоре часть 1-я

Anno fa

4 mesi fa

Замена наружного шруса.Замена внутреннего шруса.ВАЗ

3 anni fa

Замена ШРУСА на Калине, Ваз, Гранте, Приоре, 2109,2110,2108 и пр.

9 mesi fa

Замена гранаты и подшипника ступицы ВАЗ. Сделай Сам!

4 anni fa

Замена гранаты без снятия привода

Anno fa

Замена внутренней гранаты (внутреннего шруса) ваз 2114

2 anni fa

Замена гранаты на деу нексии.

10 mesi fa

ОСТОРОЖНО ПОДДЕЛКА! ШРУС ЛАДА Имидж. отличительные признаки. Anno fa

Anno fa

Замена шруса на 2110 подробно

Anno fa

замена пыльника наружного шруса hyundai accent

2 anni fa

Нива 2131. Замена наружной гранаты.

Anno fa

замена пыльника шруса гранаты ВАЗ

9 mesi fa

Замена пыльника наружного ШРУС ВАЗ 2108-2115

Anno fa

Затягиваем торпедо Лада Калина

4 anni fa

Замена пыльника шруса без снятия шруса

8 mesi fa

Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114.

3 anni fa

замена шруса ( гранаты) ваз ( LADA ) 2110 своими руками

Anno fa

снятие наружного ШРУС-гранаты ВАЗ-1113 ОКА.

7 mesi fa

Тип вождения

Замечено, что агрессивная езда может добить гранаты значительно раньше отведенного срока. Если у осторожных водителей пыльники на гранатах служат порой по 15 лет, то лихачу придётся ремонтировать узел уже через 3 года. Продлить срок службы шарниров и пыльников может только периодический визуальный контроль состояния защитных кожухов, а также спокойная езда.

Рекомендуем почитать:

• Улучшаем капот автомобиля Лада Калина
• Прикручиваем противотуманки на Ладу Калину
• Выбор чехлов на Калину
• Оптимальное значение давления в шинах для Лады Калины
• Запчасти и аксессуары на Калину
• Руководство по замене тормозных колодок Калины

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.
7. Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK. Оригинальная упаковка ШРУСа GNK

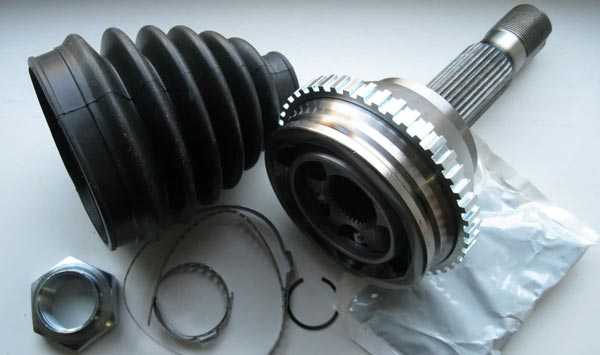

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

carfrance.ru

Монтаж запчасти

Замена шруса на автомобиле Калина производится следующим образом:

1. На ось надевается защитный чехол. Чтобы работа шла легче, ось можно обработать смазкой.
2. В шарнир закладывается смазочный материал.
3. Смазка добавляется внутрь защитного чехла.
4. Несильными ударами с использованием деревянного бруска граната монтируется на полуось.
5. Когда монтаж ШРУСа завершён, из защитного чехла удаляется воздух, и осуществляется крепление с помощью хомутов.
6. Монтируется поворотный кулак, фиксируется гайка ступицы, монтируется на место колесо.
7. Весь крепёж надёжно поджимается, автомобиль снимается с домкрата.

Замена шруса калина. Замена пыльника ШРУСа на Лада Калина

ГлавнаяРазноеЗамена шруса калина

Что такое ШРУС

Аббревиатура ШРУС расшифровывается как шарнир равных угловых скоростей, который обеспечивает передачу крутящего момента от коробки передач на колеса. В народе ШРУС называют гранатой, из-за чисто визуального сходства.

Благодаря своей конструкции, ШРУС позволяет колесам вращаться под разными углами вплоть до 70 градусов. Сам ШРУС защищен пыльником. Если машина долго эксплуатируется, например, несколько лет, резиновый пыльник ШРУСа приходит в негодность, появляются разрывы и трещины, смазка постепенно вытекает, смешивается с грязью.

Для тех, кто собирается первый раз заменять пыльник ШРУСа, советую посмотреть это видео:

Как определить, что нужно заменить пыльник ШРУСа?

Способ простой: необходимо заехать на яму провести осмотр пыльника, если он сухой и не видно следов масла, значит, все в порядке и замена пока не требуется.

Если, проверив, вы обнаружили, что неисправность имеется и нужна замена, то тогдавам понадобится следующий инструмент:1. Домкрат, молоток, деревянный брусок;2. Ключи на 17 и 30;3. Монтировка, баллонник;4. Плоская отвертка, специальные щипцы для установки хомутов;5. Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Бывает ситуация, когда при резком старте в районе передних колес раздается одиночный стук или хруст. Скорее всего, вы уже опоздали и придется менять сам ШРУС.

Как заменить пыльник ШРУСа на Лада Калина

Для того, чтобы упростить замену пыльника ШРУСа, работу лучше производить на снятой полуоси.

Затягиваем ручник и ставим клинья под задние колеса

Очень важно, чтобы машина стояла на ровной поверхности. Берем баллонник и приступаем к снятию колеса

Не спешите домкратить машину, сорвите болты, пока машина стоит на четырех колесах

После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел. Если имеются подкрылки, то при помощи отвертки поддеваем защитный колпачок и снимаем их. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло. Теперь откручиваем болты крепления, благодаря которым шаровая прикреплена к поворотному кулаку — всего их два. Откручиваем ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Тут необходимо попросить кого-нибудь, кто будет надавливать на педаль тормоза.

Нам нужно достать упорную шайбу, сделать это не сложно, после чего выворачиваем колеса в крайнее положение (это зависит от того, с какой стороны происходит замена) и аккуратно выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а другой рукой придерживаем сам приводной вал.

Важная заметка! Если необходимо достать оба приводных вала, следует перед тем как выпрессовать второй вал на его место вставить в коробку старый ШРУС. Если вы не сделаете этого, нарушится расположение полуосевых шестерен, после чего установить приводной вал вы не сможете.

1. Сейчас будет самая кропотливая работа, где нам понадобятся тиски. Берем приводной вал и фиксируем его в тисках. При помощи отвертки убираем старые хомуты и срезаем старые пыльники если они испортились. Если еще пригодны для эксплуатации то срезать не нужно.

1. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала. Бензином или керосином как промывочную жидкость промываем «гранату» и проверяем состояние её деталей. Если при осмотре Вы не обнаружили не каких трещин, люфта или нарушения симметричности, то пристпаем к установке новых пыльников на вал.
2. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
3. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.14.Теперь проводим замену стопорного кольца внутреннего ШРУСа и смазываем его шлицы графитовой смазкой, после чего аккуратно устанавливаем шарнир в корпус КПП.

1. Закрепляем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.Дальнейшая сборка выполняется в обратной последовательности.

Причины, вызывающие поломку

Неисправности ШРУСа могут возникнуть по самым разным причинам, например, при наезде на бордюр, попадании в яму и пр. Однако чаще всего этот узел выходит из строя из-за банального повреждения пыльника.

Пыльник (гофрированный резиновый или силиконовый чехол) защищает детали ШРУСа от воздействия пыли, грязи, влаги и пр. Кроме того, для увеличения срока службы, пыльник ШРУСа заполняют специальной жидкой смазкой, изготовленной на основе бария. Смазка обволакивает поверхности деталей и должна сохранять свои свойства в диапазоне температур от -30 до 160°С.

Конструктивно ШРУС — это тот же подшипник, только немного более сложный, и попадание абразивных частиц или влаги негативно отражается на внешних поверхностях деталей трения. При воздействии негативных факторов детали пар трения изнашиваются быстрее, на них появляются следы выработки и возникает люфт. При попадании в смазку абразивных частиц последние могут вдавливаться между трущимися деталями, что также способствует их ускоренному износу.

При разрыве пыльника герметичность пространства, в котором работает ШРУС, нарушается и под воздействием окружающей среды узел очень быстро выходит из строя. Как правило, неисправность «гранаты» не приводит к катастрофической аварии, однако вполне может создать ситуацию, когда поездка будет продолжена на эвакуаторе.

Единственным способом, позволяющим избежать поломки «гранаты» из-за порванного пыльника, является профилактический осмотр мест их расположения. Обнаружив даже небольшое повреждение, необходимо как можно быстрее заменить пыльник. Ведь даже через незначительный прокол смазка будет вытесняться, что приведет к уменьшению ее количества и в итоге к повышенному износу деталей ШРУСа.

Определение неисправности

Появление во время движения автомобиля непривычного для уха «хруста» свидетельствует о неисправности одного или нескольких «гранат». При этом характерный «хруст» может раздаваться:

• во время поворота автомобиля;
• в момент, когда автомобиль трогается с места. Особенно хорошо он прослушивается при резком старте;

Кроме того, могут ощущаться рывки при разгоне автомобиля.

Услышав «хруст», автовладелец должен хотя бы ориентировочно определить, какой из узлов поврежден. Это вполне под силу любому водителю.

Существует несколько способов определения неисправного ШРУСа:

1. На неподвижно стоящем автомобиле — необходимо «подергать» приводной вал между ШРУСами. При изготовлении ШРУСа детали подгоняются настолько точно, что люфт вала отсутствует. Поэтому обнаружение даже небольшого люфта свидетельствует о наличии износа и нужно готовиться к замене узла.
2. Во время движения — выполняя различные маневры, внимательно прислушиваться к появляющимся звукам:

– наружные ШРУСы проверяют при движении автомобиля по ровному участку дороги, последовательно выворачивая руль то влево, то вправо. С какой стороны раздается «хруст», с той стороны и расположен неисправный ШРУС;

– внутренние ШРУСы проверяют на участке дороги, имеющем довольно глубокие ямы. Аккуратно въезжая в яму поочередно левым и правым колесом таким образом, чтобы колесо опускалось на максимальную величину, определяют, с какой стороны раздается «хруст». С той же стороны расположен и неисправная «граната».

Проверить внутренний ШРУС можно и в условиях гаража. Для этого нужно вывесить поочередно левое и правое колеса автомобиля. При вывешивании переднего колеса шарнир достаточно сильно искривляется и при вращении колес на первой передаче неисправный ШРУС обязательно захрустит.

Необходимо отметить, что появление «хруста» свидетельствует о том, что возможность ремонта исключена из-за сильного износа деталей. Внимательно прислушиваясь к звукам, издаваемым шарнирами и регулярно осматривая пыльники, можно поймать момент, когда ШРУС еще можно спасти, поменяв, например, пыльник и смазку. Первичными симптомами появления неисправностей «гранаты» служат:

• порванный пыльник;
• наличие смазки на внутренней поверхности колеса (смазка выдавливается через поврежденный пыльник и разбрызгивается по колесному диску);
• «свист» ШРУСа, напоминающий звук трущихся об металл изношенных тормозных колодок;
• слабые толчки, возникающие при трогании автомобиля с места и свидетельствующие о наличии разбитых канавок «гранаты»;
• негромкие щелчки (от 2 до 5) при трогании автомобиля с места;
